МИНИСТЕРСТВО ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА

ВСЕСОЮЗНЫЙ ОРДЕНА ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА

УТВЕРЖДАЮ

Зам. директора института

Г.Д. Хасхачих

7 августа 1985 г.

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ
ПО ТЕХНОЛОГИИ ПРИМЕНЕНИЯ ХИМИЧЕСКИХ
ДОБАВОК ПРИ ПРОИЗВОДСТВЕ СБОРНЫХ
БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ
ДЛЯ МЕТРОПОЛИТЕНОВ

Одобрены Главтоннельметростроем

Москва 1985

ПРЕДИСЛОВИЕ

К сборным бетонным и железобетонным тоннельным конструкциям предъявляются повышенные требования по прочности (до М600), водонепроницаемости (В6 и выше) и морозостойкости (до МР3 300). Получение бетонов таких высоких марок при минимальном расходе цемента требует введения в состав бетонной смеси химических добавок, улучшающих свойства бетонной смеси и создающих необходимую поровую структуру затвердевшего бетона.

В настоящей работе приведены требования к материалам, особенности проектирования состава бетона с химическими добавками, рекомендации по выбору вида и количества добавок, технология их приготовления и дозирования на заводах ЖБК Главтоннельметростроя.

Методические рекомендации разработали кандидаты техн. наук Ю. М. Анин, В. М. Смолянский, В. С. Гладков (ЦНИИС) и канд. техн. наук В. Г. Голубов, инж. Г. К. Амбарнова (СКТБ Главтоннельметростроя).

Зав. отделением строительных
материалов, прочности и долговечности
железобетонных конструкций

Е. Н. Щербаков

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Методические рекомендации распространяются на бетоны с химическими добавками, предназначенные для изготовления сборных бетонных и железобетонных конструкций подземных сооружений метрополитенов открытого и закрытого способов работ в соответствии с ТУ 35-775-84 Минтрансстроя "Железобетонные изделия подземных сооружений метрополитена".

1.2. Применение химических добавок позволяет:

улучшить физико-механические свойства бетонной смеси и бетона и обеспечить проектные характеристики по прочности, водонепроницаемости, морозостойкости при минимальных расходах цемента;

сократить расход цемента;

сократить сроки тепловлажностной обработки;

придать бетонным смесям высокую подвижность (без снижения прочностных характеристик бетона);

снизить трудо- и энергозатраты при формовании изделий.

1.3. Для производства сборных бетонных и железобетонных тоннельных конструкций должен применяться бетон, достигающий проектных марок по прочности и водонепроницаемости в возрасте 28 суток, по морозостойкости в возрасте 7 суток.

1.4. Для бетонов, имеющих марки по водонепроницаемости В4 и выше, по морозостойкости МРз 150 и выше, применение химических добавок обязательно.

2. ТРЕБОВАНИЯ К МАТЕРИАЛАМ ДЛЯ БЕТОНА

2.1. В качестве вяжущего для бетонов следует применять портландцемент и его разновидности по ГОСТ 10178-76*, ГОСТ 23464-79.

При агрессивных воздействиях на бетон портландцемент выбирают в соответствии со СНиП II-28-73*.

2.2. В зависимости от требуемой марки бетона по прочности марку цемента следует назначать по табл. 1.

Таблица 1

Проектная марка бетона по прочности на сжатие

Марки цемента

рекомендуемые

допускаемые

100

300

400

150

400

300, 500

200

400

300, 500

250

400

500

300

500

400

350

500

400, 550

400

600

500, 550

2.3. В качестве мелкого заполнителя используется песок по ГОСТ 10268-80.

2.4. В качестве крупного заполнителя рекомендуется щебень по ГОСТ 8267-82, 10260-82, 23254-78 или гравий по ГОСТ 8268-82.

Наибольшая крупность зерен щебня (гравия) должна приниматься в соответствии с СНиП III-15-76 и быть по возможности максимальной в зависимости от размера конструктивных элементов и густоты армирования.

2.5. Вода для затворения бетонной смеси должна соответствовать требованиям ГОСТ 23732-79.

2.6. Характеристики применяемых пластифицирующих, воздухововлекающих и уплотняющих добавок приведены в табл. 2.


Таблица 2

Добавки

Условное обозначение

Стандарт или ТУ

Содержание сухого вещества, %

Вид поставки

Основной характер воздействия на бетонную смесь

Достигаемый эффект

Примерная стоимость в пересчете на сухое вещество, руб./т

Сульфитно-дрожжевая бражка

СДБ

ОСТ 81-79-74 Минбумпрома

76

В бумажных мешках

Пластификация

Улучшение удобоукладываемости, снижение расхода цемента, повышение прочности, сокращение цикла формования

65

Лигносульфонат технический марки В

ЛСТ

ОСТ 13-183-83 Минлесбумпрома

50

В железнодорожных цистернах

То же

То же

53

Триполифосфат натрия

ТПФН

ГОСТ 13493-77

98

То же

- " -

- " -

300

Суперпластификатор (СП)

С-3

ТУ 6-14-625-80 Минхимпрома

33

- " -

- " -

- " -

340

То же

10-03

ТУ 44-3-505-81 Минхимпрома

19-21

В металлических бочках

- " -

- " -

1250

Кремнегель

КГ

ТУ 6-08-465-81 Минудобрений

80-90

В бумажных мешках

- " -

Повышение водонепроницаемости

10

Пластификатор адипиновый

ЩСПК

ТУ 113-03-488-84 Минудобрений

20-25

В железнодорожных цистернах или металлических бочках

Пластификация, умеренное воздухововлечение

Улучшение удобоукладываемости, снижение расхода цемента, повышение прочности, морозостойкости

25

Мелассная упаренная последрожжевая барда

УПБ

РСН 279-77 Госстроя УССР (на применение бетона с УПБ)

50

В железнодорожных цистернах или металлических бочках

Пластификация

Улучшение удобоукладываемости, снижение расхода цемента, повышение прочности, морозостойкости, сокращение цикла формования бетонной смеси

100

Смола нейтрализованная воздухововлекающая

СНВ

СНВК

ТУ 81-05-7-74 Минбумпрома

100

В деревянных бочках

Воздухововлечение

Повышение морозостойкости

1600

Синтетическая поверхностно-активная добавка

СПД

ТУ 38-101253-77 Миннефтехимпрома

40

В железнодорожных цистернах

То же

То же

220

Смола древесная омыленная

СДО

ТУ 18-05-02-83 Минлесбумпрома

100

В бумажных мешках или деревянных бочках

- " -

- " -

230

50

В железнодорожных цистернах или металлических бочках

Полиаминная смола

С № 89

МРТУ 6-05-1224-76 Минхимпрома

30-35

В стеклянных бутылях

Пластификация

Повышение водонепроницаемости

100

Примечание. Особенности применения бетонов с СП С-3 и 10-03 приведены в приложениях 1 и 2.


3. ВЫБОР ВИДА ХИМИЧЕСКИХ ДОБАВОК

3.1. На одном бетонном заводе рекомендуется использовать только один вид однокомпонентной или комплексной добавки. Выбор конкретной добавки осуществляется с учетом возможности ее применения в большинстве выпускаемых заводом видах бетонов, включая товарные бетонные смеси.

3.2. В качестве индивидуальных компонентов комплексных добавок могут применяться вещества, характеристики которых приведены в табл. 2. Рекомендуемые составы и дозировки добавок даны в табл. 3.

Таблица 3

№ п/п

Добавка

Количество компонентов добавок, в пересчете на сухое вещество, % от массы цемента

1

СДБ

0,1 - 0,2

2

ЛСТ

0,1 - 0,2

3

С-3

0,4 - 0,7

4

10-03

0,3 - 1,0

5

УПБ

0,1 - 0,2

6

С № 89

0,5 - 1,0

7

ЩСПК

0,2 - 0,3

8

СНВ + СДБ

(0,003 - 0,01) + (0,1 - 0,2)

СНВК + СДБ

СПД + СДБ

(авт.св. № 404802)

9

СДО + СДБ

(0,01 - 0,05) + (0,1 - 0,2)

10

С № 89 + ТПФН (авт.св. № 700489)

(0,5 - 1,0) + (0,2 - 0,4)

11

КГ + СДБ

(0,1 - 3) + (0,1 - 0,2)

3.3. Рекомендуемые для применения на различных заводах ЖБК химические добавки в зависимости от номенклатуры выпускаемых изделий приведены в. табл. 4.

При организации производства на новых заводах ЖБК или при изготовлении новых изделий на действующих предприятиях химические добавки назначаются в соответствии с табл. 5.

4. ОСОБЕННОСТИ ПОДБОРА СОСТАВА БЕТОНА С ХИМИЧЕСКИМИ ДОБАВКАМИ

4.1. При подборе состава бетона устанавливается оптимальное соотношение между компонентами (включая добавки), обеспечивающее необходимые требования к бетонной смеси (подвижность, связность, воздухосодержание) и к затвердевшему бетону (прочность, морозостойкость, водонепроницаемость), при минимальном расходе цемента.


Таблица 4

Завод

Основная номенклатура выпускаемых изделий

Наиболее массовые виды конструкций

Добавки к бетону

рекомендуемые

наиболее предпочтительные

на перспективу

Очаковский

Блоки круговой обделки, блоки открытых перегонов и тупиков, блоки станций, вестибюлей, сваи, перекрытия, дорожные плиты

Блоки круговой обделки закрытого способа работ, перегоны открытого типа, в том числе ЦСО

УПБ, С-3, 10-03, С № 89, ЩСПК

С-3, 10-03, ЩСПК

С-3, 10-03, КГ + СДБ

Черкизовский

Элементы станций мелкого заложения внутренних подземных коммуникаций, вестибюли и СТП, перегоны открытого способа, конструкции пешеходных переходов, вентиляционные каналы, тупики, пристанционные сооружения

Элементы станций мелкого заложения, внутренние конструкции открытого способа работ

СДБ + СНВ, СДБ + СНВК, С № 89, С-2, 10-03, ЩСПК

То же

То же

Ленинградский

Блоки тоннельных и станционных обделок разных диаметров, дорожные плиты

Блоки тоннельных и станционных обделок, дорожные плиты, тюбинги односводчатых станций

СДБ, СДБ + СДО, С № 89, ЩСПК, ЛСТ

С № 89, сдб + снв, ЩСПК

С № 89 + ТПФН С-3, 10-03

Харьковский

Блоки круговой обделки, блоки ЦСО, фундаментные плиты, колонны, балки, стеновые блоки, плиты перекрытий, элементы лестниц

Блоки круговой обделки, ЦСО, стеновые блоки

СДБ, УПБ, СДБ + СНВ, ЩСПК, ЛСТ

СДБ + СНВ

С-3, 10-03, КГ + СДБ

Киевский

Блоки тоннельных и станционных обделок разных диаметров, конструкции подземных переходов, фундаментные блоки, дорожные плиты

Блоки тоннельных и станционных обделок

УПБ, СДБ + СНВ, СДБ + СПД, ЩСПК

УПБ, ЩСПК

С-3, 10-03, С № 89 + ТПФН

Минский

Блоки круговой тоннельной обделки разных диаметров

Блоки круговой тоннельной обделки разных диаметров

УПБ. СДБ + СНВ, С-3 10-03, СДБ + СПД

УПБ, СДБ + СНВ

То же

Тбилисский

Блоки круговой обделки, колонны, фундаментные плиты

Блоки круговой обделки

СДБ + СНВ, СДБ + СПД, СДБ + СДО, ЩСПК

СДБ + СНВ, СДБ + СПД

То же

Бакинский

Колонны, стеновые блоки, гладкие перекрытия, замки, вкладыши, плиты наклонного хода, пешеходные переходы, платформенные плиты, фундаментные блоки, пустотные настилы

Пешеходные переходы, стеновые блоки, плиты перекрытий

СДБ + СНВ, СДБ + СПД, СДБ + СДО, ЩСПК

То же

То же

Таблица 5

Изделия

Проектные марки

Добавки к бетону

водонепроницаемость

морозостойкость

рекомендуемые

наиболее предпочтительные

на перспективу

Блоки (тюбинги) круговой обделки закрытого способа работ, блоки ЦСО, лотковые плиты, фундаменты

В4

Мрз 100 и выше

УПБ, С-3, 10-03, С № 89, ЩСПК

С-3, 10-03, ЩСПК

С-3, 10-03, КГ + СДБ

Блоки сборных обделок станционных тоннелей закрытого способа работ

В6 и выше

То же

С № 89, С-3, 10-03

С № 89, С-3, 10-03

С-3. 10-03, С № 89 + ТПФН

Конструкции открытого способа работ, стеновые блоки сборных обделок, плиты и прогоны перекрытий, колонны

В2

- " -

СДБ, СДБ + СНВ, СДБ + СДО, СДБ + СПД, ЩСПК, ЛСТ

СДБ + СНВ, ЩСПК

С-3. 10-03, с № 89 + ТПФН

Панели и другие элементы внутренних конструкций подземных сооружений

То же

Мрз 100 - 300

УПБ, СДБ + СНВ, СДБ + СНВК, ЩСПК

УПБ, СДБ + СНВ

С-3, 10-03, КГ + СДБ

Примечание. При решении вопроса о применении дорогостоящих добавок (в частности, суперпластификаторов) необходимо технико-экономическое обоснование.


4.2. Ориентировочная водопотребность и объемная доля песка для бетона с пластифицирующей и воздухововлекающей добавками определяются по табл. 6 (здесь и далее все расходы приводятся на 1 м3 бетонной смеси).

Таблица 6

Наибольший размер зерен крупного заполнителя, мм

Водопотребность бетонной смеси, л

Объемная доля песка в смеси заполнителей, % при воздухосодержании, %

2

4

10

200

55

52

20

170

43

40

40

160

35

33

70

142

31

29

Примечания: 1. Водопотребность и объемная доля песка даны для смесей на природном песке с модулем крупности Мкр = 2,5, В/Ц = 0,55, подвижностью 5 см по осадке конуса и на щебне с водопоглощением до 1,5 %.

2. При использовании СП водопотребность должна быть уменьшена на 15 - 20 %.

4.3. Для бетонов, приготовленных на песке с другой крупностью, а также имеющих другие подвижность и В/Ц, следует пользоваться поправками, указанными в табл. 7.

Таблица 7

Изменение Мкр песка, В/Ц и подвижности бетонной смеси

Изменение содержания песка в смеси заполнителей

Изменение содержания воды, л/м3

Увеличение МКр на 0,1

+ 0,5

-

Уменьшение МКр на 0,1

- 0,5

-

Увеличение В/Ц на 0,05

+ 1

-

Уменьшение В/Ц на 0,05

-1

-

Увеличение осадки конуса на 1 см

-

+ 2

Уменьшение осадки конуса на 1 см

-

- 2

4.4. Воздухосодержание бетонной смеси для морозостойких бетонов должно составлять 2 - 4 %.

4.5. Расход цемента Ц в зависимости от требуемой прочности бетона Rб и активности цемента Rц определяют из соотношения

,                                                      (1)

где М - объем вовлеченного воздуха, %.

4.6. Абсолютный объем заполнителей А, л, рассчитывают по формуле

А = 1000 - ,                                                        (2)

где ц - удельная масса цемента, г/см3.

Расходы песка и щебня определяют по формулам:

П = А;                                                                   (3)

Щ = А,                                                                  (4)

где  - соответственно плотность песка и щебня, г/см3;

r - объемная доля песка в смеси заполнителей, %.

4.7. Оптимальное количество пластифицирующей добавки выбирается согласно табл. 3 и должно соответствовать возможно меньшему расходу воды на 1 м3 бетонной смеси по сравнению с обычным расходом воды для смеси одинаковой подвижности, но приготовленной без добавки. При этом прочность бетона с добавкой после пропаривания в возрасте 28 суток должна быть не менее прочности бетона без добавок.

4.8. Путем проведения пробных замесов определяют подвижность и воздухосодержание бетонной смеси и в случае необходимости изменяют расход воды, объемную долю песка и дозировку добавок.

4.9. При определении рабочих составов бетона должны обязательно учитываться влажность песка и крупного заполнителя, а также количество воды, входящей в растворы добавок, путем соответствующего уменьшения воды, вводимой в бетонную смесь.

Пример расчета состава бетона приведен в приложении 3.

5. ПРИГОТОВЛЕНИЕ ВОДНЫХ РАСТВОРОВ ДОБАВОК

5.1. Добавки вводятся в бетонную смесь, как правило, с водой затворения, в виде 5 - 10 %-ных водных растворов. Растворы компонентов комплексных добавок готовятся и дозируются раздельно. Необходимая концентрация достигается путем растворения определенного количества концентрата добавки в воде, подогретой до 50 - 70 °С. Контроль концентрации производится также по плотности приготовленных растворов. Плотность водных растворов различных добавок в зависимости от концентрации приведена в приложении 4.

Введение необходимых количеств растворов производится, как правило, на БСУ с помощью объемных или весовых дозаторов. Техническая характеристика весового дозатора 6.145 АД-30-2БЖ приведена в приложении 5.

5.2. Необходимое количество (по массе) дозируемого раствора добавки Рр.д., кг, определяется по формуле

Рр.д = ,                                                           (5)

где Д - дозировка добавки, % - по массе цемента;

Ц - расход цемента на 1 м3 бетона, кг;

С - концентрация раствора добавки, %.

Если раствор добавки дозируется по объему Vp, л, то последний рассчитывается по формуле

Vp = ,                                                             (6)

где  - плотность раствора, г/см.

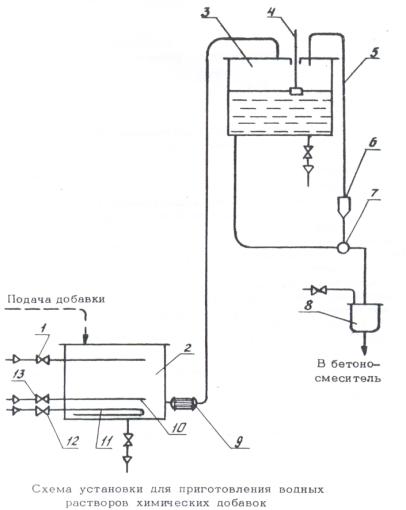

5.3. Схема установки для приготовления и дозирования в бетонную смесь водных растворов одного из компонентов комплексной добавки приведена на рисунке. Добавка растворяется в приготовительной емкости 2, снабженной нагревательным устройством 11 для подогрева раствора. Раствор перемешивается механической мешалкой, либо путем пропускания сжатого воздуха (барботирования) через перфорированную трубку 10. Подача пара, воздуха и воды регулируется вентилями соответственно 12, 13 и 1. Приготовленный раствор перекачивается насосом 9 в расходную емкость 3, снабженную поплавковым уровнемером 4. Из емкости 3 раствор через гидрораспределитель 7 направляется в объемный дозатор 6. Избыток добавки поступает в трубку 5. Отмеренная доза подается в дозатор воды 8, а оттуда вместе с водой затворения - в бетоносмеситель.

5.4. Время наполнения и опорожнения дозаторов для добавок не должно превышать времени водного дозатора.

6. ПРИГОТОВЛЕНИЕ БЕТОННОЙ СМЕСИ, УКЛАДКА И ФОРМОВАНИЕ ИЗДЕЛИЙ

6.1. Приготовление, транспортирование и укладку бетонной смеси с добавками следует производить в соответствии с ГОСТ 7473-76, СНиП III-15-76 и настоящими Методическими рекомендациями.

6.2. Дозирование сыпучих материалов следует производить только по массе, воды и добавок - по массе или объему. Точность дозирования должна быть не менее 2 % для цемента, воды и добавок и не менее ±3 % для заполнителей. Дозаторы следует проверять не реже одного раза в месяц (по ГОСТ 7473-76).

6.3. Продолжительность перемешивания бетонной смеси с добавками должна определяться заводской лабораторией в соответствии с п.4.15 СНиП III-15-76.

6.4. Транспортирование бетонной смеси должно быть организовано таким образом, чтобы на месте укладки она имела заданную консистенцию и не расслаивалась.

6.5. Уплотнение бетонной смеси в формах производится на виброплощадке, при необходимости с применением пригруза.

Продолжительность вибрирования следует устанавливать опытным путем в зависимости от консистенции бетонной смеси и вида применяемой добавки; она должна обеспечивать требуемое уплотнение бетонной смеси, основными признаками которого служат прекращение ее оседания и появление цементного молока на поверхности изделия.

Продолжительность вибрирования бетонной смеси, содержащей воздухововлекающую добавку, должна обеспечивать, кроме того, сохранение заданного воздухововлечения, что определяется контрольными измерениями по методике ГОСТ 10181.3-81.

7. НАЗНАЧЕНИЕ РЕЖИМА ТЕПЛОВОЙ ОБРАБОТКИ

7.1. Время предварительной выдержки свежеотформованных изделий до тепловлажностной обработки должно быть 2 - 4 ч для бетонов из смесей с осадкой конуса до 3 см в момент укладки в форму и 3 - 5 ч для бетонов из смесей с осадкой конуса более 3 см. Прочность бетона к началу подъема температуры должна быть не менее 0,5 МПа для предотвращения нарушения структуры свежеуложенного бетона.

7.2. Относительная влажность окружающей среды при тепловлажностной обработке должна составлять 90 - 100 %.

7.3. Скорость подъема температуры должна составлять не более 15 град/ч.

7.4. Температура изотермического прогрева должна быть не выше 80 °С. Более высокая температура допускается после лабораторной и производственной проверки.

7.5. Продолжительность изотермического прогрева определяется опытным путем в зависимости от требуемой прочности, вида цемента и состава бетонной смеси.

7.6. Скорость охлаждения изделий должна быть не более 15 град/ч.

8. КОНТРОЛЬ КАЧЕСТВА БЕТОНА

8.1. Инженерно-технические работники завода ЖБК на всех технологических этапах производства работ осуществляют контроль:

качества материалов, применяемых для изготовления конструкций;

правильности приготовления бетонной смеси и ее транспортирования;

подготовки арматурных каркасов;

подвижности и воздухосодержания бетонной смеси;

режимов укладки и тепловой обработки;

прочности, водонепроницаемости и морозостойкости бетона.

8.2. Влажность заполнителей для корректирования состава бетонной смеси определяется не реже одного раза в смену.

8.3. Контроль качества водных растворов добавок состоит в проверке их плотности.

8.4. Контроль воздухосодержания бетонной смеси производится по ГОСТ 10181.3-81 не реже 1 раза в смену.

8.5. Подвижность или жесткость бетонной смеси следует проверять не реже одного раза в смену, а также при каждом изменении состава бетона. Подвижность не должна отличаться от заданной более чем на ± 1 см осадки конуса, а жесткость - не более чем на ± 10 с.

9. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ХИМИЧЕСКИМИ ДОБАВКАМИ

9.1. При производстве работ необходимо соблюдать правила техники безопасности согласно СНиП III-4-80 "Техника безопасности в строительстве"; ГОСТ 12.4.001-75. ССБТ. "Средства защиты работающих. Классификация"; ГОСТ 12.1.004-76. ССБТ. "Пожарная безопасность. Общие требования"; ГОСТ 12.0.004-79. ССБТ. "Организация обучения работающих безопасности труда. Общие положения".

9.2. При проектировании складских зданий для хранения добавок, а также узлов приготовления их водных растворов и бетонов с добавками необходимо соблюдать требования СНиП II-90-81 и "Единые требования безопасности и производственной санитарии к конструкциям машин, проектируемых и изготовляемых в транспортном строительстве". (М., Оргтрансстрой, 1970).

9.3. Помещения, где готовятся и хранятся растворы химических добавок, должны быть оборудованы приточно-вытяжной вентиляцией. Принимать пищу в этих помещениях запрещается.

9.4. Рабочие, занятые приготовлением раствора добавок, должны пройти обучение и специальный инструктаж. Рабочих необходимо обеспечить резиновыми сапогами, перчатками, защитными очками.

9.5. Суперпластификатор С-3 является умеренно токсичным веществом (3-го класса по ГОСТ 12.1.007.78). Он обладает раздражающим действием на слизистую оболочку глаз, а также на незащищенные участки кожи.

Жидкий концентрат С-3 пожаробезопасен. Образующийся при высыхании С-3 продукт является трудногорючим веществом. Пылевидный остаток после высыхания суперпластификатора 10-03 при смешивании с воздухом может образовывать взрывоопасные аэрозоли. Последние раздражающе действуют на органы дыхания и слизистые оболочки. При проливах суперпластификатора 10-03 его следует сразу же смывать водой.

9.6. Добавка СПД относится к числу слабогорючих продуктов. Для тушения горящего продукта следует применять химическую или воздушно-механическую пену, распыленную воду. СПД по степени воздействия на организм человека относится к 3-му классу умеренно опасных веществ. Предельно допустимая концентрация паров 0,01 г/м3.

9.7. Добавка ЩСПК относится по токсичности к веществам 4-го класса по ГОСТ 12.1.007-76. В цехах, где производится работа с ЩСПК, должна быть оборудована приточно-вытяжная вентиляция. При работе с ЩСПК необходимо соблюдать правила безопасности, как при работе со слабыми растворами щелочей. При попадании ЩСПК на кожу следует смыть его водой или слабым раствором борной кислоты.

Приложение 1

ОСОБЕННОСТИ ПРИМЕНЕНИЯ БЕТОНА С СУПЕРПЛАСТИФИКАТОРОМ С-3 ДЛЯ СБОРНЫХ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ТОННЕЛЬНЫХ КОНСТРУКЦИЙ

1. Суперпластификатор С-3 вводят в бетонную смесь для повышения плотности и водонепроницаемости бетона при снижении расхода воды и водоцементного отношения.

2. Перед применением бетонов с добавкой С-3 предварительно должна быть выбрана оптимальная доза добавки. В пропариваемом бетоне дозировка С-3 выбирается в диапазоне 0,3 - 0,7 % от массы цемента. Оптимальная дозировка С-3 устанавливается по эффекту снижения водопотребности смеси при сохранении ее подвижности и нерасслаиваемости, по прочности бетона после пропаривания и через 28 суток.

3. Расход воды в смесях с добавкой С-3 может быть уменьшен на 20 - 30 % при сохранении подвижности смеси.

4. Для предупреждения расслоения бетонных смесей с добавкой С-3 и снижения возможного водоотделения рекомендуется повышать объемную долю песка в смеси заполнителей на 8 - 10 %.

5. При использовании бетонных смесей с добавкой С-3 следует строго соблюдать технологическую дисциплину. Необходимо регулярно корректировать расход воды для бетона с учетом влажности заполнителей.

6. Добавку С-3 можно вводить в бетонную смесь вместе с водой затворения или после предварительного перемешивания всех компонентов бетона, включая воду. Введение добавки С-3 в предварительно перемешанную в течение 0,5 - 1 мин смесь повышает эффективность ее пластифицирующего действия и снижает расход добавки.

7. Перемешивание бетонной смеси с добавкой С-3 рекомендуется производить не менее 2 мин.

8. Твердение бетонов с добавкой С-3 происходит так же, как и бетонов без добавок, при соответствующем значении В/Ц. Изменение состава бетона (снижение В/Ц) ведет к росту прочности, что позволяет сократить длительность тепловой обработки или понизить температуру изотермического прогрева на 20 - 30 °С.

Количественное изменение параметров тепловой обработки бетона уточняется экспериментально в зависимости от вида и марки применяемого цемента, его расхода, изменения величины В/Ц и от исходного режима тепловой обработки.

Продолжительность предварительного выдерживания бетона с добавкой С-3 в случае использования состава с пониженным В/Ц может быть сокращена по сравнению с бетоном без добавок. Уточнение продолжительности предварительной выдержки и параметров тепловой обработки производят опытным путем для достижения необходимой прочности, водонепроницаемости и морозостойкости бетона и во избежание дефектов на изделиях.

9. Поставляемую в виде жидкого концентрата добавку С-3 следует хранить в закрытой стальной емкости при температуре не ниже 5 °С. Для предотвращения выпадения осадка емкость должна быть оборудована механической мешалкой или перфорированными трубками для барботажа воздуха.

Гарантийный срок хранения добавки С-3 составляет 6 месяцев. В случае хранения добавки С-3 свыше гарантийного срока, а также после оттаивания замерзшего раствора необходимо после тщательного перемешивания проверить свойства добавки в пробных замесах (по подвижности смеси и прочности).

10. Добавку С-3 дозируют в бетонную смесь, как правило, в виде раствора концентрацией 30 - 35 %. Для дозирования добавки С-3 на заводах ЖБК рекомендуется применять установку, включающую дозатор с расходной емкостью.

Со склада добавка по мере необходимости закачивается насосом в расходную емкость, установленную на БСУ выше дозатора воды. Объем этой емкости определяется из расчета запаса добавки для работы не менее 1 - 2 смен. Расходная емкость должна быть оборудована указателем уровня, переливной трубкой для обратного слива избыточного раствора добавки, а при необходимости устройством для подогрева.

Все трубопроводы для С-3, находящиеся вне помещений, должны иметь теплоизоляцию. Рекомендуется монтировать рядом с такими трубопроводами паропроводы для подогрева С-3 в зимнее время и предупреждения замерзания и выпадения осадка из раствора добавки.

Приложение 2

ОСОБЕННОСТИ ПРИМЕНЕНИЯ БЕТОНА С СУПЕРПЛАСТИФИКАТОРОМ 10-03 ДЛЯ СБОРНЫХ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ТОННЕЛЬНЫХ КОНСТРУКЦИЙ*

* По материалам ВНИИЖелезобетона и ЦСЛ Мосметростроя.

1. Суперпластификатор 10-03 является эффективным разжижителем бетонных и растворных смесей и применяется для придания им высокой подвижности или снижения количества воды в их составе. Он представляет собой олигомерный продукт поликонденсации меламина, формальдегида и пиросульфита натрия.

2. Введение суперпластификатора 10-03 в состав бетонной смеси в оптимальных количествах позволяет сократить продолжительность тепловлажностной обработки, улучшить удобоукладываемость бетонной смеси, повысить водонепроницаемость, прочность бетона или снизить расход цемента, получить комплексный технический эффект.

3. Продолжительность тепловлажностной обработки железобетонных изделий может быть сокращена на 30 - 45 % без увеличения расхода цемента.

4. При равной подвижности бетонные смеси, содержащие добавку 10-03, имеют жесткость на 30 - 50 % меньшую, чем смеси без добавки.

5. Пластифицирующий эффект добавки 10-03 при температуре наружного воздуха и смеси 15 - 25 °С сохраняется в течение 45 - 60 мин, а затем подвижность быстро снижается и смесь приобретает такую же подвижность, как и смесь без добавки. С повышением температуры продолжительность пластифицирующего эффекта сокращается.

Применение бетонных смесей повышенной подвижности с добавкой 10-03 позволяет снизить продолжительность виброуплотнения бетонной смеси на 25 - 30 %, повысить качество изделий, уменьшить износ бортоснастки, снизить энерго- и трудозатраты.

6. Допускается совместное применение добавки 10-03 с воздухововлекающими и газовыделяюшими добавками, а также с ускорителями и замедлителями схватывания и твердения.

7. Добавка 10-03 не вызывает коррозии арматуры в бетоне.

8. В бетонных смесях с добавкой 10-03 величина воздухосодержания несколько снижается по сравнению с бетонными смесями без добавок.

9. Добавка 10-03 не изменяет своих свойств при хранении в атмосферных условиях и замерзании водного раствора. Следует избегать воздействия на емкости с добавкой 10-03 прямых солнечных лучей в жаркий период года. При длительном хранении в жарких условиях следует периодически, не реже одного раза в месяц, проверять эффект воздействия добавки на бетон.

10. Добавка 10-03 вводится в бетонную смесь, как правило, в количестве 0,3 - 1,0 % от массы цемента в пересчете на сухое вещество. Ориентировочная дозировка в зависимости от содержания в клинкере цемента минерала СзА принимается согласно таблице.

Содержание СзА, %

До 6

6-8

8

Дозировка 10-03, % от массы цемента в пересчете на сухое вещество

0,3-0,6

0,6-0,8

0,8-1,0

Дозировка добавки 10-03 уточняется экспериментально путем приготовления опытных замесов. Оптимальной дозировкой считается количество добавки, при котором наблюдается наилучшая удобоукладываемость бетонной смеси при одновременном повышении прочности образцов из этой смеси.

11. Передозировка добавки 10-03 может вызвать расслаивание бетонной смеси, которое характеризуется появлением на ее поверхности через 5 - 10 мин после окончания перемешивания специфического слоя белого или кремового цвета. При этом может снижаться прочность бетона.

12. Для повышения морозостойкости, водонепроницаемости и долговечности бетона, а также для компенсации снижения воздухосодержания следует применять дополнительно воздухововлекающие добавки, например, СНВ или СДО.

13. Для приготовления бетонной смеси с добавкой 10-03 на бетонном заводе необходимо иметь технологическую линию, обеспечивающую хранение, подготовку и дозирование добавки.

14. Для транспортирования раствора 10-03 в зимнее время следует применять тару, снабженную паровой рубашкой или теплоизоляцией. В случае замерзания добавки следует разогреть ее паром, пропускаемым через паровую рубашку, или поместить емкость с добавкой в теплое помещение. После разогрева и перехода добавки в жидкое состояние она должна быть тщательно перемешана. Разогрев добавки до температуры выше 25 °С не допускается.

15. Введение добавки 10-03 в состав бетонной смеси производят одним из следующих способов:

путем предварительного смешивания с водой затворения (в виде водного раствора малой концентрации);

путем введения концентрированного раствора добавки одновременно с загрузкой всех составляющих бетонной смеси;

путем введения концентрированного раствора в предварительно перемешанную бетонную смесь.

Последний способ введения предпочтительнее, так как он обеспечивает наибольший эффект действия добавки.

Приложение 3

ПРИМЕР РАСЧЕТА СОСТАВА БЕТОНА

Задание: необходимо рассчитать состав бетона прочностью М400, морозостойкостью Мрз 300, подвижность бетонной смеси 3 см по осадке конуса.

Материалы: портландцемент марки 500, плотностью 3,15 г/см3; кварцевый песок с модулем крупности Мк = 2,7, плотностью 2,54 г/см3; гранитный щебень фракции 20 - 40, плотность породы 2,60 г/см3. В качестве пластифицирующе-воздухововлекающей добавки используется комплекс СДБ + СНВ.

Расчет. 1. По табл. 6 находим ориентировочную водопотребность бетонной смеси: В0 = 160 л (все расходы приводятся на 1 м3 бетонной смеси). По табл. 7 корректируем водопотребность с учетом подвижности бетонной смеси: В = 160 - 2×2 = 156 л.

2. По табл. 8 определяем воздухосодержание бетонной смеси (задавшись В/Ц < 0,40): М = 3 %.

3. По формуле (1) рассчитываем количество цемента, необходимое для обеспечения прочности бетона и активности цемента:

Ц =  кг.

4. Определяем водоцементное отношение:  и убеждаемся, что В/Ц < 0,4; это соответствует условиям п. 2 расчета.

5. По формуле (2) вычисляем абсолютный объем заполнителей: А = 1000 -  - 156 - 10×3 = 682 л.

6. Из табл. 6 устанавливаем, что объемная доля песка r в смеси заполнителей равна 35 %. Введя поправки на Мкр и В/Ц (табл. 7), получаем: r = 35 + 0,5×2 - 4 = 32.

7. По формулам (3) и (4) определяем содержание песка и щебня:

П = 682 кг;

Щ = 682 кг.

8. При дозировке добавок СДБ и СНВ соответственно 0,15 % и 0,007 % от массы цемента их количество (в пересчете на сухое вещество) составит: СДБ = 0,62 кг; СНВ = 0,03 кг.

9. В случае использования СДБ и СНВ в виде соответственно 10- и 5- процентных растворов объем их согласно формуле (8) и приложения 4 составит:

Vр СДБ =  л;

Vp CHB = 0,58 л.

Приложение 4

ПЛОТНОСТЬ РАСТВОРОВ РАЗЛИЧНЫХ ДОБАВОК В ЗАВИСИМОСТИ ОТ ИХ КОНЦЕНТРАЦИИ

Концентрация раствора, %

Плотность раствора, г/см3

УПБ

С-3

10-03

СДБ

СНВ

С № 89

ЩСПК

СПД

ТПФН

СДО

1

1,004

-

1,004

1,004

1,003

1,003

1,003

0,997

1,006

1,001

2

1,008

-

1,010

1,009

1,005

1,006

1,006

1,000

1,012

1,003

3

1,012

-

-

1,013

1,009

1,009

1,0I5

1,003

1,021

1,005

4

1,016

-

-

1,017

1,012

1,012

1,024

1,006

1,028

1,007

5

1,019

1,02

1,025

1,021

1,015

1,015

1,03I

1,009

1,036

1,008

6

1,024

-

-

1,025

1,018

1,018

1,039

1,012

1,045

1,010

7

1,028

-

1,036

1,029

1,021

1,021

1,046

1,014

1,052

1,012

8

1,032

-

-

1,033

1,024

1,024

1,053

1,016

1,062

1,014

9

1,034

1,04

1,046

1,038

1,027

1,024

1,059

1,019

1,070

1,015

10

1,040

-

-

1,043

1,030

1,030

1,066

1,021

1,075

1,017

11

-

-

1,057

-

-

-

1,072

-

-

-

12

1,048

-

-

1,053

1,036

1,036

1,079

1,026

-

1,021

13

-

-

1,066

-

-

-

1,085

-

-

-

14

1,057

-

-

1,063

1,042

1,042

1,092

1,030

-

1,024

15

-

-

1,075

-

-

-

1,099

-

1,116

-

16

1,065

-

-

1,073

1,048

1,048

1,106

1,034

-

1,027

17

-

1,08

1,083

-

-

-

-

-

-

-

18

1,074

-

-

1,083

1,054

1,054

1,119

1,038

-

1,031

19

-

-

1,093

-

-

-

-

-

-

-

20

1,083

1,09

1,103

1,091

1,060

1,060

1,132

1,042

1,158

1,034

21

-

-

1,107

-

-

-

-

-

-

-

22

-

-

1,113

-

-

1,066

1,145

-

-

-

23

-

1,11

1,120

-

-

-

-

-

-

-

24

-

-

1,127

-

-

1,072

1,159

-

-

-

25

1,106

-

1,133

1,117

1,075

-

-

1,052

1,120

1,043

26

-

1,12

1,140

-

-

1,078

-

-

-

-

27

-

1,14

1,147

-

-

-

-

-

-

-

28

-

-

-

-

1,084

-

-

-

-

-

30

1,129

-

-

1,144

1,089

1,090

-

1,061

-

1,052

31

-

1,15

-

-

-

-

-

-

-

-

33

-

1,16

-

-

-

-

-

-

-

-

35

1,154

1,18

-

1,173

1,105

-

-

1,071

-

1,060

39

-

1,20

-

-

-

-

-

-

-

-

40

1,179

-

-

1,202

1,120

-

-

1,080

-

1,069

41

-

1,21

-

-

-

-

-

-

-

-

44

-

1,23

-

-

-

-

-

-

-

-

45

-

-

-

-

1,135

-

-

1,090

-

1,072

50

1,232

-

-

1,266

-

-

-

-

-

-

Приложение 5

ДОЗАТОР ВЕСОВОЙ АВТОМАТИЧЕСКИЙ 6.145 АД-30-2БЖ

Техническая характеристика

Вид

Стационарный, дискретного действия, двухкомпонентный

Дозируемые продукты

Жидкие

Химические добавки

Растворы солей, суспензии, эмульсии поверхностно-активных веществ

Концентрация растворов

0,5 - 20 %

Вязкость

Близка к вязкости воды

Плотность

1 - 1,3 г/см3

Пределы дозирования

1,5 - 30 кг

Длительность цикла дозирования

Не более 45 с

Объем грузоприемного устройства

50 л

Цена деления шкалы циферблатного указателя

0,1 кг

Класс точности

1,5

Управление дозатором

Электропневматическое

Питание

От сети переменного тока напряжением 220 В, частотой 50 Гц

Потребляемая мощность

0,5 кВт

Питание воздухом

От пневмосети давлением 0,4 - 0,6 МПа

Расход воздуха (по всасыванию)

Не более 0,5 м3

Габаритные размеры

1375 ´ 1300 ´ 1500 см

Масса дозатора

280 кг

Количество задаваемых доз:



исполнение 1

До трех

исполнение 2

До шести

Требуемое исполнение указывается заказчиком, при отсутствии указания поставляется исполнение 1.

Дозатор должен работать в комплекте с весовыми автоматическими дозаторами для остальных составляющих бетонной смеси. Управление осуществляется с пульта оператора БСУ.

СОДЕРЖАНИЕ

1. Общие положения. 1

2. Требования к материалам для бетона. 2

3. Выбор вида химических добавок. 5

4. Особенности подбора состава бетона с химическими добавками. 5

5. Приготовление водных растворов добавок. 9

6. Приготовление бетонной смеси, укладка и формование изделий. 10

7. Назначение режима тепловой обработки. 11

8. Контроль качества бетона. 11

9. Техника безопасности при работе с химическими добавками. 11

Приложение 1 Особенности применения бетона с суперпластификатором с-3 для сборных бетонных и железобетонных тоннельных конструкций. 12

Приложение 2 Особенности применения бетона с суперпластификатором 10-03 для сборных бетонных и железобетонных тоннельных конструкций. 13

Приложение 3 Пример расчета состава бетона. 15

Приложение 4 Плотность растворов различных добавок в зависимости от их концентрации. 16

Приложение 5 Дозатор весовой автоматический 6.145 ад-30-2бж... 16




Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
