МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ
РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ ПРОТИВОПОЖАРНАЯ СЛУЖБА





НОРМЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ





ЛЕСТНИЦЫ ПОЖАРНЫЕ НАРУЖНЫЕ
СТАЦИОНАРНЫЕ И ОГРАЖДЕНИЯ КРЫШ



ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ



НПБ 245-97



МОСКВА 1997



Разработаны Всероссийским научно-исследовательским институтом противопожарной обороны (ВНИИПО) МВД России.

Внесены и подготовлены к утверждению нормативно-техническим отделом ГУГПС МВД России.

Утверждены главным государственным инспектором Российской Федерации по пожарному надзору.

Введены в действие приказом ГУГПС МВД России № 65 от 29.10.97 г.

Дата введения в действие 01.12.1997 г.





Нормы Государственной противопожарной службы МВД России

ЛЕСТНИЦЫ ПОЖАРНЫЕ НАРУЖНЫЕ
СТАЦИОНАРНЫЕ И ОГРАЖДЕНИЯ КРЫШ.

Общие технические требования.
Методы испытаний

FIXED FIRE LADDERS TO BE INSTALLED
OUTSIDE BUILDINGS. BUILDING ROOF
RAILINGS.
General technical reguirements and servise test methods

Дата введения в действие 01.12.1997 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящие нормы распространяются на пожарные металлические лестницы, установленные стационарно снаружи жилых, промышленных, общественных зданий и сооружений, используемые пожарными подразделениями для подъема на крыши и чердаки, а также на ограждения крыш зданий, используемые для обеспечения безопасности работ.

Настоящие нормы устанавливают общие технические требования и методы эксплуатационных испытаний лестниц и ограждений крыш зданий.

Настоящие нормы могут применяться при эксплуатационных испытаниях наружных пожарных лестниц и ограждений крыш зданий согласно требованиям п. 1.3.2.9 Правил пожарной безопасности в Российской Федерации и на стадии приемки объекта.

2. НОРМАТИВНЫЕ ССЫЛКИ

1. ГОСТ 23120-78 Лестницы маршевые, площадки и ограждения стальные.

2. ГОСТ 25772-83 Ограждения лестниц, балконов и крыш стальные. Общие технические требования.

3. СНиП III-18-75 Металлические конструкции.

4. СНиП 2.01.02-85* Противопожарные нормы.

5. СНиП 2.01.07-85 Нагрузки и воздействия.

6. ГОСТ 9.031-74 Покрытия. Правила приемки и методы контроля.

7. ГОСТ 9.032-74 Покрытия лакокрасочные.

8. ГОСТ 9.039-74 Коррозивная агрессивность атмосферы.

9. ГОСТ 9.302-88 Покрытия металлические и неметаллические. Методы контроля.

10. ГОСТ 5264-80 Ручная дуговая сварка. Сварные соединения.

3. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Техническая документация на пожарные наружные стационарные лестницы (далее - лестницы) и ограждения крыш зданий (далее - ограждения) должна содержать их основные размеры, которые должны соответствовать нормируемым и могут иметь отклонения, указанные в табл.1.

Таблица 1

Наименование и значение показателя

Предельные отклонения, мм

Эскиз

Длина, мм:





до 300

±2



свыше 300 до 1500 включительно

±4



свыше 1500 до 3900 включительно

±8



свыше 3900 до 7200 включительно

±12



 Неравенство диагоналей (непрямоугольность), не более

4





3.2. Размещение пожарных лестниц должно учитывать высоту, этажность, площадь и длину периметра здания.

3.3. Конструкции лестниц и ограждений должны быть огрунтованы и окрашены по VII классу в соответствии с ГОСТ 9.032-74. Элементы конструкций лестниц и ограждений должны быть надежно присоединены друг к другу, а вся конструкция в целом надежно закреплена к стене и крыше здания (отсутствие трещин в заделе балок к стене, разрывов металла и деформаций конструкции).

3.4. Сварные швы металлических лестниц и ограждений должны отвечать ГОСТ 5264-80.

3.5. Ступенька лестницы должна выдерживать испытательную нагрузку массой 180 кг, приложенную к ее середине, направленную вертикально вниз. При этом остаточной деформации быть не должно.

3.6. Балка крепления вертикальной лестницы к стене здания должна выдерживать испытательную нагрузку, определяемую по формуле

М = ((Н × К2)/(К1 × Х)) × К3,                                                                        (1)

где M - масса груза, кг; H - высота лестницы, м; X - количество балок, при помощи которых лестница крепится к стене; K1 - коэффициент, численно равный высоте в метрах участка лестницы, занимаемого одним человеком (пожарным). Принимается равным 2,5; K2 - максимальная масса одного человека (пожарного), принимается равной 120 кг; K3 - коэффициент запаса прочности, принимается равным 1,5.

3.7. Марш наклонной лестницы должен выдерживать нагрузку величиной 750 кг.

3.8. Ограждения лестниц должны выдерживать воздействие груза массой 75 кг, приложенного горизонтально в любой точке.

3.9. Ограждения крыш зданий должны выдерживать воздействие груза массой 50 кг, приложенного горизонтально в любой точке.

4. НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ

4.1. Объем испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений крыш зданий представлен в табл. 2.

Таблица 2

Номер п/п



Необходимость проведения испытаний



Номенклатура испытаний и проверок

на стадии приемки объекта

эксплуатационные (не реже двух раз в год)

1

Проверка основных размеров

+

-

2

Проверка предельных отклонений размеров и форм

+

+

3

Визуальная проверка целостности конструкций и их креплений

+

+

4

Проверка качества сварных швов

+

+

5

Проверка требований к размещению лестниц

+

-

6

Испытания ступеньки лестницы на прочность

+

+

7

Испытания балок крепления лестницы на прочность

+

+



Испытания площадок и маршей лестниц на прочность

+

+

9

Испытания ограждения лестниц на прочность

+

+

10

Испытания ограждения крыш зданий на прочность

+

+

Примечание. + испытания проводятся, - испытания не проводятся.



4.2. Номенклатура параметров лестниц и ограждений, которые проверяются в процессе испытаний, приведена в табл. 3.

4.3. Рабочие нагрузки, которые должны выдерживать несущие элементы лестниц, указаны в таблице 4.

4.4. Указанные конструкции подлежат испытаниям при приемке здания или сооружения, а также по заявке организации, ответственной за эксплуатацию здания или сооружения, но не реже двух раз в год в соответствии с п. 1.3.2.9 Правил пожарной безопасности в Российской Федерации ППБ-01-93.



Таблица 3

№№

Номенклатура параметров лестниц и

Пункты настоящих НПБ

п/п

ограждений

Раздел 3

Раздел 5









1

Высота лестницы Н

3.1

5.5

2

Длина лестницы L

3.1

5.5

3

Ширина лестницы В

3.1

5.5

4

Высота ступени

3.1

5.5

5

Ширина ступени

3.1

5.5

6

Неравенство диагоналей

3.1

3.5

7

Размеры ограждения лестницы

3.1

5.5

8

Высота ограждения площадки выхода на кровлю

3.1

5.5

9

Визуальная проверка целостности конструкций и их креплений

3.3

5.6

10

Проверка качества сварных швов

3.4

5.7

11

Проверка требований к размещению лестниц

3.2

5.6

12

Испытания на прочность ступеньки лестницы

3.5

5.9; 5.10

13

Испытания на прочность балок крепления лестниц

3.6

5.11; 5.12

14

Испытания на прочность площадок и маршей лестниц

3.7

5.13

15

Испытания на прочность ограждений лестниц

3.8

5.14

16

Испытания на прочность ограждения крыш зданий

3.9

5.15



Таблица 4

Номер п/п

Наименование несущего элемента

Рабочая нагрузка, кг

1

Ступенька вертикальной лестницы

120

2

Ступенька наклонной лестницы

120

3

Ограждение лестницы

50

4

Ограждение крыш зданий

40

5

Площадки и марши лестниц

500

Испытания должны проводить организации, в компетенцию которых входит эксплуатация конструкций и инженерного оборудования зданий с привлечением представителей заинтересованных организаций и органов надзора, либо организации, аккредитованные на проведение данных испытаний.

4.5. Результаты испытаний конструкций лестниц и ограждений крыш, установленных на зданиях и сооружениях, считаются удовлетворительными, если они соответствуют требованиям настоящего документа.

4.6. При получении неудовлетворительных результатов по любому из показателей повторные испытания или проверки проводятся только после устранения неисправностей.

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Испытания проводятся в дневное время в условиях визуальной видимости испытателей друг друга. Скорость ветра не более 10 м/с в нормальных климатических условиях, установленных ГОСТ 15150.

5.2. Место проведения испытаний необходимо обозначить площадкой безопасности. Пульт управления с визуальным отслеживанием величин испытательной нагрузки должен находиться за ее границей.

5.3. Прочностные испытания конструкций являются "статическими", величины испытательных нагрузок выбраны из условия возможного максимально реального нагружения конструкции с определенным запасом прочности, который обеспечивается за счет превышения рабочей нагрузки на 50 %.

5.4. Испытательная нагрузка должна создаваться любым способом, исключающим нахождение человека непосредственно под испытываемой конструкцией (например, лебедка с редуктором и электроприводом, насос с гидроцилиндром и т. п.).

5.5. Соответствие конструкций лестниц и ограждений требованиям п. 1.1 проверяют визуально с применением мерительного инструмента (рулетка, линейка и т. п.). Предельные отклонения размеров не должны превышать значений в соответствии с ГОСТ 25772-83.



5.6. Выполнение п. 1.2 проверяют визуально в соответствии со СНиП 2.01.02-85*.

5.7. Осмотр сварных швов лестниц и ограждений (п. 1.4) производится визуально в соответствии с ГОСТ 5264-80 и СНиП III-18-75. Наплывы и неровности не должны превышать 1 мм, должны иметь гладкую или мелкочешуйчатую поверхность (без прожогов, сужений и перерывов) и плавный переход к основному металлу.

5.8. Качество защитных покрытий от коррозии (п. 1.3) проверяется визуально в соответствии с ГОСТ 9.031-74, ГОСТ 9.032-74 и ГОСТ 9.302-88. Грунтовка и окраска конструкций должны соответствовать V классу покрытия.

5.9. Прочность ступеньки вертикальной лестницы проверяется путем прикладывания к середине ступеньки вертикально вниз нагрузки величиной 180 кг с помощью площадки шириной 10 см (рис. 1). Площадка устанавливается на середину ступеньки, на которой закрепляется тросик с грузом. Общий вес тросика с грузом должен составлять 180 кг. Груз подвешивается таким образом, чтобы находился на расстоянии 100-200 мм от земли, и выдерживается в течение 2 мин. Величина прогиба или его отсутствие определяется с помощью приспособления для измерения деформаций. После снятия нагрузки остаточной деформации быть не должно.

5.10. Прочность ступеньки наклонной лестницы проверяется путем прикладывания к середине ступеньки вертикально вниз нагрузки величиной 180 кг с помощью тросика, проходящего поверх ступени. Далее испытания проводятся аналогично п. 3.7.

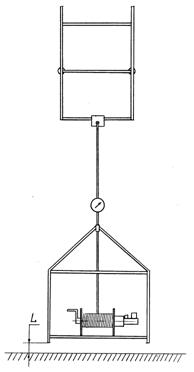

5.11. Прочность балки крепления вертикальной лестницы к стенке здания проверяется следующим образом (рис. 2). Нагрузка величиной M, рассчитанная по формуле (1), прикладывается вертикально вниз в месте крепления балки, выходящей из стены, с одной из тетив лестницы. В качестве нагрузки используется груз, подвешиваемый к вышеуказанному месту на тросике таким образом, чтобы находился на расстоянии 100-200 мм от земли. Нагрузка выдерживается в течение 2 мин.

Так как в реальных условиях эксплуатации наружных пожарных лестниц нагрузка распределяется равномерно на балки, расположенные попарно, то и испытание балок следует проводить парами, увеличивая нагрузку в 2 раза, а нагружению подвергать все балки.

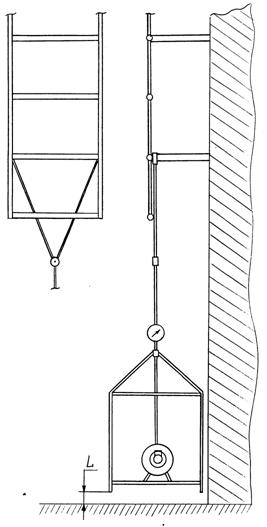

5.12. Прочность балки крепления горизонтальных и наклонных лестниц к стенке здания проверяется нагрузкой, величина которой выбирается по формуле

M = K3  cos a,                                                                               (2)

где L - длина лестницы, м; K4 - коэффициент, численно равный величине проекции человека на горизонталь, м; принимается равным 0,5; a  - угол наклона плоскости лестницы к горизонтали; X - количество балок, при помощи которых лестница крепится к стене; K4 - максимальная масса одного чел. (пожарного), принимается равной 120 кг; K3 - коэффициент запаса прочности, равный 1,5.

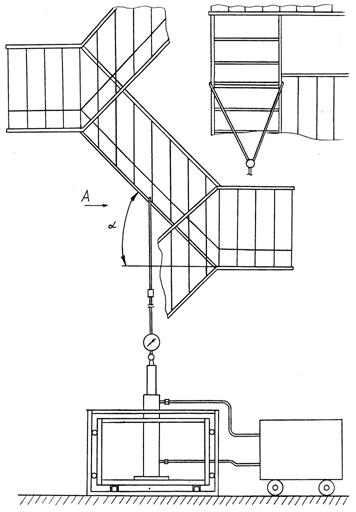

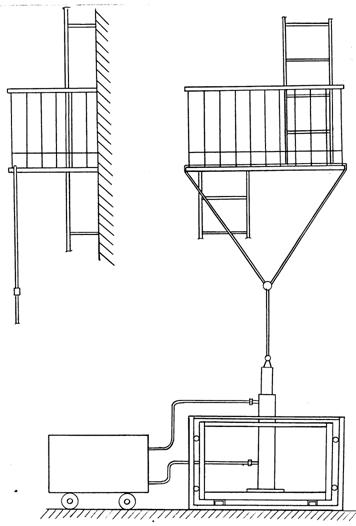

5.13. Прочность площадки наружной лестницы проверяется путем прикладывания распределенной нагрузки, общая величина которой определяется по формуле (1) при X = 1 (рис. 3), а для марша наклонной лестницы - по формуле (2) при X = 1 (рис. 4).

5.14. Прочность ограждения лестниц проверяется горизонтальным воздействием груза массой 75 кг, приложенного с помощью тросика, через специальное устройство к середине поручня ограждения (рис. 5). Нагрузка выдерживается в течение 2 мин. После снятия нагрузки остаточной деформации быть не должно.

5.15. Прочность ограждения крыши здания проверяется путем прикладывания горизонтальной нагрузки не менее чем в пяти местах по периметру, выбранных произвольно.

Закрепив тросик к поручню ограждения через специальное устройство (см. рис. 5), прикладываем нагрузку величиной 60 кг и выдерживаем в таком положении 2 мин. После снятия нагрузки остаточной деформации быть не должно.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

6.1. При испытаниях составляется протокол испытаний (см. приложение).

6.2. Если в результате испытаний при визуальном осмотре обнаружены трещины или разрыв сварных соединений (швов) и остаточные деформации, то испытываемая конструкция считается не выдержавшей испытания.

6.3. Информация о неисправных наружных лестницах (не прошедших испытания) должна быть доведена в обязательном порядке до личного состава пожарной части, в районе выезда которой находится объект, а также обозначена на самой конструкции лестницы (сведения о ее неисправности).

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. Изготовленные конструкции должны быть промаркированы.

7.2. Маркировочные знаки должны наноситься несмываемой краской в указанных местах:

на стенке косоура лестничного марша с правой стороны по ходу подъема,

на стенке балки площадки;

на нижней балке крепления вертикальной лестницы к стене с правой стороны по ходу подъема;

на верхней грани поручня ограждения.

Приложение



"___"_________199__г.



ПРОТОКОЛ



1. __________________________________________________

 (наименование объекта испытания)

2. __________________________________________________

     [характеристики объекта испытания (этажность, высота) и  количество испытуемых элементов]

____________________________________________________

3. Условия проведения испытаний

____________________________________________________

4. Средства испытаний _________________________________

____________________________________________________

____________________________________________________

_________________________________________________

5. Визуальный осмотр лестницы _________________________

6. Расчет величины нагрузки на балку крепления лестницы:

M = ,

где M - масса груза, при которой следует проводить испытания; H - высота лестницы, м; X - количество балок, при помощи которых лестница крепится к стене; K1 - коэффициент, численно равный высоте расположения одного человека (пожарного) на лестнице, м. Принимается равным 2,5; K2 - максимальная масса одного человека (пожарного), принимается равной 120 кг; K3 - коэффициент запаса прочности, принимается равным 1,5.



7. Результаты испытаний





Номер

Наименование
определяемого

Нагрузка, кг

Кол-во точек

Определяемый показатель

п/п

показателя



испытаний

Прогиб, мм

Остаточная деформация







































8. Заключение













Испытания проводили:











Рис. 1







Рис. 2







Рис. 3









Рис. 4







Рис. 5
