ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ГАЗПРОМ"

Общество с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - ВНИИГАЗ"

Общество с ограниченной ответственностью "Информационно-рекламный центр газовой промышленности"

СТАНДАРТ ОРГАНИЗАЦИИ

ДОКУМЕНТЫ НОРМАТИВНЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ, СТРОИТЕЛЬСТВА И ЭКСПЛУАТАЦИИ ОБЪЕКТОВ ОАО "ГАЗПРОМ"

КАТАЛОГ УДЕЛЬНЫХ ВЫБРОСОВ ВРЕДНЫХ ВЕЩЕСТВ ГАЗОТУРБИННЫХ ГАЗОПЕРЕКАЧИВАЮЩИХ АГРЕГАТОВ

СТО ГАЗПРОМ 2-3.5-039-2005

Дата введения - 2005-12-15

Содержание

ПРЕДИСЛОВИЕ

ВВЕДЕНИЕ

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

2 НОРМАТИВНЫЕ ССЫЛКИ

3 ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ, ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

4 ОСНОВНЫЕ НОРМАТИВНЫЕ ПОЛОЖЕНИЯ И СООТНОШЕНИЯ

5 МЕТОДИКА РАСЧЕТА ЭКОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК НОВЫХ И МОДЕРНИЗИРОВАННЫХ ТИПОВ ГПА

6 ЭКОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГПА

ПРИЛОЖЕНИЕ А (СПРАВОЧНОЕ)

ЕДИНИЦЫ И СООТНОШЕНИЯ ФИЗИЧЕСКИХ ВЕЛИЧИН

ПРИЛОЖЕНИЕ Б (СПРАВОЧНОЕ)

ПРИМЕР РАСЧЕТА ЭКОЛОГИЧЕСКИХ ПОКАЗАТЕЛЕЙ ГАЗОПЕРЕКАЧИВАЮЩЕГО АГРЕГАТА

ПРИЛОЖЕНИЕ В (СПРАВОЧНОЕ)

БИБЛИОГРАФИЯ

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - ВНИИГАЗ"

2 ВНЕСЕН Департаментом по транспортировке, подземному хранению и использованию газа ОАО "Газпром"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Распоряжением ОАО "Газпром" от 30 августа 2005 г. № 206 с 15 декабря 2005 г.

4 ВЗАМЕН РД 51-162-92 "Каталог удельных выбросов загрязняющих веществ газотурбинных установок газоперекачивающих агрегатов"

ВВЕДЕНИЕ

Каталог является переработанным и дополненным изданием РД 51-162-92 "Каталог удельных выбросов загрязняющих веществ газотурбинных установок газоперекачивающих агрегатов" с учетом:

- многолетнего опыта использования РД 51-162-92;

статистических данных по измерениям концентраций вредных (загрязняющих) веществ в отработавших газах;

- современной номенклатуры парка газотурбинных газоперекачивающих агрегатов;

- требований ГОСТ Р ИСО 11042-1-2001. Установки газотурбинные. Методы определения выбросов вредных веществ.

Стандарт содержит основные экологические и теплотехнические показатели и устанавливает требование по расчету удельных выбросов вредных веществ в продуктах сгорания газотурбинных установок (ГТУ).

Стандарт разработан авторским коллективом ООО "ВНИИГАЗ" в составе:

к.т.н. В.А. Щуровский, к.т.н. Ю.Н. Синицын, А.В. Черемин, В.И. Корнеев, Г.С. Степанова (лаборатория газотурбинной техники и технологии);

к.т.н. Г.С. Акопова, Л.В. Шарихина, Н.Ю. Круглова (лаборатория защиты окружающей среды).

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт предназначен:

- для использования при проектировании и реконструкции компрессорных станций (КС) по разделу "Охрана атмосферного воздуха" [1];

- для разработки нормативов предельно допустимых выбросов (ПДВ) газотурбинных КС;

- для оценки экологического состояния газотурбинных газоперекачивающих агрегатов (ГПА) в процессе эксплуатации.

Каталог предназначен для промышленных, научно-исследовательских и проектных организаций ОАО "Газпром".

Примечание - Технические условия (ТУ) по перечню ГПА и ГТУ (двигателей) данного СТО находятся и ООО "ВНИИГАЗ".

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р ИСО 11042-1-2001 Установки газотурбинные. Методы определения выбросов вредных веществ

ГОСТ 28775-90 Агрегаты газоперекачивающие с газотурбинным приводом. Общие технические условия

ГОСТ 5542-87 Газы горючие природные для промышленного и коммунально-бытового хозяйства. Технические условия

ОСТ 51.40-93 Газы горючие природные, поставляемые и транспортируемые по магистральным газопроводам

СТО ГАЗПРОМ 2-3.5-038-2005 Инструкция по проведению контрольных измерений вредных выбросов газотурбинных установок на компрессорных станциях.

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по соответствующим указателям, составленным на 1 января текущего гола, и информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ, ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

В настоящем стандарте применены следующие термины с соответствующими определениями, условные обозначения основных расчетных параметров и сокращения.

3.1 Термины и определения

3.1.1 концентрация Сi, мг/м3: Масса компонента i, содержащаяся в 1 м3 сухих продуктов сгорания при 0 °С и 0,1013 МПа(ГОСТ Р ИСО 11042-1).

3.1.2 приведенная концентрация , мг/м3: Приведенная к 15% содержания кислорода (по объему) масса компонента i, содержащаяся в 1 м3 сухих продуктов сгорания при 0 °С и 0,1013 МПа и вычисляемая по формуле

                                                                               (3.1)

где O2 - содержание (объемная доля) кислорода в сухих продуктах сгорания, %.

3.1.3 мощность выброса Mi, г/с: Массовое количество выброса компонента i с отработавшими газами в единицу времени, вычисляемая по формуле

Mi = CiKвQ2·10-3,                                                                                      (3.2)

где Kв - коэффициент соотношения объемных расходов сухого и влажного отработавших газов;

О2 - объемный расход влажных отработавших газов ГТУ при 0 °С и 0,1013 МПа, м3

3.1.4 параметры номинального режима газотурбинных газоперекачивающих агрегатов: Параметры при номинальной мощности по ТУ и стандартных станционных условиях: температуре воздуха на входе в двигатель +15 °С, барометрическом давлении 0,1013 МПа, относительной влажности 60%, с учетом гидравлических сопротивлений входного и выходного трактов, без технологических отборов воздуха, при отсутствии утилизационного теплообменника и низшей (объемной) теплоты сгорания топлива  (ГОСТ 28775).

3.2 Сокращения

КС - компрессорная станция;

ГПА - газоперекачивающий агрегат;

ГТУ - газотурбинная установка;

ТУ - технические условия;

ТЗ - техническое задание;

НД - нормативная документация;

ПДВ - предельно допустимый выброс;

В(З)В - вредное (загрязняющее) вещество.

4 ОСНОВНЫЕ НОРМАТИВНЫЕ ПОЛОЖЕНИЯ И СООТНОШЕНИЯ

4.1 Основные положения

4.1.1 Каталог удельных выбросов вредных (загрязняющих) веществ В(3)В ГПА регламентирует параметры выбросов в атмосферу оксидов азота, оксида углерода и диоксида углерода с отработавшими газами (продуктами сгорания), а также основные теплотехнические показатели газотурбинных установок на компрессорных станциях магистральных газопроводов (таблицы 1 - 67).

4.1.2 Настоящий документ устанавливает требования к расчету удельных показателей В(3)В при проектировании и реконструкции КС по разделу "Охрана атмосферного воздуха", при разработке нормативов ПДВ газотурбинных КС, для оценки экологического состояния газотурбинных ГПА в процессе эксплуатации.

4.1.3 Параметры приводятся для номинального режима по п. 3.1.4. Теплотехнические и экологические параметры указаны для исходного состояния ГТУ (новая, "чистая" машина) поданным НД (ТУ, ТЗ, спецификации) и по результатам испытаний ГТУ в эксплуатационных условиях.

4.1.4 В каталоге приведены теплотехнические и экологические показатели агрегата, как в штатном исполнении, так и по его модификациям, если газотурбинный привод ГПА имеет ряд модификаций.

4.1.5 Концентрация оксидов азота NOx определяется как сумма оксида азота NO и диоксида азота NO2 в пересчете на NO2 (ГОСТ Р ИСО 11042-1).

4.1.6 Экологические показатели получены для топливного газа, удовлетворяющего требованиям ГОСТ 5542-87 и ОСТ 51.40-93. Используемый газ практически не содержит соединений серы. Поэтому в результате измерений получено либо отсутствие, либо "следы" содержания ангидрида серы (SO2) в отходящих газах. И данный компонент не является предметом контроля и учета в номенклатуре вредных веществ.

4.1.7 Геометрические габариты выхлопных труб (шахт) приведены в каталоге справочно для наиболее распространенных вариантов компоновки ГПА и более конкретно определяются проектными решениями компрессорных станций.

4.1.8 Номенклатура газотурбинных ГПА соответствует действующим НД.

4.1.9 Допускается при измерениях и расчетах параметров ГТУ применять наравне с единицами СИ другие единицы, нашедшие широкое применение в практике, их сочетание с единицами СИ, а также десятичные кратные и дольные единицы.

Единицы и соотношения некоторых физических величин приведены в приложении А.

4.2 Основные нормативные соотношения

4.2.1 Соотношения концентрации В(3)В с другими единицами:

- диоксид азота NO2: 1 ppm (объемные доли на миллион) = 1·10-4% = 2,053 мг/м3;

- оксид азота NO: 1 ppm = 1·10-4% = 1,339 мг/м3;

- оксид углерода СО: 1 ppm = 1·10-4% = 1,250 мг/м3.

4.2.2 Массовый расход продуктов сгорания на срезе патрубка ГТУ G2 - сумма массовых расходов циклового воздуха и топливного газа , кг/с

G2 = G3 + Gтг,                                                                                           (4.1)

4.2.3 Объемный расход влажных продуктов сгорания на срезе патрубка ГТУ (Q2, м3/с) (при 0 °С и 0,1013 МПа)

                                                                                                (4.2)

где ρ20 - плотность продуктов сгорания газа при 0 °С и 0,1013 МПа, кг/м3. Допускается определение коэффициента избытка воздуха αв по таблице 1.

Таблица 1

Плотность продуктов сгорания в зависимости от коэффициента избытка воздуха αв

в определяется по 4.2.7)

αв

1

2

3

4

5

6

7

8

9

10

ρ20

1,237

1,263

1,272

1,276

1,280

1,282

1,284

1,285

1,286

1,288

4.2.4 Объемный расход влажных продуктов сгорания на срезе патрубка ГТУ (Q м3/с) при их фактической температуре T2, К

                                                                                         (4.3)

Конструкция некоторых типов агрегатов (ГПА-Ц-6,3, ГПА-Ц-8, ГПУ-10) имеет эжекцию атмосферного воздуха в отходящие газы. Для них учтена разница параметров продуктов сгорания в сечениях среза выхлопного патрубка турбины и на срезе выхлопной трубы (шахты) - Для всех остальных типов параметры в этих сечениях равны.

Объемный расход влажных продуктов сгорания на срезе выхлопной трубы ГТУ (Q, м3/с) при их фактической температуре Т6, К

                                                                                  (4.4)

где G6 - массовый расход продуктов сгорания на срезе выхлопной трубы, кг/с.

4.2.5 Объемный расход топливного qтг, м3/ч (при 20 °С и 0,1013 МПа)

                                                                                    (4.5)

где  - низшая теплота сгорания топлива, кДж/м3;

Nе - мощность газотурбинного привода, МВт;

ηе - эффективный КПД газотурбинного привода.

4.2.6 Массовый расход топливного газа Gтг, кг/с

                                                                                      (4.6)

где  - плотность топливного газа (принято 0,668), кг/м3 (при 20 °С и 0,1013 МПа).

4.2.7 Коэффициент избытка воздуха αн - отношение поступившего в установку воздуха к его количеству, необходимому для полного сгорания топлива в соответствии со стехиометрическими уравнениями

                                                                                        (4.7)

где L0 - количество воздуха, необходимое для стехиометрического сгорания топлива (принято 17,16), кг/кг.

4.2.8 Коэффициент соотношения объемных расходов сухих и влажных продуктов сгорания определяется по соотношению

                                                                (4.8)

4.2.9 Содержание (объемная доля) кислорода и диоксида углерода в сухих продуктах сгорания определяется по формулам, %,

                                                                              (4.9)

                                                                            (4.10)

4.3 Удельные выбросы В(3)В с отработавшими газами.

4.3.1 Удельный выброс на единицу топливного газа (индекс выброса), г/м3,

                                                                                       (4.11)

Удельный выброс на единицу работы, г/кВт·ч,

                                                                                           (4.12)

4.3.2 Удельный выброс на единицу теплоты, г/ГДж (принято  = 33431 кДж/м3),

                                                                                 (4.13)

4.3.3 Мощность выброса диоксида углерода СО2 для всех типов ГПА определяется по соотношению, г/с,

                                                                                     (4.14)

4.3.4 Соотношения показателей выброса и приведенной концентрации (к 15% кислорода) В(3)В выражаются следующими формулами:

                                                                  (4.15)

                                                                       (4.16)

                                                                             (4.17)

                                                                  (4.18)

4.3.5 Допускается принимать содержание диоксида азота NO2 в сумме оксидов азота NOx и продуктах сгорания на срезе дымовой трубы (шахты) 10% для регенеративных и 5% для безрегенеративных ПТУ.

5 МЕТОДИКА РАСЧЕТА ЭКОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК НОВЫХ И МОДЕРНИЗИРОВАННЫХ ТИПОВ ГПА

5.1 Расчет экологических показателей ГПА при модернизации камер сгорания

5.1.1 При модернизации камер сгорания (малоэмиссионные камеры сгорания), эксплуатируемых ГПА, их экологические показатели () корректируются с помощью коэффициента Ki,

                                                                                         (5.1)

где  - приведенная концентрация (при условной концентрации кислорода 15% и сухих продуктах сгорания) NOx, СО на номинальном режиме после модернизации, мг/м3, принимается поданным НД или результатам испытаний (СТО Газпром 2-3.5-038-2005);

 - прицеленная концентрация NOx, СО в продуктах сгорания до модернизации, принимается по настоящему каталогу для данного типа ГПА.

5.1.2 Остальные параметры не изменяются и принимаются согласно настоящему каталогу.

5.2 Расчет экологических показателей новых и модернизированных типов газотурбинных ГПА (не пошедших в каталог).

5.2.1 Из ТУ или других НД определяются следующие показатели ГТУ на номинальном режиме и станционных условиях по п. 3.1.4:

- мощность Ne, МВт;

- эффективный КПД, ηe;

- расход циклового воздуха G3, кг/с;

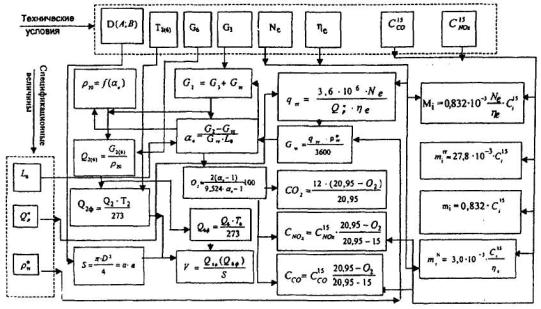

5.2.2 Проводится расчет экологических показателей по соотношениям раздела 4. Пример расчета представлен в приложении Б, блок-схема расчета экологических показателей представлена в приложении В.

6 ЭКОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГПА

Таблица 1

Тип ГПА-Центавр Т-3002

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

2,6

Эффективный КПД в станционных условиях

ηc

%

25,3

Расход топливного газа

qтг

м3

1106

Gтг

кг/с

0,205

Температура продуктов сгорания на входе в турбину

T1

К

1113

Температура воздуха на входе в камеру сгорания

T5

К

580

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

683

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T4

К

683

Расход циклового воздуха

G3

кг/с

16,3

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

16,5



Q2

м3

12,9

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

16,5



Q

м3

32,3

Степень повышения давления воздуха в компрессоре

εк

-

8,7

Коэффициент избытка воздуха

αв

-

4,62

Содержание кислорода в сухих продуктах сгорания

O2

%

16,8

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,36

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

136

- оксида углерода

CCO

мг/м3

49

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

195

- оксида углерода

мг/м3

70

Мощность выброса:







- оксидов азота

г/с

1,67

- оксида углерода

MCO

г/с

0,60

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

5,42

- оксида углерода

г/м3

1,95

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

162,15

- оксида углерода

mCO

г/ГДж

58,21

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

2,31

- оксида углерода

г/кВт·ч

0,83

Высота выхлопной трубы (шахты)

H

м

5,3

Диаметр (размеры) выхлопной трубы (шахты)

D

м

1,35

Площадь сечения выхлопных труб (шахт)

S

м2

1,43

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

22,6

Таблица 2

Тип ГПА-Центавр Т-4500

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

3,05

Эффективный КПД в станционных условиях

ηc

%

26,2

Расход топливного газа

qтг

м3

1254

Gтг

кг/с

0,233

Температура продуктов сгорания на входе в турбину

T1

К

1177

Температура воздуха на входе в камеру сгорания

T5

К

-

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

723

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

723

Расход циклового воздуха

G3

кг/с

18,0

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

18,2



Q2

м3

14,3

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

18,2



Q

м3

37,7

Степень повышения давления воздуха в компрессоре

εк

-

9,9

Коэффициент избытка воздуха

αв

-

4,51

Содержание кислорода в сухих продуктах сгорания

O2

%

16,7

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,42

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

107

- оксида углерода

CCO

мг/м3

50

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

70

Мощность выброса:







- оксидов азота

г/с

1,45

- оксида углерода

MCO

г/с

0,68

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

1,95

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

58,21

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,72

- оксида углерода

г/кВт·ч

0,80

Высота выхлопной трубы (шахты)

H

м

9,6

Диаметр (размеры) выхлопной трубы (шахты)

D

м

1,1

Площадь сечения выхлопных труб (шахт)

S

м2

0,95

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

39,8

Таблица 3

Тип ГПА-Центавр Т-4700

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

3,25

Эффективный КПД в станционных условиях

ηc

%

26,7

Расход топливного газа

qтг

м3

1311

Gтг

кг/с

0,243

Температура продуктов сгорания на входе в турбину

T1

К

1177

Температура воздуха на входе в камеру сгорания

T5

К

-

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

723

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

723

Расход циклового воздуха

G3

кг/с

18,25

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

18,50



Q2

м3

14,50

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

18,50



Q

м3

38,34

Степень повышения давления воздуха в компрессоре

εк

-

10,1

Коэффициент избытка воздуха

αв

-

4,37

Содержание кислорода в сухих продуктах сгорания

O2

%

16,6

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,49

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

66

- оксида углерода

CCO

мг/м3

51

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

90

- оксида углерода

мг/м3

70

Мощность выброса:







- оксидов азота

г/с

0,91

- оксида углерода

MCO

г/с

0,71

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

2,50

- оксида углерода

г/м3

1,95

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

74,84

- оксида углерода

mCO

г/ГДж

58,21

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,01

- оксида углерода

г/кВт·ч

0,79

Высота выхлопной трубы (шахты)

H

м

9,6

Диаметр (размеры) выхлопной трубы (шахты)

D

м

1,1

Площадь сечения выхлопных труб (шахт)

S

м2

0,95

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

40,4

Таблица 4

Тип ГПА-Taypyc-60S

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

5,2

Эффективный КПД в станционных условиях

ηc

%

31,5

Расход топливного газа

qтг

м3

1778

Gтг

кг/с

0,330

Температура продуктов сгорания на входе в турбину

T1

К

-

Температура воздуха на входе в камеру сгорания

T5

К

-

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

763

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

763

Расход циклового воздуха

G3

кг/с

21,4

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

21,7



Q2

м3

17,0

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

21,7



Q

м3

47,6

Степень повышения давления воздуха в компрессоре

εк

-

12,0

Коэффициент избытка воздуха

αв

-

3,78

Содержание кислорода в сухих продуктах сгорания

O2

%

15,9

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,90

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

42

- оксида углерода

CCO

мг/м3

25

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

50

- оксида углерода

мг/м3

30

Мощность выброса:







- оксидов азота

г/с

0,69

- оксида углерода

MCO

г/с

0,41

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

1,39

- оксида углерода

г/м3

0,83

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

41,58

- оксида углерода

mCO

г/ГДж

24,95

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

0,48

- оксида углерода

г/кВт·ч

0,29

Высота выхлопной трубы (шахты)

H

м

15,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

1,524

Площадь сечения выхлопных труб (шахт)

S

м2

1,82

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

26,2

Таблица 5

Тип ГПА-ГПА-4РМ (двигатель ГТД-4РМ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

4,0

Эффективный КПД в станционных условиях

ηc

%

32,0

Расход топливного газа

qтг

м3

1346

Gтг

кг/с

0,250

Температура продуктов сгорания на входе в турбину

T1

К

1154

Температура воздуха на входе в камеру сгорания

T5

К

625

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

659

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

659

Расход циклового воздуха

G3

кг/с

21,70

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

21,95



Q2

м3

17,15

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

21,95



Q

м3

41,4

Степень повышения давления воздуха в компрессоре

εк

-

12,1

Коэффициент избытка воздуха

αв

-

5,06

Содержание кислорода в сухих продуктах сгорания

O2

%

17,2

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,14

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

82

- оксида углерода

CCO

мг/м3

82

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

130

- оксида углерода

мг/м3

130

Мощность выброса:







- оксидов азота

г/с

1,35

- оксида углерода

MCO

г/с

1,35

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

3,61

- оксида углерода

г/м3

3,61

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

108,10

- оксида углерода

mCO

г/ГДж

108,10

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,22

- оксида углерода

г/кВт·ч

1,22

Высота выхлопной трубы (шахты)

H

м

21,6

Диаметр (размеры) выхлопной трубы (шахты)

D

м

1,47

Площадь сечения выхлопных труб (шахт)

S

м2

1,7

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

24,3

Таблица 6

Тип ГПА-ГПА-4НК (двигатель НК-126)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

4,0

Эффективный КПД в станционных условиях

ηc

%

32,0

Расход топливного газа

qтг

м3

1346

Gтг

кг/с

0,250

Температура продуктов сгорания на входе в турбину

T1

К

1270

Температура воздуха на входе в камеру сгорания

T5

К

660

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

712

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

712

Расход циклового воздуха

G3

кг/с

18,62

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

18,18



Q2

м3

14,23

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

18,18



Q

м3

37,12

Степень повышения давления воздуха в компрессоре

εк

-

13,6

Коэффициент избытка воздуха

αв

-

4,18

Содержание кислорода в сухих продуктах сгорания

O2

%

16,4

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,61

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

38

- оксида углерода

CCO

мг/м3

38

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

50

- оксида углерода

мг/м3

50

Мощность выброса:







- оксидов азота

г/с

0,52

- оксида углерода

MCO

г/с

0,52

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

1,39

- оксида углерода

г/м3

1,39

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

41,58

- оксида углерода

mCO

г/ГДж

41,58

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

0,47

- оксида углерода

г/кВт·ч

0,47

Высота выхлопной трубы (шахты)

H

м

-

Диаметр (размеры) выхлопной трубы (шахты)

D

м

-

Площадь сечения выхлопных труб (шахт)

S

м2

-

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

-

Таблица 7

Тип ГПА-ГПА-4 Урал (двигатель Д-30-ЭУ-2)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

4,0

Эффективный КПД в станционных условиях

ηc

%

24,0

Расход топливного газа

qтг

м3

1795

Gтг

кг/с

0,333

Температура продуктов сгорания на входе в турбину

T1

К



Температура воздуха на входе в камеру сгорания

T5

К



Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

690

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

690

Расход циклового воздуха

G3

кг/с

27,81

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

28,14



Q2

м3

22,0

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

28,14



Q

м3

55,6

Степень повышения давления воздуха в компрессоре

εк

-

-

Коэффициент избытка воздуха

αв

-

4,86

Содержание кислорода в сухих продуктах сгорания

O2

%

17,1

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,23

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

35

- оксида углерода

CCO

мг/м3

29

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

60

- оксида углерода

мг/м3

50

Мощность выброса:







- оксидов азота

г/с

0,83

- оксида углерода

MCO

г/с

0,69

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

1,67

- оксида углерода

г/м3

1,39

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

49,89

- оксида углерода

mCO

г/ГДж

41,58

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

0,63

- оксида углерода

г/кВт·ч

0,75

Высота выхлопной трубы (шахты)

H

м

19,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

1,5

Площадь сечения выхлопных труб (шахт)

S

м2

1,8

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

30,9

Таблица 8

Тип ГПА-ПГ-700-5

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

4,25

Эффективный КПД в станционных условиях

ηc

%

25,0

Расход топливного газа

qтг

м3

1831

Gтг

кг/с

0,34

Температура продуктов сгорания на входе в турбину

T1

К

973

Температура воздуха на входе в камеру сгорания

T5

К

656

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

748

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

556

Расход циклового воздуха

G3

кг/с

45,2

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

45,5



Q2

м3

35,4

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

45,5



Q

м3

72,2

Степень повышения давления воздуха в компрессоре

εк

-

3,9

Коэффициент избытка воздуха

αв

-

7,75

Содержание кислорода в сухих продуктах сгорания

O2

%

18,5

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

1,4

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

202

- оксида углерода

CCO

мг/м3

74

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

490

- оксида углерода

мг/м3

180

Мощность выброса:







- оксидов азота

г/с

6,93

- оксида углерода

MCO

г/с

2,55

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

13,62

- оксида углерода

г/м3

5,01

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

407,47

- оксида углерода

mCO

г/ГДж

149,68

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

5,88

- оксида углерода

г/кВт·ч

2,16

Высота выхлопной трубы (шахты)

H

м

13,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,8

Площадь сечения выхлопных труб (шахт)

S

м2

6,2

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

11,6

Таблица 9

Тип ГПА-ГТК-5

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

4,4

Эффективный КПД в станционных условиях

ηc

%

26,0

Расход топливного газа

qтг

м3

1824

Gтг

кг/с

0,338

Температура продуктов сгорания на входе в турбину

T1

К

973

Температура воздуха на входе в камеру сгорания

T5

К

656

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

748

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

556

Расход циклового воздуха

G3

кг/с

45,2

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

45,5



Q2

м3

35,4

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

45,5



Q

м3

72,2

Степень повышения давления воздуха в компрессоре

εк

-

3,9

Коэффициент избытка воздуха

αв

-

7,78

Содержание кислорода в сухих продуктах сгорания

O2

%

18,6

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

1,4

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

202

- оксида углерода

CCO

мг/м3

74

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

490

- оксида углерода

мг/м3

180

Мощность выброса:







- оксидов азота

г/с

6,90

- оксида углерода

MCO

г/с

2,53

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

13,62

- оксида углерода

г/м3

5,01

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

407,47

- оксида углерода

mCO

г/ГДж

149,68

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

5,65

- оксида углерода

г/кВт·ч

2,08

Высота выхлопной трубы (шахты)

H

м

22,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

3,0

Площадь сечения выхлопных труб (шахт)

S

м2

7,1

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

10,2

Таблица 10

Тип ГПА-ГТ-6-750

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

6,0

Эффективный КПД в станционных условиях

ηc

%

24,0

Расход топливного газа

qтг

м3

2692

Gтг

кг/с

0,499

Температура продуктов сгорания на входе в турбину

T1

К

1033

Температура воздуха на входе в камеру сгорания

T5

К

508

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

688

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

688

Расход циклового воздуха

G3

кг/с

47,0

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

47,5



Q2

м3

37,1

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

47,5



Q

м3

93,4

Степень повышения давления воздуха в компрессоре

εк

-

5,7

Коэффициент избытка воздуха

αв

-

5,48

Содержание кислорода в сухих продуктах сгорания

O2

%

17,5

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

1,97

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

78

- оксида углерода

CCO

мг/м3

58

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

135

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

2,81

- оксида углерода

MCO

г/с

2,08

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

3,75

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

112,26

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,69

- оксида углерода

г/кВт·ч

1,25

Высота выхлопной трубы (шахты)

H

м

14,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

3,0

Площадь сечения выхлопных труб (шахт)

S

м2

7,1

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

13,2

Таблица 11

Тип ГПА-ГТ-750-6

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

6,0

Эффективный КПД в станционных условиях

ηc

%

27,0

Расход топливного газа

qтг

м3

2393

Gтг

кг/с

0,444

Температура продуктов сгорания на входе в турбину

T1

К

1023

Температура воздуха на входе в камеру сгорания

T5

К

665

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

749

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

575

Расход циклового воздуха

G3

кг/с

58,2

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

58,6



Q2

м3

45,7

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

58,6



Q

м3

96,1

Степень повышения давления воздуха в компрессоре

εк

-

4,6

Коэффициент избытка воздуха

αв

-

7,63

Содержание кислорода в сухих продуктах сгорания

O2

%

18,5

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

1,42

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

74

- оксида углерода

CCO

мг/м3

45

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

180

- оксида углерода

мг/м3

110

Мощность выброса:







- оксидов азота

г/с

3,33

- оксида углерода

MCO

г/с

2,03

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

5,01

- оксида углерода

г/м3

3,06

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

149,68

- оксида углерода

mCO

г/ГДж

91,47

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

2,00

- оксида углерода

г/кВт·ч

1,22

Высота выхлопной трубы (шахты)

H

м

25,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,0 (2 шт.)

Площадь сечения выхлопных труб (шахт)

S

м2

6,28

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

15,3

Таблица 12

Тип ГПА-ГТ-750-6М ДОН-1-3

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

6,0

Эффективный КПД в станционных условиях

ηc

%

30,0

Расход топливного газа

qтг

м3

2154

Gтг

кг/с

0,400

Температура продуктов сгорания на входе в турбину

T1

К

1023

Температура воздуха на входе в камеру сгорания

T5

К

693

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

749

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

538

Расход циклового воздуха

G3

кг/с

58,2

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

58,6



Q2

м3

45,6

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

58,6



Q

м3

89,8

Степень повышения давления воздуха в компрессоре

εк

-

4,6

Коэффициент избытка воздуха

αв

-

8,48

Содержание кислорода в сухих продуктах сгорания

O2

%

18,8

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

1,26

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

105

- оксида углерода

CCO

мг/м3

33

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

290

- оксида углерода

мг/м3

90

Мощность выброса:







- оксидов азота

г/с

4,83

- оксида углерода

MCO

г/с

1,50

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

8,06

- оксида углерода

г/м3

2,50

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

241,15

- оксида углерода

mCO

г/ГДж

74,84

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

2,90

- оксида углерода

г/кВт·ч

0,90

Высота выхлопной трубы (шахты)

H

м

25,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,0 (2 шт.)

Площадь сечения выхлопных труб (шахт)

S

м2

6,28

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

14,3

Таблица 13

Тип ГПА-ГТН-6

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

6,3

Эффективный КПД в станционных условиях

ηc

%

24,0

Расход топливного газа

qтг

м3

2827

Gтг

кг/с

0,525

Температура продуктов сгорания на входе в турбину

T1

К

1033

Температура воздуха на входе в камеру сгорания

T5

К

508

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

688

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

688

Расход циклового воздуха

G3

кг/с

47,0

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

47,5



Q2

м3

37,1

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

47,5



Q

м3

93,5

Степень повышения давления воздуха в компрессоре

εк

-

5,7

Коэффициент избытка воздуха

αв

-

5,22

Содержание кислорода в сухих продуктах сгорания

O2

%

17,3

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,08

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

92

- оксида углерода

CCO

мг/м3

150

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

245

Мощность выброса:







- оксидов азота

г/с

3,28

- оксида углерода

MCO

г/с

5,35

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

6,81

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

203,73

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,88

- оксида углерода

г/кВт·ч

3,06

Высота выхлопной трубы (шахты)

H

м

23,5

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,5

Площадь сечения выхлопных труб (шахт)

S

м2

4,9

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

19,1

Таблица 14

Тип ГПА-ГТН-6У

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

6,3

Эффективный КПД в станционных условиях

ηc

%

30,5

Расход топливного газа

qтг

м3

2224

Gтг

кг/с

0,413

Температура продуктов сгорания на входе в турбину

T1

К

1193

Температура воздуха на входе в камеру сгорания

T5

К

695

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

683

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

683

Расход циклового воздуха

G3

кг/с

32,1

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

32,5



Q2

м3

25,4

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

32,5



Q

м3

63,6

Степень повышения давления воздуха в компрессоре

εк

-

12,0

Коэффициент избытка воздуха

αв

-

4,53

Содержание кислорода в сухих продуктах сгорания

O2

%

16,8

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,40

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

105

- оксида углерода

CCO

мг/м3

105

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

150

Мощность выброса:







- оксидов азота

г/с

2,58

- оксида углерода

MCO

г/с

2,58

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

4,17

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

124,73

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,48

- оксида углерода

г/кВт·ч

1,48

Высота выхлопной трубы (шахты)

H

м

-

Диаметр (размеры) выхлопной трубы (шахты)

D

м

-

Площадь сечения выхлопных труб (шахт)

S

м2

-

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

-

Таблица 15

Тип ГПА-ГПА-Ц-6,3 (двигатель НК-12СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

6,3

Эффективный КПД в станционных условиях

ηc

%

24,0

Расход топливного газа

qтг

м3

2827

Gтг

кг/с

0,525

Температура продуктов сгорания на входе в турбину

T1

К

947

Температура воздуха на входе в камеру сгорания

T5

К

593

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

598

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

590

Расход циклового воздуха

G3

кг/с

57,1

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

57,6



Q2

м3

44,9

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

59,9



Q

м3

101,8

Степень повышения давления воздуха в компрессоре

εк

-

8,9

Коэффициент избытка воздуха

αв

-

6,34

Содержание кислорода в сухих продуктах сгорания

O2

%

18,0

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

1,70

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

69

- оксида углерода

CCO

мг/м3

149

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

140

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

3,06

- оксида углерода

MCO

г/с

6,55

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

3,89

- оксида углерода

г/м3

8,75

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

116,42

- оксида углерода

mCO

г/ГДж

249,47

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,74

- оксида углерода

г/кВт·ч

3,73

Высота выхлопной трубы (шахты)

H

м

9,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,3´2,9

Площадь сечения выхлопных труб (шахт)

S

м2

6,7

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

15,2

Таблица 16

Тип ГПА-ГПА-Ц-6,3А (двигатель Д-336)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

6,3

Эффективный КПД в станционных условиях

ηc

%

30,0

Расход топливного газа

qтг

м3

2261

Gтг

кг/с

0,420

Температура продуктов сгорания на входе в турбину

T1

К

1280

Температура воздуха на входе в камеру сгорания

T5

К

704

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

708

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

708

Расход циклового воздуха

G3

кг/с

31,9

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

32,3



Q2

м3

25,3

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

32,3



Q

м3

65,6

Степень повышения давления воздуха в компрессоре

εк

-

15,9

Коэффициент избытка воздуха

αв

-

4,43

Содержание кислорода в сухих продуктах сгорания

O2

%

16,7

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,46

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

107

- оксида углерода

CCO

мг/м3

214

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

2,62

- оксида углерода

MCO

г/с

5,24

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,46

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,48

- оксида углерода

г/кВт·ч

2,96

Высота выхлопной трубы (шахты)

H

м

9,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,3´2,9

Площадь сечения выхлопных труб (шахт)

S

м2

6,7

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

9,0

Таблица 17

Тип ГПА-ГПА-Ц-6,3С (двигатель НК-14 СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

6,3

Эффективный КПД в станционных условиях

ηc

%

30,5

Расход топливного газа

qтг

м3

2224

Gтг

кг/с

0,413

Температура продуктов сгорания на входе в турбину

T1

К

1295

Температура воздуха на входе в камеру сгорания

T5

К

672

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

696

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

696

Расход циклового воздуха

G3

кг/с

29,7

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

30,1



Q2

м3

23,6

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

30,1



Q

м3

60,1

Степень повышения давления воздуха в компрессоре

εк

-

13,4

Коэффициент избытка воздуха

αв

-

4,19

Содержание кислорода в сухих продуктах сгорания

O2

%

16,4

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,61

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

115

- оксида углерода

CCO

мг/м3

229

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

2,58

- оксида углерода

MCO

г/с

5,16

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,46

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,48

- оксида углерода

г/кВт·ч

2,96

Высота выхлопной трубы (шахты)

H

м

9,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,3´2,9

Площадь сечения выхлопных труб (шахт)

S

м2

6,7

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

9,0

Таблица 18

Тип ГПА-ГПА-Ц-6,3Б (двигатель НК-14 СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

6,3

Эффективный КПД в станционных условиях

ηc

%

29,0

Расход топливного газа

qтг

м3

2339

Gтг

кг/с

0,434

Температура продуктов сгорания на входе в турбину

T1

К

1190

Температура воздуха на входе в камеру сгорания

T5

К

575

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

770

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

770

Расход циклового воздуха

G3

кг/с

34,6

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

34,7



Q2

м3

27,1

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

36,1



Q

м3

79,8

Степень повышения давления воздуха в компрессоре

εк

-

9,7

Коэффициент избытка воздуха

αв

-

4,64

Содержание кислорода в сухих продуктах сгорания

O2

%

16,8

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,37

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

105

- оксида углерода

CCO

мг/м3

209

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

2,71

- оксида углерода

MCO

г/с

5,42

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,47

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,55

- оксида углерода

г/кВт·ч

3,10

Высота выхлопной трубы (шахты)

H

м

9,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,3´2,9

Площадь сечения выхлопных труб (шахт)

S

м2

6,7

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

11,9

Таблица 19

Тип ГПА-ГПА-Ц-8Б (двигатель НК-14 СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

8,0

Эффективный КПД в станционных условиях

ηc

%

30,0

Расход топливного газа

qтг

м3

2872

Gтг

кг/с

0,533

Температура продуктов сгорания на входе в турбину

T1

К

1240

Температура воздуха на входе в камеру сгорания

T5

К

590

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

810

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

810

Расход циклового воздуха

G3

кг/с

36,6

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

37,1



Q2

м3

29,1

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

37,1



Q

м3

86,3

Степень повышения давления воздуха в компрессоре

εк

-

10,5

Коэффициент избытка воздуха

αв

-

4,00

Содержание кислорода в сухих продуктах сгорания

O2

%

16,2

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,74

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

120

- оксида углерода

CCO

мг/м3

239

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

3,33

- оксида углерода

MCO

г/с

6,66

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,46

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,50

- оксида углерода

г/кВт·ч

3,00

Высота выхлопной трубы (шахты)

H

м

9,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,3´2,9

Площадь сечения выхлопных труб (шахт)

S

м2

6,7

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

12,9

Таблица 20

Тип ГПА-АГПУ-8 "Волга" (двигатель НК-14 СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

8,0

Эффективный КПД в станционных условиях

ηc

%

30,0

Расход топливного газа

qтг

м3

2872

Gтг

кг/с

0,533

Температура продуктов сгорания на входе в турбину

T1

К

1240

Температура воздуха на входе в камеру сгорания

T5

К

590

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

810

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

810

Расход циклового воздуха

G3

кг/с

37,0

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

37,1



Q2

м3

29,1

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

37,1



Q

м3

86,3

Степень повышения давления воздуха в компрессоре

εк

-

10,5

Коэффициент избытка воздуха

αв

-

4,00

Содержание кислорода в сухих продуктах сгорания

O2

%

16,2

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,74

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

120

- оксида углерода

CCO

мг/м3

239

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

3,33

- оксида углерода

MCO

г/с

6,66

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,46

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,50

- оксида углерода

г/кВт·ч

3,00

Высота выхлопной трубы (шахты)

H

м

24,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,0

Площадь сечения выхлопных труб (шахт)

S

м2

3,14

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

27,5

Таблица 21

Тип ГПА-ГПА-Ц-10Б (двигатель НК-14СТ-10)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

10,0

Эффективный КПД в станционных условиях

ηc

%

33,0

Расход топливного газа

qтг

м3

3263

Gтг

кг/с

0,606

Температура продуктов сгорания на входе в турбину

T1

К

1343

Температура воздуха на входе в камеру сгорания

T5

К

610

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

780

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

780

Расход циклового воздуха

G3

кг/с

37,0

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

37,1



Q2

м3

29.2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

37,1



Q

м3

83,4

Степень повышения давления воздуха в компрессоре

εк

-

10,5

Коэффициент избытка воздуха

αв

-

3,52

Содержание кислорода в сухих продуктах сгорания

O2

%

15,5

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

3,13

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

137

- оксида углерода

CCO

мг/м3

275

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

3,78

- оксида углерода

MCO

г/с

7,56

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

249,47

- оксида углерода

mCO

г/ГДж

124,73

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,36

- оксида углерода

г/кВт·ч

2,73

Высота выхлопной трубы (шахты)

H

м

12,93

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,84´2,84

Площадь сечения выхлопных труб (шахт)

S

м2

8,07

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

10,3

Таблица 22

Тип ГПА-ГТК-10, ГТК-10М1 модернизация камеры сгорания:

ОАО "ОРМА", НПП "ЭСТ"/НПФ "Теплофизика" (степень регенерации - 0,7)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

10,0

Эффективный КПД в станционных условиях

ηc

%

29,0

Расход топливного газа

qтг

м3

3713

Gтг

кг/с

0,689

Температура продуктов сгорания на входе в турбину

T1

К

1053

Температура воздуха на входе в камеру сгорания

T5

К

694

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

793

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

575

Расход циклового воздуха

G3

кг/с

84,7

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

85,4



Q2

м3

66,5

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

85,4



Q

м3

140,1

Степень повышения давления воздуха в компрессоре

εк

-

4,4

Коэффициент избытка воздуха

αв

-

7,16

Содержание кислорода в сухих продуктах сгорания

O2

%

18,3

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

1,50

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

80/27

- оксида углерода

CCO

мг/м3

27/80

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

180/60

- оксида углерода

мг/м3

60/180

Мощность выброса:







- оксидов азота

г/с

5,16/1,72

- оксида углерода

MCO

г/с

1,72/5,16

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

5,00/1,67

- оксида углерода

г/м3

1,67/5,00

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

149,68/49,89

- оксида углерода

mCO

г/ГДж

49,89/149,68

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,86/0,62

- оксида углерода

г/кВт·ч

0,62/1,86

Высота выхлопной трубы (шахты)

H

м

22,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,3 (2 шт.)

Площадь сечения выхлопных труб (шахт)

S

м2

8,3

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

16,9

Таблица 23

Тип ГПА-ГТК-10М2, модернизация камеры сгорания:

ОАО "ОРМА", НПП "ЭСТ"/УНПФ "Теплофизика" (степень регенерации - 0,75)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

10,0

Эффективный КПД в станционных условиях

ηc

%

30,5

Расход топливного газа

qтг

м3

3531

Gтг

кг/с

0,655

Температура продуктов сгорания на входе в турбину

T1

К

1083

Температура воздуха на входе в камеру сгорания

T5

К

692

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

823

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

564

Расход циклового воздуха

G3

кг/с

84,7

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

85,4



Q2

м3

66,5

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

85,4



Q

м3

137,4

Степень повышения давления воздуха в компрессоре

εк

-

4,2

Коэффициент избытка воздуха

αв

-

7,53

Содержание кислорода в сухих продуктах сгорания

O2

%

18,5

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

1,42

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

74/25

- оксида углерода

CCO

мг/м3

25/74

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

180/60

- оксида углерода

мг/м3

60/180

Мощность выброса:







- оксидов азота

г/с

4,91/1,64

- оксида углерода

MCO

г/с

1,64/4,91

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

5,00/1,67

- оксида углерода

г/м3

1,67/5,00

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

149,68/49,89

- оксида углерода

mCO

г/ГДж

49,89/149,68

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,77/0,59

- оксида углерода

г/кВт·ч

0,59/1,77

Высота выхлопной трубы (шахты)

H

м

22,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,3 (2 шт.)

Площадь сечения выхлопных труб (шахт)

S

м2

8,3

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

16,6

Таблица 24

Тип ГПА-ГТК-10М3, модернизация камеры сгорания:

ОАО "ОРМА", НПП "ЭСТ"/УНПФ "Теплофизика" (степень регенерации - 0,8)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

10,3

Эффективный КПД в станционных условиях

ηc

%

32,2

Расход топливного газа

qтг

м3

3445

Gтг

кг/с

0,621

Температура продуктов сгорания на входе в турбину

T1

К

1083

Температура воздуха на входе в камеру сгорания

T5

К

692

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

823

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

547

Расход циклового воздуха

G3

кг/с

84,7

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

85,3



Q2

м3

66,4

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

85,3



Q

м3

133,0

Степень повышения давления воздуха в компрессоре

εк

-

4,2

Коэффициент избытка воздуха

αв

-

7,72

Содержание кислорода в сухих продуктах сгорания

O2

%

18,5

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

1,39

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

74/25

- оксида углерода

CCO

мг/м3

25/74

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

180/60

- оксида углерода

мг/м3

60/180

Мощность выброса:







- оксидов азота

г/с

4,79/1,60

- оксида углерода

MCO

г/с

1,60/4,79

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

5,00/1,67

- оксида углерода

г/м3

1,67/5,00

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

149,68/49,89

- оксида углерода

mCO

г/ГДж

49,89/149,68

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,68/0,56

- оксида углерода

г/кВт·ч

0,56/1,68

Высота выхлопной трубы (шахты)

H

м

22,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,3 (2 шт.)

Площадь сечения выхлопных труб (шахт)

S

м2

8,3

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

16,0

Таблица 25

Тип ГПА - ГПУ-10 (двигатель ДР-59)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

10,0

Эффективный КПД в станционных условиях

ηc

%

27,6

Расход топливного газа

qтг

м3

3905

Gтг

кг/с

0,723

Температура продуктов сгорания на входе в турбину

T1

К

1058

Температура воздуха на входе в камеру сгорания

T5

К

603

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

623

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

603

Расход циклового воздуха

G3

кг/с

80,75

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

81,5



Q2

м3

63,5

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

86,7



Q

м3

140,3

Степень повышения давления воздуха в компрессоре

εк

-

10,1

Коэффициент избытка воздуха

αв

-

6,50

Содержание кислорода в сухих продуктах сгорания

O2

%

18,1

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

1,65

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

69

- оксида углерода

CCO

мг/м3

29

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

145

- оксида углерода

мг/м3

60

Мощность выброса:







- оксидов азота

г/с

4,37

- оксида углерода

MCO

г/с

1,81

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,03

- оксида углерода

г/м3

1,81

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

120,58

- оксида углерода

mCO

г/ГДж

49,89

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,58

- оксида углерода

г/кВт·ч

0,65

Высота выхлопной трубы (шахты)

H

м

12,2

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,6´3,0

Площадь сечения выхлопных труб (шахт)

S

м2

7,8

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

18,0

Таблица 26

Тип ГПА - ГТК-10И (двигатель MS-3002)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

10,3

Эффективный КПД в станционных условиях

ηc

%

25,9

Расход топливного газа

qтг

м3

4282

Gтг

кг/с

0,794

Температура продуктов сгорания на входе в турбину

T1

К

1216

Температура воздуха на входе в камеру сгорания

T5

К

540

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

806

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

806

Расход циклового воздуха

G3

кг/с

51,0

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

51,8



Q2

м3

40,6

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

51,8



Q

м3

119,9

Степень повышения давления воздуха в компрессоре

εк

-

7,1

Коэффициент избытка воздуха

αв

-

3,74

Содержание кислорода в сухих продуктах сгорания

O2

%

15,8

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,93

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

199

- оксида углерода

CCO

мг/м3

52

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

230

- оксида углерода

мг/м3

60

Мощность выброса:







- оксидов азота

г/с

7,61

- оксида углерода

MCO

г/с

1,99

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

6,39

- оксида углерода

г/м3

1,67

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

191,26

- оксида углерода

mCO

г/ГДж

49,89

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

2,66

- оксида углерода

г/кВт·ч

0,69

Высота выхлопной трубы (шахты)

H

м

12,3

Диаметр (размеры) выхлопной трубы (шахты)

D

м

1,7´2,5

Площадь сечения выхлопных труб (шахт)

S

м2

4,25

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

28,2

Таблица 27

Тип ГПА - ГТК-10ИР (двигатель MS-3002)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

9,5

Эффективный КПД в станционных условиях

ηc

%

33,0

Расход топливного газа

qтг

м3

3100

Gтг

кг/с

0,575

Температура продуктов сгорания на входе в турбину

T1

К

1227

Температура воздуха на входе в камеру сгорания

T5

К

688

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

816

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

626

Расход циклового воздуха

G3

кг/с

51,5

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

52,1



Q2

м3

40,7

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

52,1



Q

м3

93,3

Степень повышения давления воздуха в компрессоре

εк

-

7,3

Коэффициент избытка воздуха

αв

-

17,3

Содержание кислорода в сухих продуктах сгорания

O2

%

5,22

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,08

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

141

- оксида углерода

CCO

мг/м3

92

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

230

- оксида углерода

мг/м3

150

Мощность выброса:







- оксидов азота

г/с

5,51

- оксида углерода

MCO

г/с

3,59

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

6,39

- оксида углерода

г/м3

4,17

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

191,26

- оксида углерода

mCO

г/ГДж

124,73

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

2,09

- оксида углерода

г/кВт·ч

1,36

Высота выхлопной трубы (шахты)

H

м

21,5

Диаметр (размеры) выхлопной трубы (шахты)

D

м

1,9

Площадь сечения выхлопных труб (шахт)

S

м2

2,83

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

33,0

Таблица 28

Тип ГПА - ГПА-10МН70 (двигатель ДН-70)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

10,0

Эффективный КПД в станционных условиях

ηc

%

35,0

Расход топливного газа

qтг

м3

3077

Gтг

кг/с

0,571

Температура продуктов сгорания на входе в турбину

T1

К

1456

Температура воздуха на входе в камеру сгорания

T5

К

747

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

739

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

739

Расход циклового воздуха

G3

кг/с

35,6

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

36,2



Q2

м3

28,4

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

36,2



Q

м3

76,8

Степень повышения давления воздуха в компрессоре

εк

-

19,5

Коэффициент избытка воздуха

αв

-

3,63

Содержание кислорода в сухих продуктах сгорания

O2

%

15,7

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

3,02

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

88

- оксида углерода

CCO

мг/м3

88

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

100

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

2,38

- оксида углерода

MCO

г/с

2,38

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

2,78

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

83,16

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

0,86

- оксида углерода

г/кВт·ч

0,86

Высота выхлопной трубы (шахты)

H

м

-

Диаметр (размеры) выхлопной трубы (шахты)

D

м

-

Площадь сечения выхлопных труб (шахт)

S

м2

-

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

-

Таблица 29

Тип ГПА- PGT-10

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

10,04

Эффективный КПД в станционных условиях

ηc

%

31,6

Расход топливного газа

qтг

м3

3421

Gтг

кг/с

0,635

Температура продуктов сгорания на входе в турбину

T1

К

1343

Температура воздуха на входе в камеру сгорания

T5

К

699

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

745

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

745

Расход циклового воздуха

G3

кг/с

41,7

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

42,3



Q2

м3

33,2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

42,3



Q

м3

90,6

Степень повышения давления воздуха в компрессоре

εк

-

14,0

Коэффициент избытка воздуха

αв

-

3,83

Содержание кислорода в сухих продуктах сгорания

O2

%

16,0

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,86

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

125

- оксида углерода

CCO

мг/м3

83

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

3,97

- оксида углерода

MCO

г/с

2,64

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,42

- оксида углерода

г/кВт·ч

0,95

Высота выхлопной трубы (шахты)

H

м

22,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,3

Площадь сечения выхлопных труб (шахт)

S

м2

4,15

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

21,8

Таблица 30

Тип ГПА- ГПА-10Урал, ГПА-10 ПХГ Урал (двигатель ПС-90ГП-3)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

10,0

Эффективный КПД в станционных условиях

ηc

%

0,314

Расход топливного газа

qтг

м3

3429

Gтг

кг/с

0,637

Температура продуктов сгорания на входе в турбину

T1

К

1248

Температура воздуха на входе в камеру сгорания

T5

К

665

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

749

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

749

Расход циклового воздуха

G3

кг/с

45,1

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

43,9



Q2

м3

34,4

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

43,9



Q

м3

94,4

Степень повышения давления воздуха в компрессоре

εк

-

14,7

Коэффициент избытка воздуха

αв

-

3,96

Содержание кислорода в сухих продуктах сгорания

O2

%

16,1

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,76

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

82

- оксида углерода

CCO

мг/м3

82

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

100

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

2,65

- оксида углерода

MCO

г/с

2,65

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

2,78

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

83,16

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

0,96

- оксида углерода

г/кВт·ч

0,96

Высота выхлопной трубы (шахты)

H

м

25,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,2

Площадь сечения выхлопных труб (шахт)

S

м2

3,8

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

24,8

Таблица 31

Тип ГПА - ГПА-12Урал (двигатель ПС-90ГП-1)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

12,0

Эффективный КПД в станционных условиях

ηc

%

34,0

Расход топливного газа

qтг

м3

3801

Gтг

кг/с

0,705

Температура продуктов сгорания на входе в турбину

T1

К

1353

Температура воздуха на входе в камеру сгорания

T5

К

683

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

813

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

813

Расход циклового воздуха

G3

кг/с

47,5

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

47,0



Q2

м3

36,8

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

47,0



Q

м3

109,6

Степень повышения давления воздуха в компрессоре

εк

-

15,8

Коэффициент избытка воздуха

αв

-

3,82

Содержание кислорода в сухих продуктах сгорания

O2

%

16,0

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,87

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

125

- оксида углерода

CCO

мг/м3

83

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

4,40

- оксида углерода

MCO

г/с

2,94

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,32

- оксида углерода

г/кВт·ч

0,88

Высота выхлопной трубы (шахты)

H

м

21,5

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,0

Площадь сечения выхлопных труб (шахт)

S

м2

3,14

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

34,9

Таблица 32

Тип ГПА - ГПА-12Р Урал (двигатель ПС-90ГП-1)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

12,0

Эффективный КПД в станционных условиях

ηc

%

34,0

Расход топливного газа

qтг

м3

3801

Gтг

кг/с

0,705

Температура продуктов сгорания на входе в турбину

T1

К

1353

Температура воздуха на входе в камеру сгорания

T5

К

683

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

813

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

813

Расход циклового воздуха

G3

кг/с

47,5

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

47,0



Q2

м3

36,8

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

47,0



Q

м3

109,6

Степень повышения давления воздуха в компрессоре

εк

-

15,8

Коэффициент избытка воздуха

αв

-

3,82

Содержание кислорода в сухих продуктах сгорания

O2

%

16,0

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,87

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

125

- оксида углерода

CCO

мг/м3

83

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

4,40

- оксида углерода

MCO

г/с

2,94

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,32

- оксида углерода

г/кВт·ч

0,88

Высота выхлопной трубы (шахты)

H

м

22,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,3

Площадь сечения выхлопных труб (шахт)

S

м2

4,15

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

26,4

Таблица 33

Тип ГПА - ГПА-Ц-12Р Урал (двигатель ПС-90ГП-1)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

12,0

Эффективный КПД в станционных условиях

ηc

%

34,0

Расход топливного газа

qтг

м3

3801

Gтг

кг/с

0,705

Температура продуктов сгорания на входе в турбину

T1

К

1353

Температура воздуха на входе в камеру сгорания

T5

К

683

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

813

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

813

Расход циклового воздуха

G3

кг/с

47,5

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

47,0



Q2

м3

36,8

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

47,0



Q

м3

100,3

Степень повышения давления воздуха в компрессоре

εк

-

15,8

Коэффициент избытка воздуха

αв

-

3,82

Содержание кислорода в сухих продуктах сгорания

O2

%

16,1

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,87

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

125

- оксида углерода

CCO

мг/м3

83

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

4,40

- оксида углерода

MCO

г/с

2,94

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,32

- оксида углерода

г/кВт·ч

0,88

Высота выхлопной трубы (шахты)

H

м

13,5

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,8´4,3

Площадь сечения выхлопных труб (шахт)

S

м2

12,0

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

9,1

Таблица 34

Тип ГПА - Коберра-182 (двигатель Эйвон)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

12,9

Эффективный КПД в станционных условиях

ηc

%

27,5

Расход топливного газа

qтг

м3

5051

Gтг

кг/с

0,937

Температура продуктов сгорания на входе в турбину

T1

К

1160

Температура воздуха на входе в камеру сгорания

T5

К

585

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

684

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

684

Расход циклового воздуха

G3

кг/с

76,7

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

77,6



Q2

м3

60,7

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

77,6



Q

м3

152,1

Степень повышения давления воздуха в компрессоре

εк

-

9,0

Коэффициент избытка воздуха

αв

-

4,76

Содержание кислорода в сухих продуктах сгорания

O2

%

17,0

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,3

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

133

- оксида углерода

CCO

мг/м3

139

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

200

- оксида углерода

мг/м3

210

Мощность выброса:







- оксидов азота

г/с

7,81

- оксида углерода

MCO

г/с

8,20

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

5,56

- оксида углерода

г/м3

5,84

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

166,31

- оксида углерода

mCO

г/ГДж

174,63

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

2,18

- оксида углерода

г/кВт·ч

2,29

Высота выхлопной трубы (шахты)

H

м

11,3

Диаметр (размеры) выхлопной трубы (шахты)

D

м

3,0

Площадь сечения выхлопных труб (шахт)

S

м2

7,1

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

21,4

Таблица 35

Тип ГПА-ГТН-16

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

29,0

Расход топливного газа

qтг

м3

5941

Gтг

кг/с

1,103

Температура продуктов сгорания на входе в турбину

T1

К

1193

Температура воздуха на входе в камеру сгорания

T5

К

627

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

681

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

681

Расход циклового воздуха

G3

кг/с

85,0

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

86,1



Q2

м3

67,4

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

86,1



Q

м3

168,1

Степень повышения давления воздуха в компрессоре

εк

-

11,5

Коэффициент избытка воздуха

αв

-

4,49

Содержание кислорода в сухих продуктах сгорания

O2

%

16,7

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,43

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

179

- оксида углерода

CCO

мг/м3

200

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

250

- оксида углерода

мг/м3

280

Мощность выброса:







- оксидов азота

г/с

11,80

- оксида углерода

MCO

г/с

12,85

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

6,95

- оксида углерода

г/м3

7,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

207,89

- оксида углерода

mCO

г/ГДж

232,84

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

2,59

- оксида углерода

г/кВт·ч

2,90

Высота выхлопной трубы (шахты)

H

м

28,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

3,2

Площадь сечения выхлопных труб (шахт)

S

м2

8,0

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

21,0

Таблица 36

Тип ГПА- ГПУ-16 (двигатель ДЖ-59)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

30,0

Расход топливного газа

qтг

м3

5748

Gтг

кг/с

1,08

Температура продуктов сгорания на входе в турбину

T1

К

1135

Температура воздуха на входе в камеру сгорания

T5

К

653

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

631

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

631

Расход циклового воздуха

G3

кг/с

96,5

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

97,6



Q2

м3

76,2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

97,6



Q

м3

176,2

Степень повышения давления воздуха в компрессоре

εк

-

12,7

Коэффициент избытка воздуха

αв

-

5,27

Содержание кислорода в сухих продуктах сгорания

O2

%

17,4

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,05

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

89

- оксида углерода

CCO

мг/м3

48

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

80

Мощность выброса:







- оксидов азота

г/с

6,66

- оксида углерода

MCO

г/с

3,55

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

2,22

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

66,53

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,50

- оксида углерода

г/кВт·ч

0,80

Высота выхлопной трубы (шахты)

H

м

13,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,8´4,1

Площадь сечения выхлопных труб (шахт)

S

м2

11,5

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

15,3

Таблица 37

Тип ГПА- ГПА-Ц-16 (двигатель НК-16СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

27,4

Расход топливного газа

qтг

м3

6270

Gтг

кг/с

1,163

Температура продуктов сгорания на входе в турбину

T1

К

1130

Температура воздуха на входе в камеру сгорания

T5

К

586

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

685

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

685

Расход циклового воздуха

G3

кг/с

101,9

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

103,0



Q2

м3

80,5

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

103,0



Q

м3

202,0

Степень повышения давления воздуха в компрессоре

εк

-

9,7

Коэффициент избытка воздуха

αв

-

5,11

Содержание кислорода в сухих продуктах сгорания

O2

%

17,2

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,13

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

95

- оксида углерода

CCO

мг/м3

189

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

7,26

- оксида углерода

MCO

г/с

14,52

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,47

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,64

- оксида углерода

г/кВт·ч

3,27

Высота выхлопной трубы (шахты)

H

м

13,5

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,8´4,3

Площадь сечения выхлопных труб (шахт)

S

м2

12,0

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

16,8

Таблица 38

Тип ГПА - ГПА-16МЖ (двигатель ДЖ-59)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

30,0

Расход топливного газа

qтг

м3

5748

Gтг

кг/с

1,08

Температура продуктов сгорания на входе в турбину

T1

К

1135

Температура воздуха на входе в камеру сгорания

T5

К

653

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

631

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

631

Расход циклового воздуха

G3

кг/с

96,5

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

97,6



Q2

м3

76,2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

97,6



Q

м3

176,2

Степень повышения давления воздуха в компрессоре

εк

-

12,7

Коэффициент избытка воздуха

αв

-

5,27

Содержание кислорода в сухих продуктах сгорания

O2

%

17,4

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,05

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

89

- оксида углерода

CCO

мг/м3

48

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

80

Мощность выброса:







- оксидов азота

г/с

6,66

- оксида углерода

MCO

г/с

3,55

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

2,22

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

66,53

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,50

- оксида углерода

г/кВт·ч

0,80

Высота выхлопной трубы (шахты)

H

м

18,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

4,2

Площадь сечения выхлопных труб (шахт)

S

м2

13,9

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

12,7

Таблица 39

Тип ГПА - Коберра 16МГ (двигатель ДГ90)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

34,0

Расход топливного газа

qтг

м3

5068

Gтг

кг/с

0,941

Температура продуктов сгорания на входе в турбину

T1

К

1343

Температура воздуха на входе в камеру сгорания

T5

К

693

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

703

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

703

Расход циклового воздуха

G3

кг/с

69,1

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

70,0



Q2

м3

54,8

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

70,0



Q

м3

141,1

Степень повышения давления воздуха в компрессоре

εк

-

19,0

Коэффициент избытка воздуха

αв

-

4,28

Содержание кислорода в сухих продуктах сгорания

O2

%

16,5

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,55

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

112

- оксида углерода

CCO

мг/м3

224

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

5,87

- оксида углерода

MCO

г/с

11,75

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,47

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,32

- оксида углерода

г/кВт·ч

2,65

Высота выхлопной трубы (шахты)

H

м

25,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,5

Площадь сечения выхлопных труб (шахт)

S

м2

4,91

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

28,7

Таблица 40

Тип ГПА- ГПА-16МГ (двигатель ДГ90)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

34,0

Расход топливного газа

qтг

м3

5068

Gтг

кг/с

0,941

Температура продуктов сгорания на входе в турбину

T1

К

1343

Температура воздуха на входе в камеру сгорания

T5

К

693

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

703

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

703

Расход циклового воздуха

G3

кг/с

69,1

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

70,0



Q2

м3

54,8

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

70,0



Q

м3

141,1

Степень повышения давления воздуха в компрессоре

εк

-

19,0

Коэффициент избытка воздуха

αв

-

4,28

Содержание кислорода в сухих продуктах сгорания

O2

%

16,5

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,55

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

112

- оксида углерода

CCO

мг/м3

224

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

5,87

- оксида углерода

MCO

г/с

11,75

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,47

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,32

- оксида углерода

г/кВт·ч

2,65

Высота выхлопной трубы (шахты)

H

м

13,5

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,8´4,3

Площадь сечения выхлопных труб (шахт)

S

м2

12,0

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

11,8

Таблица 41

Тип ГПА - ГПА-Ц-16С (двигатель ДГ-90 со штатной/малоэмиссионной камерой сгорания)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

34,0

Расход топливного газа

qтг

м3

5068

Gтг

кг/с

0,941

Температура продуктов сгорания на входе в турбину

T1

К

1343

Температура воздуха на входе в камеру сгорания

T5

К

693

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

703

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

703

Расход циклового воздуха

G3

кг/с

69,1

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

70,0



Q2

м3

54,8

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

70,0



Q

м3

141,1

Степень повышения давления воздуха в компрессоре

εк

-

19,0

Коэффициент избытка воздуха

αв

-

4,28

Содержание кислорода в сухих продуктах сгорания

O2

%

16,5

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,55

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

112/60

- оксида углерода

CCO

мг/м3

224/112

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150/80

- оксида углерода

мг/м3

300/150

Мощность выброса:







- оксидов азота

г/с

5,87/3,13

- оксида углерода

MCO

г/с

11,75/5,87

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17/2,22

- оксида углерода

г/м3

8,34/4,17

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73/66,53

- оксида углерода

mCO

г/ГДж

249,47/124,73

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,32/0,71

- оксида углерода

г/кВт·ч

2,65/1,32

Высота выхлопной трубы (шахты)

H

м

25,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,5

Площадь сечения выхлопных труб (шахт)

S

м2

4,91

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

28,8

Таблица 42

Тип ГПА- ГТН-16М-1

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

31,0

Расход топливного газа

qтг

м3

5558

Gтг

кг/с

1,03

Температура продуктов сгорания на входе в турбину

T1

К

1193

Температура воздуха на входе в камеру сгорания

T5

К

655

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

693

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

693

Расход циклового воздуха

G3

кг/с

83,9

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

84,9



Q2

м3

66,4

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

84,9



Q

м3

168,6

Степень повышения давления воздуха в компрессоре

εк

-

11,5

Коэффициент избытка воздуха

αв

-

4,74

Содержание кислорода в сухих продуктах сгорания

O2

%

16,9

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,30

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

109

- оксида углерода

CCO

мг/м3

204

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

6,44

- оксида углерода

MCO

г/с

12,88

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,47

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,45

- оксида углерода

г/кВт·ч

2,90

Высота выхлопной трубы (шахты)

H

м

-

Диаметр (размеры) выхлопной трубы (шахты)

D

м

-

Площадь сечения выхлопных труб (шахт)

S

м2

-

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

-

Таблица 43

Тип ГПА- ГПА-16 Урал (двигатель ПС-90ГП-2)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

36,3

Расход топливного газа

qтг

м3

4746

Gтг

кг/с

0,881

Температура продуктов сгорания на входе в турбину

T1

К

1400

Температура воздуха на входе в камеру сгорания

T5

К

753

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

813

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

813

Расход циклового воздуха

G3

кг/с

57,1

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

60,3



Q2

м3

47,3

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

60,3



Q

м3

140,8

Степень повышения давления воздуха в компрессоре

εк

-

20,0

Коэффициент избытка воздуха

αв

-

3,93

Содержание кислорода в сухих продуктах сгорания

O2

%

16,1

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,79

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

122

- оксида углерода

CCO

мг/м3

82

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

5,50

- оксида углерода

MCO

г/с

3,67

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,24

- оксида углерода

г/кВт·ч

0,83

Высота выхлопной трубы (шахты)

H

м

25,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,5

Площадь сечения выхлопных труб (шахт)

S

м2

4,91

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

28,7

Таблица 44

Тип ГПА - ГПА-16РУрал (двигатель ПС-90ГП-2)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

36,3

Расход топливного газа

qтг

м3

4746

Gтг

кг/с

0,881

Температура продуктов сгорания на входе в турбину

T1

К

1400

Температура воздуха на входе в камеру сгорания

T5

К

753

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

813

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

813

Расход циклового воздуха

G3

кг/с

57,1

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

60,3



Q2

м3

47,3

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

60,3



Q

м3

140,8

Степень повышения давления воздуха в компрессоре

εк

-

20,0

Коэффициент избытка воздуха

αв

-

3,93

Содержание кислорода в сухих продуктах сгорания

O2

%

16,1

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,79

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

122

- оксида углерода

CCO

мг/м3

82

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

5,50

- оксида углерода

MCO

г/с

3,67

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,24

- оксида углерода

г/кВт·ч

0,83

Высота выхлопной трубы (шахты)

H

м

22,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,3

Площадь сечения выхлопных труб (шахт)

S

м2

4,15

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

33,9

Таблица 45

Тип ГПА - Коберра 16РУрал (двигатель ПС-90ГП-2)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

36,3

Расход топливного газа

qтг

м3

4746

Gтг

кг/с

0,881

Температура продуктов сгорания на входе в турбину

T1

К

1400

Температура воздуха на входе в камеру сгорания

T5

К

753

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

813

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

813

Расход циклового воздуха

G3

кг/с

57,1

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

60,3



Q2

м3

47,3

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

60,3



Q

м3

140,8

Степень повышения давления воздуха в компрессоре

εк

-

20,0

Коэффициент избытка воздуха

αв

-

3,93

Содержание кислорода в сухих продуктах сгорания

O2

%

16,1

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,79

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

122

- оксида углерода

CCO

мг/м3

82

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

5,50

- оксида углерода

MCO

г/с

3,67

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,24

- оксида углерода

г/кВт·ч

0,83

Высота выхлопной трубы (шахты)

H

м

11,3

Диаметр (размеры) выхлопной трубы (шахты)

D

м

3,0

Площадь сечения выхлопных труб (шахт)

S

м2

7,1

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

19,8

Таблица 46

Тип ГПА - ГПА-Ц-16Р Урал (двигатель ПС-90ГП-2)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

36,3

Расход топливного газа

qтг

м3

4746

Gтг

кг/с

0,881

Температура продуктов сгорания на входе в турбину

T1

К

1400

Температура воздуха на входе в камеру сгорания

T5

К

753

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

813

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

813

Расход циклового воздуха

G3

кг/с

57,1

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

60,3



Q2

м3

47,3

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

60,3



Q

м3

140,8

Степень повышения давления воздуха в компрессоре

εк

-

20,0

Коэффициент избытка воздуха

αв

-

3,93

Содержание кислорода в сухих продуктах сгорания

O2

%

16,1

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,79

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

122

- оксида углерода

CCO

мг/м3

82

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

5,50

- оксида углерода

MCO

г/с

3,67

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,24

- оксида углерода

г/кВт·ч

0,83

Высота выхлопной трубы (шахты)

H

м

13,5

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,8´4,3

Площадь сечения выхлопных труб (шахт)

S

м2

12,0

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

11,7

Таблица 47

Тип ГПА- ГПУ-16Р Урал (двигатель ПС-90ГП-2)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

36,3

Расход топливного газа

qтг

м3

4746

Gтг

кг/с

0,881

Температура продуктов сгорания на входе в турбину

T1

К

1400

Температура воздуха на входе в камеру сгорания

T5

К

753

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

813

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

813

Расход циклового воздуха

G3

кг/с

57,1

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

60,3



Q2

м3

47,3

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

60,3



Q

м3

140,8

Степень повышения давления воздуха в компрессоре

εк

-

20,0

Коэффициент избытка воздуха

αв

-

3,93

Содержание кислорода в сухих продуктах сгорания

O2

%

16,1

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,79

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

122

- оксида углерода

CCO

мг/м3

82

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

5,50

- оксида углерода

MCO

г/с

3,67

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,24

- оксида углерода

г/кВт·ч

0,83

Высота выхлопной трубы (шахты)

H

м

13,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,8´4,1

Площадь сечения выхлопных труб (шахт)

S

м2

11,5

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

12,2

Таблица 48

Тип ГПА - ГПА-Ц-16 НК-38 (двигатель НК-38СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

36,5

Расход топливного газа

qтг

м3

4720

Gтг

кг/с

0,876

Температура продуктов сгорания на входе в турбину

T1

К

1456

Температура воздуха на входе в камеру сгорания

T5

К

821

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

721

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

721

Расход циклового воздуха

G3

кг/с

53,7

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

54,6



Q2

м3

42,8

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

54,6



Q

м3

113,1

Степень повышения давления воздуха в компрессоре

εк

-

25,9

Коэффициент избытка воздуха

αв

-

3,57

Содержание кислорода в сухих продуктах сгорания

O2

%

15,6

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

3,08

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

135

- оксида углерода

CCO

мг/м3

135

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

150

Мощность выброса:







- оксидов азота

г/с

5,47

- оксида углерода

MCO

г/с

5,47

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

4,17

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

124,73

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,23

- оксида углерода

г/кВт·ч

1,23

Высота выхлопной трубы (шахты)

H

м

13,5

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,8´4,3

Площадь сечения выхлопных труб (шахт)

S

м2

12,0

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

9,4

Таблица 49

Тип ГПА - ГПА-16 Волга (двигатель НК-38СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

36,5

Расход топливного газа

qтг

м3

4720

Gтг

кг/с

0,876

Температура продуктов сгорания на входе в турбину

T1

К

1456

Температура воздуха на входе в камеру сгорания

T5

К

821

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

721

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

721

Расход циклового воздуха

G3

кг/с

53,7

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

54,6



Q2

м3

42,8

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

54,6



Q

м3

113,1

Степень повышения давления воздуха в компрессоре

εк

-

25,9

Коэффициент избытка воздуха

αв

-

3,57

Содержание кислорода в сухих продуктах сгорания

O2

%

15,6

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

3,08

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

135

- оксида углерода

CCO

мг/м3

135

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

150

Мощность выброса:







- оксидов азота

г/с

5,47

- оксида углерода

MCO

г/с

5,47

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

4,17

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

124,73

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,23

- оксида углерода

г/кВт·ч

1,23

Высота выхлопной трубы (шахты)

H

м

25,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,8

Площадь сечения выхлопных труб (шахт)

S

м2

6,2

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

18,2

Таблица 50

Тип ГПА- ГПА-Ц-16АЛ

(двигатель АЛ-31 СТ со штатной/малоэмиссионной камерой сгорания)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

35,5

Расход топливного газа

qтг

м3

4853

Gтг

кг/с

0,901

Температура продуктов сгорания на входе в турбину

T1

К

1440

Температура воздуха на входе в камеру сгорания

T5

К

703

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

763

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

763

Расход циклового воздуха

G3

кг/с

64,5

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

65,4



Q2

м3

51,2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

65,4



Q

м3

143,2

Степень повышения давления воздуха в компрессоре

εк

-

17,5

Коэффициент избытка воздуха

αв

-

4,17

Содержание кислорода в сухих продуктах сгорания

O2

%

16,4

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,62

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

115/88

- оксида углерода

CCO

мг/м3

229/229

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150/110

- оксида углерода

мг/м3

300/300

Мощность выброса:







- оксидов азота

г/с

5,62/4,12

- оксида углерода

MCO

г/с

11,25/11,25

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17/3,06

- оксида углерода

г/м3

8,34/8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73/91,47

- оксида углерода

mCO

г/ГДж

249,46/249,46

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,27/0,93

- оксида углерода

г/кВт·ч

2,54/2,54

Высота выхлопной трубы (шахты)

H

м

20,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,5

Площадь сечения выхлопных труб (шахт)

S

м2

4,9

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

29,2

Таблица 51

Тип ГПА- PGT-21S (двигатель АЛ-31СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

35,5

Расход топливного газа

qтг

м3

4853

Gтг

кг/с

0,901

Температура продуктов сгорания на входе в турбину

T1

К

1440

Температура воздуха на входе в камеру сгорания

T5

К

703

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

763

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

763

Расход циклового воздуха

G3

кг/с

64,5

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

65,4



Q2

м3

51,2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

65,4



Q

м3

143,2

Степень повышения давления воздуха в компрессоре

εк

-

17,5

Коэффициент избытка воздуха

αв

-

4,17

Содержание кислорода в сухих продуктах сгорания

O2

%

16,4

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,62

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

115

- оксида углерода

CCO

мг/м3

229

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

5,62

- оксида углерода

MCO

г/с

11,25

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,46

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,27

- оксида углерода

г/кВт·ч

2,54

Высота выхлопной трубы (шахты)

H

м

30,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

3,54

Площадь сечения выхлопных труб (шахт)

S

м2

9,8

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

14,6

Таблица 52

Тип ГПА- ГПА-16 Нева (двигатель АЛ-31 СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

35,5

Расход топливного газа

qтг

м3

4853

Gтг

кг/с

0,901

Температура продуктов сгорания на входе в турбину

T1

К

1440

Температура воздуха на входе в камеру сгорания

T5

К

703

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

763

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

763

Расход циклового воздуха

G3

кг/с

64,5

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

65,4



Q2

м3

51,2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

65,4



Q

м3

143,2

Степень повышения давления воздуха в компрессоре

εк

-

17,5

Коэффициент избытка воздуха

αв

-

4,17

Содержание кислорода в сухих продуктах сгорания

O2

%

16,4

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,62

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

88

- оксида углерода

CCO

мг/м3

229

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

110

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

4,12

- оксида углерода

MCO

г/с

11,25

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

3,06

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

91,47

- оксида углерода

mCO

г/ГДж

249,46

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

0,93

- оксида углерода

г/кВт·ч

2,54

Высота выхлопной трубы (шахты)

H

м

20,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

3,2

Площадь сечения выхлопных труб (шахт)

S

м2

8,0

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

17,9

Таблица 53

Тип ГПА- ГПА-16РУфа

(двигатель АЛ-31СТ) со штатной/малоэмиссионной камерой сгорания

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,0

Эффективный КПД в станционных условиях

ηc

%

35,5

Расход топливного газа

qтг

м3

4853

Gтг

кг/с

0,901

Температура продуктов сгорания на входе в турбину

T1

К

1440

Температура воздуха на входе в камеру сгорания

T5

К

703

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

763

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

763

Расход циклового воздуха

G3

кг/с

64,5

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

65,4



Q2

м3

51,2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

65,4



Q

м3

143,2

Степень повышения давления воздуха в компрессоре

εк

-

17,5

Коэффициент избытка воздуха

αв

-

4,17

Содержание кислорода в сухих продуктах сгорания

O2

%

16,4

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,62

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

115/88

- оксида углерода

CCO

мг/м3

229/229

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150/110

- оксида углерода

мг/м3

300/300

Мощность выброса:







- оксидов азота

г/с

5,62/4,12

- оксида углерода

MCO

г/с

11,25/11,25

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17/3,06

- оксида углерода

г/м3

8,34/8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73/91,47

- оксида углерода

mCO

г/ГДж

249,46/249,46

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,27/0,96

- оксида углерода

г/кВт·ч

2,54/2,54

Высота выхлопной трубы (шахты)

H

м

21,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

3,0

Площадь сечения выхлопных труб (шахт)

S

м2

7,1

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

20,2

Таблица 54

Тип ГПА- ГТНР-16

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

16,3

Эффективный КПД в станционных условиях

ηc

%

32,5

Расход топливного газа

qтг

м3

5401

Gтг

кг/с

1,002

Температура продуктов сгорания на входе в турбину

T1

К

1213

Температура воздуха на входе в камеру сгорания

T5

К

760

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

600

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

600

Расход циклового воздуха

G3

кг/с

91,5

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

92,5



Q2

м3

72,2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

92,5



Q

м3

158,7

Степень повышения давления воздуха в компрессоре

εк

-

7,05

Коэффициент избытка воздуха

αв

-

5,32

Содержание кислорода в сухих продуктах сгорания

O2

%

17,4

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,04

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

48

- оксида углерода

CCO

мг/м3

60

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

80

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

3,29

- оксида углерода

MCO

г/с

4,17

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

2,22

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

66,53

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

0,73

- оксида углерода

г/кВт·ч

0,92

Высота выхлопной трубы (шахты)

H

м

-

Диаметр (размеры) выхлопной трубы (шахты)

D

м

-

Площадь сечения выхлопных труб (шахт)

S

м2

-

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

-

Таблица 55

Тип ГПА - ГПА-Ц-18 (двигатель НК-I6-18СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

18,0

Эффективный КПД в станционных условиях

ηc

%

29,4

Расход топливного газа

qтг

м3

6593

Gтг

кг/с

1,224

Температура продуктов сгорания на входе в турбину

T1

К

1138

Температура воздуха на входе в камеру сгорания

T5

К

595

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

733

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

733

Расход циклового воздуха

G3

кг/с

100,0

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

101,2



Q2

м3

79,1

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

101,2



Q

м3

212,5

Степень повышения давления воздуха в компрессоре

εк

-

9,7

Коэффициент избытка воздуха

αв

-

4,76

Содержание кислорода в сухих продуктах сгорания

O2

%

17,0

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,28

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

93

- оксида углерода

CCO

мг/м3

66

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

140

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

7,13

- оксида углерода

MCO

г/с

5,09

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

3,89

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

116,42

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,43

- оксида углерода

г/кВт·ч

1,02

Высота выхлопной трубы (шахты)

H

м

13,5

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,8´4,3

Площадь сечения выхлопных труб (шахт)

S

м2

12,0

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

17,7

Таблица 56

Тип ГПА-ГТН-25-1

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

24,5

Эффективный КПД в станционных условиях

ηc

%

30,6

Расход топливного газа

qтг

м3

8622

Gтг

кг/с

1,60

Температура продуктов сгорания на входе в турбину

T1

К

1363

Температура воздуха на входе в камеру сгорания

T5

К

683

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

773

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

773

Расход циклового воздуха

G3

кг/с

100,6

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

102,2



Q2

м3

80,2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

102,2



Q

м3

227,1

Степень повышения давления воздуха в компрессоре

εк

-

13,0

Коэффициент избытка воздуха

αв

-

3,66

Содержание кислорода в сухих продуктах сгорания

O2

%

15,7

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

3,00

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

353

- оксида углерода

CCO

мг/м3

441

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

400

- оксида углерода

мг/м3

500

Мощность выброса:







- оксидов азота

г/с

26,65

- оксида углерода

MCO

г/с

33,31

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

11,12

- оксида углерода

г/м3

13,90

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

332,63

- оксида углерода

mCO

г/ГДж

415,78

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

3,92

- оксида углерода

г/кВт·ч

4,90

Высота выхлопной трубы (шахты)

H

м

18,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

3,4

Площадь сечения выхлопных труб (шахт)

S

м2

9,1

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

24,9

Таблица 57

Тип ГПА-ГТН-25

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

27,5

Эффективный КПД в станционных условиях

ηc

%

28,1

Расход топливного газа

qтг

м3

10539

Gтг

кг/с

1,96

Температура продуктов сгорания на входе в турбину

T1

К

1188

Температура воздуха на входе в камеру сгорания

T5

К

623

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

701

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

701

Расход циклового воздуха

G3

кг/с

148,0

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

150,0



Q2

м3

117,4

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

150,0



Q

м3

301,4

Степень повышения давления воздуха в компрессоре

εк

-

11,2

Коэффициент избытка воздуха

αв

-

4,41

Содержание кислорода в сухих продуктах сгорания

O2

%

16,6

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,5

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

132

- оксида углерода

CCO

мг/м3

351

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

180

- оксида углерода

мг/м3

480

Мощность выброса:







- оксидов азота

г/с

14,66

- оксида углерода

MCO

г/с

39,08

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

5,00

- оксида углерода

г/м3

13,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

149,68

- оксида углерода

mCO

г/ГДж

399,15

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,92

- оксида углерода

г/кВт·ч

5,12

Высота выхлопной трубы (шахты)

H

м

18,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

4,2

Площадь сечения выхлопных труб (шахт)

S

м2

13,9

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

21,7

Таблица 58

Тип ГПА-ГПА-25/76 ДН80Л (двигатель ДН-80Л и Л.1)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

25,0

Эффективный КПД в станционных условиях

ηc

%

34,5

Расход топливного газа

qтг

м3

7803

Gтг

кг/с

1,448

Температура продуктов сгорания на входе в турбину

T1

К

1518

Температура воздуха на входе в камеру сгорания

T5

К

763

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

763

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

723

Расход циклового воздуха

G3

кг/с

85,6

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

87,0



Q2

м3

68,1

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

97,0



Q

м3

201,5

Степень повышения давления воздуха в компрессоре

εк

-

21,8

Коэффициент избытка воздуха

αв

-

3,44

Содержание кислорода в сухих продуктах сгорания

O2

%

15,4

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

3,20

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

142

- оксида углерода

CCO

мг/м3

284

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

9,04

- оксида углерода

MCO

г/с

18,09

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,46

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,30

- оксида углерода

г/кВт·ч

2,60

Высота выхлопной трубы (шахты)

H

м

18,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

4,2

Площадь сечения выхлопных труб (шахт)

S

м2

13,9

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

14,5

Таблица 59

Тип ГПА-ГПА-25/76 ДН80Л.1 (двигатель ДН-80Л1 и Л1.1)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

25,0

Эффективный КПД в станционных условиях

ηc

%

35,0

Расход топливного газа

qтг

м3

7692

Gтг

кг/с

1,428

Температура продуктов сгорания на входе в турбину

T1

К

1518

Температура воздуха на входе в камеру сгорания

T5

К

763

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

763

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

723

Расход циклового воздуха

G3

кг/с

85,6

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

87,0



Q2

м3

68,3

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

97,0



Q

м3

201,3

Степень повышения давления воздуха в компрессоре

εк

-

21,8

Коэффициент избытка воздуха

αв

-

3,49

Содержание кислорода в сухих продуктах сгорания

O2

%

15,5

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

3,15

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

76

- оксида углерода

CCO

мг/м3

142

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

80

- оксида углерода

мг/м3

150

Мощность выброса:







- оксидов азота

г/с

4,75

- оксида углерода

MCO

г/с

8,91

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

2,22

- оксида углерода

г/м3

4,17

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

66,53

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

0,69

- оксида углерода

г/кВт·ч

1,29

Высота выхлопной трубы (шахты)

H

м

18,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

4,2

Площадь сечения выхлопных труб (шахт)

S

м2

13,9

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

14,5

Таблица 60

Тип ГПА-ГПА-Ц-25 (двигатель НК-36СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

25,0

Эффективный КПД в станционных условиях

ηc

%

34,5

Расход топливного газа

qтг

м3

7803

Gтг

кг/с

1,448

Температура продуктов сгорания на входе в турбину

T1

К

1420

Температура воздуха на входе в камеру сгорания

T5

К

768

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

698

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

698

Расход циклового воздуха

G3

кг/с

99,6

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

101,0



Q2

м3

79,2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

101,0



Q

м3

202,5

Степень повышения давления воздуха в компрессоре

εк

-

23,1

Коэффициент избытка воздуха

αв

-

4,01

Содержание кислорода в сухих продуктах сгорания

O2

%

16,2

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,73

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

120

- оксида углерода

CCO

мг/м3

240

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

9,04

- оксида углерода

MCO

г/с

18,09

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,46

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,30

- оксида углерода

г/кВт·ч

2,60

Высота выхлопной трубы (шахты)

H

м

20,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

3,0

Площадь сечения выхлопных труб (шахт)

S

м2

7,1

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

28,5

Таблица 61

Тип ГПА-ГПА-25 НК (двигатель НК-36СТ)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

25,0

Эффективный КПД в станционных условиях

ηc

%

34,5

Расход топливного газа

qтг

м3

7803

Gтг

кг/с

1,448

Температура продуктов сгорания на входе в турбину

T1

К

1420

Температура воздуха на входе в камеру сгорания

T5

К

768

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

698

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

698

Расход циклового воздуха

G3

кг/с

99,6

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

101,0



Q2

м3

79,2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

101,0



Q

м3

202,5

Степень повышения давления воздуха в компрессоре

εк

-

23,1

Коэффициент избытка воздуха

αв

-

4,01

Содержание кислорода в сухих продуктах сгорания

O2

%

16,2

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,73

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

120

- оксида углерода

CCO

мг/м3

240

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

300

Мощность выброса:







- оксидов азота

г/с

9,04

- оксида углерода

MCO

г/с

18,09

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

8,34

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

249,46

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,30

- оксида углерода

г/кВт·ч

2,60

Высота выхлопной трубы (шахты)

H

м

18,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

4,2

Площадь сечения выхлопных труб (шахт)

S

м2

13,9

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

14,6

Таблица 62

Тип ГПА-ГПА-25Р Урал (двигатель ПС-90ГП-25)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

25,0

Эффективный КПД в станционных условиях

ηc

%

38,7

Расход топливного газа

qтг

м3

6956

Gтг

кг/с

1,291

Температура продуктов сгорания на входе в турбину

T1

К

1501

Температура воздуха на входе в камеру сгорания

T5

К

813

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

745

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

745

Расход циклового воздуха

G3

кг/с

81,7

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

79,6



Q2

м3

62,5

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

79,6



Q

м3

170,5

Степень повышения давления воздуха в компрессоре

εк

-

30,5

Коэффициент избытка воздуха

αв

-

3,54

Содержание кислорода в сухих продуктах сгорания

O2

%

15,5

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

3,11

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

92

- оксида углерода

CCO

мг/м3

137

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

150

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

8,06

- оксида углерода

MCO

г/с

5,37

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,17

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

124,73

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,16

- оксида углерода

г/кВт·ч

0,78

Высота выхлопной трубы (шахты)

H

м

18,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

4,2

Площадь сечения выхлопных труб (шахт)

S

м2

13,9

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

12,3

Таблица 63

Тип ГПА-Балтика-25 (двигатель GT-10)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

24,5

Эффективный КПД в станционных условиях

ηc

%

35,0

Расход топливного газа

qтг

м3

7692

Gтг

кг/с

1,428

Температура продуктов сгорания на входе в турбину

T1

К

1385

Температура воздуха на входе в камеру сгорания

T5

К

658

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

816

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

816

Расход циклового воздуха

G3

кг/с

77,2

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

78,6



Q2

м3

61,8

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

78,6



Q

м3

184,6

Степень повышения давления воздуха в компрессоре

εк

-

13,6

Коэффициент избытка воздуха

αв

-

3,22

Содержание кислорода в сухих продуктах сгорания

O2

%

15,0

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

3,43

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

50

- оксида углерода

CCO

мг/м3

100

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

50

- оксида углерода

мг/м3

100

Мощность выброса:







- оксидов азота

г/с

2,91

- оксида углерода

MCO

г/с

5,82

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

1,39

- оксида углерода

г/м3

2,78

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

41,58

- оксида углерода

mCO

г/ГДж

83,16

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

0,43

- оксида углерода

г/кВт·ч

0,86

Высота выхлопной трубы (шахты)

H

м

20

Диаметр (размеры) выхлопной трубы (шахты)

D

м

28

Площадь сечения выхлопных труб (шахт)

S

м2

6,2

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

29,8

Таблица 64

Тип ГПА-ГТК-25И (двигатель MS 5002)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

23,9

Эффективный КПД в станционных условиях

ηc

%

27,7

Расход топливного газа

qтг

м3

9292

Gтг

кг/с

1,72

Температура продуктов сгорания на входе в турбину

T1

К

1200

Температура воздуха на входе в камеру сгорания

T5

К

557

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

764

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

764

Расход циклового воздуха

G3

кг/с

116,3

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

118,0



Q2

м3

92,5

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

118,0



Q

м3

258,8

Степень повышения давления воздуха в компрессоре

εк

-

8,2

Коэффициент избытка воздуха

αв

-

3,93

Содержание кислорода в сухих продуктах сгорания

O2

%

16,1

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,8

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

143

- оксида углерода

CCO

мг/м3

41

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

175

- оксида углерода

мг/м3

50

Мощность выброса:







- оксидов азота

г/с

12,56

- оксида углерода

MCO

г/с

3,59

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

4,87

- оксида углерода

г/м3

1,39

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

145,52

- оксида углерода

mCO

г/ГДж

41,58

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,90

- оксида углерода

г/кВт·ч

0,54

Высота выхлопной трубы (шахты)

H

м

16,5

Диаметр (размеры) выхлопной трубы (шахты)

D

м

3,0

Площадь сечения выхлопных труб (шахт)

S

м2

7,1

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

36,5

Таблица 65

Тип ГПА-ГТК-25ИР (двигатель MS 5002)

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

22,2

Эффективный КПД в станционных условиях

ηc

%

34,5

Расход топливного газа

qтг

м3

6929

Gтг

кг/с

1,286

Температура продуктов сгорания на входе в турбину

T1

К

1200

Температура воздуха на входе в камеру сгорания

T5

К

745

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

775

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

618

Расход циклового воздуха

G3

кг/с

112,7

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

114,0



Q2

м3

89,0

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

114,0



Q

м3

201,6

Степень повышения давления воздуха в компрессоре

εк

-

8,6

Коэффициент избытка воздуха

αв

-

5,11

Содержание кислорода в сухих продуктах сгорания

O2

%

17,2

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,13

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

145

- оксида углерода

CCO

мг/м3

82

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

230

- оксида углерода

мг/м3

130

Мощность выброса:







- оксидов азота

г/с

12,31

- оксида углерода

MCO

г/с

6,96

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

6,39

- оксида углерода

г/м3

3,61

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

191,26

- оксида углерода

mCO

г/ГДж

108,10

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

2,00

- оксида углерода

г/кВт·ч

1,13

Высота выхлопной трубы (шахты)

H

м

25,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,4 (2 шт.)

Площадь сечения выхлопных труб (шахт)

S

м2

9,0

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

22,4

Таблица 66

Тип ГПА-ГТНР-25И (В) (двигатель М 5322 R (В))

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

22,2

Эффективный КПД в станционных условиях

ηc

%

34,7

Расход топливного газа

qтг

м3

6889

Gтг

кг/с

1,279

Температура продуктов сгорания на входе в турбину

T1

К

1200

Температура воздуха на входе в камеру сгорания

T5

К

745

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

775

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

618

Расход циклового воздуха

G3

кг/с

112,7

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

114,0



Q2

м3

89,0

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

114,0



Q

м3

201,6

Степень повышения давления воздуха в компрессоре

εк

-

8,6

Коэффициент избытка воздуха

αв

-

5,13

Содержание кислорода в сухих продуктах сгорания

O2

%

17,2

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,11

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

145

- оксида углерода

CCO

мг/м3

82

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

230

- оксида углерода

мг/м3

130

Мощность выброса:







- оксидов азота

г/с

12,24

- оксида углерода

MCO

г/с

6,92

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

6,39

- оксида углерода

г/м3

3,61

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

191,26

- оксида углерода

mCO

г/ГДж

108,10

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,99

- оксида углерода

г/кВт·ч

1,12

Высота выхлопной трубы (шахты)

H

м

25,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,4 (2 шт.)

Площадь сечения выхлопных труб (шахт)

S

м2

9,0

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

22,4

Таблица 67

Тип ГПА - ГТНР-25И (С) (двигатель М 5322 R (С))

Наименование показателя

Обозначение

Размерность

Значение

Мощность в станционных условиях

Nc

МВт

24,6

Эффективный КПД в станционных условиях

ηc

%

35,4

Расход топливного газа

qтг

м3

7483

Gтг

кг/с

1,389

Температура продуктов сгорания на входе в турбину

T1

К

1238

Температура воздуха на входе в камеру сгорания

T5

К

762

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

795

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

622

Расход циклового воздуха

G3

кг/с

117,9

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

119,3



Q2

м3

93,2

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

119,3



Q

м3

212,4

Степень повышения давления воздуха в компрессоре

εк

-

8,7

Коэффициент избытка воздуха

αв

-

4,95

Содержание кислорода в сухих продуктах сгорания

O2

%

17,1

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

2,18

Концентрация в сухих продуктах сгорания:







- оксидов азота (в пересчете на диоксид азота)

мг/м3

152

- оксида углерода

CCO

мг/м3

84

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):







- оксидов азота

мг/м3

235

- оксида углерода

мг/м3

130

Мощность выброса:







- оксидов азота

г/с

13,59

- оксида углерода

MCO

г/с

6,92

Удельный выброс (индекс выброса) на единицу топливного газа:







- оксидов азота

г/м3

6,53

- оксида углерода

г/м3

3,61

Удельный выброс на единицу теплоты:







- оксидов азота

г/ГДж

195,42

- оксида углерода

mCO

г/ГДж

108,10

Удельный выброс на единицу работы:







- оксидов азота

г/кВт·ч

1,99

- оксида углерода

г/кВт·ч

1,10

Высота выхлопной трубы (шахты)

H

м

25,0

Диаметр (размеры) выхлопной трубы (шахты)

D

м

2,35 (2 шт.)

Площадь сечения выхлопных труб (шахт)

S

м2

8,7

Скорость продуктов сгорания на срезе выхлопной трубы (шахты)

V

м/с

24,4

ПРИЛОЖЕНИЕ А (СПРАВОЧНОЕ)

ЕДИНИЦЫ И СООТНОШЕНИЯ ФИЗИЧЕСКИХ ВЕЛИЧИН

Единицы работы, энергии и теплоты

1 кгс·м = 9,80665 Дж;

1 Дж = 0,101972 кгс·м = 0,27778-10-6 кВт·ч;

1 кВт·ч = 3600 кДж;



1 ккал = 4,1868кДж;

1 кДж = 0,23885 ккал

1 кВт·ч = 859,845 ккал;



Единицы температуры

t = T - 273,15.

Единицы давления

1 кгс/см2 = 0,0980665 МПа;

1 Мпа = 10,1972 кгс/см2;

1 ат (техн.) = 0,0980665 МПа;

1 бар = 1,01972 кгс/см2;

1 атм. (физ.) = 1,03323 кгс/см2 = 0,101325МПа.



Единицы концентрации вредных веществ

- оксида азота в пересчете на диоксид

1 ppm = 1·10-4% = 2,053 мг/нм3

- оксида углерода

1 ppm = 1·10-4% = 1,250 мг/нм3.

ПРИЛОЖЕНИЕ Б (СПРАВОЧНОЕ)

ПРИМЕР РАСЧЕТА ЭКОЛОГИЧЕСКИХ ПОКАЗАТЕЛЕЙ ГАЗОПЕРЕКАЧИВАЮЩЕГО АГРЕГАТА

Таблица Б.1

Пример расчета экологических показателей газоперекачивающего агрегата

Наименование величины

Обозначение

Единицы измерения

Формула, источник, пункт

Значение

Мощность в станционных условиях

Nc

МВт

ТУ

16,0

Эффективный КПД в станционных условиях

ηc

%

То же

35,0

Расход топливного газа

qтг

м3

(4,5)

4923

Gтг

кг/с

(4,6)

0,914

Температура продуктов сгорания на входе в турбину

T1

К

ТУ

1300

Температура воздуха на входе в камеру сгорания

T5

К

То же

750

Температура продуктов сгорания за турбиной (на срезе выхлопного патрубка турбины)

T2

К

"

740

Температура продуктов сгорания на выхлопе ГТУ (на срезе выхлопной трубы)

T6

К

"

740

Расход циклового воздуха

G3

кг/с

-

58,5

Коэффициент избытка воздуха

αв

-

(4,7)

3,73

Плотность продуктов сгорания газа при 0 °С и 0,1013МПа

ρ20

кг/м3

табл. 1

1,275

Расход продуктов сгорания (на срезе выхлопного патрубка турбины)

G2

кг/с

(4,1, ТУ)

59,4

Q2

м3

(4,2)

46,6

Расход продуктов сгорания (на срезе выхлопной трубы)

G6

кг/с

ТУ

59,4

Q

м3

(4,4)

126,3

Степень повышения давления воздуха в компрессоре

εк

-

ТУ

20,0

Содержание кислорода в сухих продуктах сгорания

O2

%

(4,9)

15,8

Содержание диоксида углерода в сухих продуктах сгорания

CO2

%

(4,10)

2,94

Приведенная концентрация(при условной концентрации кислорода 15% в сухих продуктах сгорания):









- оксидов азота

мг/м3

Прилож. В

130

- оксида углерода

мг/м3

Прилож. В

87

Концентрация в сухих продуктах сгорания:









- оксидов азота (в пересчете на диоксид азота)

мг/м3

ТУ

150

- оксида углерода

CCO

мг/м3

То же

100

Мощность выброса:









- оксидов азота;

г/с

(4,15)

5,71

- оксида углерода

MCO

г/с

(4,15)

3,80

Удельный (индекс выброса) на единицу топливного газа:









- оксидов азота;

г/м3

(4,16)

4,17

- оксида углерода

г/м3

(4,16)

2,78

Удельный выброс на единицу теплоты:









оксидов азота;

г/ГДж

(4,17)

124,73

оксида углерода

mCO

г/ГДж

(4,17)

83,16

Удельный выброс на единицу работы:









- оксидов азота;

г/кВт·ч

(4,18)

1,29

- оксида углерода

г/кВт·ч

(4,18)

0,86

Высота выхлопной трубы

H

м

ТУ

25,0

Диаметр выхлопной трубы

D

м

То же

2,35

Площадь сечения выхлопной трубы

S

м2

4,35

Скорость продуктов сгорания на срезе выхлопной трубы

V

м/с

29,0

ПРИЛОЖЕНИЕ В (СПРАВОЧНОЕ)

Рис. В.1 - Блок-схема расчета экологических показателей ГТУ

БИБЛИОГРАФИЯ

[1] Технологический регламент на проектирование компрессорных станций (раздел "Охрана атмосферного воздуха"), ВНИИГАЗ, 1994.



Ключевые слова: каталог, удельные выбросы, вредные (загрязняющие) вещества, отработавшие газы (продукты сгорания), теплотехнические показатели, газотурбинные установки ГПА


Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
