ОРДЕНА ЛЕНИНА ГЛАВЛЕНИНГРАДСТРОЙ

трест ленинградоргстрой

КАРТА ТРУДОВОГО ПРОЦЕССА

ОТДЕЛКА СТЕН ДРЕВЕСНО-СТРУЖЕЧНЫМИ ПАНЕЛЯМИ,
ОБТЯНУТЫМИ ТЕКСТОВИНИТОМ

КТ-0.0-3-71

Ленинград 1971 г.

СОДЕРЖАНИЕ

1. НАЗНАЧЕНИЕ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

2. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3. ПОДГОТОВКА ПРОЦЕССА И УСЛОВИЯ ЕГО ВЫПОЛНЕНИЯ

4. ОРГАНИЗАЦИЯ ПРОЦЕССА

5. ПРИЕМЫ ТРУДА



КТ-0.0-3-71

Отделка помещений сухими способами

Разработана Трестом Ленинградоргстрой*

Карта трудового процесса строительного производства

Отделка стен древесно-стружечными панелями, обтянутыми текстовинитом

Откорректирована и рекомендована к внедрению ВНИПИ труда в строительстве при Госстрое СССР "____"_____71 г.

Входит в комплект карт ККТ-0-1

Взамен КТ

* Ленинград Ф = 121, наб. р. Мойки, 122

1. НАЗНАЧЕНИЕ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для внедрения рациональных приемов труда рабочих при отделке стен интерьеров древесно-стружечными панелями, обтянутыми текстовинитом.

1.2. Показатели производительности труда

№ п/п

Наименование показателей

Ед. изм.

По карте

По ВНИР

1.

Выработка на 1 чел. день

м2

7,41

4,44

2.

Затраты труда на 10м2 стен

чел.=дн.

1,35

2,25

2. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

2.1. Состав исполнителей

Облицовщик 4 разр. /О1 / - 1

Облицовщик 3 разр. /О2/ - 1

2.2. Инструменты, приспособления, инвентарь

№ п/п

Наименование, назначение, основные параметры

№ ГОСТа, чертежа

Количество

1.

Стол для натягивания текстовинита на панели из ДСП 4,0 ´ 1,0 м, высота 0,7 м

-

1

2.

Передвижные сборно-разборные металлические подмости

Чертеж № 318.00.00 Управл. Механизации отделочных работ Мосстроя

1

3.

Лестница - стремянка

Чертеж КБ-68081 2 и 68082 института Гипрооргсельстрой

2

4.

Пистолет пружинный для пристрелки текстовинита к панели

Образец треста Ленотделстрой

2

5.

Молоток столярный типа МСТ

ГОСТ 11042-64

2

6.

Топор столярный типа А = 2

ГОСТ 1399-56

2

7.

Дрель универсальная для завинчивания шурупов

ДУ, выпускается промышленностью

2

8.

Пила-ножовка с мелким зубом

Конструкция НИИСП ГОССТРОЯ УССР***

2

9.

Нож сапожный для резки текстовинита

Чертеж института Гипрооргсельстрой

2

10.

Рубанок для острожки кромок панелей

ГОСТ 90088-40

2

11.

Клещи для удаления гвоздей

Каталог НИИ Стойдоркоммунмаша

2

12.

Электродрель с перкой для сверления отверстий

-

2

13.

Дисковая пила С-456 для распиловки панелей

ГОСТ 11084-64

1

14.

Отвес для провешивания горизонтальных брусков

ГОСТ 7948-63

2

15.

Рулетка стальная для разметки панелей, длина 10 м

ГОСТ 7502-61

2

16.

Рычажное приспособление для установки панелей

-

1

17.

Шаблон для разметки места крепления фанерных накладок

-

1

18.

Брусок-шаблон длиной 0,6 м для установки горизонтальных брусков

-

2

19.

Линейка деревянная

-

2

20.

Струбцина для крепления панели к столу при натягивании текстовинита

-

1

* Москва, Кольская ул., д. 10

** Москва, Волоколамское шоссе, д. 3

*** Киев, Преображенская ул., д. 5/5

3. ПОДГОТОВКА ПРОЦЕССА И УСЛОВИЯ ЕГО ВЫПОЛНЕНИЯ

3.1. Отделку стен панелями из древесно-стружечных плит, обтянутыми текстовинитом, рекомендуется выполнять при соблюдении следующих условий:

окончания общестроительных и специальных работ;

устройства в помещении потолков в соответствии с проектом:

выполнения противопожарных мероприятий в соответствии с проектом и требованиями СНиП II-А.5-62:

наличия в кирпичных стенах деревянных пробок размером 7´7´6 см через 60 см по вертикали и горизонтали или металлических закладных деталей в стенах крупнопанельных зданий для крепления черных брусков каркаса:

соответствия материалов требованиям ГОСТа или техническим условиям:

устройства фасок на продольных кромках панелей:

глубокой пропитки брусков черного и чистого каркасов и поверхностной пропитки тыльной стороны панелей антипиренами;

температуры воздуха в помещениях не ниже +8 и относительной влажности не выше 70 %;

влажности древесины каркасов не более 20 %;

доставки к рабочим местам брусков чистого каркаса и брусков черного каркаса и панелей из древесно-стружечных плит, нарезанных по высоте помещения;

обеспечения рабочих исправным инструментом и инвентарем.

3.2. Работы должны выполняться при соблюдении правил техники безопасности и охраны труда рабочих.

4. ОРГАНИЗАЦИЯ ПРОЦЕССА

Отделку стен панелями из древесно-стружечных плит, обтянутыми текстовинитом, ведут в технологической последовательности, указанной в графике. При устройстве каркаса в качестве захватки принята площадь всех стен отдельного помещения, при установке панелей - площадь одной стены.

Черный каркас устраивают из брусков сечением 25´70 мм, которые прибивают вертикально к заделанным в стены пробкам.

Бруски чистого каркаса сечением 25´70 мм прибивают перпендикулярно черным брускам и выверяют по отвесу и контрольной рейкой. При наращивании горизонтальных брусков стыки располагают вразбежку.

Панели из ДСП размером 0,65´3,0 м после предварительного подбора и пригонки по размерам помещения и выделки отверстий в местах установки светильников, штепсельных розеток и выключателей обтягивают текстовинитом.

Соединение панелей между собой осуществляют с помощью фанерных накладок размером 5´70´180 мм, устанавливаемых на шурупах с тыльной стороны панелей. К каркасу панели крепят через фанерные накладки шурупами.

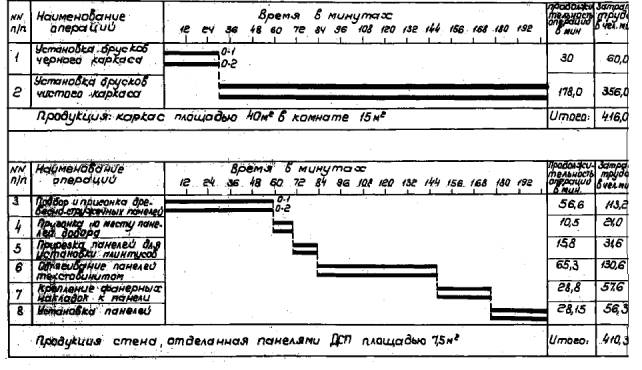

4.2. График трудового процесса

Примечания: В графике учтены затраты времени на отдых 10 % и подготовительно-заключительную работу 2 %.

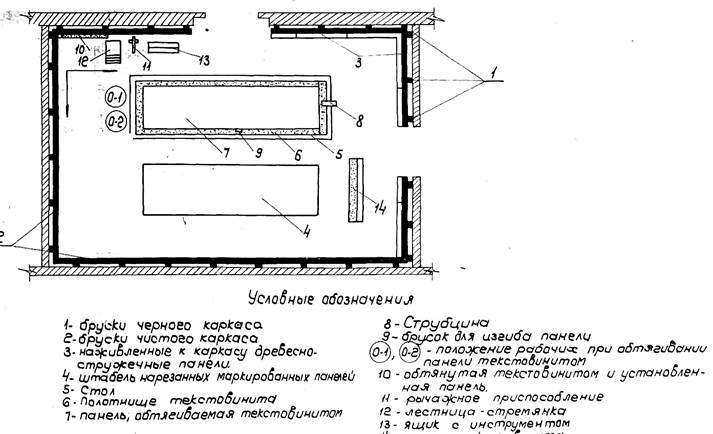

4.3 Схема организации процесса

5. ПРИЕМЫ ТРУДА

№ п/п

Наименование операций, их продолжительность, исполнители, орудия труда

Характеристика приемов труда

1.

Установка брусков черного каркаса

0,75 мин.

О1, О2

Молоток, лестница-стремянка, подмости

О1 или О2 устанавливает бруски вертикально и прибивает через 60 см к заложенным в стене пробкам.

Рис. 3

2.

Установка брусков чистого каркаса

4,4 мин.

О1, О2

Молоток, брусок-шаблон, отвес, контрольная рейка, топор, подмости, лестница-стремянка

О1 или О2 устанавливает первым нижний брусок перпендикулярно вертикальным брускам на расстоянии 10 см от отметок поверхности чистого пола и наживляет его гвоздями к каждому вертикальному бруску.

Затем устанавливает по шаблону и наживляет остальные бруски через каждые 60 см по высоте.

Рис. 4

Установку верхних брусков производят с подмостей.

Закрепив на верхнем горизонтальном бруске против черного бруска нить отвеса, провешивают горизонтальные бруски на всю высоту стены. При наличии просвета между бруском и нитью отвеса О1 или О2 отрывает горизонтальный брусок и закладывает между - ним. и вертикальным бруском деревянную прокладку, которою прибивают к вертикальным брускам. Затем переносит отвес и выверяет чистовой каркас у следующего вертикального бруска.

Таким образом, добиваются вертикальности всей плоскости каркаса, после чего бруски прибивают окончательно. Плоскость каркаса проверяют прикладыванием контрольной рейки.

3.

Подбор и пригонка древесностружечных панелей.

7,5 мин.

Рычажное приспособление, лестница-стремянка, линейка, ножовка, рубанок, электродрель с перкой, молоток

Подбор древесно-стружечных панелей по месту и пригонку их в местах примыкания к потолку начинают от угла помещения и ведут в направлении к оконному проему.

О1 и О2 устанавливают панель на педаль рычажного приспособления. О2, нажимая ногой на другой конец педали прижимает панель к потолку. О1 со стремянки размечает линию среза и места расположения приборов электроосвещения.

Рис. 5

О2 укладывает плиту на стол и по нанесенной линии производит опиловку или острожку верхней кромки. О1 высверливает отверстия электродрелью с перкой.

Пригнанную панель О1 и О2 наживляют к брускам чистого каркаса.

4.

Пригонка по месту панелей добора

О1 и О2 - размечают панель по месту рулеткой и наносят на панель по линейке линии реза, затем отрезают дисковой электропилой. Кромку панели зачищают рубанком. Пригнанную панель добора устанавливают с помощью рычажного приспособления и наживляют к горизонтальным брускам чистого каркаса.

5

Прирезка панелей для установки плинтусов

2,1 мин.

О1, О2

Рейка - шаблон, клещи, дисковая электропила

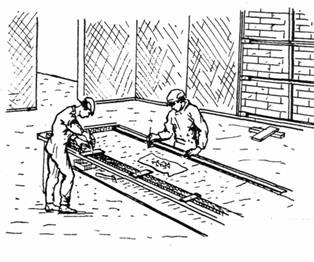

О1 или О2 прикладывает рейку к нижней кромке наиболее короткой панели и наносит по рейке на панелях горизонтальную линию. О2 снимает временно закрепленные панели, удаляя клещами гвозди, маркирует, указывая номер и "верх" панели, и укладывает на стол. О1 по размеченным линиям производит опиловку панели дисковой электропилой и укладывает ее в штабель.

Рис. 6

6.

Обтягивание панелей текстовинитом

8,7 мин.

О1, О2

Стол, нож сапожный струбцина, молоток, пистолет

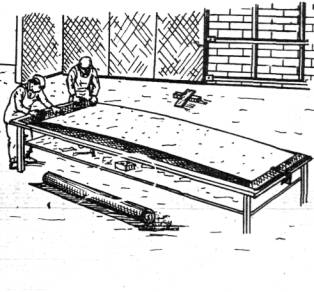

О1 и О2 на столе раскатывают рулон текстовинита лицевой стороной вниз длиной более длины панели на 20-25 см. Затем посередине раскатанного участка укладывают панель, отрезают полотнище текстовинита ножом и загибают на одном конце панели, пристреливая шпиль через 6-7 см. Пристрелку текстовинита к панели производят пистолетом пружинного типа.

О1 или О2 прикладывает пистолет вплотную к текстовиниту и нажимает на курок, после чего переставляет его на новое место. Прикрепив обвернутый текстовинитом конец панели к столу струбциной, О1 и О2 под середину панели, между нею и полотнищем текстовинита, укладывают брусок высотой 10 см. Нажимая на противоположный конец панели О1 и О2 слегка изгибают панель, натягивая текстовинит, и пристреливают его шпильками.

Рис. 7

Затем извлекают брусок, снимают струбцину: панель, выпрямляясь, растягивает текстовинит, который плотно прилегает к- панели. О1 и О2 обтягивают текстовинитом сначала одну продольную кромку и пристреливают шпильками по направлению от середины кромки к углам панели, одновременно натягивая текстовинит. Затем обтягивают текстовинитом другую продольную кромку и пристреливают шпильками к панели. В углах текстовинит разрезают "на ус", загибают за кромку панели и пристреливают.

7.

Крепление фанерных накладок к панели

3,8 мин.

О1, О2

Шаблон, дрель универсальная

О1 и О2, прикладывая шаблон к тыльной стороне панели, наносят риски, обозначающие места крепления фанерок. Фанерки располагают так, чтобы при монтаже с одной продольной стороны они оказались над накладками установленной ранее панели, а с другой стороны - на уровне горизонтальных брусков.

Заготовленные заранее фанерки крепят к панели шурупами.

Рис. 8

8.

Установка панелей

3,7 мин.

О1, О2

Рычажное приспособление, лестница-стремянка, отвертка, дрель универсальная

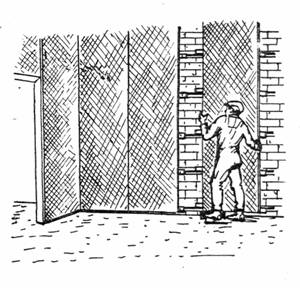

О1 и О2 заводят панель фанерными накладками над прибитыми к горизонтальным брускам накладками ранее установленной панели и опускают на рычажное приспособление

Рис. 9

О2 нажимает ногой на педаль приспособления, прижимает панель к потолку и удерживает ее руками О1 крепит открытые фанерные накладки панели шурупами к горизонтальным брускам чистого каркаса.

Рис. 10

* Продолжительность приведена на м2 стены
