ГЛАВНОЕ УПРАВЛЕНИЕ ГЕОДЕЗИИ И КАРТОГРАФИИ ПРИ СОВЕТЕ МИНИСТРОВ СССР

ИНСТРУКЦИЯ
ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ В МАСШТАБАХ 1:5000, 1:2000, 1:1000 и 1:500

Утверждена

Главным управлением геодезии и картографии

при Совете Министров СССР

Обязательна для всех ведомств и учреждений СССР

С изданием настоящей Инструкции отменяется Инструкция по топографической съемке в масштабах 1:5000, 1:2000 издания 1955 г.

ИЗДАТЕЛЬСТВО «НЕДРА»

МОСКВА 1973

СОДЕРЖАНИЕ

1. ОБЩИЕ ПОЛОЖЕНИЯ

2. НАЗНАЧЕНИЕ ТОПОГРАФИЧЕСКИХ ПЛАНОВ

3. ПРОЕКТИРОВАНИЕ ГЕОДЕЗИЧЕСКИХ СЕТЕЙ 4 КЛАССА, 1 И 2 РАЗРЯДОВ И СЪЕМОЧНОГО ОБОСНОВАНИЯ

4. ПОЛИГОНОМЕТРИЯ 4 КЛАССА, 1 И 2 РАЗРЯДОВ

5. ТРИАНГУЛЯЦИЯ 1 И 2 РАЗРЯДОВ

6. СЪЕМОЧНОЕ ОБОСНОВАНИЕ

7. ТЕХНИЧЕСКОЕ НИВЕЛИРОВАНИЕ

8. ТРИГОНОМЕТРИЧЕСКОЕ НИВЕЛИРОВАНИЕ

9. ОСНОВНЫЕ ТРЕБОВАНИЯ К ПОСТРОЙКЕ НАРУЖНЫХ ГЕОДЕЗИЧЕСКИХ ЗНАКОВ И ЗАКЛАДКЕ ЦЕНТРОВ

10. ОСНОВНЫЕ ТРЕБОВАНИЯ К ОБРАБОТКЕ ИЗМЕРЕНИЙ

11. АЭРОФОТОТОПОГРАФИЧЕСКАЯ СЪЕМКА

12. КОМБИНИРОВАННАЯ СЪЕМКА НА ФОТОПЛАНАХ И ГРАФИЧЕСКИХ ПЛАНАХ

13. МЕНЗУЛЬНАЯ СЪЕМКА

14. ТАХЕОМЕТРИЧЕСКАЯ СЪЕМКА

15. ФОТОТЕОДОЛИТНАЯ СЪЕМКА

16. СЪЕМКА ЗАСТРОЕННЫХ ТЕРРИТОРИЙ

17. СЪЕМКА ПОДЗЕМНЫХ КОММУНИКАЦИЙ

18. ОБНОВЛЕНИЕ ТОПОГРАФИЧЕСКИХ ПЛАНОВ

19. СОСТАВЛЕНИЕ И ПОДГОТОВКА ПЛАНОВ К ИЗДАНИЮ

20. СБОР ТОПОГРАФО-ГЕОДЕЗИЧЕСКИХ МАТЕРИАЛОВ, РЕДАКТИРОВАНИЕ ПЛАНОВ, ОСУЩЕСТВЛЕНИЕ СВОДОК

ПРИЛОЖЕНИЯ

Приложение 1 ПРИМЕРНЫЕ СХЕМЫ ПОСТРОЕНИЯ ТРИАНГУЛЯЦИОННЫХ СЕТЕЙ 1 И 2 РАЗРЯДОВ

Приложение 2 ПРИМЕРНЫЕ СХЕМЫ ПОСТРОЕНИЯ ПОЛИГОНОМЕТРИЧЕСКИХ СЕТЕЙ 4 КЛАССА, 1 И 2 РАЗРЯДОВ

Приложение 3 ТИПОВЫЕ СХЕМЫ ОПРЕДЕЛЕНИЯ КООРДИНАТ ТОЧЕК СЪЕМОЧНОЙ СЕТИ

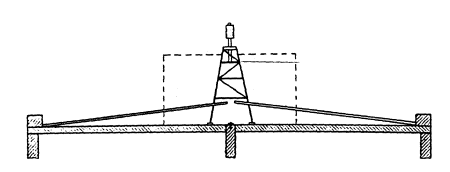

Приложение 4 ТИПЫ НАРУЖНЫХ ГЕОДЕЗИЧЕСКИХ ЗНАКОВ

Приложение 5 ЦЕНТРЫ ПУНКТОВ ТРИАНГУЛЯЦИИ И ПОЛИГОНОМЕТРИИ 4 КЛАССА, 1 И 2 РАЗРЯДОВ

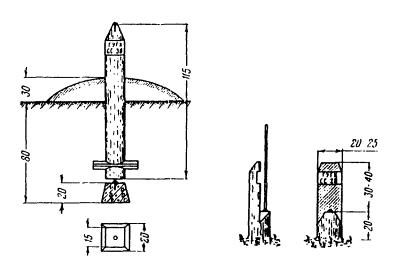

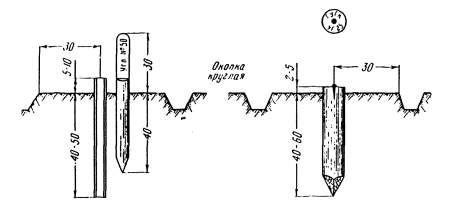

Приложение 6 ТИПЫ ЗНАКОВ ДОЛГОВРЕМЕННОГО ЗАКРЕПЛЕНИЯ СЪЕМОЧНЫХ СЕТЕЙ

Приложение 7 ЦЕНТРАЛИЗОВАННОЕ ИЗГОТОВЛЕНИЕ ГЕОДЕЗИЧЕСКИХ ЦЕНТРОВ

Приложение 8

Приложение 9 КРАТКИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ГЕОДЕЗИЧЕСКИХ ИНСТРУМЕНТОВ

Приложение 10 ПРАВИЛА УХОДА ЗА ИНСТРУМЕНТАМИ

Приложение 11 ОСМОТР, ПОВЕРКИ И ЮСТИРОВКИ ТЕОДОЛИТОВ

Приложение 12 ПОВЕРКИ И ЮСТИРОВКИ МЕНЗУЛ И КИПРЕГЕЛЕЙ

Приложение 13 ПОВЕРКА И ЮСТИРОВКА ТАХЕОМЕТРА-ПОЛУАВТОМАТА ТП

Приложение 14 ПОВЕРКА И ЮСТИРОВКА РЕДУКЦИОННОГО ТАХЕОМЕТРА РЕДТА-002

Приложение 15 ИЗМЕРЕНИЕ ЛИНИИ ДЛИНОМЕРОМ АД-1

Приложение 16 ИЗМЕРЕНИЕ ЛИНИЙ ДАЛЬНОМЕРОМ РЕДТА-002

Приложение 17 ИЗМЕРЕНИЕ ТАХЕОМЕТРОМ ТП

Приложение 18 ПОВЕРКИ И ИССЛЕДОВАНИЯ ФОТОТЕОДОЛИТНОГО КОМПЛЕКТА

Приложение 19 ПОРЯДОК РАБОТЫ НА ФОТОТЕОДОЛИТНОЙ СТАНЦИИ

Приложение 20 ОПРЕДЕЛЕНИЕ ЭЛЕМЕНТОВ ПРИВЕДЕНИЯ

Приложение 21 РАЗГРАФКА ПЛАНОВ

Приложение 22 Калька высот

Приложение 23

Приложение 24

Приложение 25

Приложение 26

Приложение 27



Инструкция по топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и 1:500. Главное управление геодезии и картографии при Совете Министров СССР. М., «Недра», 1973, 176 с.

В Инструкции изложены современные требования и указания по выполнению топографических съемок крупных масштабов застроенных и незастроенных территорий, выполняемых в соответствии с «Основными положениями по созданию топографических планов масштабов 1:5000, 1:2000, 1:1000 и 1:500», утвержденными Главным управлением геодезии и картографии при СМ СССР в 1970 г.

Инструкция предназначена для предприятий и организаций всех ведомств, занимающихся топографо-геодезическими работами по съемке масштабов 1:5000 - 1:500, и издана как временная.

С выходом настоящего издания отменяется «Инструкция по топографической съемке в масштабах 1:5000 и 1:2000», изд. 1955 г.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящая Инструкция составлена в соответствии с «Основными положениями по созданию топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500» 1970 г.*

Инструкция устанавливает основные технические требования и технологические схемы выполняемых в стране топографических съемок в указанных масштабах.

* В дальнейшем именуемые «Основные положения».

1.2. Инструкция предусматривает обязательное применение «Условных знаков для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500» 1972 г. **, утвержденных ГУГК при Совете Министров СССР.

** В дальнейшем именуемые «Условные знаки».

1.3. При крупномасштабных съемках в необходимых случаях, по согласованию с ГУГК или территориальными органами Государственного геодезического надзора, могут применяться дополнительные условные обозначения.

1.4. В зависимости от назначения топографические крупномасштабные съемки делятся на основные и специализированные.

На основные топографические планы наносятся, как правило, все объекты и контуры, предусмотренные таблицами действующих Условных знаков, а рельеф местности на них изображается с точностью, установленной Основными положениями.

Специализированные топографические планы создаются для решения конкретных задач отдельной отрасли или группы смежных отраслей народного хозяйства.

1.5. При создании специализированных топографических планов допускается отображение на плане не всей ситуации местности, а только необходимой части имеющихся объектов, применение нестандартных сечений, снижение или, наоборот, повышение требований к точности изображения контуров и рельефа местности.

Технические требования к специализированным топографическим съемкам излагаются в ведомственных инструкциях, согласованных с ГУГК. Требования, не предусмотренные этими ведомственными инструкциями, подлежат согласованию с органами Государственного геодезического надзора.

На специализированных топографических планах в зарамочном оформлении указывается вид съемки (например, «Специализированная топографическая съемка, комбинированный способ»), средняя ошибка положения контуров (в миллиметрах) и изображения рельефа (в метрах).

Планы, предназначенные для разового использования, как правило, вычерчиваются только в карандаше.

1.6. Топографические съемки выполняются следующими методами: стереотопографическим, комбинированным (на фотоплане), мензульным, тахеометрическим, нивелированием площадей, а также методами горизонтальной и вертикальной съемок.

Основными методами съемок являются стереотопографический и комбинированный.

Стереотопографический метод применяется на основе воздушной и наземной фотосъемок (фототеодолитная съемка).

Фототеодолитная съемка применяется, как правило, в горной местности.

Исходя из экономических и технических соображений, возможны различные сочетания перечисленных методов съемок.

Мензульная и тахеометрическая съемки применяются, как правило, в масштабах 1:1000, 1:500, а при нецелесообразности использования аэрофотосъемки также в масштабах 1:2000 и 1:5000.

1.7. Топографические планы могут создаваться методами картосоставления по планам более крупного масштаба.

Если при проектных или других работах требуется меньшая графическая точность плана, чем определенная Основными положениями, разрешается топографические планы масштабов 1:10000, 1:5000, 1:2000, 1:1000 увеличивать фотомеханическими способами соответственно до масштабов 1:5000, 1:2000, 1:1000 и 1:500. В зарамочном оформлении таких планов дается надлежащее примечание.

1.8. Топографические планы (преимущественно специализированные) могут также создаваться в виде:

цифровой модели местности;

фотокарт *.

* Название применительно к крупномасштабным съемкам неточное, но соответствует распространенному в международной практике.

Цифровые модели местности строятся путем математической обработки на ЭВМ результатов геодезических или фотограмметрических измерений. Цифровая модель местности используется для различного рода инженерных расчетов, выполняемых на ЭВМ (например, объемов земляных работ), и может быть преобразована в графическое изображение с помощью автоматических координатографов.

Фотокарты характеризуются сочетанием аэрофотоизображения местности и избранной графической нагрузки в условных знаках. При этом, как правило, выделяются опорные пункты и гидрографическая сеть, наносятся высотные отметки, горизонтали, административные границы и названия. Применение штриховых обозначений для передачи других объектов определяется назначением данной фотокарты.

1.9. При большой контурной нагрузке, например, при наличии густой сети подземных коммуникаций и поверхностных трубопроводов различного назначения, топографические планы могут составляться расчлененно, по элементам, на двух или трех совмещаемых между собою листах. Рекомендуется штифтовое их соединение.

Чертежные основы должны иметь малую деформацию и изготовляться из матированного пластика или бумаги высокого качества, наклеенной на алюминий или авиафанеру. Средний и верхний листы совмещаемых оригиналов плана должны, как правило, составляться на прозрачном пластике.

1.10. Топографические планы в зависимости от их назначения размножаются путем непосредственного изготовления копий с полевых или составительских оригиналов или подготавливаются к изданию средствами офсетной печати или другими способами.

1.11. В основу разграфки планов масштабов 1:5000 и 1:2000, создаваемых на участках свыше 20 км2, как правило, принимается лист карты масштаба 1:100000, который делится на 256 частей для съемок масштаба 1:5000, а каждый лист масштаба 1:5000 делится на девять частей для съемки масштаба 1:2000.

Номенклатура листа масштаба 1:5000 складывается из номенклатуры листа карты масштаба 1:100000 и взятого в скобки номера листа масштаба 1:5000, например: М-38-112-(124), см. прил. 21, рис. 52.

Номенклатура листа масштаба 1:2000 складывается из номенклатуры листа плана масштаба 1:5000 и одной из первых девяти строчных букв русского алфавита (а, б, в, г, д, е, ж, з, и), например: М-38-112-(124-а), см. прил. 21, рис. 53.

Размеры рамок для планов приведенной выше разграфки устанавливаются:



По широте

По долготе

для масштаба 1:5000

1'15"0

1'52"5

для масштаба 1:2000

25"0

37"5

Севернее 60° параллели планы по долготе сдваиваются.

На планах показывается сетка прямоугольных координат, линии которой проводятся через 10 см.

1.12. Для топографических планов, создаваемых на участки площадью менее 20 км2, как правило, (применяется прямоугольная разграфка с размерами рамок для масштаба 1:5000 - 40 × 40 см, а для масштабов 1:2000, 1:1000 и 1:500 - 50 × 50 см. В этом случае за основу разграфки принимается лист масштаба 1:5000, обозначаемый арабскими цифрами. Ему соответствуют 4 листа масштаба 1:2000, каждый из которых обозначается присоединением к номеру масштаба 1:5000 одной из первых четырех заглавных букв русского алфавита (А, Б, В, Г), например: 4-Б.

Листу масштаба 1:2000 соответствуют 4 листа масштаба 1:1000; обозначаемых римскими цифрами (I, II, III, IV), и 16 листов масштаба 1:500, обозначаемых арабскими цифрами (1, 2, 3, 4, 5, …. 16).

Номенклатура листов масштабов 1:1000 и 1:500 складывается из номенклатуры листа масштаба 1:2000 и соответствующей римской цифры для листа масштаба 1:1000 или арабской цифры для листа масштаба 1:500, например: 4-B-IV, или для 1:500 - 4-Б-16, см. прил. 21, рис. 54.

Примечание. Для отдельных площадок обозначение листов топографических планов масштабов 1:1000 и 1:500 устанавливается в техническом проекте (программе работ).

1.13. На топографических планах масштабов 1:5000, 1:2000, 1:1000, 1:500 должны быть показаны в зависимости от масштаба плана:

опорные пункты - пункты геодезических сетей, астрономические, закрепления разбивочной сетки для строительства и т.п., нивелирные знаки;

здания, постройки и их части, скульптуры и захоронения;

промышленные объекты - комплексы строений и сооружений заводов, фабрик, электростанций, шахт, карьеров, торфоразработок и т. д.; скважины, нефтяные вышки, цистерны, склады добытых ископаемых, электропередачи, трубопроводы, каналы подземных коммуникаций и т.п., объекты коммунального хозяйства;

линии связи и технических средств управления, мачты, столбы и т.д.;

железные дороги и сооружения при них - туннели, переезды, платформы, светофоры и др.;

автострады, шоссейные и грунтовые дороги; мосты и переправы;

гидрография - реки, озера, водохранилища, площади разливов, приливно-отливные полосы, берега различных типов и т.д.;

объекты гидротехнические и водного транспорта - каналы, канавы, водоводы и водораспределительные устройства, плотины, набережные, пристани, молы, маяки, навигационные знаки и др.;

объекты водоснабжения - колодцы, колонки, резервуары, отстойники, естественные источники и др.;

рельеф местности с применением горизонталей, отметок высот и условных знаков обрывов, скал, воронок, ям, оврагов, оползней, осыпей, ледников и др.;

растительность древесная, кустарниковая, травяная и другая наземная, культурная растительность (сады, виноградники, плантации технических культур, рисовые поля и др.);

грунты и микроформы земной поверхности - пески, галечники, такыры, глинистые, щебеночные, монолитные, полигональные и другие поверхности; болота и солончаки;

границы - политико-административные, землепользований и заповедников, различные ограждения.

1.14. Полнота и подробность содержания планов в отношении отображения топографических объектов зависит от назначения и масштаба планов и должна соответствовать требованиям действующих Условных знаков.

1.15. На топографических планах применяются указанные в табл. 1 высоты сечения рельефа.

Таблица 1

Характеристика рельефа участков съемки

Масштаб съемки

1:5000

1:2000

1:1000

1:500

Сечение рельефа, м

1. Равнинный с углами наклона до 2°

0,5

0,5

0,5

0,5

1,0

1,0

2. Всхолмленный с углами наклона до 4°

1,0

0,5

0,5

0,5

2,0

1,0; 2,0

3. Пересеченный с углами наклона до 6°

2,0

1,0

0,5

0,5

5,0

2,0

1,0

4. Горный и предгорный

2,0

2,0

1,0

1,0

5,0

Примечание. Высота сечения рельефа через 0,25 м допускается при съемках асфальтированных территорий, спланированных площадок и нивелировании площадей. Необходимость такого сечения должна быть обоснована в техническом проекте (программе) работ.

Для изображения характерных деталей рельефа, не выражающихся горизонталями основного сечения, следует применять дополнительные горизонтали (полугоризонтали) и вспомогательные горизонтали.

1.16. Средние ошибки в положении на плане предметов и контуров местности с четкими очертаниями относительно ближайших точек съемочного обоснования не должны превышать 0,5 мм, а в горных районах - 0,7 мм. На территориях с капитальной и многоэтажной застройкой ошибки во взаимном положении на плане точек близлежащих важных контуров (капитальных сооружений, зданий и т.п.) не должны превышать 0,4 мм

1.17. Средние ошибки съемки рельефа относительно ближайших точек геодезического обоснования не должны превышать по высоте:

1/4 принятой высоты сечения рельефа при углах наклона до 2°;

1/3 - при углах наклона от 2 до 6° для планов масштабов 1:5000, 1:2000 и до 10° для планов масштабов 1:1000 и 1:500;

1/3 - при сечении рельефа через 0,5 м на планах масштабов 1:5000 и 1:2000.

На лесных участках местности эти допуски увеличиваются в 1,5 раза. В районах с углами наклона свыше 6° для планов масштабов 1:5000 и 1:2000 и свыше 10° для планов масштабов 1:1000 и 1:500 число горизонталей должно соответствовать разности высот, определенных на перегибах скатов, а средние ошибки высот, определенных на характерных точках рельефа, не должны превышать 1/3 принятой высоты сечения рельефа.

1.18. Точность планов оценивается по расхождениям положения контуров, высот точек, рассчитанных по горизонталям, с данными контрольных измерений.

Предельные расхождения не должны превышать удвоенных значений средних ошибок, приведенных в 1.16 и 1.17, и количество их не должно быть более 10 % от общего числа контрольных измерений.

1.19. В процессе обработки содержания топографических планов надлежит руководствоваться указаниями текстовой части Условных знаков, «Правилами написания на картах географических названий СССР», частными инструкциями по русской передаче географических названий с языков пародов СССР и «Руководством по сбору и установлению географических названий при выполнении топографических работ» (М., «Недра», 1971 г.).

1.20. Производству топографических съемок должно предшествовать их техническое проектирование.

Обязательным в техническом проекте (программе) на производство всех видов топографических съемок является обоснование выбора масштаба съемки и высоты сечения рельефа.

Масштабы топографических планов устанавливаются в зависимости от требований к точности проектно-изыскательских работ, видов и стадий проектирования, плотности и характера контуров и застройки на местности, густоты инженерных коммуникаций. Выбор сечения рельефа определяется крутизной скатов, точностью предстоящей вертикальной планировки площадей или характером инженерно-строительных работ. Отраслевые требования к топографическим съемкам устанавливаются в ведомственных инструкциях, согласованных с ГУГК.

1.21. Геодезическая основа крупномасштабных съемок строится в соответствии с «Основными положениями о государственной геодезической сети СССР», 1954, 1961 гг. и «Классификацией геодезической сети СССР», 1962 г., инструкциями и руководствами, издаваемыми ГУГК при Совете Министров СССР.

1.22. Геодезической основой крупномасштабных съемок служат:

а) государственные геодезические сети:

триангуляция и полигонометрия 1, 2, 3 и 4 классов;

нивелирование I, II, III и IV классов;

б) геодезические сети сгущения (по классификации 1962 г. сети местного значения):

триангуляция (аналитические сети) 1 и 2 разрядов, полигонометрия 1 и 2 разрядов;

техническое нивелирование;

в) геодезическое съемочное обоснование:

плановые, высотные и планово-высотные съемочные сети или отдельные пункты-точки, а также точки фотограмметрического сгущения.

1.23. Триангуляция 1, 2, 3 и 4 классов и полигонометрия 1, 2, 3 классов развиваются согласно Инструкции о построении государственной геодезической сети СССР;

Нивелирование I, II, III, IV классов развивается в соответствии с требованиями Инструкции по нивелированию I, II, III, IV классов.

Полигонометрия 4 класса на объектах крупномасштабных съемок развивается по специальным требованиям, изложенным в данной Инструкции.

1.24. Координаты и высоты геодезических сетей вычисляются в принятых в стране системах координат в проекции Гаусса и в Балтийской системе высот.

Отдельные изолированные съемки в горных районах и съемки небольших участков в равнинной местности, выполняемые для решения частных задач и удаленные от реперов государственного нивелирования более чем на 5 км, могут, как исключение, вычисляться в местных системах высот, от условного уровня.

В городах, в районах промышленных комплексов, на действующих предприятиях горнодобывающей и нефтедобывающей промышленности все новые съемки выполняются, как правило, в ранее принятой системе координат и высот.

Какие-либо изменения систем координат и высот могут быть произведены только по согласованию с органами Государственного геодезического надзора при наличии технико-экономического обоснования, учитывающего перспективы развития данного района.

В технических проектах на съемку вопросы системы координат и высот специально оговариваются и согласовываются с органами Государственного геодезического надзора.

1.25. Плотность геодезических сетей определяется масштабом съемки, высотой сечения рельефа, а также необходимостью обеспечения инженерно-геодезических, маркшейдерских, мелиоративных, землеустроительных и других работ, как для целей изысканий и строительства, так и при дальнейшей эксплуатации сооружений, коммуникаций и т.д. (оговаривается в проекте).

Сгущение геодезической основы, как правило, производится от общего к частному, от высшего класса (разряда) к низшему. В возможных пределах следует стремиться к сокращению многоступенчатости геодезических построений и развивать на местности одноклассные (одноразрядные) сети на основе применения современной дальномерной и угломерной геодезической и вычислительной техники. Необходимая плотность сети при одноклассных (одноразрядных) построениях достигается уменьшением длин сторон.

1.26. Средняя плотность пунктов государственной геодезической сети 1 - 4 классов, как правило, должна быть доведена:

на территориях, подлежащих съемкам в масштабе 1:5000, до одного пункта триангуляции или полигонометрии на 20 - 30 км2 и одного репера на 10 - 15 км2;

на территориях, подлежащих съемкам в масштабе 1:2000 и крупнее - до одного пункта триангуляции или полигонометрии на 5 - 15 км2 и одного репера нивелирования на 5 - 7 км2.

В районах мелиоративного строительства плотность нивелирной сети должна быть доведена до 1 - 2 реперов на 4 км2.

1.27. Дальнейшее увеличение плотности геодезической основы крупномасштабных съемок достигается развитием геодезических сетей сгущения (1.22-б) и съемочного обоснования (1.22-в).

Плотность геодезической основы должна быть доведена развитием геодезических сетей сгущения в городах, прочих населенных пунктах и на промплощадках не менее чем до 4 пунктов триангуляции и полигонометрии на 1 км2 в застроенной части и 1 пункта на 1 км2 на незастроенных территориях.

Для обеспечения инженерно-геодезических работ при изысканиях, строительстве могут создаваться геодезические сети большей плотности.

Съемочным обоснованием геодезическая основа доводится до плотности, обеспечивающей непосредственное выполнение съемки. Съемочное обоснование развивается геодезическим способом или способом аналитической фотограмметрии с применением стереокомпаратора и ЭВМ.

1.28. При создании геодезической основы крупномасштабных съемок исходными пунктами для развития построений данного класса (разряда) могут служить, как правило, только пункты геодезических построений высших по точности классов (разрядов).

1.29. Постоянные пункты геодезических сетей, установленные при производстве топографической съемки, сдаются под наблюдение за сохранностью в соответствии с «Инструкцией об охране геодезических знаков» по акту, прил. 8.

1.30. Каждый топографический план должен иметь формуляр (паспорт), в который записываются все основные данные технологической схемы и точности съемки.

На каждый съемочный участок составляется каталог координат и высот пунктов долговременного закрепления геодезического и съемочного обоснований, в том числе углов капитальных зданий и других местных предметов и характерных точек.

1.31. Лица, занятые производством крупномасштабных топографических съемок, обязаны пройти инструктаж по технике безопасности на полевых топографо-геодезических работах применительно к условиям местности и объектам съемки.

2. НАЗНАЧЕНИЕ ТОПОГРАФИЧЕСКИХ ПЛАНОВ

2.1. Топографические планы масштаба 1:5000 предназначаются: для разработки генеральных планов городов и проектов размещения первоочередного строительства, инженерных сетей и коммуникации, транспортных путей, инженерной подготовки земельно-хозяйственного устройства и озеленения территории; для составления проектов городских промышленных районов, сложных транспортных развязок, технического проекта застройки; для составления планов отдельных районов городов, проектов детальной планировки на незастроенной территории города при несложном рельефе местности;

для составления проекта планировки, размещения первоочередного строительства и решения вопросов благоустройства сельских населенных пунктов; для реконструкции сельских населенных пунктов;

для составления технических проектов промышленных и горнодобывающих предприятий;

для составления обобщенных генеральных планов морских портов и судоремонтных заводов;

для предварительной разведки III группы месторождений;

для детальной разведки металлических и неметаллических (угли и горючие сланцы) полезных ископаемых по I и II группе месторождений;

для детальной разведки неметаллических полезных ископаемых (карбонатные породы, фосфориты, песок и гравий) по III группе месторождений;

для составления генеральных маркшейдерских планов разрабатываемых нефтегазовых месторождений, проектирования обустройства месторождений и решения горнотехнических задач и вопросов о земельных и горных отводах;

для земельного кадастра и землеустройства колхозов и совхозов с интенсивным ведением хозяйства в районах со сложными условиями местности и малыми размерами сельскохозяйственных угодий;

для составления технических проектов: орошения при поверхностном поливе всего мелиорируемого массива (участки менее 15 км2); орошения при поливе дождеванием всего мелиорируемого массива (участки менее 15 км2) и типовых участков (мелиорируемый массив 15 км2 и более); регулируемых водоприемников во всех природных условиях; водохранилищ с площадью зеркала воды от 0,5 до 3,0 км2; типовых участков осушения открытыми каналами в закрытой местности, заболоченной грунтовыми водами, с микрорельефом, местность средне- и труднопроходимая (сложные природные условия);

для составления рабочих чертежей массива осушения открытыми каналами в сложных природных условиях: площадок стройматериалов (планы используются и для рабочих чертежей); мостовых переходов; карьеров строительных материалов;

для камерального трассирования автомобильных дорог в условиях сложного рельефа местности, на подходах к крупным населенным пунктам и в других местах со сложной ситуацией;

для проектирования трасс воздушных линий электропередачи в местах пересечений и сближений с сооружениями;

для изыскания гидроузлов на малые равнинные реки и на горные реки;

для определения на местности проектного контура водохранилища на застроенной территории, на местности, занятой насаждениями (садами, ягодниками, виноградниками и т.д.);

для проектирования железных и автомобильных дорог на стадии технического проекта (выбор направления в горных районах и по принятому направлению в равнинных и холмистых районах);

для проектировании и строительства магистральных каналов (судоходных, водопроводных, энергетических) полосы местности шириной 1 - 2 км на стадии технического проекта, в равнинно-пересеченной и всхолмленной или густонаселенной местности.

Топографические планы масштаба 1:5000 служат основой для составления топографических и специальных планов и карт более мелких масштабов.

2.2. Топографические планы масштаба 1:2000 предназначаются:

для разработки генеральных планов поселков;

для составления проектов детальной планировки отдельных районов города (поселка), разбивочных чертежей с привязками красных линий к опорным зданиям и сооружениям и геодезическим пунктам; технических проектов застройки, инженерной подготовки и озеленения территории на застроенных территориях города (поселка);

для составления исполнительных планов горнопромышленных предприятий (рудников, шахт, карьеров, разрезов);

для детальных разведок III группы месторождений металлических и неметаллических полезных ископаемых;

для составления технических проектов и генеральных планов морских портов, судоремонтных заводов и отдельных гидротехнических сооружений;

для составления технического проекта принятого основного варианта тепловых электростанций, водоразбора, гидротехнических сооружений и заграждающих дамб;

для составления технических проектов: орошения при поверхностном поливе площади мелиорируемых объектов 15 и более км2 (типовые участки занимают 10 - 12 % от всей площади, подлежащей мелиорации); типовых участков под вертикальную планировку (съемка нивелированием по квадратам со сторонами 20 ´ 20 м по подготовленной поверхности); строительства плотин длиной свыше 300 м, дюкеров, шлюзов и т.п., прокладки трасс каналов и напорных трубопроводов, проходящих в стесненных участках и горной местности; строительства водохранилищ с площадью зеркала воды до 0,5 км2, для участков русел рек, намечаемых к использованию под канал;

для составления рабочих чертежей: осушения закрытым дренажем; под вертикальную планировку орошаемых земель нивелированием по квадратам со сторонами 20 ´ 20 м; площадок под гидротехнические сооружения, подсобно-производственные здания и жилищное строительство; строительства «канала-полосы»; местности вдоль оси канала от 100 до 400 м на участках с особо сложными условиями рельефа или геологического строения (косогор, мелкосопочный рельеф, район оползней) и на участках, где канал проектируется в виде трубопровода, укладываемого на анкерных опорах; для регулирования водоприемников на извилистых реках с небольшой величиной изгиба (100 - 150 м) или при сложном рельефе поймы;

для проектирования железных и автомобильных дорог на стадии технического проекта в горных районах и для рабочих чертежей в равнинных и холмистых районах;

для разработки генеральной схемы реконструкции железнодорожного узла;

для составления рабочих чертежей трубопроводных, насосных и компрессорных станций, линейных пунктов и ремонтных баз, переходов через крупные реки, на сложных подходах к подстанциям, на сложных пересечениях и сближениях транспортных и других магистралей в местах индивидуального проекта земляного полотна (для линейного строительства).

2.3. Топографические планы масштаба 1:1000 предназначаются: для составления генерального плана и рабочих чертежей при проектировании на застроенных и незастроенных территориях малоэтажного и поселкового строительства;

для решения вертикальной планировки и проектов озеленения территории; для составления планов, существующих подземных сетей и сооружений и привязки зданий и сооружений к участкам строительства;

для составления рабочих чертежей бетонных плотин, зданий ГЭС, камер шлюзов, участков примыкания плотин к скалам (для приплотинных ГЭС);

для разработки проектов переустройства существующих и рабочих чертежей новых железнодорожных станций и узлов;

для детальных разведок и подсчета запасов полезных ископаемых месторождений с исключительно сложным строением и невыраженными рудными жилами, прожилками, трубчатыми и рудными гнездами с неравномерным распределением промышленного оруденения (месторождения ртути, сурьмы, олова, вольфрама и др.); для сложных инженерных изысканий;

для проектирования: напорных трубопроводов на бетонных фундаментах; гидротехнических сооружений (акведуки, дюкеры, насосные станции) на площади (более 2 га); площадок под отдельные строения (ремонтные мастерские, складские базы и др.); полей фильтрации, канализации и тепло- газоснабжения в населенных пунктах с плотной застройкой;

для разработки рабочих чертежей при проектировании и строительстве горнодобывающих и обогатительных предприятий;

для геологического обслуживания горных предприятии, разрабатывающих россыпные месторождения.

2.4. Топографические планы масштаба 1:500 предназначаются:

для составления исполнительного, генерального плана участка строительства и рабочих чертежей многоэтажной капитальной застройки с густой сетью подземных коммуникаций, промышленных предприятий, для решения вертикальной планировки, составления планов подземных сетей и сооружений и привязки зданий и сооружений к участкам строительства на застроенных территориях города;

для составления рабочих чертежей плотин головного узла бассейнов суточного регулирования, уравнительных шахт, напорных трубопроводов, зданий ГЭС, порталов туннелей, подходных штреков шахт (для арочных и деривационных ГЭС).

Необходимость топографической съемки в масштабе 1:500 должна быть обоснована инженерными расчетами.

Примечание. Съемки масштабов 1:5000 - 1:500 могут производиться и в других случаях, кроме указанных в 2.1 - 2.4, если потребность в этих съемках надлежащим образом обоснована.

3. ПРОЕКТИРОВАНИЕ ГЕОДЕЗИЧЕСКИХ СЕТЕЙ 4 КЛАССА, 1 И 2 РАЗРЯДОВ И СЪЕМОЧНОГО ОБОСНОВАНИЯ

3.1. Проектирование геодезических сетей 4 класса, 1 и 2 разрядов и съемочного обоснования крупномасштабных топографических съемок должно производиться с учетом масштаба и метода предстоящих съемок, требований настоящей Инструкции, а также специальных требований к геодезическим сетям проектных и других организаций, на основе:

сбора и анализа сведений и материалов о всех ранее выполненных геодезических работах на объекте съемки;

изучения района предстоящих работ по имеющимся картам наиболее крупного масштаба и литературным источникам;

изучения материалов предварительно проведенного специального обследования района работ, включающего обследование и инструментальный поиск геодезических знаков ранее выполненных работ;

выбора наиболее целесообразного варианта построения геодезических сетей, с учетом перспективы развития территорий согласно генеральному плану и плану освоения земель.

3.2. Проект геодезических сетей и съемочного обоснования составляется, как правило, на картах масштаба 1:10000 - 1:25000.

3.3. Угловая привязка вновь создаваемых геодезических сетей 4 класса, 1 и 2 разрядов должна быть произведена, как правило, на всех исходных геодезических пунктах по двум исходным дирекционным направлениям. В качестве одного из двух направлений может быть принято направление на ориентирный пункт, которое в данном случае служит лишь для контроля правильности ориентировки.

3.4. При отсутствии возможности выполнить угловую привязку вновь создаваемой геодезической сети производится координатная привязка.

При этом для контроля угловых измерений, в целях обнаружения грубых ошибок измерений, используются дирекционные направления на ориентирные пункты или азимуты, полученные из астрономических или гиротеодолитных измерений.

3.5. Полигонометрические сети при координатной привязке следует проектировать, как правило, в виде замкнутых фигур, что обеспечивает полевой контроль угловых и линейных измерений.

4. ПОЛИГОНОМЕТРИЯ 4 КЛАССА, 1 И 2 РАЗРЯДОВ

4.1. Полигонометрические сети 4 класса, 1 и 2 разрядов создаются в виде отдельных ходов или систем ходов.

Примерные схемы построения сетей полигонометрии приведены в прил. 2.

4.2. Отдельный ход полигонометрии должен опираться на 2 исходных пункта.

Проложение замкнутых ходов, опирающихся обоими концами на один исходный пункт, и висячих ходов не допускается.

4.3. Полигонометрические сети 4 класса, 1 и 2 разрядов, развиваемые в городах и поселках, на площадях горнодобывающих и нефтедобывающих предприятий, промышленного, сельскохозяйственного и жилищного строительства, должны удовлетворять требованиям, приведенным в табл. 2.

4.4. Расстояние между пунктами параллельных полигонометрических ходов данного класса (разряда) по длине, близких к предельным, должно быть не менее:

в полигонометрии 4 класса - 2,5 км,

»          1 разряда - 1,5 км.

При меньших расстояниях ближайшие пункты должны быть связаны ходом полигонометрии данного класса (разряда).

Если пункты хода полигонометрии 1 разряда отстоят менее чем 1,5 км от пунктов параллельного хода полигонометрии 4 класса, то между этими ходами должна быть произведена связь ходом 1 разряда.

4.5. С целью обеспечения большей жесткости сети при наличии технической возможности, например, при измерении линий светодальномерами, следует стремиться к сокращению многоступенчатости сети, ограничиваясь развитием полигонометрии 4 класса и 1 разряда.

4.6. На все закрепленные точки полигонометрических ходов должны быть переданы отметки нивелированием IV класса или техническим нивелированием. В горной местности, при обеспечении съемок с сечением рельефа через 2 и 5 м, допускается определение высот точек полигонометрических ходов тригонометрическим нивелированием.

Таблица 2

Показатели

1 класс

1 разряд

2 разряд

Предельная длина хода в км







отдельного

10

5

3

между исходной и узловой точкой

7

3

2

между узловыми точками

5

2

1,5

Предельный периметр полигона в км

30

15

9

Длины сторон хода в км:







наибольшая

2,00

0,80

0,35

наименьшая

0,25

0,12

0,08

оптимальная

0,50

0,30

0,20

Число сторон в ходе не более

15

15

15

Относительная ошибка хода не более

1:25000

1:10000

1:5000

Средняя квадратическая ошибка измерения угла (по невязкам в ходах и полигонах) не более

2"

5"

10"

Угловая невязка хода или полигона не более

5"

10"

20"

где п - число углов в ходе.

Примечание. При использовании для линейных измерении светодальномеров длины сторон и ходов могут быть увеличены, что должно быть оговорено в техническом проекте.

Рекогносцировка ходов полигонометрии

4.7. Рекогносцировка ходов полигонометрии производится на основании утвержденного проекта на производство работ.

При рекогносцировке уточняют направления ходов и места постановки полигонометрических знаков. При этом руководствуются следующими требованиями:

4.7.1. Полигонометрические ходы должны прокладываться по местности, наиболее благоприятной для производства угловых и линейных измерений;

4.7.2. Расположение полигонометрических знаков следует намечать примерно на равных расстояниях друг от друга;

4.7.3. Места, намеченные для постановки полигонометрических знаков, должны обеспечивать их долговременную сохранность. Нельзя устанавливать грунтовые знаки на свеженасыпанном грунте, пашне, болотах, оползнях, осыпях и т.п., а также на проезжих частях улиц и дорог;

4.7.4. Между двумя смежными знаками должна быть обеспечена взаимная видимость; визирный луч должен проходить не ближе 0,5 м от препятствия;

4.7.5. Полигонометрические ходы не должны пересекаться на линиях ходов, а примыкать к их поворотным точкам;

4.7.6. На застроенных территориях, где это возможно, следует предусматривать закрепление пунктов полигонометрии стенными знаками;

4.7.7. Выбранные в натуре места для постановки пунктов закрепляются временными знаками (кольями, металлическими штырями, окопкой и др.) и составляются на них абрисы с привязкой к постоянным предметам местности не менее чем тремя промерами. При закладке знаков указанные промеры уточняются;

4.7.8. При выборе мест установки знаков следует учитывать возможность использования их в качестве съемочных точек;

4.7.9. Места установки полигонометрических знаков, ближайших к примычным пунктам, должны обеспечивать возможность передачи дирекционных направлений с примычных пунктов по стороне проектируемой полигонометрии не короче оптимальной (см. табл. 2).

Измерение углов на пунктах полигонометрии

4.8. Измерение углов на пунктах полигонометрии производится способом измерения отдельного угла, или способом круговых приемов, как правило, по трехштативной системе, оптическими теодолитами ОТ-02, T1, Т2, Theo-010, T5 и другими им равноточными.

Способ круговых приемов применяется, когда число наблюдаемых направлений на пункте более двух.

Перед началом работ инструменты проверяются и исследуются по программе, изложенной в прил. 11.

4.9. Количество приемов, в зависимости от класса (разряда) полигонометрии и типа применяемого инструмента указано в табл. 3.

При переходе от одного приема к другому лимб переставляется на угол , где п - число приемов.

4.10. При измерениях способом отдельного угла алидаду вращают только по ходу часовой стрелки или только против хода часовой стрелки, предварительно повернув алидаду несколько раз в направлении непредстоящего вращения при измерении угла.

Таблица 3

№ п/п

Типы инструментов

Полигонометрия

4 класс

1 разряд

2 разряд

1

ОТ-02; Т1

4

-

-

2

Т2; Theo-010 и им равноточные

6

2

2

3

Т-5 и другие ему равноточные

-

3

2

При измерениях круговыми приемами в первом полуприеме алидаду вращают по ходу часовой стрелки, а во втором полуприеме - в обратном направлении. Перед началом измерения в каждом полуприеме алидаду поворачивают на несколько оборотов в направлении предстоящего вращения в данном полуприеме.

4.11. Результаты измерений отдельных углов или направлении на пунктах полигонометрии должны находиться в пределах допусков, указанных в табл. 4.

Таблица 4

Элементы измерений, к которым относятся допуски

Типы инструментов

ОТ-02, Т1 и им равноточные

Т2, Theo-010 и им равноточные

Т5 и ему равноточные

Расхождения между значениями одного и того же угла, полученного из двух полуприемов

6"

8"

0,2'

Колебание значений угла, полученных из разных приемов

5"

8"

0,2'

Расхождение между результатами наблюдения на начальное направление в начале и конце полуприема.

6"

8"

0,2'

Колебание направлений в отдельных приемах, приведенных к общему нулю

5"

8"

0,2'

4.12. При наличии в группе измерений отдельных приемов или углов, результаты которых не удовлетворяют установленным допускам, последние повторяются на тех же установках лимба.

Повторные измерения следует выполнять после окончания наблюдений по основной программе.

Если среднее значение угла (направлений), полученное из основного и повторного измерений, удовлетворяет установленным допускам, то оно принимается в дальнейшую обработку. В противном случае основной прием вычеркивается и в обработку принимается повторный.

4.13. Направления на стенные знаки в полигонометрии 4 класса измеряются тремя круговыми приемами после окончания наблюдении на пункты ходовой линии.

При этом колебания в отдельных приемах на указанные направления, приведенные к общему нулю, не должны превышать 10" при расстоянии свыше 10 м и 15" при расстоянии менее 10 м от вспомогательного до стенного знака.

В полигонометрии 1 и 2 разрядов измерение направлений на стенные знаки производится по программе измерения основных углов.

4.14. Расхождения между значениями измеренного и твердого угла на примычном пункте не должны превышать:

в полигонометрии 4 класса                                    - 6",

»          1 разряда                               - 10",

»          »                                             - 20".

4.15. Измерение углов в полигонометрии должно выполняться, как правило, с применением трехштативной системы. При этом теодолит и визирные цели должны устанавливаться над центрами с точностью 1 мм.

4.16. При наблюдении со столиков сигналов или на визирные цели сигналов (пирамид) должны определяться элементы центрировки и редукции графическим способом дважды (на обеих сторонах листа). Указания по определению центрировок и редукций графическим способом даны в прил. 20.

Измерение линий в полигонометрии 4 класса, 1 и 2 разрядов

4.17. Линии в полигонометрии 4 класса, 1 и 2 разрядов измеряются светодальномерами, радиодальномерами и в отдельных случаях базисными приборами БП-2 и БП-3.

В полигонометрии 1 и 2 разряда для измерения линий могут быть использованы длиномер типа АД-1 и параллактический метод, а в полигонометрии 2 разряда, кроме того, редукционные тахеометры ТП (ГОСТ 10812-64) и Редта-002.

4.18. Инструменты и оборудование, фиксирующие концы линии при ее измерении, должны устанавливаться над центрами с точностью по створу линии не ниже 3 мм в полигонометрии 4 класса и 1 разряда и 4 мм в полигонометрии 2 разряда.

4.19. Привязка линий полигонометрии к стенным знакам производится согласно требованиям, изложенным в «Руководстве по применению стенных знаков в полигонометрических и теодолитных ходах», рекомендованном Главным управлением геодезии и картографии при Совете Министров СССР в качестве пособия при закладке стенных знаков, «Недра», 1972.

4.20. Привязка ходов полигонометрии к опорным пунктам, расположенным на зданиях, осуществляется при помощи двух треугольников, углы и линии которых измеряются согласно требованиям соответствующего класса (разряда) полигонометрии.

Углы треугольников должны быть не менее 30°.

Относительная ошибка измерения линий должна быть не более относительной ошибки хода, установленной для данного класса (разряда) полигонометрии.

Измерение линий

4.21. Измерение линий светодальномерами и радиодальномерами производится методами и числом приемов, указанными в инструкциях по применению данного конкретного типа дальномера.

Расхождение значений расстояний, полученных из отдельных приемов, не должно превышать 5 см. При больших расхождениях следует увеличивать число приемов.

4.22. Базисными приборами БП-2 и БП-3 стороны полигонометрических ходов измеряют:

в полигонометрии 4 класса - двумя инварными проволоками в одном направлении или одной проволокой в прямом и обратном направлениях, методом отсчетов при трех сдвигах проволоки в пределах длины шкал;

в полигонометрии 1 разряда - одной инварной проволокой в одном направлении, методом отсчетов при трех сдвигах проволоки;

в полигонометрии 2 разряда - одной инварной проволокой в одном направлении, методом фиксаций.

4.23. До начала полевого сезона и по окончании его проволоки, предназначенные для измерения линий полигонометрии 4 класса, эталонируются на стационарном компараторе МИИГАиК или другого официального метрологического учреждения, а для 1 и 2 разрядов - на ведомственных (полевых) компараторах.

В процессе работы проволока не реже одного раза в месяц проверяется на полевом компараторе.

Полевой компаратор разбивается на ровной местности с устойчивым грунтом, удобной для установки штативов. Длина компаратора - 120 или 240 м. Концы компаратора закрепляются грунтовыми знаками типа 6.

Длина компаратора определяется шестикратным измерением его двумя инварными проволоками (три измерения «прямо» и три «обратно»). Эталонирование рабочих проволок производится путем четырехкратного измерения ими компаратора.

Изменение в длине рабочей проволоки между смежными компарированиями не должно превышать 0,3 мм для 24-метровых проволок и 0,6 мм для 48-метровых.

4.24. Точности натяжения проволок, определения превышений концов пролетов и вешения линий указаны в табл. 5.

Отсчеты по шкалам проволок берутся с точностью 0,1 мм.

При измерении линий методом отсчетов со сдвигом шкал колебание разностей отсчетов не должно превышать 1 мм.

Величина разности длин проволок при измерении двумя проволоками в одном направлении не должна отличаться более чем на 0,3 мм от разности длин этих проволок, вычисленной по результатам компарирования.

Таблица 5

Наименование работ

Предельные допуски

4 класс

1 разряд

1 разряд

Натяжение проволок

0,1 кг

0,2 кг

0,4 кг

Вешение линий

4 см

5 см

5 см

Определение превышений концов пролетов длиной 24 м при превышении:







до 1 м.

3 мм

4 мм

5 мм

от 1 м до 3 м

2 мм

3 мм

4 мм

4.25. При измерении линии полигонометрии инварными проволоками температура определяется термометром-пращем в начале и конце каждой линии с точностью 1°.

Если линии измеряются стальными проволоками, то температуру необходимо измерять на каждом пролете.

4.26. Для определения поправок за наклон линии выполняется нивелирование целиков хорошо выверенным нивелиром по двухсторонним рейкам в одном направлении с отсчетами по одной нити. При превышении по пролету более 1:10 его длины нивелирование выполняется из середины.

4.27. Измерение линий длиномером типа АД выполняется в полигонометрии 1 разряда двумя приемами и в полигонометрии 2 разряда - одним приемом. Один прием состоит из двух измерений - прямого и обратного, каждое из которых заключается в прокатывании в одном направлении мерного диска длиномера по некомпарированной проволоке, натянутой с помощью гирь или динамометра между точками, ограничивающими измеряемую линию.

4.28. Измерение линии одним приемом производится в следующем порядке:

измеряют температуру;

фиксатор длиномера совмещают с нулем передней (задней) шкалы и берут начальный отсчет по длиномеру;

прокатывают мерный диск по проволоке до другого конца измеряемой линии;

совмещают фиксатор прибора с нулем задней (передней) шкалы и берут отсчет по длиномеру;

освобождают мерный диск и берут одновременно отсчеты по задней и передней шкалам, фиксируя их положение относительно концов измеряемой линии;

измеряют температуру;

смещают шкалы на 3 - 4 см и, не изменяя положения длиномера, измеряют аналогичным образом длину линии в обратном направлении.

Отсчеты по длиномеру и шкалам берутся с точностью до 1 мм.

Температура измеряется с точностью до 1°.

4.29. В измеренное длиномером расстояние должны быть введены поправки за провес проволоки, компарирование мерного диска, наклон линии и температуру.

4.30. Компарирование мерного диска длиномера производится на полевом компараторе длиной 120 м до начала и по окончании полевых работ, а также в течение полевого сезона не реже одного раза в месяц.

Если длиномер подвергался разборке или сильному удару, а также если была заменена проволока, то необходимо выполнить контрольное компарирование.

Коэффициент компарирования длиномера вычисляется по результатам измерения длины компаратора десятью приемами при натяжении проволоки гирями.

4.31. При измерении линии длиномером должны выдерживаться допуски, указанные в табл. 6.

Таблицa 6

Разряд полигонометрии

Натяжение

Допустимое расхождение

между полуприемами

между приемами

1

Гири 15 кг

1:7000

1:10000

2

Гири 15 кг или динамометр

1:5000

-

4.32. При измерении линий длиной более 250 м они разбиваются на секции. Установка штативов на концах секций производится с отклонением от створа линии не более чем на 1:1000 длины секции.

4.33. Для определения поправок за наклон линий при измерении длиномером измеряются превышения между концами линий (секции) геометрическим или тригонометрическим нивелированием.

Измерение линий параллактическим методом

4.34. В ходах полигонометрии 1 и 2 разрядов определение длин линий может быть произведено из параллактических звеньев, имеющих форму вытянутых ромбов или треугольников. Величины параллактических углов в полигонометрии 1 разряда должны быть не менее 8°, а 2 разряда - не менее 4°.

4.35. В качестве базиса при параллактических измерениях линии используется инварная проволока длиной 24 м с закрепленными на ее концах визирными марками. Для натяжения проволоки используются гири.

Длина проволоки определяется путем ее эталонирования на компараторе с точностью 0,16 мм.

4.36. Базис следует располагать перпендикулярно к измеряемой линии с ошибкой не более 2', при помощи теодолита 30" точности. В противном случае измеряется угол между измеряемой линией базиса с точностью 1'.

Допустимое расстояние от вершины параллактического звена до базиса длиной 24 м - 170 м в полигонометрии 1 разряда и 340 м в полигонометрии 2 разряда. При измерении линий большей длины следует пользоваться симметричным звеном, в виде ромба с базисом в середине. В полигонометрии 1 разряда линии, превышающие 300 м, следует измерять по частям.

4.37. Для измерения параллактических углов применяются теодолиты Т2, Theo-010 и им равноточные. Параллактические углы измеряются четырьмя приемами, средняя квадратическая ошибка угла, вычисленная по сходимости приемов, должна быть не более 1,5". Расхождения значений из разных приемов не должны превышать 3", в противном случае делаются дополнительные измерения. Измерение параллактических углов производится на одной части лимба, точность нанесения штрихов которой тщательно исследуется. В случае, если ошибки в положении штрихов превышают 1", в измеренные параллактические углы следует вводить поправки.

4.38. Редукционными тахеометрами ТП и Редта-002 линии измеряются в прямом и обратном направлениях. Линии длиннее 170 м измеряются по частям; при этом отклонение промежуточных точек от створа линии не должно превышать 0,4 м,

Измерение линии в одном направлении выполняется двумя приемами.

Прием состоит из двукратного совмещения штрихов на рейке и двухкратного отсчета: первый отсчет при вращении дистанционного барабана по ходу часовой стрелки (вправо), второй - при вращении против хода часовой стрелки (влево).

Предельное расхождение результатов измерений линии должно быть не более:

между приемами                                                     - 1:3000,

между прямым и обратным измерениями                        - 1:5000.

В измеренные расстояния вводятся поправки за величину постоянного слагаемого и коэффициент дальномера, если последние не равны соответственно 0 и 100. Постоянное слагаемое и коэффициент дальномера определяются на полевом компараторе перед началом и после окончания работ, а также если тахеометр подвергся удару или сильной тряске.

4.39. Для измерения линий в полигонометрии 1 и 2 разрядов на застроенной территории может быть применен короткобазисный параллактический метод. При измерении линий этим методом применяются оптические теодолиты Т2, Theo-010 и им равноточные и инварные жезлы 2 - или 3-метровой длины, 2-метровые рейки «Bala» и визирные марки.

4.40. Длины линий определяются из простых или сложных параллактических звеньев, в зависимости от местных условий и разряда полигонометрии согласно «Руководству по применению короткобазисного параллактического метода измерения длин линий в полигонометрии 1 и 2 разрядов», разработанному ПНИИИСом Госстроя СССР и согласованному с Главным управлением геодезии и картографии при Совете Министров СССР, М., Стройиздат, 1971.

5. ТРИАНГУЛЯЦИЯ 1 И 2 РАЗРЯДОВ

5.1. Триангуляция 1 и 2 разрядов развивается с целью сгущения геодезических сетей до плотности, обеспечивающей развитие съемочного обоснования крупномасштабных съемок, как правило, в открытой и горной местности или в случаях, если по каким-либо причинам применение метода полигонометрии невозможно или нецелесообразно.

Исходными пунктами для развития триангуляции 1 разряда служат пункты государственной геодезической сети 1 - 4 классов, а триангуляции 2 разряда - пункты государственной геодезической сети и пункты триангуляции и полигонометрии 1 разряда.

В зависимости от расположения и густоты исходных пунктов на объекте съемки триангуляция 1 разряда развивается в виде сетей, цепочек треугольников и вставок отдельных пунктов в треугольники, образованные пунктами сетей 2 - 4 классов. Триангуляция 2 разряда развивается в виде сетей, отдельных пунктов или групп пунктов между пунктами сетей 2 - 4 классов, а также 1 разряда.

Каждый пункт триангуляции 1 и 2 разрядов должен определяться из треугольников, в которых измеряются все углы, или засечками с числом измеренных направлений не менее трех.

Примерные схемы построения триангуляции 1 и 2 разрядов приведены в прил. 1.

5.2. Сплошная сеть триангуляции должна опираться не менее чем на 3 исходных геодезического пункта и не менее чем на 2 выходные стороны. Цепочка треугольников должна опираться на два исходных геодезических пункта и примыкающие к ним 2 выходные стороны.

В качестве выходных сторон используются стороны триангуляции или полигонометрии 3 - 4 классов, а также развиваемой триангуляции не короче 1 км, измеренные с относительной ошибкой не ниже указанной в табл. 7.

5.3. Триангуляция 1 и 2 разрядов должна удовлетворять основным требованиям, изложенным в табл. 7.

Таблица 7

Показатели

1 разряд

2 разряд

Длина стороны треугольника не более

5,0 км

3,0 км

Минимальная допустимая величина угла:





в сплошной сети

20°

20°

связующего в цепочке треугольников

30°

30°

во вставке

30°

20°

Число треугольников между выходными сторонами или между исходным пунктом и выходной стороной не более

10

10

Минимальная длина выходной стороны

1 км

1 км

Предельное значение средней квадратической ошибки угла, вычисленной по невязкам в треугольниках

± 5"

± 10"

Предельная допустимая невязка в треугольнике

± 20"

± 40"

Относительная ошибка выходной (базисной) стороны

1:50000

1:20000

Относительная ошибка определения длины стороны в наиболее слабом месте не более

1:20000

1:10000

Проектирование триангуляции 1 и 2 разрядов

5.4. Проект триангуляции 1 и 2 разрядов разрабатывается на топографических картах масштабов 1:10000 - 1:25000.

Проектирование завершается детальной рекогносцировкой, при которой уточняется проект сети и намечаются места установки пунктов.

Места установки пунктов должны быть легко доступны, хорошо опознаваться на местности и обеспечивать долговременную сохранность центров и знаков. Как правило, это должны быть не подлежащие застройке или не предназначенные для обработки (непахотные) земли. Пункты на местности должны выбираться с учетом возможности использования их в качестве точек съемочной сети и, как правило, устанавливаться на командных высотах.

5.5. Если расстояние между пунктом триангуляции 1 разряда и пунктом сети более высокого класса точности или между двумя пунктами 1 разряда менее 2 км, то должна быть предусмотрена их связь с измеряемым направлением.

Для пунктов триангуляции 2 разряда это расстояние не должно быть менее 1,5 км.

5.6. Между двумя смежными пунктами должна быть, как правило, обеспечена видимость с земли.

5.7. В проекте предусматривается определение засечками выдающихся местных предметов (труб, шахт, вышек, высоких зданий, колоколен и т.д.).

Измерение углов в триангуляции 1 и 2 разрядов

5.8. Углы в триангуляции 1 и 2 разрядов измеряют круговыми приемами теодолитами Т2, Theo-010, T5 и другими им равноточными инструментами числом приемов и с соблюдением допусков, приведенных в табл. 8.

Таблица 8

Показатели

Т25Тhео-010 и им равноточные

Т5 и ему равноточные

1 разряд

2 разряд

1 разряд

2 разряд

Число приемов

3

2

4

3

Замыкание горизонта

8"

8"

0,2'

0,2'

Колебание значения направления, полученного из разных приемов

8"

8"

0,2'

0,2'

Если приемы не удовлетворяют установленным допускам по колебанию значений направлений, то они подлежат повторению на тех же установках лимба. При отсутствии грубых ошибок в обработку принимаются основной и повторный приемы.

5.9. При измерении углов в триангуляции 1 и 2 разрядов с пунктов, являющихся примычными, в программу измерений должно быть включено не менее одного направления исходной сети.

Направления триангуляции 1 и 2 разрядов можно объединять в одной группе и измерять по программе 1 разряда.

5.10. Теодолит, установленный на штативе, центрируется над центром пункта триангуляции с помощью оптического или нитяного отвеса с точностью не ниже 3 мм.

Элементы центрирования теодолита, установленного на столике, и редукций визирных целей, не сцентрированных по отвесу над центрами знаков, определяют графическим путем дважды (на обеих сторонах центрировочного листа) согласно указаниям, приведенным в прил. 20.

5.11. На пункте триангуляции 1 или 2 разряда, при отсутствии видимости с земли на смежный пункт триангуляции или полигонометрии (последний не ближе 250 м), измеряется направление на ориентирный пункт, установленный не ближе 250 м от центра знака, числом приемов, указанным в табл. 6 для угловых измерений в триангуляции данного разряда.

Ориентирные пункты закрепляются центрами типа 5 или 6. От центра знака измеряется расстояние до ориентирного пункта с точностью порядка 1 м.

5.12. Высотная привязка центров триангуляции 1 и 2 разрядов производится нивелированием IV класса или техническим нивелированием.

В горной местности отметки центров пунктов триангуляции 1 и 2 разрядов можно определять тригонометрическим нивелированием по всем сторонам сети.

5.13. Координаты центра, установленного на здании пункта триангуляции, сносят на землю, как правило, с помощью теодолита и светодальномера.

Снесение осуществляют одновременно на 4 наземных рабочих центра, расположенных попарно в противоположных направлениях. Каждый рабочий наземный центр закрепляется двумя стенными знаками. Снесение производить с измерением всех углов в треугольнике. Расстояние между смежными рабочими центрами должно быть не менее 200 м. Углы и линии измеряют при снесении координат с точностями, предусмотренными для полигонометрии соответствующего разряда.

6. СЪЕМОЧНОЕ ОБОСНОВАНИЕ

6.1. Геодезическое съемочное обоснование создается с целью сгущения геодезической плановой и высотной основы до плотности, обеспечивающей выполнение топографической съемки.

6.2. Съемочное обоснование развивается от пунктов государственных геодезических сетей, геодезических сетей сгущения 1 и 2 разрядов и технического нивелирования.

Пункты планового съемочного обоснования определяются построением съемочных триангуляционных сетей, проложением теодолитных и мензульных ходов, прямыми, обратными и комбинированными засечками. При развитии съемочного обоснования одновременно определяются, как правило, положения точек в плане и по высоте.

Высоты точек съемочного обоснования определяются нивелированием горизонтальным лучом нивелиром, теодолитом или кипрегелем с уровнем при трубе или тригонометрическим нивелированием.

6.3. Невязки в ходах и полигонах высотного съемочного обоснования не должны быть более:

при техническом нивелировании ,см,

при нивелировании теодолитом или кипрегелем горизонтальным лучом ± 10 см,

при тригонометрическом нивелировании ± 20, см, где L - число километров в ходе или полигоне.

6.4. При стереотопографическом методе съемки плотность и расположение точек геодезического обоснования определяются технологией съемки, высотой фотографирования и масштабом аэросъемки.

6.5. Пункты планово-высотного съемочного обоснования закрепляются на местности долговременными знаками с таким расчетом, чтобы на каждом планшете было, как правило, закреплено не менее трех точек при съемке в масштабе 1:5000 и одной точки при съемке в масштабе 1:2000, включая пункты государственной геодезической сети и сетей сгущения (если отраслевые технические условия не требуют большей плотности закрепления).

6.6. Предельные ошибки положения пунктов уравненного планового обоснования, в том числе плановых опознаков, относительно пунктов государственной геодезической сети и геодезических сетей сгущения не должны превышать на открытой местности и на застроенной территории 0,2 мм в масштабе плана и 0,3 мм - на местности, закрытой древесиной и кустарниковой растительностью.

Предельные ошибки координат не должны превышать величии, приведенных в табл. 9

Таблица 9

Масштаб

Допустимые предельные ошибки координат, м

застроенные территории, открытые районы

районы, покрытые древесной и кустарниковой растительностью

1:500

0,10

-

1:1000

0,16

0,30

1:2000

0,30

0,60

1:5000

0,60

1,50

При определении координат плановых точек съемочного обоснования (опознаков) аналитическим методом по данным стереофотограмметрических измерений приведенные выше допуски увеличиваются в 1,5 раза.

Развитие съемочных сетей теодолитными ходами

6.7. Теодолитные ходы по точности подразделяются на два разряда.

Теодолитные ходы 1 разряда прокладываются с относительной ошибкой не грубее 1:2000, ходы 2 разряда - с относительной ошибкой не грубее 1:1000.

6.8. Предельные допустимые длины отдельных теодолитных ходов между исходными пунктами приведены в табл. 10.

Таблица 10

Масштаб

ms = 0,2 мм

ms = 0,3 мм

1:500

0,6 км

0,3 км

-

-

1:1000

1,2

0,5

1,5

1,0

1:2000

2,0

1,0

3,0

1,5

1:5000

4,0

2,0

6,0

3,0

В системах теодолитных ходов предельные расстояния от узловых точек до исходных пунктов и между: узловыми точками должны быть на 30 % меньше приведенных в табл. 10.

6.9. Длины линий в теодолитных ходах не должны быть более 350 м и менее 20 м.

6.10. Допускается проложение висячих теодолитных ходов длиной не более указанной в табл. 11.

Таблица 11

Масштаб съемки

На застроенных территориях,

На незастроенных территориях

1:500

100 м

150 м

1:1000

150

200

1:2000

200

300

1:5000

350

500

Число линий висячих теодолитных ходов на незастроенной территории должно быть не более трех, а на застроенной - не более четырех.

6.11. Угловые невязки в теодолитных ходах не должны превышать

,

где п - число углов в ходе.

6.12. Теодолитные ходы должны прокладываться по местности, удобной для линейных измерений.

Поворотные точки выбираются так, чтобы обеспечивались удобство постановки инструмента и хороший обзор для ведения съемки.

Теодолитные ходы не должны пересекать линии полигонометрии и должны иметь, по возможности, вытянутую форму.

6.13. Стороны теодолитных ходов измеряются оптическими дальномерами, редукционными тахеометрами ТП и Редта-002, длиномерами типа АД или в прямом и обратном направлениях стальными 20-метровыми лентами и рулетками. Расхождения значений линии из прямого и обратного измерений не должны быть более 1:2000 в 1 разряде и 1:1000 во 2 разряде.

6.14. Инструменты, применяемые для измерения линий, компарируются на полевом компараторе. Введение в длину линии поправки за компарирование обязательно, если ее влияние на длину измеряемой линии более чем 1:10000.

6.15. При углах наклона линий более 1,5° измеряются вертикальные углы одним приемом и вводятся поправки за приведение длин линий к горизонту. Если на измеряемой линии несколько точек перегиба, то при измерении ее лентой, рулеткой или длиномером по частям углы наклона измеряются на каждом отрезке, ограниченном точками перегиба.

6.16. Углы в теодолитных ходах измеряются теодолитами точностью не менее 0,5' одним полным приемом с перестановкой лимба между полуприемами на величину 90°.

Колебания значений углов, полученных из двух полуприемов, не должны превышать 0,8'.

При привязке теодолитных ходов к опорным пунктам измеряются два примычных угла. Сумма измеренных примычных углов не должна отличаться от значения жесткого примычного угла более чем на 1'.

Развитие съемочных сетей методом триангуляции

6.17. Съемочное обоснование в открытой местности может развиваться методами триангуляции в виде несложных сетей треугольников, цепочек треугольников или вставок отдельных пунктов, определяемых прямыми, обратными или комбинированными засечками.

Триангуляционные построения, включающие более двух определяемых пунктов, должны опираться не менее чем на две исходные стороны.

В качестве исходных сторон могут служить стороны триангуляции 1 и 2 разрядов и полигонометрии, а также специально измеренные с ошибкой не грубее 1:5000 базисные стороны. Развитие сетей и цепочек треугольников, опирающихся на одну сторону (висячих), не допускается.

6.18. Предельная длина цепочки треугольников или расстояние между исходными пунктами, на которые опирается система треугольников, не должна превышать длину теодолитного хода 1 разряда, соответственно масштабу съемки (см. табл. 10).

Между исходными сторонами (пунктами) допускается построение не более:

20 треугольников для съемки в масштабе                                1:5000

17               »          »          »          »                                             1:2000

15               »          »          »          »                                             1:1000

10               »          »          »          »                                             1:500.

6.19. Углы треугольников должны быть не менее 20°, а стороны не короче 150 м.

Измерение углов производится теодолитами не менее 30" точности двумя круговыми приемами с перестановкой лимба между полуприемами на 90°. Расхождение приведенных к общему нулю одноименных направлений из разных приемов должно быть не более 45". Невязки в треугольниках не должны превышать 1,5'.

6.20. В измеренные на точке углы должны вводиться поправки за центрировку и редукции, если величины линейных элементов превышают 1:10000 от длин сторон.

Определение точек прямой засечкой производится не менее чем с 3-х пунктов опорной сети, при этом углы между направлениями при определяемой точке не должны быть менее 30° и более 150°.

Определение точек обратной засечкой производится не менее чем по 4 пунктам опорной сети, при условии, что определяемый пункт не находится около окружности, проходящей через любые три исходных пункта.

Комбинированная засечка точки производится сочетанием прямых и обратных засечек с участием не менее чем трех опорных пунктов.

Число приемов, допуски и методика измерения углов указаны в 6.19.

6.21. В сильно пересеченной и горной местности высоты пунктов съемочных триангуляционных сетей, развиваемых для обеспечения съемок с сечением рельефа 2 и 5 м, а в особых случаях и 1 м, определяются тригонометрическим нивелированием в прямом и обратном направлениях одним приемом по трем нитям или двумя приемами по одной нити. Колебания места нуля на станции и вертикальных углов, полученных из разных направлений (или по различным нитям), не должны превышать 45".

7. ТЕХНИЧЕСКОЕ НИВЕЛИРОВАНИЕ

7.1. Дальнейшее сгущение нивелирной сети I, II, III и IV классов выполняется также методом геометрического нивелирования, так называемым «техническим» нивелированием. Ходы технического нивелирования прокладывают между двумя исходными реперами (одиночные ходы) или в виде системы ходов с одной или несколькими узловыми точками.

Системы нивелирных ходов должны опираться не менее чем на два исходных репера. Проложение замкнутых (опирающихся обоими концами на один и тот же исходный репер) и висячих ходов разрешается в исключительных случаях.

В. сеть технического нивелирования должны быть включены все пункты плановых сетей сгущения (полигонометрии и триангуляции), не включенные в сеть нивелирования IV класса.

7.2. Длина ходов технического нивелирования определяется в зависимости от высоты сечения рельефа топографической съемки. Допустимые длины ходов приведены в табл. 12.

7.3. Для производства технического нивелирования используют нивелиры с увеличением зрительной трубы не менее 20х и ценой деления уровня не более 45" на 2 мм.

Таблица 12

Характеристика линий

Длины ходов в км при сечении рельефа

0,25 м

0,5 м

1 м и более

Между двумя исходными пунктами

2,0

8

10

Между исходным пунктов и узловой точкой

1,5

6

12

Между двумя узловыми точками

1,0

1

8

Нивелирные рейки должны иметь шашечный рисунок с сантиметровыми или двухсантиметровыми делениями. Применяются как двухсторонние, так и односторонние рейки.

7.4. Нивелирование выполняется в одном направлении. Отсчеты по рейке производятся по средней нити. Рейки устанавливаются на нивелирные башмаки, костыли или вбитые в землю колья.

При нивелировании по двухсторонним рейкам соблюдается следующий порядок работы на станции:

отсчеты по черной и красной сторонам задней рейки; отсчеты по черной и красной сторонам передней рейки.

При нивелировании по односторонним рейкам должна соблюдаться следующая последовательность работы:

отсчет по задней рейке;

отсчет по передней рейке;

изменение горизонта инструмента не менее чем 10 см;

отсчет по передней рейке;

отсчет по задней рейке.

Расхождения превышений на станции, определенных по черным и красным сторонам реек или по односторонним рейкам на разных горизонтах, не должны превышать 5 мм.

Расстояния от инструмента до реек измеряют по крайним нитям поля зрения трубы или шагами. Нормальная длина визирного луча 120 м. В особо благоприятных условиях длина визирного луча может быть увеличена до 200 м.

7.5. Невязки нивелирных ходов или замкнутых полигонов не должны превышать величин, вычисленных по формуле

(мм),

где L - длина хода (полигона), км.

На местности со значительными углами наклона, когда число станций на километр хода более 25, допустимая невязка подсчитываемая по формуле

 (мм),

где п - число штативов в ходе (полигоне).

7.6. В процессе технического нивелирования попутно нивелируются отдельные характерные точки местности, устойчивые по высоте объекты: крышки колодцев, головки рельсов на переездах, пикетажные столбы вдоль дорог, крупные валуны и т.д. Высоты указанных точек определяются как промежуточные при включении их в ход. Каждая промежуточная точка должна быть замаркирована или должны быть составлены кроки с промерами до ближайших ориентиров. Особое внимание должно быть уделено определению урезов вод.

8. ТРИГОНОМЕТРИЧЕСКОЕ НИВЕЛИРОВАНИЕ

8.1. При развитии сетей сгущения для обеспечения топографической съемки с сечением рельефа через 2 и 5 м в горной местности допускается определять высоты пунктов тригонометрическим (геодезическим) нивелированием.

Применение тригонометрического нивелирования при обеспечении топографической съемки с сечением рельефа 1 м допускается в особых случаях.

8.2. Исходными для тригонометрического нивелирования служат пункты, высоты которых определены геометрическим нивелированием. Исходные пункты должны располагаться в триангуляции 1 и 2 разрядов и полигонометрии 4 класса, 1 и 2 разрядов, как правило, не реже чем через 5 сторон.

В горной местности привязка тригонометрического нивелирования к пунктам геометрического нивелирования может не производиться.

8.3. Вертикальные углы при тригонометрическом нивелировании по сторонам триангуляции 1 и 2 разрядов измеряются одновременно с измерением горизонтальных углов теми же инструментами. Измерения производят тремя приемами по одной нити при двух положениях вертикального круга.

Не допускается измерение вертикальных углов в периоды, близкие (в пределах 2 часов) к восходу и заходу солнца.

8.4. Измерения вертикальных углов выполняются по всем без исключения сторонам триангуляции 1 и 2 разрядов в прямом и обратном направлениях.

Односторонние измерения не допускаются. Измерение вертикальных углов на пункте необходимо производить последовательно по всем направлениям при одном положении, а затем при втором положении вертикального круга.

Горизонтальную нить следует наводить на верхний срез визирной цели.

8.5. Колебания значений вертикальных углов и места нуля, вычисленные из отдельных приемов, не должны превышать 15".

В особых случаях могут устанавливаться более высокие требования к точности тригонометрического нивелирования: при этом методика работы определяется на основании специальных расчетов.

8.6. Высоты верха визирной цели и оси вращения инструмента над маркой центра знака измеряются металлической рулеткой дважды с точностью 1 см.

9. ОСНОВНЫЕ ТРЕБОВАНИЯ К ПОСТРОЙКЕ НАРУЖНЫХ ГЕОДЕЗИЧЕСКИХ ЗНАКОВ И ЗАКЛАДКЕ ЦЕНТРОВ

9.1. На пунктах сетей триангуляции и полигонометрии, развиваемых для обоснования крупномасштабных съемок, сооружаются наружные геодезические знаки следующих типов: туры и металлические пирамиды-штативы со съемными визирными целями, пирамиды четырехгранные и трехгранные (последние только для сетей 1 и 2 разрядов), Г-образные вехи и, как исключение, сложные сигналы (прил. 4, рис. 22, 23, 25, 32).

При постройке наружных знаков должны соблюдаться требования «Руководства по постройке геодезических знаков».

9.2. На территории городов и промышленных площадок устанавливаются металлические или железобетонные постоянные наружные знаки. Сооружение постоянных деревянных наружных знаков не допускается.

Г-образные вехи могут быть использованы лишь как временные наружные геодезические знаки.

В качестве постоянных наружных геодезических знаков пунктов триангуляции на застроенных участках применяются также металлические пирамиды-штативы или туры со съемными визирными целями (прил. 4, рис. 29 - 31), установленные на крышах здании.

Центры установленных на зданиях пунктов закрепляются марками, заложенными в тур или чердачное перекрытие.

9.3. Визирные цели геодезических знаков должны быть малофазными и иметь следующие размеры: высота визирного цилиндра 0,50 м, ширина 0,25 м. Расстояние от инструментального столика до нижнего диска визирного цилиндра должно быть не менее 0,8 м. Малофазная цилиндрическая поверхность создается краями радиально расположенных планок, приваренных к дискам.

9.4. Наружные знаки должны быть устойчивыми и прочными. Жесткость наружных знаков должна обеспечивать возможность измерения углов при ветре средней силы.

Знаки должны быть симметричными относительно вертикальной оси. Уклонение проекций центров визирного цилиндра и столика для инструмента от центра пункта должно быть, как правило, не более 5 см.

Во всех случаях пирамида-штатив или внутренняя пирамида простого сигнала, несущая инструментальный столик, не должна соприкасаться с площадкой для наблюдателя (прил. 4, рис. 24).

9.5. На время наблюдений на пирамиды-штативы допускается установка вех высотой до двойной высоты пирамиды-штатива путем поднятия стандартной визирной цели на специальных трубчатых элементах с оттяжками (прил. 4, рис. 26 - 28).

Подъем визирной цели осуществляется автомашиной с помощью двух блоков и троса.

9.6. На геодезических пунктах 2, 3, 4 классов на территориях городов, поселков и промплощадках ориентирные пункты не устанавливаются, если обеспечивается непосредственная видимость с земли не менее чем на два смежных пункта (включая и пункты геодезических сетей 1 и 2 разрядов).

9.7. Металлические геодезические знаки должны быть защищены от коррозии специальным антикоррозийным покрытием.

9.8. Пункты геодезических сетей 2, 3, 4 классов, 1 и 2 разрядов на территориях городов, поселков и промышленных площадей закрепляются центрами в соответствии с требованиями, изложенными в пособиях: «Центры геодезических пунктов для территорий городов, поселков и промышленных площадок» и «Руководство по применению стенных знаков в полигонометрических и теодолитных ходах», М., «Недра», 1972 г.

9.9. В сельской местности на пунктах триангуляции и полигонометрии 4 класса и 1 и 2 разрядов закладывают центры типов 5 или 6 (прил. 5, рис. 34, 36).

Центр типа 5 состоит из двух частей:

а) бетонного монолита в виде усеченной четырехгранной пирамиды с нижним основанием 50 ´ 50 см, верхним основанием 12 ´ 12 см и высотой 40 см;

б) бетонного монолита в виде усеченной четырехгранной пирамиды с нижним основанием 30 ´ 30 см, верхним основанием 12 ´ 12 см и высотой 20 см.

В верхней части монолитов заделываются марки. Монолиты устанавливаются так, чтобы оси марок находились на одной отвесной линии.

Центр типа 6 представляет собой бетонный монолит в виде усеченной четырехгранной пирамиды с нижним основанием 40 ´ 40 см, верхним основанием 15 ´ 15 см и высотой 20 см, с заделанной в него металлической трубой диаметром 60 мм и толщиной стенок не менее 3 мм; к верхнему концу приваривается марка, а в нижнюю часть трубы вставляются в просверленные отверстия два металлических стержня.

Над центром устанавливается чугунный колпак с крышкой и опорными бетонными кольцами или кирпичной кладкой, заменяющей их.

На территории, где нет движения транспорта (парки, скверы, сады, лесополосы и т. д.), а также на пунктах с металлическими пирамидами в качестве предохранительного колпака можно использовать металлические, бетонные, асбоцементные трубы с внутренним диаметром 20 - 25 см с металлическими или железобетонными крышками (прил. 5, рис. 37).

9.10. При развитии геодезического обоснования в городах, поселках и на промышленных площадках все пункты триангуляции и полигонометрии 2, 3, 4 классов, 1 и 2 разрядов, независимо от физико-географических условий, закрепляются постоянными центрами типов 1 гр, 2 гр, 3 гр, 4 гр, 5 гр, 6 гр, 7 гр, 8 гр.

На территории сельской местности в триангуляции 4 класса, 1 и 2 разрядов и полигонометрии 4 класса постоянными центрами типов 5 или 6 закрепляются все пункты; в полигонометрии 1 разряда центрами типа 5 или 6 закрепляют пункты не реже, чем через 1000 м, а в полигонометрии 2 разряда - 500 м. Центры должны располагаться попарно, обеспечивая закрепление обоих концов линии. Узловые точки подлежат обязательному закреплению постоянными знаками.

9.11. На точках полигонометрических ходов, на которых центры типов 5 и 6 не устанавливаются, должны закладываться знаки долговременного закрепления, предусмотренные для съемочной сети (см. прил. 6, рис. 38 - 42).

9.12. В тех случаях, когда на геодезических пунктах 4 класса, 1 и 2 разрядов установлены наружные металлические или железобетонные знаки, внешнее оформление мест положения пунктов не производится. При отсутствии на пунктах таких знаков на расстоянии от 1 до 3 м от центра устанавливается опознавательный железобетонный столб размерами 15 ´ 15 ´ 100 см (прил. 5, рис. 37).

Металлические охранные пластины с надписью «Геодезический пункт охраняется государством» крепятся на пирамиде или вцементируются в столб.

Для лучшего опознавания выступающая над поверхностью земли часть столба окрашивается желтым цветом с горизонтальными черными полосами.

9.13. Пункты съемочных сетей закрепляются на местности знаками, обеспечивающими долговременную сохранность пунктов (прил. 6, рис. 38 - 42) и временными знаками, с расчетом на сохранность точек на время съемочных работ (прил. 6, рис. 43 - 45).

9.14. В качестве знаков долговременного типа применяются: бетонный пилон размерами 12 ´ 12 ´ 90 см, в верхний конец его заделывается кованый гвоздь, а в нижнюю часть пилона, для лучшего скрепления с грунтом, вцементируются два металлических штыря;

бетонный монолит в виде усеченной четырехгранной пирамиды с нижним основанием 15 ´ 15 см, верхним 10 ´ 10 см и высотой 90 см, с заделанным в него кованым гвоздем;

железная труба диаметром 35 - 60 мм, отрезки рельса или уголкового железа 50 ´ 50 ´ 5 мм, 35 ´ 35 4 мм длиной 100 см с бетонным якорем в виде усеченной четырехгранной пирамиды с нижним основанием 20 × 20 см, верхним 15 × 15 см и высотой 20 см. К верхней части трубы (рельса, уголка) приваривается металлическая пластинка для надписи, внизу - металлические стержни (крестовина);

деревянный столб диаметром не менее 15 см с крестовиной, установленный на бетонный монолит в виде усеченной четырехгранной пирамиды с нижним основанием 20 ´ 20 см, верхним 15 ´ 15 см и высотой 20 см; на верхней грани монолита делается крестообразная насечка или заделывается гвоздь.

Верхнюю часть столба затесывают на конус, ниже затеса делают вырез для надписи;

пень свежесрубленного хвойного дерева диаметром в верхней части не менее 25 см, обработанный в виде столба, с вырезом для надписи, полочкой и забитым кованым гвоздем;

марка, штырь, болт, закрепленные цементным раствором в бетонные основания различных сооружений, участки с твердым покрытием поверхности земли или скалы (прил. 5, рис. 35).

Бетонные пилоны и монолиты закладываются на глубину 80 см.

На застроенных территориях пункты съемочного обоснования, как правило, закрепляются стенными знаками.

9.15. Знаки долговременного типа окапываются канавами в виде квадрата со сторонами 1,5 м, глубиной 0,3 м, шириной в нижней части 0,2 м и в верхней части 0,5 м. Над центром насыпается курган высотой 0,10 м. В районах болот, залесенной местности и вечной мерзлоты курган заменяется срубом (1,0 ´ 1,0 ´ 0,3 м). Сруб заполняется землей, знак не окапывается.

9.16. Знаки долговременного типа в теодолитных ходах устанавливаются по 2 - 3 рядом, с таким расчетом, чтобы они закрепляли одну или две смежные линии хода через 500 - 800 м.

Допускается вместо 2 - 3 соседних точек хода закреплять только одну точку, при условии определения дирекционного угла (азимута) с закрепленной точки на характерные, легко опознаваемые и устойчивые местные предметы - ориентиры: флагштоки, флюгера, радио- и телевизионные мачты, антенны, опоры ЛЭП, заводские трубы и т.п.

Во всех случаях знаки долговременного типа устанавливаются в местах, обеспечивающих их сохранность, с учетом наиболее удобного использования их при топографической съемке, изысканиях и строительстве. На пахотных землях и болотах, проезжей части дорог, вблизи размываемых бровок русел рек и берегов водохранилищ закладку долговременных знаков производить не следует.

9.17. Временными знаками могут служить пни деревьев, деревянные колья диаметром 5 - 8 см, столбы или железные трубы (уголковая сталь), забитые в грунт на 0,4 - 0,6 м, с установленными рядом сторожками.

Временные знаки окапываются круглой канавой диаметром 0,8 м.

9.18. Центр временного знака обозначается гвоздем, вбитым в верхний срез кола или столба.

В залесенной местности затесываются ближайшие к знаку деревья.

9.19. Знаки планового обоснования нумеруются порядковыми номерами с расчетом, чтобы на объекте не было одинаковых номеров.

При включении в ход (сеть) знаков ранее произведенных съемок не разрешается менять ранее присвоенные им номера.

9.20. На постоянных знаках масляной краской, а на временных - пикетажным карандашом пишут: начальные буквы названия организации, проводящей работу, номер закрепленного пункта (точки) и год установки знака.

Столбы и сторожки устанавливаются надписью вперед по ходу.

9.21. На все заложенные постоянные знаки составляется карточка по установленной форме, а постройка постоянных наружных геодезических знаков оформляется соответствующим актом.

9.22. Каталоги координат и высот долговременно закрепленных пунктов планово-высотной сети со схемами их расположения сдаются в территориальные инспекции государственного геодезического надзора по принадлежности.

10. ОСНОВНЫЕ ТРЕБОВАНИЯ К ОБРАБОТКЕ ИЗМЕРЕНИЙ

Предварительная обработка геодезических измерений

10.1. Вся предварительная обработка геодезических измерений производится в принятой проекции и системе координат и содержит следующие виды работ:

составление рабочей схемы;

регистрация материала и его просмотр;

заготовка и заполнение алфавитного списка пунктов;

ведение «ведомости дефектов»;

подготовка исходных данных;

апробирование координат исходных пунктов с целью установления пригодности их к использованию в качестве опорных;

перевод координат исходных пунктов из системы в систему;

проверка и обработка журналов угловых и линейных измерений;

составление сводок измеренных направлений и углов;

вычисление результатов измерений горизонтальных углов в карточках приведенных направлений;

вычисление в карточках длин линий, измеренных светодальномером или другим прибором;

вычисление угловых, полюсных, линейных, координатных, высотных невязок и ошибки единицы веса сети триангуляции (полигонометрии);

вычисление приближенных координат и высот пунктов;

контроль вычисления привязки стенных знаков к полигонометрическому ходу (для городских работ);

подготовка информации для уравнивания сети на ЭВМ;

составление объяснительной записки и отчетной схемы;

систематизация материалов и подготовка их к сдаче.

10.2. Предварительную обработку следует проводить, как правило, на ЭВМ.

10.3. При установлении новой условной системы координат следует принять трехградусную зону в проекции Гаусса с произвольным осевым меридианом, проходящим по центральной части или вблизи участка с таким расчетом, чтобы поправки за редуцирование линий и углов на плоскость были в три раза меньше ошибок измерений.

10.4. На участках со значительными высотами допускается относить уровенную поверхность приведения к среднему уровню съемочного объекта.

10.5. Допускается использование компенсационной системы.

10.6. Средняя квадратическая ошибка измеренного угла в полигонометрии вычисляется по формуле

где fβ - угловая невязка в замкнутом ходе или полигоне,

п - число измеренных углов в замкнутом ходе или полигоне,

N - число полигонов или ходов.

Для сети (или ее части) с узловыми пунктами, при отсутствии замкнутых полигонов, т следует вычислять по формуле

где к - это число узловых пунктов.

10.7. Обработке геодезической сети должен предшествовать анализ исходной основы и составление списка исходных данных.

К анализу исходной основы относятся следующие работы: проверка совмещения новых и старых центров исходных пунктов по актам и путем сличения углов, измеренных при привязке новой сети (сведения оформляются в специальной ведомости);

анализ материалов уравнительных вычислений исходной основы. При этом особое внимание следует обратить на основу, составленную по различным геодезическим работам, а также на метод ее уравнивания. Наиболее слабым следует считать взаимоположение двух смежных пунктов, координаты которых получены из несовместного или многоэтапного уравнивания различных геодезических построений как государственной, так и местной опорной сети.

10.8. Ошибка самой слабой стороны опорной сети не должна превышать:

1:50000 при развитии сети сгущения    4 класса

1:20000      »          »          »          »          1 разряда

1:10000      »          »          »          »          2 разряда.

10.9. Для целей апробирования опорной сети следует вычислить координатные невязки между всеми исходными пунктами по кратчайшей ходовой линии.

10.10. Вопросы, связанные с выбором исходных пунктов для целей совместного уравнивания новой и прежней геодезической сети, решаются в каждом случае на основании тщательного анализа качества опоры и полного апробирования местной триангуляции, полигонометрии и нивелировок.

10.11. Для целей уравнивания сетей сгущения в местной системе следует все координаты исходных пунктов государственной сети преобразовать в местную систему координат с учетом отнесения их к средней местной уровенной поверхности.

10.12. При преобразовании координат пунктов из государственной в местную систему должны быть учтены следующие данные:

долгота осевого меридиана местной системы; значение координат в местной системе начального пункта; исходный дирекционный угол и система, в которой он задан; значение средней местной уровенной поверхности, к которой отнесены измерения.

10.13. Предварительная обработка нивелирной сети производится в полном соответствии с «Инструкцией по вычислению нивелировок», М., «Недра», 1971.

Методика уравнивания геодезических построений

10.14. Уравнивание геодезических построении в основном производят на ЭВМ по программам, составленным в строгом соответствии со способом наименьших квадратов.

10.15. Как правило, местная сеть вставляется в жесткий контур уравненных пунктов государственной сети и пунктов местной сети (например, городской триангуляции), ранее участвовавших в совместном уравнивании с государственной сетью.

10.16. В тех случаях, когда по каким-либо причинам совместное уравнивание не было произведено, следует местную сеть 4 класса уравнять самостоятельно, приняв в качестве исходных пункты уравненной сети 1 - 3 классов.

10.17. При выполнении работы по уравниванию сети, указанной в 10.16, не допускается разрыв в сплошности связей (образование «окон») пунктов триангуляции местной сети 4 класса с исходными пунктами 1 - 3 классов.

Во избежание образования «окон» допускается использовать в качестве связей между пунктами триангуляции 4 класса и пунктами триангуляции 1 - 3 классов часть ходов создаваемой полигонометрии 4 класса.

10.18. Вставку сети триангуляции 4 класса в жесткий контур сети 1 - 3 классов при отсутствии непосредственной связи с последней следует производить совместным уравниванием триангуляции и полигонометрии 4 класса.

10.19. Запрещается использовать при уравнивании сетей сгущения в качестве исходных предварительные (рабочие) координаты пунктов государственной или местной сети.

10.20. При уравнивании сетей, имеющих лишь координатную привязку к опорным пунктам, запрещается использовать в качестве исходных дирекционные углы на ориентирные пункты и азимуты, полученные из астрономических или гиротеодолитных измерений.

10.21. При временном отсутствии уравненных координат пунктов государственной сети следует произвести строгое уравнивание по способу наименьших квадратов части государственной сети, включающей сеть триангуляции 4 класса.

Для передачи масштаба и ориентировки необходимо, чтобы выделенный участок содержал в качестве исходных либо два пункта уравненной сети 1 - 3 классов, либо один базис и один исходный дирекционный угол неуравненной заполняющей сети 2 - 3 классов.

Прямоугольные координаты исходного пункта местной сети до окончательного уравнивания государственной сети могут быть взяты из предварительного уравнивания части сети.

10.22. Полученные из уравнивания координаты пунктов триангуляции и полигонометрии 4 класса служат в качестве исходных для уравнивания сети 1 и 2 разрядов.

10.23. Если опорная геодезическая сеть создается не на всем участке, а как дополнение к ранее созданной опорной сети, то пункты триангуляции и полигонометрии 4 класса (1 и 2 разрядов) принимают за исходные при уравнивании новой части сети.

10.24. Решение о переуравнивании местной геодезической сети необходимо принимать по сопоставлении объемов выполненных и выполняемых топографических съемок в масштабе 1:500 и 1:1000 (в меньшей степени в масштабе 1:2000), а также объемов выполняемых всякого рода разбивочных работ, связанных с перенесением проектов планировки и застройки в натуру, разбивкой основных осей строительства и трасс линейных сооружений.

10.25. Не разрешается переуравнивать ранее созданную геодезическую опору, если это приводит к неравномерным изменениям координат по всей территории участка более чем на 0,1 мм в масштабе наиболее крупного плана на отрезке 1 км.

10.26. Перевычисление координат из системы в систему производят с точностью не ниже 0,001 м.

10.27. Запрещается взамен переуравнивания сети 4 класса, 1 и 2 разрядов производить трансформирование координат.

10.28. Переуравнивание прежней сети любой точности производят по материалам ранее выполненных измерений.

10.29. Запрещается в качестве измеренных величин использовать значения длин и углов, вычисленные по координатам, помещенным в каталоге.

10.30. Пункты полигонометрии, утраты материалов измерений не проконтролированы по разностям (L - М), переводятся в съемочную сеть (L, М - соответствующие значения измеренного направления и дирекционного направления).

10.31. Геодезические сети сгущения, создаваемые на незначительных площадях (сельские населенные пункты, рабочие поселки и др.), а также теодолитные ходы и другие построения съемочного обоснования допускается уравнивать упрощенными способами.

10.32. Уравнивание нивелирной сети I, II, III классов производят на ЭВМ по программам, составленным в строгом соответствии со способом наименьших квадратов.

Нивелирная сеть IV класса, имеющая достаточное количество исходных пунктов, может быть уравнена упрощенным способом.

10.33. При наличии первичных материалов на ранее созданную нивелирную сеть новую сеть того же класса уравнивают совместно с ней.

10.34. Линии нивелирования IV класса уравнивают после уравнивания нивелирования высшего класса и при необходимости перевычисляют высоты пунктов нивелирования ранее выполненных работ.

10.35. Переуравнивание старых линий нивелирования IV класса можно производить упрощенным способом, отдельными вставками в опорную сеть высшего класса.

Составление каталогов

10.36. На всю новую и ранее выполненную геодезическую сеть составляется сводный каталог уравненных координат и высот пунктов триангуляции, полигонометрии и нивелирования, а также каталог высот пунктов нивелирования.

10.37. При незначительном объеме работ оба каталога могут быть сброшюрованы вместе.

10.38. Если опорная сеть создана как дополнение к ранее выполненной сети, то каталоги составляют в виде дополнения к ранее составленным каталогам.

10.39. Координаты пунктов, пониженных в разряде до съемочной сети, помещают в «список координат высот пунктов съемочной сети». При незначительном их количестве (до 50) они могут быть помещены в общем каталоге после списка основных пунктов.

10.40. Каталог координат и высот пунктов триангуляции и полигонометрии составляется в местной системе и содержит:

обложку, титульный лист и оглавление;

пояснение;

список координат и высот пунктов;

чертежи центров и реперов;

схему геодезического обоснования.

10.41. В каталог не включают координаты пунктов триангуляции и полигонометрии 4 класса, 1 и 2 разрядов, не сохранившихся на местности.

10.42. Помещаемые в каталог координаты выписывают с различной точностью: координаты пунктов городской и государственной триангуляции 2 - 4 классов - до 0,01 м; пункты городской полигонометрии - до 0,001 м; пункты съемочной сети - до 0,01 м. Высоту центра над уровнем моря, независимо от класса нивелировки, выписывают в каталог до 0,001 м. Дирекционные углы помещают в каталог до 0,1", длины сторон - до 0,001 м.

Между помещенными в каталог координатами, дирекционными углами и длинами сторон должно быть строгое соответствие.

Дирекционные углы и длины линий выписывают для двух направлений, идущих из точки, для которой выписаны координаты.

10.43. Каталог высот пунктов нивелирования содержит:

обложку, титульный лист и оглавление;

пояснение;

список принятых сокращений;

чертежи нивелирных знаков;

список (каталог) высот пунктов нивелирования;

схему ходов нивелирования.

Составление технических отчетов по геодезическим работам

10.44. Технические отчеты должны быть составлены в соответствии с указаниями по составлению технических отчетов, приведенных в «Инструкции о государственном геодезическом надзоре», М., «Недра», 1967.

Отчет составляется один по комплексу всех видов работ (триангуляция, полигонометрия, нивелирование).

10.45. При значительном объеме исполненных в городе работ отчеты могут составляться по отдельным видам работ или по отдельным группам работ.

10.46. Технические отчеты по геодезическим работам, исполненным в небольших городах и рабочих поселках, а также на участках незастроенной территории при незначительном объеме работ, могут быть сброшюрованы совместно с каталогами координат и высот пунктов триангуляции, полигонометрии и нивелирования, ведомостями превышений и таблицами измеренных горизонтальных направлений.

10.47. К отчету прилагаются отдельно схемы плановой и высотной сетей. На схемах должны быть нанесены в самом общем виде элементы ситуации города (кварталы, улицы, переулки, проезды). Сетка координат на схемы не наносится.

10.48. Предъявляемые к сдаче технические отчеты должны быть переплетены и иллюстрированы необходимыми чертежами, схемами, а в необходимых случаях и фотографиями. Прилагаемые к отчетам или включенные в них технические документы (сводки измеренных направлений, ведомости превышений и пр.), схемы и чертежи заполняются аккуратно и вычерчиваются в установленных условных знаках, а все результативные данные тщательно проверяются.

11. АЭРОФОТОТОПОГРАФИЧЕСКАЯ СЪЕМКА

11.1. Аэрофототопографическая съемка в зависимости от характера снимаемой территории, масштаба составляемого плана, имеющегося фотограмметрического оборудования, сроков проведения работ может выполняться стереотопографическим или комбинированным способами по одной из четырех основных технологических схем:

11.1.1. Контурная часть плана создается на основе фотопланов, а съемка рельефа выполняется нa универсальных стереофотограмметрических приборах; дешифрирование контуров выполняется путем сочетания полевого и камерального дешифрирования (стереотопографический способ, 1-й вариант).

11.1.2. Составление контурной части плаца и съемка рельефа выполняются на универсальных стереофотограмметрических приборах. Дешифрирование контуров выполняется камерально и в поле на аэрофотоснимках или фотосхемах (стереотопографический способ, 2-й вариант).

11.1.3. Контурная часть плана создается на основе фотопланов, а съемка рельефа выполняется обычными наземными способами (мензульным, тахеометрическим или нивелированием площади) одновременно с дешифрированием контуров и досъемкой не изобразившихся на фотоплане объектов (комбинированный способ, 1-й вариант).

11.1.4. Контурная часть плана составляется на универсальных стереофотограмметрических приборах в виде графических планов при камеральном дешифрировании всех изобразившихся на аэроснимках объектов, а съемка рельефа выполняется наземными способами (мензульным, тахеометрическим или нивелированием площади), при этом уточняются данные камерального дешифрирования и производится досъемка отсутствующих на графическом плане объектов (комбинированный способ, 2-й вариант).

11.2. На объектах съемки, имеющих отдельные участки, не пригодные для применения стереотопографического способа из-за характера застройки или растительности, следует комбинировать стереотопографическую съемку с наземной. При этом наземными методами заснимаются участки, пропущенные при стереотопографической съемке.

11,3. Фотопланы как основу топографического плана изготавливают на территории:

незастроенные;

с рассредоточенной застройкой;

с малоэтажной застройкой.

При съемке в масштабе 1:5000 фотопланы используются как основа топографической съемки при любом характере застройки.

При съемке в масштабах 1:2000 и крупнее участков с многоэтажной застройкой фотопланы могут использоваться лишь как дополнительные документы к графическим планам.

11.4. При съемках территорий с плотной многоэтажной застройкой в масштабе 1:2000 и территорий с плотной малоэтажной и многоэтажной застройкой в масштабах 1:1000 и 1:500 контурную часть плана составляют на универсальных приборах.

Стереоскопическая съемка рельефа при создании планов в масштабах 1:5000 и 1:2000 с сечением рельефа через 1 м и 0,5 м не должна применяться на территориях, покрытых сплошной высокой растительностью (леса, парки, кустарники, камыши), а в масштабах 1:1000 - 1:500 - и на объектах с плотной многоэтажной застройкой.

Аэрофотосъемка

11.5. Масштабы фотографирования, типы аэрофотоаппаратов, особые требования к материалам аэрофотосъемки предусматриваются в техническом задании на выполнение аэросъемочных работ. Техническое задание на аэрофотосъемку разрабатывается с учетом характера снимаемой территории и масштаба составляемых планов, требовании к окончательному виду топографической продукции, сроков выполнения работ и дополнительных требовании к топографическим материалам, проектируемой технологии аэротопографической съемки.

11.6. Фотографирование местности для стереотопографической съемки рельефа в равнинных районах должно, как правило, выполняться аэрофотоаппаратами (АФА) с fK = 70 мм, во всхолмленных и горных районах - АФА с fK = 100 мм. Для застроенных территорий, если один и тот же залет используется и для составления плана и для стереоскопической рисовки рельефа, фотографирование местности следует выполнять АФА с fK = 100 мм или 140 мм. При фотографировании застроенных территорий с целью составления по аэроснимкам графических контурных планов на универсальных приборах АФА выбирается в зависимости от этажности и плотности застройки fK = 100; 140 или 200 мм).

Фотографирование местности с целью создания фотопланов следует выполнять аэрофотоаппаратами, указанными в табл. 14.

11.7. При выборе масштаба фотографирования для стереофотограмметрических работ учитывают заданную точность стереоскопической рисовки рельефа (или отметок, подписываемых на плане), точность нанесения контуров и допустимые коэффициенты увеличения «R» (отношение масштаба плана к масштабу снимков) используемых стереофотограмметрических приборов, имея в виду, что для:

СПР-3 с координатографом                   R ≤ 10

СПР-3 без координатографа                  R ≤ 2

СД-3                                                         R ≤ 3,5

Стереометрографа                                   R ≤ 12,5 при fK = 100 мм

R ≤ 6 при fK = 200 мм;

11.8. Значения масштабов фотографирования (относительно точек местности с минимальными высотами) для стереотопографической съемки на универсальных приборах, в зависимости от высоты сечения рельефа и применяемых АФА, должны быть не мельче указанных в табл. 13.

Таблица 13

Высота сечения рельефа, м

Фокусное расстояние; АФА, мм

Масштаб фотографирования

Тип прибора для обработки

Высотная подготовка

Территория

1-незастроенная.

2-застроенная

Примечание

А. Масштаб плана 1:5000

0,5

70

1:6500

СД-3, СПР-3

Спл. или разр.

1



100

1:5500

СД-3, СПР-3

»

1, 2



1,0

70

1:12000

СД-3, СПР-3к, СМ

Спл. или разр.

1



100

1:10000

СД-3, СПР-3к, СМ

»

1,2



2,0

70, 100

1:18000

СД-3

Разр.

1



70

1:20000

СПР-3к, СМ

»

1



100

1:20000

СПР-3к, СМ

»

2



140

1:15000

СД-3

»

2



5,0

100, 140

1:18000

СД-3

Разр.

1, 2



100, 140

1:20000

СПР-3к, СМ

»

1, 2



Б. Масштаб плана 1:2000

0,25

701

1:3500

СД-3, СПР-3

Спл.

1



100

1:3000

СД-3, СПР-3

»

2



0,5

70

1:6500

СД-3, СПР-3к, СМ

Спл. или разр.

1



100

1:5500

СД-3, СПР-3к, СМ

»

1, 2



1,0

70,100

1:7000

СД-3

Разр.

1



100

1:7000

СД-3

»

2



70

1:10000

СПР-3к, СМ

»

1



100

1:10000

СПР-3к, СМ

Спл. или разр.

1, 2



2,0

100, 140

1:7000

СД-3

Разр.

1, 2



100, 140

1:10000

СПР-3к, СМ

»

1, 2.



В. Масштаб плана 1:1000

0,25

70

1:3500

СД-3, СПР-3к, СМ

Спл.

1



100

1:3000

СД-3, СПР-3к, СМ

»

1, 2



0,5

70, 100

1:3500

СД-3

Разр.

1



100, 140

1:3500

СД-3

»

2



100, 140

1:5000

СПР-3к, СМ

»

1, 2



1,0

100, 140, 200

1:3500

СД-3

Разр.

1, 2

Для стереосъемки контуров

100, 140, 200

1:5000

СПР-3к, СМ

»

1, 2

То же

Г. Масштаб плана 1:500

0,25

100, 140

1:1750

СД-3

Спл. или разр.

1, 2



100, 140

1:2500

СПР-3к, СМ

Спл.

1, 2



0,5; 1,0

100, 140, 200

1:1750

СД-3

Спл. или разр.

1, 2

Для стереосъемки контуров

100, 140, 200

1:2500

СПР-3к, СМ

»

1, 2

То же

Обозначения: СПР-3 - стереопроектор;

СД-3 - стереограф;

СПР-3к - стереопроектор СПР с координатографом;

СМ - стереометрограф.

11.9. Значения масштабов фотографирования для составления фотопланов, определяемые в зависимости от заданного масштаба плана, фокусного расстояния АФА и типа фототрансформатора, даны в табл. 14.

Таблица 14

Масштаб плана

Масштаб фотографировании

Фокусное расстояние АФА, мм

Тип фототрансформатора

1:5000

1:20000

200, 100

Seg-5, Ректимат

1:15000

350

ФТ13

1:10000

350, 200, 100

ФТ13, ФТМ

1:2000

1:8000

500, 350, 200

Seg-5, Ректимат

1:4500

500, 350, 200

ФТБ, ФТМ

1:1000

1:5000

500, 350, 200

Seg-5, Ректимат

1:2400

500, 350, 200

ФТБ, ФТМ

1:500

1:3000

500, 350, 200

Seg-5, Ректимат

1:1200

500, 350, 200

ФТБ, ФТМ

В случае изготовления фотопланов из ортофотоснимков, полученных на ОФПД, масштаб фотографирования не должен быть мельче масштаба плана более чем в 4 раза.

Масштаб фотографирования для создания фотопланов целесообразно выбирать с таким расчетом, чтобы один снимок покрывал площадь не менее одного планшета съемки. В этом случае аэрофотосъемку следует выполнять по заданным, как правило, замаркированным направлениям с продольным перекрытием 80 - 90 %.

11.10. Для специальных целей, например, для фотограмметрического сгущения плановой опорной сети или для дешифрирования, может выполняться дополнительная маршрутная аэрофотосъемка. Масштаб фотографирования и тип АФА задаются в соответствии с назначением этих залетов.

11.11. Допустимая величина расчетного геометрического «смаза» - фотоизображения при крупномасштабной аэрофотосъемке не должна превышать величин, установленных Основными техническими требованиями к аэрофотосъемке (ОТТ), утвержденными ГУГК и МГА СССР.

11.12. Аэрофотоаппараты и аэропленки, используемые для стереотопографической съемки и фотограмметрического координирования точек местности, должны обладать высокими метрическими свойствами. Рекомендуется применять АФА-ТЭ-70М (модернизированные), АФА-ТЭС-10 и проверенные на предшествующих работах АФА-ТЭ с восемью оптическими координатными метками.

Должны быть приняты меры к минимальному светорассеянию в АФА. Для этого рекомендуется проверять качество чернения всех внутренних поверхностей, а также использовать при съемке бленду.

АФА с фокусными расстояниями менее 140 мм должны иметь оттенитель.

11.13. Для съемки используются черно-белые, цветные и спектрозональные аэропленки на лавсановой и триацетатной основах: Изопанхром тип 15, Изопанхром тип 16, Изопанхром тип 17, Изопанхром тип 18, Изопанхром тип 26, цветная негативная ЦН-3, спектрозональная СН-6М.

Съемка должна выполняться преимущественно на малочувствительных аэропленках: тип 17, тип 18, тип 26, имеющих более мелкое зерно; высокочувствительные, аэропленки тип 15 и тип 16 должны применяться только в случаях отсутствия возможности обеспечить допуск по «смазу» при использовании малочувствительных пленок или при недостаточной освещенности ландшафта.

Для более полного использования величины светочувствительности рекомендуется применять аэропленки, коэффициент контрастности которых соответствует нижнему пределу, указанному в технических условиях на аэропленку.

Съемка должна выполняться на аэропленках, имеющих противоореольную защиту.

11.14. Использование цветной аэропленки рекомендуется при съемке городов, а также открытых горных районов и смешанных древесно-кустарниковых насаждений в осенний период. Использование спектрозональной аэропленки рекомендуется при весенней и летней съемке районов с разнообразной естественной растительностью, плантациями технических культур, а также районов с избыточным увлажнением поверхности.

Цветное и спектрозональное аэрофотографирование выполняется АФА с fк = 100 мм и более.

11.15. Аэрофотосъемка на черно-белых аэропленках с высоты более 3000 м выполняется со съемочным светофильтром ЖС-18; при высоте съемки 3000 - 1000 м используется светофильтр ЖС-12; при высоте менее 1000 м фотографирование производится без светофильтра.

Аэрофотосъемка на цветной аэропленке выполняется, как правило, без съемочного светофильтра; при наличии заметной дымки и высоте фотографирования более 1500 м рекомендуется применение слабого желтого светофильтра. Фотографирование на спектрозональной аэропленке выполняется большей частью со светофильтром ЖС-18.

11.16. Обеспечение аэроснимками границ объекта съемки и съемочных участков должно соответствовать действующим ОТТ к аэросъемке для топографических целей.

Направление маршрутов аэросъемки при фотографировании значительных по площади объектов, как правило, должно быть «запад-восток» или «восток-запад». При съемке малых по площади территорий допускается прокладка аэросъемочных маршрутов и по другим направлениям, если при этом сокращается объем аэросъемочных, полевых геодезических и камеральных фотограмметрических работ.

Маршруты аэросъемки проектируют с таким расчетом, чтобы возможно большее число пунктов геодезической сети, имеющихся на местности, могло быть использовано в качестве опорных для фотограмметрических целей.

11.17. Фотографирование сельскохозяйственный земель при стереотопографической съемке выполняют в период, когда посевы отсутствуют или имеют минимальную высоту. В пустынных районах лучшим временем для аэрофотосъемки является поздняя весна.

Аэрофотосъемку населенных пунктов с большим количеством древесной растительности, а также равнинных территорий, сплошь покрытых древесной растительностью, следует выполнять, как правило, весной или осенью, в период отсутствия листвы.

Полевые работы

11.18. В комплекс полевых работ при аэротопографической съемке входят:

маркировка;

развитие съемочного планового обоснования (привязка опознаков);

развитие съемочного высотного обоснования (высотная подготовка аэрофотоснимков) при стереотопографической съемке;

дешифрирование контуров при стереотопографической съемке;

съемка рельефа и дешифрирование контуров при комбинированной съемке.

11.19. До начала полевых работ составляется проект маркировки и плановой привязки аэроснимков по картам или схемам, масштаб которых в два-пять раз мельче масштаба создаваемого плана. Проект высотной подготовки аэроснимков при разреженном обосновании составляется одновременно с проектом маркировки и плановой привязки аэроснимков по той же основе. При сплошной высотной подготовке проект высотной привязки составляется по аэроснимкам, а затем переносится на репродукцию накидного монтажа.

На схеме проекта в принятых условных обозначениях показываются:

границы объекта - черный цвет,

номенклатурная разграфка планов - синий цвет,

пункты геодезического планового и высотного обоснования, включая необходимые пункты за границей объекта - черный цвет,

направления осей запроектированных маршрутов аэрофотосъемки - зеленый цвет,

предусмотренные проектом опознаки и другие подлежащие определению пункты геодезического обоснования - красный цвет.

Вновь прокладываемые ходы нивелирования и полигонометрии показываются на схеме линиями красного цвета. Линии, соединяющие пункты в сети триангуляции, на схему не наносятся.

На схеме должны быть показаны урезы вод и другие точки, высоты которых должны быть определены.

Проект плановой и высотной подготовки должен быть подписан составителем и утвержден руководителем работ.

11.20. Определение плановых опознаков проектируют в дополнение к имеющимся на местности геодезическим пунктам с расчетом обеспечения необходимой опорой каждой секции фотограмметрической сети.

Рис. 1.

На участках съемки, протяженность которых в направлении маршрутов аэросъемки составляет 160 - 200 см в масштабе создаваемого плана, опорные точки размещаются по схеме, приведенной на рис. 1.

На участках меньшей длины каждая секция обеспечивается на концах парами опорных точек, расположенных по разные стороны от оси маршрута. Расстояния между опорными точками в направлении маршрута могут составлять 80 - 100 см в масштабе плана, если фототриангулирование выполняется аналитическим, аналого-аналитическим или аналоговым способами.

Проектируемые опознаки должны по возможности совмещаться с реперами нивелирования.

11.21. При съемке участков, на которых необходима густая сеть постоянно закрепленных на местности опорных точек (для периодического повторения съемок или для инженерных целей), может применяться схема плановой подготовки, когда плановые опознаки размещаются в углах съемочных планшетов.

11.22. Начало и конец каждого маршрута аэрофотосъемки должны быть обеспечены двумя плановыми опорными точками, одна из которых должна находиться за границей участка съемки. Границы, совпадающие с направлением маршрутов аэрофотосъемки, обеспечивают дополнительными плановыми точками посередине (через 40 - 50 см), если число маршрутов на участке больше трех.

11.23. В качестве плановых опознаков (о?) выбираются контурные точки, которые можно определить на аэроснимке с ошибкой, не превышающей 0,1 мм в масштабе составляемого плана. Запрещается использовать в качестве плановых опознаков контуры с нечеткими границами, контуры, которые могут быть закрыты на аэроснимках перспективными изображениями высоких предметов.

Все плановые опознаки, как правило, должны быть определены по высоте; рекомендуется совмещение плановых опознаков с пунктами геодезической сети.

При стереотопографическом методе съемки средние ошибки определения высот опознаков не должны быть более 0,1 принятой высоты сечения рельефа.

11.24. Опознаки закрепляют на местности согласно указаниям пп. 9.13 - 9.20.

Координаты и высоты опознаков определяют путем развития съемочных сетей согласно требованиям, изложенным в гл. 6, 7 и 8.

Способ определения координат выбирается в зависимости от характера местность и плотности пунктов геодезической сети.

11.25. На снимках (контактных отпечатках) опознают необходимые пункты геодезического обоснования, обводят на лицевой стороне аэроснимка окружностью, центрированной в опознанной точке (не накалывая знака), и рядом подписывают его номер или название. Если рядом с опознанным пунктом на аэроснимке изобразились детали, которые могут затруднить идентификацию точки, то на обратной стороне снимка составляется абрис. Если замаркированный знак четко выделяется на аэроснимке при рассматривании через лупу с достаточным увеличением, то на обратной стороне снимка карандашом обводится место расположения знака кружком диаметром 2 - 3 мм, записывается его номер и указывается форма маркировочного знака. Если в качестве опорной точки был выбран контур, то он накалывается тонкой иглой с лицевой стороны снимка, обводится пунктиром и нумеруется, а на обратной стороне составляется абрис, в масштабе более крупном чем масштаб аэроснимка, и описание опознанной точки. На абрисе топа изображений должны соответствовать топам аэроснимка.

11.26. Высотная подготовка снимков состоит в определении высот плановых опознаков - ОПВ (планово-высотные опознаки) или четких контуров - ОВ (высотные опознаки) и может выполняться в вариантах полной или разреженной подготовки, в зависимости от масштаба фотографирования, высоты сечения рельефа, характера участка съемки и технических характеристик аэрофотоаппарата. Необходимость применения полной или разреженной высотной подготовки указана в табл. 13.

11.27. При разреженной высотной подготовке высотные опознаки должны располагаться попарно, по обе стороны от оси маршрута в зонах поперечного перекрытия аэроснимков соседних маршрутов. Расстояния между высотными опознаками в направлении маршрутов при съемках с высотами сечения рельефа 0,5 м и 1 м могут составлять 2 - 2,5 км.

При съемках с высотами сечения рельефа 2 м и 5 м высотные опознаки совмещаются с плановыми.

11.28. В случае разреженной высотной подготовки предъявляются следующие требования к плотности обеспечения высотными опознаками аэроснимков крайних на снимаемом участке маршрутов:

11.28.1. При высотах сечения рельефа 0,5 м и 1 м проводится полная высотная подготовка аэроснимков граничных маршрутов.

Рис. 2

11.28.2. При высоте сечения рельефа 2 м прокладывается высотный ход по наружному краю маршрута с обеспечением каждой стереопары двумя высотными опознаками.

11.28.3. При высоте сечения рельефа 5 м высотные опознаки определяются с интервалом в 2 - 3 базиса фотографирования.

11.29. При полной высотной подготовке высотные опознаки располагаются в углах каждой стереопары в зонах поперечного перекрытия аэроснимков. Кроме того, для контроля определяется на каждой стереопаре пятая высотная точка (рис. 2).

11.30. Высотные опознаки следует по возможности совмещать с замаркированными точками. Опознаки, не совмещенные с замаркированными точками, выбираются на надежно опознаваемых контурах. Ошибки в опознавании точки на местности и отождествления ее на аэроснимке не должны приводить к ошибке в высоте точки более 1/10 высоты сечения рельефа. Запрещается выбирать в качестве высотных опознаков точки, расположенные на крутых склонах.

В малоконтурных плоскоравнинных районах при полной высотной подготовке аэроснимков разрешается определять положение высотных опознаков промерами от трех четких контуров или в створе между надежно опознанными точками, расположенными на этом же снимке.

11.31. Высотные опознаки обозначают на снимках наколом, обведенным на лицевой стороне кружком, подписывают номер точки и ее отметку. На оборотной стороне снимка точку обводят кружком и сопровождают номером и кратким описанием опознанной точки с указанием ее положения относительно ближайших микроформ рельефа; в случае необходимости дается абрис или профиль местности.

Точки, полученные промерами, оформляют на лицевой стороне пунктирным кружком и накалывают контуры, от которых сделаны промеры. На обратной стороне снимка составляется схема расположения опозиаков относительно контурных точек с указанием измеренных расстояний.

11.32. Высотные опознаки закрепляют временными знаками в соответствии с указаниями 9.17 - 9.18.

11.33. Высоты опознаков определяют техническим нивелированием при съемке с высотой сечения рельефа 0,5 м, 1 м и 2 м или тригонометрическим нивелированием при съемке всхолмленных и горных районов с высотами сечения рельефа 2 м и 5 м.

При высотной подготовке определяют отметки уреза воды в реках и водоемах, а также отметки характерных и четких контурных точек в промежутках между опознаками.

Урезы вод в реках должны быть приведены к уровню на дату аэрофотосъемки в случае использования их при рисовке рельефа, и к меженному уровню для подписи на плане. Если последнее сделать невозможно, то рядом с отметкой уреза воды подписывается дата его определения.

11.34. Незамаркированные плановые опознаки и не совмещенные с замаркированными точками высотные опознаки при разреженной высотной подготовке подлежат полному полевому контрольному опознаванию.

В случае полной высотной подготовки контролируется в поле не менее 25 % высотных опознаков.

11.35. По завершении полевых работ по планово-высотной подготовке и маркировке опознаков и после выполнения геодезических вычислений представляются следующие материалы:

проект планово-высотной подготовки,

журналы полевых геодезических измерений,

каталог координат и высот опознаков со схемой и краткой пояснительной запиской,

аэроснимки с нанесенными опознанными точками,

материалы контроля опознавания.

В каталоге опознаки систематизируются по трапециям с приведением следующих данных:

название или номер пункта (опознака) и тип знака,

координаты х, у,

высота Н центра и отметки земли (в принятой системе высот), отметка о маркировке,

номер аэроснимка, на котором опознан пункт.

В пояснительной записке указывается метод плановой и высотной подготовки, оценка точности определения координат и высот, сведения о закреплении и маркировке пунктов, чертежи центров.

11.36. Маркировка должна производиться перед аэросъемкой с минимальным, по возможности, разрывом во времени.

При съемке в масштабе 1:5000 маркируются пункты геодезического обоснования и проектируемые плановые (планово-высотные) опознаки.

При съемке в масштабе 1:2000, 1:1000 и 1:500 маркируются пункты геодезического обоснования, плановые (планово-высотные) опознаки, выходы (люки) подземных коммуникаций, входные и выходные ориентиры на осях маршрутов аэросъемки.

При наличии достаточного количества контуров маркировка входных и выходных ориентиров при съемке в масштабе 1:2000 может не производиться.

11.37. Маркируемые плановые (планово-высотные) опознаки должны располагаться таким образом, чтобы на аэроснимках их изображения не закрывались изображениями высоких предметов (постройки, деревья) или их тенями. Если пункты геодезического обоснования закреплены стенными знаками, то вместо них маркируются расположенные вблизи местные предметы, координаты которых должны быть определены дополнительно.

11.38. Маркировка точек обоснования может не выполняться на участках местности с четкими контурами, при большой плотности точек геодезического обоснования, а также в случае малых соотношений снимка и плана (не более 2-х), когда геодезическое ориентирование обеспечивается с достаточной точностью.

11.39. Для маркировки, как правило, должны применяться дешевые материалы. Обязательным условием выбора материалов и красящих веществ для маркировки является обеспечение максимального контраста между маркировочным знаком и фоном. На темном фоне (траве, пашне и т.п.) оптимальный цвет маркировочного знака - белый или желтый. На светлом фоне (например, песок) маркировочный знак должен быть темным.

При маркировке на улицах и дорогах с гравийным, булыжным, бетонным или асфальтовым покрытиями, а также в местах, где нет уверенности в обеспечении надлежащего контраста знака с фоном, дополнительно создается искусственный фон.

11.40. Маркировочные знаки должны иметь, как правило, форму креста, состоящего из четырех лучей со свободным пространством в центре, квадрата или круга.

Размеры маркировочных знаков определяются в зависимости от масштаба фотографирования с таким расчетом, чтобы изображения на аэроснимке знаков белого или желтого цвета были не менее: длина и ширина одного луча знака «крест» соответственно - 0,15 мм и 0,05 мм, расстояние луча от центра знака - 0,05 мм, сторона квадрата или диаметр круга - 0,10 мм.

У знака «крест» черного цвета ширина луча должна быть в 1,5 раза больше, чем у знака белого цвета.

11.41. Для маркировки пунктов геодезического обоснования, в том числе и плановых опознаков, основным типом маркировочного знака является крест. Если пункт геодезического обоснования (опознак) имеет хорошо заметную окопку, то его можно маркировать кругом или квадратом.

Необходимо, чтобы маркировочные знаки были симметричными относительно центров маркируемых объектов. Допустимые отступления от симметрии не должны превышать 0,07 мм в масштабе составляемого плана.

11.42. Маркировочные знаки осей маршрутов аэрофотосъемки оформляются в виде стрелок или прямоугольников (полос) длиной 0,6 мм и шириной 0,10 - 0,15 мм в масштабе фотографирования.

11.43. На каждый маркировочный знак составляется специальная карточка, в которой указывается местоположение замаркированной точки (название объекта, номенклатура планшета, номер точки), что замаркировано (пункт имеющегося геодезического обоснования, проектируемый опознак, ось маршрута, крышка люка и т.д.), абрис, размеры и формы маркировочного знака, материал, использованный для маркировки, по выполнении аэрофотосъемки проставляется номер снимка (указывается в карточке).

11.44. Обязательной составной частью технологии изготовления карт стереофотограмметрическим методом является дешифрирование фотографического изображения, заключающееся в опознавании объектов местности на снимке, установления их характеристик и вычерчивании в соответствующих условных знаках.

11.45. Не изобразившиеся на снимке объекты местности подлежат при дешифрировании досъемке или нанесению на фотоизображение по промерам или координатам.

Полнота и детальность дешифрирования определяется действующими Условными знаками и дополнительными техническими требованиями к специализированным планам.

11.46. Основным методом дешифрирования при крупномасштабной съемке является сочетание камерального и полевого дешифрирования. В зависимости от топографической изученности района съемки и принятой технологической схемы работ полевое дешифрирование производится до камерального или после него.

11.47. Дешифрирование на местности может производиться на увеличенных аэроснимках, фотосхемах, фотопланах или аэроснимках в комплекте с графическим оригиналом. Материал, на котором фиксируются результаты дешифрирования, должен быть в масштабе создаваемого плана.

11.48. При любом методе дешифрирования в порядке подготовительных работ осуществляется сбор и изучение материалов картографического значения. Использованию подлежат следующие материалы:

топографические карты близких масштабов, данные геодезических обследований местности, отчеты о прежних съемках;

ведомственные картматериалы - планшеты специализированных топографических съемок, дежурные планы застройки и адресные планы городов с названиями улиц и номерами домов и планы обмеров цоколей зданий, планы земель совхозов и колхозов, лесоустроительные планшеты, планы торфяных месторождений, нефтепромыслов, исполнительные планы после окончания строительства и др.;

справочники административно-территориального деления, железнодорожных и речных путей сообщения, гидрометеослужбы, материалы о покрытиях улиц и др.

В процессе дешифрирования осуществляется проверка и дополнение имеющихся на материалах географических названий.

11.49. Полевое дешифрирование проводится до камерального, когда на район съемок нет надлежащих ведомственных материалов и по характеру местности он является новым для исполнителей работ. Кроме того, полевое дешифрирование целесообразно ставить до стереотопографических работ по тем отдельным участкам незастроенных территорий, к которым приурочены камерально не распознающиеся (полностью или частично) объекты. Последние передаются в условных знаках, а для обозначения ситуации по маршруту достаточно сокращенных, но стандартных пояснительных надписей и численных характеристик. Полное оформление результатов дешифрирования при этом производится на составительском оригинале плана.

Если в процессе дешифрирования при съемке в масштабах 1:1000 и 1:500 населенных пунктов требуется выполнить значительный объем натурных измерений, то данные измерений оформляются на аэроснимках только в виде надписей, а затем используются при составлении контурной части оригинала плана. Последний, при необходимости, направляется на полевую доработку.

11.50. Полевое дешифрирование во всех других случаях следует проводить после камерального. Участки должны быть обследованы в натуре для проверки и доработки камерального дешифрирования в отношении объектов, неуверенно распознающихся на аэроснимках (из-за малых размеров, слабого контраста, наличия теней, особенности ситуации), установления недостающих характеристик объектов и нанесения промерами (или другими способами) местных предметов и углов контуров, не изобразившихся при аэрофотосъемке. Данные промеров при работе с аэроснимками фиксируют на их обратной стороне или на отдельном абрисе, а при работе на фотосхемах, фотопланах или графических оригиналах планов фиксируют непосредственно на них.

11.51. В процессе дешифрирования оснований высоких объектов (зданий, сооружений) необходимо вводить поправки за счет смещения изображений их верхних частей, вследствие центрального проектирования и наличия карнизов. Поправка учитывается, если она превышает графическую точность плана.

11.52. Как правило, величины карнизов и свесов крыш можно учитывать по перспективному фотоизображению самого здания или его тени. В случае отсутствия такой возможности необходимо выполнить соответствующие измерения в натуре. Кроме этого, при оконтуривании построек на фотопланах необходимо учитывать разномасштабность изображения крыши и цоколя здания. Величины вводимых при этом поправок будут тем больше, чем крупнее масштаб фотоплана, габариты постройки (как в плане, так и по высоте), и тем меньше, чем больше высота фотографирования и фокусное расстояние камеры АФА. При одноэтажной застройке такие поправки должны вводиться в случае масштаба 1:500 АФА с fк = 200 мм и масштаба 1:1000 -АФА с fк = 100 мм (если масштаб фотографирования мельче масштаба плана в 3 - 4 раза).

11.53. Дешифрирование независимо от технологических вариантов съемки, как правило, должно контролироваться и приниматься непосредственно на местности.

12. КОМБИНИРОВАННАЯ СЪЕМКА НА ФОТОПЛАНАХ И ГРАФИЧЕСКИХ ПЛАНАХ

12.1. Топографическая съемка на фотопланах и графических планах (комбинированная съемка) выполняется при невозможности фотограмметрического определения с требуемой точностью высот точек земной поверхности из-за влияния растительного покрова или когда применение стереотопографического метода съемки нецелесообразно по техническим или организационным причинам.

12.2. Съемка на фотопланах или графическом плане (11.1.3, 11.1.4) выполняется непосредственно в поле. В процессе съемки определяются высоты точек, рельеф местности отображается горизонталями и условными знаками, дешифрируются контуры и наносятся объекты, не изобразившиеся на аэроснимках.

12.3. Изготовление фотопланов или графических планов и все связанные с этим фотограмметрические работы выполняются согласно «Инструкции по фотограмметрическим работам при создании топографических планов и карт».

Съемка выполняется на фотокопиях, которые должны быть изготовлены на полуматовой или матовой фотобумаге, наклеенной на жесткую основу. К каждому фотоплану (графическому плану) прилагается, для производства полевых работ, комплект аэроснимков, изготовленных в масштабе, близком к масштабу съемки.

Высотное съемочное обоснование

12.4. Высотное обоснование съемки на фотопланах и графических планах развивается с целью определения высот точек стояния мензулы, проложением основных и съемочных высотных ходов.

Отметки точек высотных ходов определяются техническим нивелированием, нивелированием горизонтальным лучом (теодолитом или кипрегелем с уровнем при трубе) или тригонометрическим нивелированием, в зависимости от принятой высоты сечения рельефа.

12.5. Проект съемочного обоснования разрабатывается до начала полевых работ.

Разработка проекта осуществляется на фотоплане (графическом плане) с привлечением имеющейся для данного района работ карты наиболее крупного масштаба, на которую предварительно наносят все имеющиеся пункты геодезической основы и рамки планшетов съемки.

12.6. Основные высотные ходы являются основой для развития съемочных ходов и должны опираться на реперы и марки государственной нивелирной сети, пункты государственной геодезической сети, геодезической сети сгущения 1 и 2 разрядов и съемочных сетей, высоты которых определены нивелированием IV класса. При съемках с высотами сечения рельефа 2 и 5 м в качестве высотной основы могут использоваться пункты, высоты которых определены тригонометрическим нивелированием с точностью не ниже 1/5 принятой высоты сечения рельефа.

12.7. Основные ходы проектируются в виде отдельных ходов и систем ходов, образующих узловые точки и замкнутые полигоны. Проектирование их следует выполнять так, чтобы точки ходов равномерно распределялись по всей площади съемки. Все точки плановых съемочных сетей, находящиеся в пределах площади съемки, должны быть включены в основные высотные ходы.

12.8. Точки основных высотных ходов, как правило, должны быть опознаны на фотоплане (графическом плане).

При отсутствии возможности опознавания их плановое положение определяется в процессе съемки графическими обратными засечками по пунктам геодезической сети или опознаваемым четким контурам, методом «створов» или другим способом. С этой целью на местности, лишенной четких контуров (степь, сплошные массивы пашни и т.д.), развивается редкая геометрическая сеть.

12.9. Вопрос о закреплении на местности узловых и наиболее важных точек основных высотных ходов долговременными знаками решается при разработке и утверждении технического проекта в зависимости от целей съемки.

Все промежуточные точки, не закрепленные постоянными знаками, закрепляют на местности в соответствии с указаниями 9.17 - 9.18. На улицах (дорогах) с твердым покрытием промежуточные точки высотных ходов закрепляют костылями (гвоздями).

12.10. Для обеспечения необходимой точности съемки рельефа на смежных планшетах намечаются общие точки связи. Точками связи могут являться постоянные или временные реперы нивелирования, расположенные вблизи рамок трапеций.

При их отсутствии системы основных высотных ходов смежных съемочных планшетов должны иметь не менее одной общей точки.

Расхождения по высоте на точках связи не должны превышать 1/5 высоты сечения рельефа.

Расхождения в плановом положении точек связи не должны быть более 1 мм на плане. Если высотное съемочное обоснование развивается одновременно на блок трапеций, то специальные точки связи между этими трапециями не намечаются.

12.11. Высоты основных высотных ходов уравнивают путем распределения невязок пропорционально длинам сторон. Системы ходов уравниваются совместно. Уравнительные вычисления выполняются в полевом журнале.

12.12. Высоты съемочных точек определяются проложением съемочных ходов, опирающихся на точки основных высотных ходов и пункты геодезической основы. Съемочные ходы прокладываются после увязки основных высотных ходов.

Количество съемочных точек определяется в зависимости от сложности рельефа местности, застроенности или залесенности участка съемки. Предельные ошибки высот точек не должны превышать 1/5 принятой высоты сечения.

12.13. Точки съемочных ходов предпочтительнее намечать на четких, хорошо опознаваемых контурах. Если съемочная точка не опознается на плане, то ее положение определяется одним из следующих способов:

обратной засечкой по пунктам геодезической основы или опознанным четким контурам методом приближений;

промером расстояний от трех или более опознанных четких контуров;

промером расстояний от двух опознанных четких контуров, расположенных на прямолинейном участке контура - дороги, канавы, межи и т.д.;

методом продолжения по направлению и расстоянию, определенными с предыдущей точки, с проверкой обратными засечками по пунктам геодезической основы или опознанным контурам.

В районах, свободных от магнитных аномалий, для приближенного ориентирования используется ориентир-буссоль.

12.14. При съемках с сечением рельефа 0,25, 0,5 и 1 м основные высотные ходы прокладываются техническим нивелированием согласно указаниям 7.1 - 7.5 данной Инструкции.

12.15. При съемках с сечением рельефа 2 м в равнинно-пересеченной и горной местности основные ходы допускается прокладывать способом тригонометрического нивелирования теодолитом, кипрегелем, высотомером-автоматом с коэффициентом до 10.

Углы наклона измеряют одним приемом при двух положениях вертикального круга в прямом и обратном направлениях, а при работе кипрегелем-автоматом дважды определяют превышения при «круге лево».

Расстояния между точками хода измеряют нитяным дальномером. Измерения производят, как правило, по крайним нитям сетки. Расстояния от инструмента до рейки при измерении кипрегелем-автоматом не должны превышать 150 м и только при благоприятных условиях измерений расстояние можно допустить до 200 м.

При проложении высотных ходов рейки ставят на вбитые вровень с землей колья.

Если работа производится высотомерами-автоматами, то применяются двухсторонние нивелирные рейки

12.16. Если углы наклона линий меньше 5°, то основной высотный ход тригонометрического нивелирования можно прокладывать при установке инструмента через точку примерно на равных расстояниях между рейками, каждое превышение в этом случае следует определять дважды при наведении горизонтальной нити трубы кипрегеля на две высоты рейки, различающиеся между собой на 1 м, и вычислять превышение как среднее из двух.

12.17. При тригонометрическом нивелировании расхождение между прямым и обратный превышениями или между превышениями, определенными при наведении на разные высоты рейки, для одной и той же линии допускается до 10 см, если длина линии менее 250 м, и 4 см на каждые 100 м при больших расстояниях.

12.18. При съемках с сечением 2 м в равнинно пересеченном районе невязки в основных высотных ходах, прокладываемых методом тригонометрического нивелирования, не должны превышать 0,30 м, а при работах с неблагоприятных условиях - 0,50 м, длина хода может достигать 6 км. В съемочных ходах прокладываемых методом тригонометрического нивелирования (12.16 - 12.17), цепочки не должны быть больше 0,60 м.

Независимо от величины невязки съемочные ходы должны уравниваться в соответствующем разделе журнала.

Наибольшая длина съемочного хода не должна быть более 3 км.

12.19. Съемка пересеченной, горной и предгорной местности сечением рельефа 5 м производится преимущественно с применением тригонометрического нивелирования, в соответствии с пп. 12.15 - 12.17 настоящей Инструкции. Геометрическое нивелирование применяется лишь там, где оно выгодно в техническом и экономическом отношениях.

Наибольшая длина основного хода не должна быть более 12 км, невязка и должна превышать 1,0 м. Наибольшая длина съемочного хода может достигать 6 км, а невязка - 1,0 м.

Съемка рельефа

12 20. Съемка рельефа на фотопланах, или графических планах производится при помощи мензулы и кипрегеля.

Высотные точки (пикеты), необходимые для изображения рельефа, определяют с точек съемочных и основных высотных ходов и пунктов геодезической основы.

В равнинной местности с углами наклона 2° отметки пикетов рекомендуется определять горизонтальным лучом с помощью кипрегеля с уровнем на трубе или нивелиром, который устанавливается рядом с мензулой.

При этом применяются нивелирные рейки с сантиметровыми или двухсантиметровыми делениями, а также рейки с переменной шкалой. При съемке местности с углами наклона свыше 2° отметки пикетов определяются методом тригонометрического нивелирования. Кипрегелем типа КБ вертикальные углы измеряют при одном положении круга. При работе кипрегелями-автоматами превышения определяют по кривым превышений.

Высоты пикетов вычисляют по формуле , где α - измеренный угол, a S - расстояние, измеренное дальномером, или по формуле , где S0 - расстояние, приведенное к горизонту при углах наклона более 3°.

Для упрощения вычислений среднюю нить следует наводить на точку рейки, соответствующую высоте инструмента i, или на высоту v, при которой сумма  выражается целым числом метров (Нст - отметка станции).

В этом случае отметка пикета Нпик вычисляется по формуле Нпик = Но + h1, где не кратным целому числу метров является только h1. «Место нуля» кипрегеля определяется ежедневно. Результаты определения «места нуля» записываются в журнале съемки. Превышения рекомендуется вычислять на логарифмической линейке.

При съемке горизонтальным лучом вычисляется горизонт инструмента ГИ = Hi + i, а при этом отметки пикетов вычисляют по формуле H = ГИ - α, где α - отсчет по рейке.

12.21. В зависимости от масштаба съемки и сечения рельефа расстояния от инструмента до рейки не должны быть более приведенных в табл. 16.

Расстояния между пикетами при съемке рельефа выдерживаются в соответствии с табл. 16.

Отметки пикетов вычисляются с точностью до 0,01 м и подписываются на планшете с округлением до 0,1 м при сечении рельефа 1 м и больше. При сечении рельефа менее 1 м отметки пикетов вычисляются и подписываются на планшете с точностью до 0,01 м.

12.22. При съемке рельефа пикетные точки следует определять на характерных формах рельефа - вершинах, водоразделах, хребтах, седловинах, котловинах, долинах, лощинах и в местах изменения крутизны ската. Помимо того, должны быть определены высоты характерных точек местности (пересечения дорог, просек, резких изгибов контуров, гребня плотин, поверхности земли у мостов, шлюзов, колодцев и т.д.), подписи которых помещаются на карте.

12.23. Для правильного и точного изображения рельефа следует заранее изучить по аэроснимкам стереоскопическую модель местности и наметить, где необходимо определить точки съемочных ходов, высоты пикетов и характерных точек.

На плане показывают урезы воды в реках, ручьях, каналах и водных бассейнах.

Высоты урезов воды и характерных точек местности определяются с точностью, принятой для определения высот точек в съемочных ходах.

12.24. При съемке тщательно изображают все формы рельефа, характерные для данного участка местности, а также те детали, которые имеют большое значение при использовании карты (съемочные точки выбираются так, чтобы с них была видна вся снимаемая с точки площадь). При этом микрорельеф передается дополнительными и вспомогательными горизонталями, а при необходимости - и установленными условными знаками.

Полугоризонтали обязательно проводят на участках, где расстояние между основными горизонталями превышает 2,5 см на плане.

12.25. Горизонтали вычерчивают карандашом на плане непосредственно в поле после набора пикетов или одновременно с ним.

Съемку следует производить сплошным массивом. На планах масштабов 1:5000 и 1:2000 подписывается не менее 5 высот точек на 1 дм2 плана. На планах масштабов 1:1000 и 1:500 подписываются высоты всех пикетов.

12.26. В процессе исполнения работ по съемке рельефа на каждый планшет составляют кальку высот, на которую наносятся пункты геодезической основы, точки основных высотных и съемочных ходов с их номерами и отметками, урезы воды, отметки характерных точек местности и всех пикетов, высоты которых подписаны на плане (прил. 22).

Перед составлением кальки высот необходимо проверить правильность вычисления высот точек ходов, урезов воды и характерных точек местности.

12.27. В целях обеспечения скорейшего изготовления копий со съемочных планшетов рекомендуется при съемке на фотоплане рисовку ситуации и рельефа выполнять не непосредственно на фотоизображении, а на матированном прозрачном недеформирующемся пластике, прочно закрепленном на фотоплане. При этом особое внимание следует обращать на качество черчения и применение деколей при оформлении планов.

12.28. По окончании съемки план должен быть сведен по тем сторонам рамки, к которым примыкают снятые в том же году или ранее планы того же или более крупного масштаба. Прочие стороны рамки считаются свободными, съемка по ним должна быть продолжена на 1 см за рамку.

12.29. При сводке планшетов горизонтали и контуры местности перемещаются на каждом из них на половину расхождений, если эти расхождения не превышают на плане:

1,0 мм - для основных контуров (железные, шоссейные и грунтовые улучшенные дороги, улицы, каналы и береговые линии крупных рек);

2,0 мм - для прочих контуров.

12.30. При сводках с уже изданными планами исправление до полного совпадения производится на планах повой съемки.

Если расхождения контуров или горизонталей превышают указанные выше допуски, вопрос о сводке разрешается главным инженером подразделения, выполняющего съемку.

12.31. Каждый планшет съемки проверяется и принимается в поле. Приемка оформляется актом. Контрольные пикеты показываются на кальке высот цветной тушью. Ошибки в определении высот, рассчитанных по горизонталям, не должны превышать допусков, указанных в пп. 1.17 - 1.18.

Дешифрирование

12.32. Топографическое дешифрирование при комбинированной съемке выполняется одновременно со съемкой рельефа полностью в натуре или в порядке полевой доработки дешифрирования, проведенного камерально при составлении оригинала плана на универсальном приборе.

В процессе дешифрирования должны быть инструментально нанесены топографические объекты местности, изображений которых нет на фотоплане (графическом плане), а также собраны и подписаны географические названия.

12.33. Если на аэроснимках имеются фотоизображения объектов, исчезнувших на местности ко времени выполнения топографических работ, то они должны быть перечеркнуты на фотоплане (графическом плане) синими линиями.

Результаты дешифрирования на каждом данном участке вычеркиваются не позднее чем на следующий день после работы в поле.

12.34. Фотопланы (графические планы) оформляются в следующих цветах:

контуры, подписи и зарамочное оформление - черным, рельеф - коричневым,

гидрография и солончаки - зеленым,

водные пространства - голубым,

площади с твердым покрытием (асфальт и др.) - розовым.

12.35. В результате топографической съемки на фотоплане (графическом плане) представляются к сдаче по каждому планшету следующие материалы:

а) фотоплан (графический план);

б) формуляр к плану;

в) журналы съемки и развития высотного съемочного обоснования;

г) калька высот;

д) выкопировка сводок по рамкам;

е) акты проверки и приемки полевых работ.

Все материалы комбинированной съемки должны быть проверены, приняты и подписаны начальником партии. Материалы, перечисленные в пунктах «а» и «б», кроме того, подписываются главным инженером или начальником экспедиции.

13. МЕНЗУЛЬНАЯ СЪЕМКА

13.1. Мензульная съемка применяется на небольших участках в случаях:

отсутствия материалов аэросъемки;

экономической нецелесообразности стереотопографической съемки;

в сочетании с другими методами (закрытие «мертвых пространств» при фототеодолитной съемке и т.д.).

13.2. Мензульную съемку выполняют на планшетах с квадратной разграфкой, изготовленных из высококачественной ватманской бумаги, наклеенной или припрессованной на алюминий, малодеформирующийся пластик или другой малодеформирующийся материал. Для работы используются кипрегели, желательно кипрегели-автоматы. При съемке застроенных территорий рекомендуется измерение расстояний выполнить дальномерной насадкой, закрепленной на объективе кипрегеля.

13.3. Перед началом работ на планшетах с помощью штангенциркуля, координатографа или линейки Дробышева разбивают сетку квадратов со сторонами по 10 см, причем для масштабов 1:500. 1:1000, 1:2000 такие квадраты строят в рамках с размерами 50 × 50 см а для масштаба 1:500 в рамках с размерами 40 × 40 cм. Расстояние от рамки до краев планшета не должно быть менее 5 см для масштабов 1:500, 1:1000, 1:2000 и 10 см для масштаба 1:5000.

На подготовленный планшет наносят по координатам пункты геодезического обоснования, подписывают координаты углов рамки и номенклатуры планшета над северной (верхней) стороной рамки

Разбивку координатной сетки, нанесение пунктов геодезического обоснования проверяют при помощи контрольной линейки.

Расхождение сторон квадратов прямоугольной сетки от их теоретических размеров не должно превышать 0,2 мм; а сумма сторон 3-х и более квадратов - 0,3 мм. Расхождение диагоналей рамки плана не должно превышать 0,5 мм.

13.4. Для облегчения в дальнейшем ориентировки мензулы на полях прочерчивают вспомогательные линии ориентирования.

Эти линии проводят в случаях:

если мензулу необходимо ориентировать по коротким линиям (менее 5 см на плане);

если смежные точки попадают на два соседних планшета.

Для проведения линий ориентирования рассчитывают координаты точки пересечения ее с одной из рамок планшета или координаты точки, лежащей на продолжении линии.

13.5. Перед производством работ все инструменты должны быть тщательно проверены и отъюстированы.

Рейки при изготовлении размечают так, чтобы коэффициент дальномера равнялся 100. При съемках в самых крупных масштабах, как правило, используются нивелирные рейки.

При работе кипрегелем КА-2 пользуются нивелирной рейкой или специальной рейкой с выдвижной нижней частью, нуль которой можно устанавливать на высоту инструмента.

13.6. При производстве съемки мензулу центрируют над данной точкой с помощью центрирной вилки. Ошибка в центрировании мензулы, после приведения последней в горизонтальное положение, не должна превышать:

5 см для масштабов              1:500, 1:1000,

10 см »            »                      1:2000,

25 см »            »                      1:5000.

Ориентирование мензулы должно быть произведено не менее как по двум удаленным точкам, причем в процессе работы и по окончании ее на данной станции ориентирование проверяют.

13.7. Съемочное обоснование для мензульной съемки развивают на основе пунктов триангуляции и полигонометрии 1, 2, 3 и 4 классов, пунктов геодезических сетей сгущения и реперов геометрического нивелирования.

Съемочное плановое обоснование при мензульной съемке развивают в количестве, обеспечивающем проведение съемки (ориентирование мензулы) и условия, что длина мензульных ходов между пунктами съемочного обоснования удовлетворяет требованиям, приведенным в табл. 15.

Таблица 15

Масштаб съемки

Максимальная длина хода, м

Максимальная длина линий, м

Максимальное число линий в ходе

1:5000

1000

250

5

1:2000

500

200

5

1:1000

250

100

3

1:500

200

100

2

Примечание. Расстояния в мензульном ходе при съемке и масштабе 1:500 измеряются лентой.

13.8. Пункты съемочного высотного обосновании совмещаются с пунктами съемочного планового обоснования.

13.9. Сгущение съемочного обоснования при мензульной съемке выполняют методом мензульных ходов либо определяют переходные точки таким образом, чтобы обеспечить требования табл. 15.

13.10. Расстояния между точками мензульного хода измеряют с помощью дальномерных насадок, либо при помощи нитяного дальномера в прямом и обратном направлениях, при этом расхождение между прямым и обратным значениями не должно превышать 1/200 от длины линии. При углах наклона более 3° определяется горизонтальное проложение линии.

13.11. Относительная невязка в мензульном ходе должна быть не более 1/300 общей длины хода, а линейная невязка - не превышать 0,8 мм на плане. Допустимую линейную невязку на плане распределяют по способу параллельных линий.

13.12. Высоты точек мензульного хода определяют кипрегелем КБ при двух положениях круга, а кипрегелями К.Б-1 и КА-2 - дважды при «круге лево». Расхождение между прямым и обратным превышениями не должно быть больше 0,04 м на каждые 100 м длины линии.

Допустимая высотная невязка в мензульном ходе не должна превышать , где S - число сотен метров в мензульном ходе, а п - число сторон хода.

Высотную невязку в мензульном ходе распределяют с обратным знаком на каждое превышение пропорционально длинам сторон хода.

13.13. Допускается определение висячих переходных точек. Расстояния в этих случаях измеряют лентой с проверкой по дальномеру кипрегеля или дальномерной насадкой. Определение висячей переходной точки уточняется двумя обратными засечками.

13.14. Точки мензульного хода могут быть использованы для съемки только после увязки их по высоте и в плане.

13.15. Переходные точки могут быть определены прямыми, обратными и комбинированными засечками с пунктов геодезической основы, а также промерами стальной лентой по линии створа между пунктами геодезической основы.

13.16. При определении переходных точек методом засечек длина визирного луча не должна превышать удвоенную допустимую длину линии в мензульном ходе.

13.17. В зависимости от масштаба съемки и принятого сечения рельефа расстояния между пикетами и расстояния от инструмента до рейки не должны превышать величин, приведенных в табл. 16.

При измерении расстояний оптическими дальномерами указанные в графах 5 и 6 табл. 16 расстояния могут быть увеличены в 1,5 раза.

13.18. Съемку объектов местности и контуров угодий в основном производят полярным способом с определением расстояния от инструмента до реечных точек (пикетов) по дальномеру кипрегеля, визируя при том положении круга кипрегеля, при котором ориентирована мензула.

Для съемки отдельных точек ситуации допускается применение метода засечек не менее чем с трех съемочных точек. Лучи засечек должны пересекаться под углом не менее 60°.

Таблица 16

Масштаб съемки

Сечение рельефа м

Максимальное расстояние между пикетами, м

Максимальное расстояние от инструмента до рейки при съемке рельефа, м

Максимальное расстояние от инструмента до рейки при съемке, м

Четких контуров

Нечетких контуров

1:500

0,5

20

100

60

80

1,0

20

150

60

80

1:1000

0,5

30

150

80

100

1,0

40

200

80

100

1:2000

0,5

50

200

100

150

1,0

50

250

100

150

2,0

60

250

100

150

1:5000

0,5

75

250

150

200

1,0

100

300

150

200

2,0

120

350

150

200

5,0

150

350

150

200

13.19. Угодья, имеющие неопределенные очертания, оконтуриваются и наносятся на планшет с точностью возможного установления границ контура в натуре.

13.20. Рельеф изображают горизонталями. Основные сечения при различных масштабах съемки приведены в табл. 1.

Горизонтали проводят обязательно в поле, на основании взятых пикетов.

13.21. Высоты пикетных точек определяют кипрегелем при одном круге с измерением расстояний до пикетных точек нитяным дальномером кипрегеля.

Место нуля вертикального круга кипрегеля должно определяться не менее двух раз в день.

13.22. При сечениях рельефа 1 м и более высоты пикетов вычисляют до 0,01 м и выписывают на планшет с округлением до 0,1 м. При сечениях меньших 1 м высоты вычисляют и выписывают на планшет до 0,01 м. Все вычисления высот выполняют в журнале. При съемке кипрегелями-автоматами результаты измерении на пикеты в журналы могут не записываться.

13.23. Высоты определяют и подписывают на плане: на вершинах, водоразделах, перегибах скатов и седловин, тальвегах (в местах их поворота), разветвлениях, вершинах и устьях лощин, в котловинах, ямах, воронках и по краям их, у рек, ручьев и водоемов на уровне воды, у подошв возвышенностей и т.д.

Урезы воды определяют дважды наклонным или горизонтальным лучом и записывают в журнал и на план с указанием даты определений.

13.24. Кроме высот пикетных точек, необходимых для съемки рельефа, должны быть определены и подписаны на плане отметки: плотин, мостов, верха и подошвы насыпей, шлюзов, пересечений осей усовершенствованных и улучшенных дорог, колодцев и прочих характерных мест.

13.25. При углах наклона местности до 3° рекомендуется определение высот пикетов горизонтальным лучом кипрегеля или нивелиром, установленным рядом с мензулой. В последнем случае рейки должны иметь сантиметровые деления.

13.26. В тех случаях, когда оригиналы топографической съемки не вычерчиваются в туши в полевых условиях, составляются калька высот и калька контуров. В случае малой контурности и несложного рельефа разрешается совмещать обе кальки. Кальки составляются в процессе съемки планшета ежедневно; допускается разрыв от съемки до составления кальки не более трех дней. На кальку контуров наносят всю ситуацию и отдельные предметы местности; вместо изображения угодий условными знаками допускается подписывать их названия. На кальку высот должны быть нанесены все пикеты, взятые в поле, опорные точки с подписями их номеров и высот. Для планов в масштабах 1:1000, 1:500 составление калек необязательно.

13.27. Все полевые оригиналы оформляются в соответствии с требованиями п. 12.34 настоящей Инструкции.

13.28. Если топографические планы предназначаются для целей мелиорации, строительства энергетических, промышленных и других сооружений и объектов, на территориях которых произойдут значительные изменения рельефа и контуров, и если эти планы не могут быть использованы другими организациями, разрешается полевые оригиналы оформлять в карандаше.

13.29. Каждый планшет должен быть принят от исполнителя в поле. Результаты приемки фиксируются в приемочном акте. Взятые при контроле пикеты наносятся красной тушью на кальку высот.

13.30. Для удобства чтения рельефа на планах масштабов 1:5000 и 1:2000 подписывается не менее 5 отметок на 1 дм2 плана (если в техническом проекте нет других требований), а на планах масштабов 1:1000 и 1:500 - отметки всех пикетов.

13.31. В результате выполнения мензульной съемки представляются к сдаче следующие материалы:

полевой оригинал;

формуляр, наклеенный на оборотной стороне оригинала (прил. 27);

журналы топографической съемки и журналы по развитию съемочного обоснования;

ведомости вычисления планового и высотного съемочного обоснования;

кальки высот и контуров;

выкопировки сводок по рамкам;

акты контроля и приемки полевых работ

Все документы подбирают по планшетам, систематизируют и представляют к сдаче в папках.

14. ТАХЕОМЕТРИЧЕСКАЯ СЪЕМКА

14.1. Тахеометрическая съемка применяется для создания планов небольших участков как основной вид съемки или в сочетании с другими видами, когда:

проведение стереотопографической или мензульной съемок экономически нецелесообразно либо технически невозможно;

выполняется съемка только рельефа на застроенной территории;

выполняется съемка узких полос (высоковольтные линии, трассы трубопроводов и т.п.).

14.2. Тахеометрическая съемка производится, как правило, тахеометрами-автоматами и, как исключение, теодолитами.

При коэффициенте дальномера, не равном 100, изготовляются специальные рейки с учетом постоянной дальномера. При съемке тахеометрами-автоматами применяются специальные рейки.

14.3. До начала тахеометрических работ геодезическая основа, включая пункты сетей съемочного обоснования, должна быть доведена до плотности, обеспечивающей возможность проложения тахеометрических ходов с соблюдением технических требований, приведенных в табл. 17.

Таблица 17

Масштаб съемки

Максимальная длина хода, м

Максимальная длина линий, м

Максимальное число линий в ходе

1:5000

1200

300

6

1:2000

600

200

5

1:1000

300

150

3

1:500

200

100

2

При съемке в масштабе 1:500 линии в тахеометрических ходах измеряются лентой.

Плотность тахеометрических ходов должна обеспечивать проведение съемки при условии соблюдения допусков, указанных в табл. 18.

14.4. Угловые невязки в тахеометрических ходах не должны превышать

,

где п - число углов в ходах.

Допустимые линейные невязки определяются по формуле

,

где S - длина хода в м,

п - число линий в ходе.

Высотная невязка не должна превышать

 (см),

где S - длина хода в м,

п - число линий в ходе.

Таблица 18

Масштаб съемки

Сечение рельефа, м

Максимальное расстояние между пикетами, м

Максимальное расстояние от инструмента до рейки при съемке рельефа, м

Максимальное расстояние от инструмента до рейки при съемке контуров, м

1:500

0,5

15

100

60

1,0

15

150

60

1:1000

0,5

20

150

80

1,0

30

200

80

1:2000

0,5

40

200

100

1,0

40

250

100

2,0

50

250

100

1:5000

0,5

60

250

150

1,0

80

300

150

2,0

100

350

150

5,0

120

350

150

Примечание. При определении положения нечетко выраженных или второстепенных контуров расстояния увеличиваются в 1,5 раза.

14.5. При ведении тахеометрической съемки особое внимание должно уделяться контролю за сохранением ориентировки инструмента. По окончании работы на точке ориентировка инструмента должна быть проверена. Допускается изменение ориентировки инструмента за период съемки с данной точки не более 1,5'.

14.6. В целях контроля и избежания пропусков («окон») при тахеометрической съемке следует определять с каждой станции несколько пикетов, расположенных на перекрытии съемки с соседних станций.

14.7. Рекомендуется, по мере возможности, превышения определять горизонтальным лучом, пользуясь тахеометром как нивелиром (либо нивелиром). Горизонтальность луча трубы тахеометра обеспечивается установкой по вертикальному кругу отсчета, равного месту нуля.

14.8. Измеренные на станции расстояния до пикетных точек, горизонтальные и вертикальные углы (или превышения на пикетные точки) записывают в пикетный журнал.

Параллельно с пикетным журналом на каждой станции ведутся кроки (абрис). Кроки ведут условными знаками (с пояснительными подписями), примерно выдерживая масштаб съемки, на отдельных для каждой станции листах, ориентированных по ходу, на которых указывают направление ориентирования лимба. В кроки зарисовывают все пикетные точки. При этом показывают характерные линии рельефа (тальвеги, водоразделы, перегибы скатов и др.) и схематично рельеф горизонталями.

14.9. Реечные точки должны без пропусков и равномерно покрывать территорию съемки. Для обеспечения этого требования производят детальный осмотр местности, подлежащей съемке с данной станции, и сопоставляют данные осмотра с абрисами и кроки соседних станций.

14.10. Выполнение полевых работ при тахеометрической съемке необходимо сочетать с незамедлительной полной камеральной обработкой материалов съемки, при этом должно быть выполнено следующее:

а. Проверка полевых журналов и составление подробной схемы съемочного обоснования.

б. Вычисление координат и высот точек (до 0,01 м) тахеометрических (теодолитных) ходов.

в. Вычисление в полевых журналах отметок всех пикетов на станции.

г. Накладка точек съемочного обоснования, тахеометрических (теодолитных) ходов, пикетных точек; проведение горизонталей и нанесение ситуации.

Работы, перечисленные в пп. б и в, могут выполняться на ЭВМ по апробированным программам, а для накладки пикетов должны использоваться автоматизированные координатографы.

14.11. Каждый полученный в результате тахеометрической съемки планшет до его вычерчивания в туши тщательно корректируется и проверяется в поле путем сличения рельефа и ситуации, изображенных на планшете, с местностью. Точность съемки проверяется инструментально.

14.12. В результате производства тахеометрической съемки представляются:

абрисы к соответствующим планшетам;

журналы тахеометрической съемки;

план тахеометрической съемки;

схема съемочного обоснования;

формуляр плана;

ведомости вычисления координат и высот точек съемочного обоснования;

акты контроля и приемки работ.

15. ФОТОТЕОДОЛИТНАЯ СЪЕМКА

15.1. Фототеодолитная съемка (стереотопографическая наземная) применяется для составления планов горных, всхолмленных и, в особых случаях инженерных изысканий, равнинных районов.

На небольших участках она может быть применена как самостоятельный вид работ, а при картографировании значительных площадей - в комбинации с другими видами съемок.

15.2. Точность и содержание планов, создаваемых методом фототеодолитной съемки, должны соответствовать общим требованиям, предъявляемым к съемкам в зависимости от масштаба и назначения планов.

15.3. Составление проекта фототеодолитной съемки заключается в размещении на карте основных фотостанций, разработке способов геодезической привязки, определении кратности перекрытий снимаемой территории с различных фотостанций, выявлении необходимой густоты контрольных точек. Проект должен учитывать способы фотограмметрического сгущения опорной сети и составления оригинала плана, предусматривать методы съемки «мертвых пространств».

Проект составляется по карте, масштаб которой должен быть мельче масштаба съемки не более чем в 5 раз. Фотостанции размещают на возвышенных местах с хорошим обзором окружающей местности, так, чтобы съемка была выполнена при минимальном количестве фотостанций и «мертвых пространств». Фотостанции могут располагаться на имеющихся на местности высоких, достаточно устойчивых искусственных сооружениях (здания, трубы, мачты и т. д.) или на переносных вышках (телескопических и др.).

15.4. Максимальные расстояния от фотостанций до дальней границы съемки определяются требованиями к точности плана, техническими возможностями фототеодолита и приборов для камеральной обработки снимков. Значения Y - максимальные для фототеодолита с fк = 195 мм и стереоавтографа фирмы Цейсс, не должны превышать величин, указанных в табл. 19.

Таблица 19

Средняя ошибка положения контура на плане, мм

Значение Ymax на плане при обработке на стереоавтографе, дм

1318

1318EL

0,5

8

10

0,7

8

16

15.5. Базисы фотографирования должны размещаться по возможности параллельно простиранию снимаемого участка, а при фотографировании равнинных участков с искусственных сооружений могут проектироваться вертикальные базисы. Длина базиса рассчитывается по формуле

,

где Y - расстояние в метрах до дальней границы съемки;

тp - средняя квадратическая ошибка определения продольного параллакса в мм;

fк - фокусное расстояние фототеодолита в мм;

тY - средняя квадратическая ошибка определения положения точки в плане в мм;

φ - угол отклонения оптической оси камеры от нормали к базису в градусах.

Для фототеодолита с fк = 195 мм и стереоавтографов типов 1318 и 1318EL допускаются значения длины базиса, указанные в табл. 20.

Таблица 20

Средняя ошибка положений контура на плане, мм

Длина базиса, выраженная в Y плана, дм

Y = 4

Y = 6

Y = 8

Y = 10

Y = 16

0,5

Y:19

Y : 13

Y:9

Y:6

-

0,7

Y:20

Y:18

Y:14

Y:10

Y:6

15.6. Контрольные точки, предназначенные для корректирования элементов внешнего ориентирования фототеодолитных снимков, выбираются с учетом следующих условий:

если съемка выполняется без перекрытия или с одиночного базиса, то каждая стереопара обеспечивается четырьмя точками: первая - в ближнем, вторая - в дальнем плане вблизи от оси Z снимка, третья и четвертая - в дальнем плане по разные стороны от оси Z, на максимальном удалении друг от друга;

если съемка выполняется с двухкратным и более перекрытием, то основная стереопара обеспечивается одной - двумя точками, расположенными в дальнем плане, а остальные стереопары контрольными точками обычно не обеспечиваются; опорные точки для ориентирования таких стереопар определяют из фотограмметрического сгущения;

если при инженерных изысканиях выполняется перспективная съемка, то каждая стереопара обеспечивается не менее чем пятью точками, из которых четыре располагаются в углах, а пятая - в середине стереопары.

15.7. При проектировании фототеодолитной съемки должны быть по возможности точнее установлены границы «мертвых пространств» и участков, неблагоприятных для съемки (застроенные, залесенные).

Для заполнения «мертвых пространств» проектируют тахеометрическую или мензульную съемку. При наличии материалов аэросъемки целесообразно использовать фототеодолитные снимки для плановой и высотной подготовки аэроснимков. Определение координат и высот опознаков производится путем фотограмметрического сгущения на стереоавтографе или аналитическим способом по результатам измерений на стереокомпараторе. Целесообразность применения способа должна быть обоснована в техническом проекте.

15.8. Рекогносцировка местности, выполняемая с целью уточнения и детализации проекта, осуществляется как общим обзором с командных вершин, так и детальным обследованием фотостанций. При общем обзоре должна быть уточнена схема геодезической привязки фотостанций (проверена правильность выбора мест размещения пунктов съемочной сети, фотостанций и контрольных точек). При детальном обследовании фотостанций (осуществляемом обычно в процессе съемки) намечают конкретное положение каждой базисной точки, выполняют приближенные промеры с тем, чтобы отклонение фактической длины базисов от расчетной не было больше 20 %, а уклоны линий базисов не превышали 10°. При осмотре местности с базисных точек необходимо убедиться, что контрольные точки видны с обоих концов базиса, а важные объекты плана не закрываются перспективным изображением местных предметов или элементами рельефа. С целью сокращения геодезических работ базисы выгодно располагать группами.

15.9. До производства фотографирования пункты съемочной сети, а также контрольные точки должны быть замаркированы, если последние не совмещены с характерными контурами или с местными предметами, опознающимися на снимках с ошибкой не более 0,1 мм.

Маркировка осуществляется путем:

сооружения туров из подручного материала (камни, кустарник и т.п.);

установки щитов из фанеры и досок или рам с натянутой на них тканью (марля, бязь, миткаль, сатин и т. д.) или полиэтиленовой пленкой;

раскраской фигуры «крест» на стенах зданий, сооружениях, скальных выходах и т. п.

15.10. Размеры маркировочных знаков зависят от расстояния знака до фотостанции и должны быть не менее величин, указанных в табл. 21.

Таблица 21

Расстояние от фотостанции до маркировочного знака, м

Размер маркировочного знака, м

высота

ширина

400

0,3

0,1

800

0,5

0,2

1000

1,0

0,4

2500

1,5

0,5

3000

1,9

0,6

3500

2,2

0,7

4000

2,5

0,8

15.11. Контраст маркировочного знака относительно фона, на который он проектируется с базисных точек, должен быть наибольшим. Для маркировки используют материалы белого цвета, если фон ландшафта темный, зеленый или серый, Если фон ландшафта светлый или если знак проектируется на фон неба или на снег, то применяют материалы черного цвета, при этом ширина черных знаков должка быть увеличена на 30 % относительно величин, указанных в табл. 21.

15.12. При выборе места для установки маркировочного знака необходимо обеспечить, чтобы во время фотографирования он не закрывался тенями от близлежащих высоких предметов (постройки, деревья и др.). В журнал маркировки должны быть занесены сведения об исполненных знаках: форма, размер, цвет, высота точки визирования, дата установки.

С целью уменьшения объема работ по полевой досъемке рекомендуется маркировать также важные объекты, которые могут не изобразиться на снимках, но должны быть нанесены на план, например, выходы инженерных сетей и сооружений.

15.13. Фотографирование с обоих концов базиса должно быть выполнено с минимальным разрывом во времени, чтобы различия в освещенности были небольшими. При съемке с колеблющихся опор фотокамеры должны быть снабжены затворами с малой выдержкой. В журнал записывают: название станции и точки стояния, высоту и положение объектива, направление и угол отклонения оптической оси, экспозицию и номер кассеты, метеорологические условия и время фотографирования.

15.14. Геодезические измерения с целью определения координат и высот пунктов съемочной сети, а также закрепление пунктов выполняются в соответствии с положениями соответствующих разделов настоящей Инструкции.

Пункты съемочной сети располагают так, чтобы обеспечить возможность наиболее удобной привязки фототеодолитных станций и контрольных точек.

15.15. Привязка фототеодолитных станций и контрольных точек, не совмещенных с пунктами геодезической сети, выполняется прямыми, обратными и комбинированными засечками, дальномерно-теодолитными ходами или построением триангуляционной съемочной сети в зависимости от условий местности. При совмещении одного из концов базиса с пунктом геодезической сети определяют дирекционный угол направления базиса не менее чем по двум удаленным пунктам. Измерение горизонтальных направлений производят теодолитами Т15 или Т30 и им равноточными, двумя полными приемами, а вертикальные углы - одним приемом по одной нити.

15.16. Измерение длины базисов фотографирования должно производиться с относительной ошибкой не ниже 1:2000. Короткие базисы (до 20 м) измеряют непосредственно с помощью стальной рулетки. Базисы длиной более 20 м определяют с помощью дальномерных насадок или параллактическим методом с помощью теодолита Т1 или Т2 и базисной двухметровой рейки, входящей в комплект фототеодолита, при этом параллактические углы должны быть измерены с ошибкой не более 2".

15.17. Базисные и контрольные точки, закрепление которых долговременными центрами не предусматривается, закрепляют на местности временными центрами с расчетом сохранности их на время производства и контроля работ или на случай повторения части работ (см. прил. 6, рис. 43 - 45).

15.18. После фотолабораторной обработки все негативы должны быть проверены на соответствие фотографического и фотограмметрического качества. Проверку фотографического качества производят путем сравнения с эталоном по общей плотности, по проработке деталей в «тенях» и в «светах», а также по плотности вуали. Негативы должны быть средней плотности, все детали хорошо просматриваться. Вуаль на негативах должна быть минимальной. Одновременно визуально выявляют наличие на негативах механических дефектов: сползание эмульсии, пятен, царапин, трещин и т.п. Необходимо, чтобы координатные метки, оптический штрих и все маркировочные знаки на негативах изобразились четко. Негативы, предназначенные для усиления или для ослабления, должны оцениваться после исправления фотографических дефектов.

Оценка фотограмметрического качества состоит в выявлении нерезкого фотоизображения, являющегося следствием плохого прижима пластинки к прикладной рамке. Негатив непригоден, если имеет дефекты, мешающие измерениям, или расхождения в расстоянии между координатными метками превосходят 0,2 мм. При наличии брака одного из негативов не принимается вся стереопара.

15.19. На отпечатках фототеодолитных снимков или фотопанорамах должны быть опознаны все контрольные точки и пункты съемочной сети. Опознавание производят под стереоскопом, пользуясь полевыми описаниями и зарисовками.

15.20. Полевое дешифрирование производится при обходе по намеченным маршрутам или при обзоре местности с фотостанций.

15.21. Досъемка отдельных объектов и контуров, пропущенных при полевом дешифрировании и не отображенных при камеральной обработке, выполняется путем обследования в поле оригиналов плана. Заполнение «мертвых пространств» выполняется методами тахеометрической или мензульной съемки, а при наличии материалов аэросъемки - методом стереотопографической воздушной съемки.

15.22. По окончании всех полевых работ к сдаче предъявляются:

Карта (или схема) запроектированной и фактически исполненной фототеодолитной съемки.

Негативы и контактные отпечатки (фотопанорамы) с отмеченными на них геодезическими точками, скомпонованные по станциям и уложенные в коробки.

Журналы фотографирования, геодезических измерений, маркировки и абрисных зарисовок.

Каталоги рабочих координат и высот пунктов геодезической сети, контрольных и базисных точек.

Ведомости оценки качества негативов.

Материалы полевого дешифрирования, полевого обследования и съемки «мертвых пространств».

Данные по определению элементов внутреннего ориентирования фотокамер.

Пояснительная записка об исполненных работах с рекомендациями по проведению камеральных работ.

Акты контроля и приемки работ.

16. СЪЕМКА ЗАСТРОЕННЫХ ТЕРРИТОРИЙ

Методы съемки и геодезическая основа

16.1. Съемка застроенных территорий должна производиться, как правило, аэрофототопографическим методом - на фотопланах.

При отсутствии материалов аэрофотосъемки съемка застроенных территорий может производиться на чистой основе. В этом случае работы рекомендуется производить в следующей последовательности:

а) съемка проездов;

б) внутриквартальная съемка;

в) съемка рельефа.

16.2. Фотопланы должны изготовляться по аэроснимкам, полученным длиннофокусными аэрофотоаппаратами (с fк = 200, 350, 500 мм), на которых смещение контурных точек вследствие рельефа местности и этажности зданий сведено к минимуму. При использовании фотопланов должны учитываться перспективность изображения вертикальных линий, направление и плотность теней, особенности изображения различных по конструкции крыш и т.д.

16.3. Съемка проездов и внутриквартальная съемка застройки производится методом перпендикуляров (абсцисс и ординат), методом засечек, полярным методом, методом створов и комбинированным (графо-аналитическим) методом, т.е. мензулой в сочетании с теодолитом и обмером зданий.

Горизонтальная съемка застроенных территорий в масштабе 1:5000, как правило, производится мензулой.

16.4. Съемка застроенных территорий комбинированным методом выполняется в такой последовательности:

а) определение координат углов кварталов и отдельных капитальных зданий и сооружений при проложении ходов съемочного обоснования;

б) обмер габаритов зданий рулеткой и составление абриса;

в) съемка строений и других контуров при помощи мензулы с пунктов геодезической основы и точек съемочного обоснования и измерением расстояний дальномером, рулеткой, лентой;

г) составление графического плана по координатам точек, измеренным линиям и угловым направлениям, по данным абриса.

16.5. В плановом отношении геодезической основой для съемки проездов и внутри кварталов служат пункты государственных геодезических сетей 1, 2, 3 и 4 классов, пункты геодезических сетей сгущения 1 и 2 разрядов и пункты съемочного обоснования, а в высотном отношении - реперы и марки государственной нивелирной сети 1, 2, 3 и 4 классов и все точки, высоты которых определены техническим нивелированием.

При съемках с высотами сечения рельефа через 2 и 5 м в качестве высотной основы могут использоваться пункты, высоты которых определены тригонометрическим нивелированием.

16.6. До начала съемки застроенных территорий составляется технический проект развития съемочного обоснования по имеющимся планам наиболее крупного масштаба.

Количество пунктов съемочного обоснования при съемке застроенных территорий в масштабах 1:5000 - 1:500 уточняется рекогносцировкой.

16.7. Для составления планов застроенных территорий съемке подлежат все подробности, выражающиеся в масштабе плана, в частности, здания с архитектурными выступами, изломы фасадной линии, трамвайные пути, мачты, мосты, памятники, скверы, смотровые колодцы подземных коммуникаций, пункты съемочного обоснования, закрепленные долговременными знаками, и другие постоянные сооружения, предусмотренные таблицами условных знаков.

16.8. Не подлежат съемке переносные и временные сооружения, находящиеся на проездах и внутри кварталов, киоски, стенды, мусорные ящики, предохранительные тумбы, а также временные сооружения на строительных площадках

Определение координат углов кварталов, капитальных зданий и сооружений

16.9. Определение координат углов кварталов и капитальных зданий выполняется полярным методом с пунктов геодезической основы и точек съемочных ходов.

Полярный угол от линии съемочного хода на определяемую точку измеряется при помощи теодолитов 30" точности или тахеометров двумя полуприемами.

16.10. На перекрестках при помощи рулетки производятся промеры между зданиями по диагоналям, которые записываются в абрисную тетрадь и служат в дальнейшем для контроля накладки по координатам.

Составление абрисов

16.11. Составление абриса производится одновременно с обмерами фасадных линий.

Зарисовка в абрис ведется в крупном произвольном масштабе в специальных тетрадях. Абрис должен быть легко читаемым и разборчивым. Бумага для абриса должна быть хорошего качества, желательно с миллиметровой сеткой.

При ведении абриса применяются условные знаки, принятые для составления планов. Кроме условных знаков, контуры ситуации при необходимости снабжаются пояснительными подписями. При наличии предметов, назначение которых топографу неизвестно, в абрисе дается краткое описание внешнего вида.

16.12. В абрисе указываются названия улиц, переулков, площадей, номера каждого отдельного дома (усадьбы).

При вычерчивании зданий в абрисе сокращенно указывается этажность, назначение и материал, из которого построено здание.

Общественные и другие учреждения: больницы, школы, клубы, производственные склады - выделяются соответствующей надписью.

16.13. При съемке сложной застройки для лучшей читаемости абриса рекомендуется применять штриховку зданий в зависимости от материала постройки.

Размеры в абрисе подписывают мелкими, но четкими цифрами, не допуская пересечения цифр линиями чертежа.

16.14. Перерисовка абриса запрещается. В случае необходимости дубликат абриса составляется только с разрешения начальника партии или руководителя съемочных работ.

16.15. Все листы абрисной тетради должны быть пронумерованы.

На первой странице абриса составляется оглавление, где указывается название улиц, схема кварталов и таблица сравнения рулетки с контрольной лентой.

В абрисе крупной затушеванной точкой (диаметром около 1 мм) красным карандашом показываются закоординированные углы кварталов и капитальных строений.

16.16. Для составления планов в масштабе 1:2000 в абрисе зарисовываются границы усадеб.

Кроме обмеров строений по фасаду, в абрисе записываются промеры, которые берутся между углами строений.

Образцы составления абрисов показаны в прил. 23 - 26.

Съемка проездов

16.17. Съемка проездов производится с точек съемочных теодолитных ходов, проложенных между пунктами геодезических сетей всех классов и съемочного обоснования.

Вдоль улицы, в зависимости от условий съемки и ширины улицы, прокладывается один или два съемочных хода.

Проложение висячих ходов не допускается.

Съемочные ходы, проложенные по двум сторонам улицы, связываются поперечными ходами на перекрестках улиц или в середине хода.

16.18. В населенных пунктах с прямолинейными улицами вместо съемочных ходов могут быть разбиты створные линии. Створная линия опирается концами на створные точки между пунктами геодезической основы, закоординированными углами кварталов или опорных зданий. Съемка ситуации в данном случае производится методом перпендикуляров или засечек от точек створной линии.

Створные точки между пунктами геодезической основы определяются промерами от соответствующих пунктов с точностью не менее 1:2000. Створные линии допускаются не свыше 2 порядка.

16.19. При съемке застроенных территорий стальную рулетку или ленту укладывают по линии створа между створными точками, которые намечают при помощи теодолита через 20 м при съемке в масштабе 1:500, 40 м при съемке в масштабе 1:1000, 60 м - при масштабе 1:2000.

В том случае, если измерение линий производится оптическими дальномерами, расстояние между створными точками может быть увеличено в полтора раза.

16.20. При съемке способом перпендикуляров длины перпендикуляров не должны превышать:

а) 4 м - в масштабе 1:500;

б) 6 м - в масштабе 1:1000;

в) 8 м - в масштабе 1:2000.

Перпендикуляры более указанных размеров подкрепляются линейными засечками, длина которых не должна превышать длины мерного прибора 20 - 50 м.

Если перпендикуляры восстанавливаются при помощи эккера, то длина перпендикуляра может быть увеличена до 20 м при съемке в масштабе 1:500, 40 м при съемке в масштабе 1:1000 и 60 м при съемке в масштабе 1:2000.

Перпендикуляры, определяющие углы кварталов, подкрепляются не менее чем двумя линейными засечками.

Все данные линейных промеров записываются в абрисную тетрадь.

16.21. При съемке методом линейных засечек лента укладывается в створе съемочной линии и на ней выбирают точки основания засечек с таким расчетом, чтобы они вместе с определяемой точкой составляли равносторонний треугольник.

Точки основания засечек должны отмечаться на делениях ленты, соответствующих целым метрам. Длина засечек измеряется стальной рулеткой и не должна превышать длины рулетки - 20 - 50 м.

Углы кварталов, опорных зданий и других важных контуров определяются тремя засечками.

16.22. При полярном методе съемки горизонтальные углы измеряют одним полуприемом.

16.23. Съемка комбинированным (графо-аналитическим) методом выполняется в порядке, изложенном в п. 16.4.

Производить съемку проездов с переходных точек и точек мензульных ходов не разрешается.

Одновременно со съемкой контуров производится и съемка рельефа.

16.24. Длины визирных лучей при съемке контуров полярным и комбинированным методами, а также при мензульной съемке должны быть в пределах допусков, указанных в табл. 22.

Таблица 22

Масштабы съемки и метод определения расстояния

Расстояния до контуров ситуации, м

четких

нечетких

При измерении нитяным дальномером





1:500

40

80

1:1000

60

100

1:2000

100

150

При измерении лентой или оптическим дальномером





1:500

120

150

1:1000

180

200

1:2000

250

300

Съемка внутри кварталов

16.25. Внутриквартальная съемка выполняется после окончания съемки проездов.

Перед производством внутриквартальной съемки на планшет с абрисов накладывается снятая ситуация проездов и фасадов.

16.26. Съемка внутри кварталов производится, как правило, с точек съемочных ходов, опирающихся на пункты геодезического обоснования (теодолитные ходы, створы), проложенного по проездам.

При наличии местных препятствий (каменные заборы, стены зданий и др.) допускается проложение висячих ходов в соответствии с табл. 9.

16.27. Съемка ситуации внутри квартала производится методами, применяемыми при съемке проездов.

На каждый участок съемки составляется абрис в крупном масштабе и производится обмер строений и других контуров согласно требованиям пп. 16.11 - 16.16.

Съемка углов зданий и других контуров производится методом перпендикуляров, полярным методом и засечками. При применении полярного метода расстояния до контуров определяются дальномером с соблюдением допусков, приведенных в табл. 22.

16.28. Углы строений и другие геометрически четко очерченные контуры могут служить исходными пунктами для линейных засечек при съемке других контуров.

16.29. При обмере строений измеряются расстояния между углами соседних зданий и строений, которые используются как контрольные промеры.

После окончания съемки все данные с абрисов внутриквартальной съемки переносятся на планшет.

16.30. В населенных пунктах сельского типа и населенных пунктах с редкой застройкой съемка проездов и внутриквартальная съемка производится, как правило, мензулой согласно указаниям пп. 13.1 - 13.30.

Составление планов

16.31. Нанесение контуров и объектов местности на план следует выполнять в той же последовательности, в какой выполнялись работы при съемке (закоординированные точки углов кварталов и капитальных строений, проезды, внутренняя часть кварталов).

16.32. Составление плана по материалам съемки, выполненной методом перпендикуляров и засечек, начинается с нанесения на план линий ходов и всех точек ходов, являющихся основаниями перпендикуляров или с которых были произведены засечки. От этих точек перпендикулярами и засечками наносят определяемые точки контуров и объектов местности.

Сначала на план наносят все главные строения и объекты, имеющие значение ориентиров. Внутриквартальная застройка наносится на план после нанесения застройки проездов. В последнюю очередь наносят контуры, определенные с висячих ходов. Правильность нанесения контуров на план контролируется в процессе составления по контрольным промерам, произведенным при съемке.

16.33. Нанесение точек контуров на план разрешается производить с помощью транспортира или хордоугломера. Если полярные расстояния до твердых контуров превышают 30 м при съемке в масштабе 1:500; 60 м при съемке в масштабе 1:1000; 120 м при съемке в масштабе 1:2000, то накладка их производится по координатам.

16.34. При накладке канав, откосов, контуров угодий и других прямолинейных контуров смежные точки соединяют прямыми линиями, криволинейные контуры, не имеющие четкой геометрической формы, соединяют плавными кривыми.

16.35. Одновременно с составлением плана проездов и внутриквартальной ситуации на план выписывают высотные отметки.

Для удобства корректуры отметки выписывают карандашом с левой стороны от пикета, а вычерчивают с правой.

16.36. Составленный план подлежит проверке на местности путем сравнения с натурой и проведением контрольных измерений.

Расхождения между расстояниями, взятыми с плана и полученными при контрольных промерах, не должны превышать 0,4 мм в масштабе плана.

При получении недопустимых расхождений проверяется правильность накладки точек на плане согласно данным абриса, а если ошибка не обнаружена, повторяются измерения в натуре.

Если в процессе составления плана обнаруживается несогласованность измерении или отсутствие необходимых промеров, то все уточнения также должны быть выполнены в натуре.

Составленные планы подвергаются тщательной корректуре, при которой проверяется правильность разбивки координатной сетки, нанесения всей геодезической основы, сводок по рамкам и накладки объектов съемки.

Нивелирование проездов

16.37. Нивелирование проездов производится с целью получения высотного плана проездов, необходимого для решения проектов инженерных сооружений и составления вертикальной планировки.

До начала работ должны быть согласованы с проектирующей организацией технические условия производства нивелирования проездов.

Нивелирование производится в пределах существующих фасадов и по специальному заданию в пределах запроектированных красных линий.

16.38. По оси проезда разбивается пикетаж. Углы поворотов оси при помощи стальной рулетки привязываются не менее чем тремя промерами к твердым контурам фасадной линии и зарисовываются в абрис. Разбивка пикетажа производится через 20, 40, 50 или 100 м, в зависимости от масштаба плана, характера рельефа и от специальных технических требований.

Разбивка пикетажа производится стальной рулеткой (лентой) или оптическими дальномерами.

Кроме пикетов, на характерных перегибах рельефа намечаются плюсовые точки.

16.39. При нивелировании поперечников определяются отметки: у фасадной линии, на оси (середине) проезда, на бровке и дне кюветов и на всех характерных точках рельефа.

По дополнительным требованиям определяются отметки: углов кварталов, цоколей зданий, входов в здания (нижняя ступенька и пол), середина въездов во дворы, настилов мостов и низа путепроводов, верха и низа подпорных стен и откосов, головок трамвайных и железнодорожных рельсов, входов в подвальные помещения, пересечения лотков с осью проезда.

При отсутствии входа в здание со стороны фасада отметки определяются со стороны двора. В зданиях, имеющих несколько входов, определяются отметки всех входов.

16.40. Нивелирование выходов подземных инженерных сетей производится в соответствии с требованиями инструкции по съемке подземных сооружений и при наличии специального задания заказчика работ.

16.41. При составлении планов в масштабах 1:2000 и 1:5000 с целью получения высотного плана проезда нивелирование поперечников не производится, а производится набор пикетов в обычном порядке для зарисовки рельефа по высотам, определенным при помощи нивелира.

16.42. Нивелирование производится нивелирами с увеличением трубы не менее 20х и ценой деления уровня не более 45" на 2 мм, а также горизонтальным лучом теодолитом или тахеометром.

Нивелирование ведется при одном горизонте инструмента с отсчетом по средней нити по двум сторонам рейки. Длина визирного луча допускается не более 150 м.

16.43. Нивелирные ходы, прокладываемые по проездам, должны опираться на реперы нивелирования I - IV классов и технического нивелирования.

Висячие ходы допускаются в исключительных случаях с разрешения руководителя работ и должны быть проложены дважды, в прямом и обратном направлениях.

Связующие точки закрепляются на местности деревянными кольями и коваными гвоздями.

16.44. Допустимые невязки в замкнутых ходах или полигонах не должны превышать:

 (мм),

а в ходах короче 2 км:

 (мм),

где L - длина хода в км;

п - число станций.

16.45. Все высоты наносятся на план с округлением до сантиметра.

16.46. По выполненным работам по нивелированию проездов сдаются следующие материалы:

а) копии с планов на восковке или синьке с номерами пикетов;

б) журналы нивелирования;

в) абрисы.

Нивелирование застроенных территорий

16.47. Нивелирование застроенной территории является одним из видов вертикальной съемки и выполняется на равнинных участках при плотной застройке, где более целесообразно производить съемку рельефа при помощи нивелира.

Нивелирование застроенной территории выполняется при наличии плана горизонтальной съемки или одновременно со съемкой контуров. Эти работы главным образом выполняются при съемках в масштабе 1:500 - 1:2000.

16.48. Весь участок должен быть покрыт высотными пикетами не реже чем через 20 м при съемке в масштабе 1:500, 30 м при съемке в масштабе 1:1000, 40 м при съемке в масштабе 1:2000 и 100 м при съемке в масштабе 1:5000. Кроме того, пикеты должны быть определены и в характерных местах, чтобы обеспечить изображение всех деталей рельефа.

При определении пикетов возле углов здания, где имеются подсыпки грунта, высотные пикеты для правильного изображения рельефа следует брать на некотором расстоянии от строений.

16.49. При нивелировании определяются отметки колодцев, верха и низа подпорных стенок, цоколей зданий, входов в здания, окон подвальных этажей.

16.50. Нивелирование застроенных территорий производится так же, как и нивелирование проездов нивелирами или горизонтальным лучом теодолитами, тахеометрами или кипрегелями с уровнем при трубе.

16.51. Рисовка рельефа может быть выполнена непосредственно в процессе съемки, а также камерально, по составленным абрисам.

В последнем случае рисовка рельефа контролируется путем дополнительного набора контрольных пикетов и сличением плана с местностью.

На участках с плотной застройкой разрешается не проводить горизонтали, а ограничиваться только подписыванием отметок точек.

16.52. Вычисление отметок пикетов ведется непосредственно в журнале с проверкой вторым лицом.

16.53. Все высоты пикетов выписываются на план с округлением до сантиметра.

16.54. В результате проведения работ по съемке застроенных территорий в масштабах 1:5000 - 1:500 представляются к сдаче:

оригиналы планшетов на жесткой основе с формулярами, подклеенными на обороте (прил. 27);

абрисы горизонтальной и вертикальной съемок;

полевые журналы и схемы проложения съемочного обоснования;

ведомости вычисления координат и высот точек съемочного обоснования;

схема расположения планшетов съемки;

выкопировки сводок по рамкам;

корректурные листы;

акты полевой проверки и приемки работ;

краткий технический отчет (на объект съемки).

17. СЪЕМКА ПОДЗЕМНЫХ КОММУНИКАЦИЙ

17.1. Под понятием «подземные коммуникации» подразумеваются следующие основные типы подземных инженерных сооружений:

в системе водоснабжения: водоводы для транзитной подачи воды в город от водопроводных станций и сооружений, водопроводные сети, обслуживающие отдельные городские районы и питающие микрорайонные (квартальные) сети, квартальные сети;

в системе теплоснабжения: теплопроводы от источников централизованного теплоснабжения (ТЭЦ, районное котельной) до микрорайонных (квартальных) тепловых пунктов и прочих потребителей;

в системе газоснабжения: газопроводы высокого и среднего давления, подающие газ от ГРС к газорегуляторным пунктам, обслуживающим застройку, и к отдельным потребителям;

в системе канализации: квартальные канализационные сети, коллекторы, принимающие стоки от микрорайонных (квартальных) сетей, главные коллекторы бассейнов канализования, главные городские коллекторы, отводящие стоки к очистным сооружениям;

в системе ливневой канализации - водосточные коллекторы для сбора ливневых вод с территории отдельных районов города;

в системе электроснабжения: кабельные линии высокого напряжения от источников питания, понизительных подстанций и распределительных устройств до фидерных пунктов и трансформаторных подстанций, обслуживающих микрорайоны (кварталы) и отдельных крупных потребителей; кабельное хозяйство городского электрифицированного транспорта, электрокабели уличного освещения и уличной сигнализации;

в системе телефонной связи: кабельные линии между районными телефонными станциями, линии от телефонных станций до распределительных шкафов, кабельные линии междугородной телефонной и телеграфной связи, а также кабельные линии связи ведомств и прямых абонентов связи;

в системе радиосвязи и телевидения: кабельные линии радиопередач от радиостанций и студий до радиотрансляционных узлов, а также магистральные радиофидеры;

сети специального назначения (продуктопроводы) и др.

17.2. Съемка подземных сетей состоит из плановой и высотной съемки их выходов на поверхность (колодцев, камер, сифонов, выпусков и т. д.), съемки их в траншеях и шурфах, а также из обследования подземных сетей в колодцах, траншеях и шурфах и производится для целей:

составления исполнительных чертежей вновь построенных подземных сооружений;

технической паспортизации (инвентаризации) отдельных сетей или прокладок;

создания плана всех подземных сетей города, используемого для решения различных градостроительных и инженерных задач.

17.3. Съемка подземных сетей для составления исполнительных чертежей производится в процессе строительных работ до засыпки траншей. При этом снимаются: углы поворота подземных сетей, начала, середины и конца кривых с определением их радиусов, колодцы, камеры, сифоны и другие сооружения на сети, точки перелома профиля, места присоединений и выпусков, створные точки на прямых, подземные сооружения, пересекающиеся или идущие параллельно построенной прокладке, вскрытые траншеей.

17.4. Съемка существующих подземных сетей (ранее построенных) производится в случае отсутствия или утраты исполнительных чертежей на построенные сети, либо в случае сомнения в правильности исполнительных чертежей. В процессе этой съемки определяются: размеры сечений уложенных труб или каналов (внешние и внутренние) и их материал, материалы колодцев и камер, расположение труб в канале, отметки люков (колодцев) и дна колодцев, лотков, канализационных труб, верха водопроводных, газовых и других труб в колодцах и в бесколодезных углах поворота, точек перелома профиля, створных точек на прямолинейных участках.

17.5. Планы подземных сетей составляются на топооснове, имеющей заснятые выходы подземных сетей: колодцы, камеры, сифоны и т.д.

На топоплан подземные сети наносятся по исполнительным чертежам, данным обследования и съемок и инвентарным данным.

Планы в масштабах 1:5000 и 1:2000 в крупных и больших городах являются документами учетно-справочного характера, отражающими наличие всех существующих подземных сетей, их взаимное расположение, назначение и основные характеристики.

Точное же плановое положение подземных сетей с отметками заложения сооружений и наиболее полными техническими характеристиками наносится на планы масштабов 1:1000 - 1:500, а в исключительных случаях и в масштабе 1:200.

17.6. Планы подземных сооружений должны поддерживаться на современном уровне путем систематического нанесения на них всех текущих изменений по исполнительным съемкам.

Целевое назначение съемок подземных коммуникаций и технические требования к съемкам регламентируются специальными ведомственными нормативными документами.

18. ОБНОВЛЕНИЕ ТОПОГРАФИЧЕСКИХ ПЛАНОВ

18.1. Обновление топографических планов производится в целях приведения их содержания в соответствие с современным состоянием местности. Планы масштабов 1:5000, 1:2000, 1:1000 и 1:500 поддерживаются на уровне современного состояния местности путем исправления содержания их по материалам съемок текущих изменений, исполнительных съемок вновь выстроенных зданий и сооружений, а также материалов полевых обследований и материалов аэрофотосъемки.

Точность и полнота содержания обновленных планов должны удовлетворять требованиям настоящей Инструкции.

18.2. Обновление планов может выполняться:

путем камерального исправления содержания по перечисленным в п. 18.1 материалам, с последующим полевым обследованием или без него;

путем исправления в поле приемами мензульной или тахеометрической съемок.

В зависимости от характера изменений на местности и постановки их учета осуществляется непрерывное или периодическое обновление топографических планов.

18.3. Нa участках, где в результате хозяйственной деятельности местность значительно изменилась и дальнейшее исправление оригинала плана становится по техническим причинам невозможным или экономически нецелесообразным, топографическая съемка производится заново.

18.4. Технология исправления планов выбирается, исходя из объема изменений, характера местности, используемых материалов и инструментов.

18.5. Основным способом обновления планов масштабов 1:2000 - 1:5000 является камеральное исправление их содержания по аэроснимкам с последующим обследованием.

Обновление планов методами мензульной и тахеометрической съемок производится в случаях, когда аэрофотосъемочные работы производить нецелесообразно. Для обновления используются все имеющиеся материалы съемок более крупного масштаба, выполненных после составления обновляемого плана.

18.6. Обновление топографических планов производится по техническому проекту полевых и камеральных работ, составленному на основании сбора и систематизации аэрофотосъемочных, геодезических и топографических материалов, определения при рекогносцировке количества и характера изменений, происшедших на местности.

18.7. Для нанесения изменений изготавливается на жесткой основе копия с оригинала плана с точностью, установленной для планов данного масштаба.

Все исправления контурной части обновляемого плана выполняются только на этой копии оригинала. Каждое исправление плана регистрируется в особом формуляре.

18.8. Камеральное исправление планов с использованием аэрофотоснимков выполняется:

на оригиналах или копиях топопланов по трансформированным фотоснимкам;

на фотокопиях с фотопланов, составленных по материалам новой аэрофотосъемки.

18.9. Работы по полевому обследованию камерально исправленных планов производятся с целью дополнения их содержания необходимыми количественными и качественными характеристиками, собственными названиями, а также объектами местности, не изобразившимися на аэроснимках.

18.10. В случаях, когда изменения на местности произошли главным образом в отношении объектов, не распознающихся по аэроснимкам камерально, обновление планов может начинаться с дешифрирования в поле.

18.11. Досъемка изменений в контурной части плана и местности может производиться мензульным или тахеометрическим методом, с соблюдением требований, предусмотренных для данного масштаба съемки. При небольших изменениях ситуации съемка текущих изменений производится путем промеров от четких контуров, сохранивших свое положение на плане.

18.12. В результате выполнения работ по обновлению планов должны быть представлены:

оригиналы обновленных планов;

копии планов с нанесенными в поле изменениями;

формуляры плана, отражающие работы по обновлению;

комплект аэроснимков, которые использовались при исправлении плана в поле;

полевые журналы;

калька высот (если она составлялась);

ведомости вычислений координат и высот;

акты контроля и приемки полевых работ.

19. СОСТАВЛЕНИЕ И ПОДГОТОВКА ПЛАНОВ К ИЗДАНИЮ

19.1. Для решения задач, связанных со строительством и эксплуатацией городского хозяйства, планировкой и благоустройством, может быть составлен сводный план.

Наиболее распространенными масштабами сводного плана для города являются 1:2000 на его селитебную часть и 1:5000 или 1:10000 на всю территорию города.

19.2. Сводный план в масштабе 1:2000 составляется по материалам съемки в масштабах 1:500 - 1:2000; сводные планы в масштабах 1:5000 и 1:10000 составляются по материалам съемок и масштабах 1:2000 - 1:5000. Сводные планы могут издаваться на одном или нескольких листах большого формата и должны удовлетворять требованиям, изложенным в действующей инструкции.

19.3. При составлении планов по материалам съемок более крупного масштаба производится генерализация контурной части и рельефа с учетом высоты сечения, принятого для данного масштаба.

Генерализация контурной части и рельефа выполняется в соответствии с редакционными указаниями, изложенными в проекте работ.

19.4. Составление оригиналов, как правило, выполняется в четырех цветах, в соответствии с действующими условными знаками. Для планов, имеющих небольшую графическую нагрузку и не предназначенных для издания, допускается составление оригиналов в одном цвете.

Качество вычерчивания (гравирования) оригиналов, размножаемых в небольшом количестве без применения полиграфии, должно быть достаточно высоким.

19.5. С составительских оригиналов могут быть в установленном порядке изготовлены копии:

на чертежной бумаге, наклеенной на жесткую основу (алюминий, авиационная фанера, пластик);

на недеформирующемся прозрачном пластике;

на лавсановой пленке.

Топографические планы многоцелевого назначения подлежат изданию в цветах.

Основными способами изготовления издательских оригиналов являются:

гравирование на прозрачных недеформирующихся пластиках по копиям, полученным с составительских оригиналов;

вычерчивание на бумаге, наклеенной на алюминий или другой малодеформирующийся материал.

20. СБОР ТОПОГРАФО-ГЕОДЕЗИЧЕСКИХ МАТЕРИАЛОВ, РЕДАКТИРОВАНИЕ ПЛАНОВ, ОСУЩЕСТВЛЕНИЕ СВОДОК

20.1. Проведению работ на объекте должен предшествовать детальный сбор топографо-геодезических материалов.

В результате анализа материалов должны быть подготовлены следующие документы:

сводный каталог геодезических пунктов, составленный в единой системе координат и высот с приложением схем изученности в масштабе, удобном для пользования;

сводная картосхема выполненных топографических работ с описанием степени использования последних в новых работах (только геодезическое обоснование, рельеф, контурная нагрузка) и порядка приведения координат и высот в единую систему.

20.2. На основе каталога геодезической изученности проводится детальное обследование пунктов имеющегося и рекогносцировка вновь создаваемого геодезического обоснования.

20.3. Целью редакционных работ является обеспечение достоверности и полноты содержания топографических планов, ясности и наглядности изображения на них особенностей местности, а также единства в показе однородных элементов местности на всех листах плана данного района.

20.4. В состав редакционных работ входят:

обеспечение своевременного сбора материалов и сведений, использование которых может сократить объем полевых работ и облегчить процесс дешифрирования;

разработка указаний для проведения полевого и камерального дешифрирования и рисовки рельефа (включая составление образцов);

инструктирование начальников партии, бригадиров, топографов по вопросам содержания топопланов и применения условных знаков.

20.5. На основе анализа собранных материалов составляются указания о порядке их применения. При этом устанавливаются данные, которые:

должны быть непосредственно использованы при создании плана;

не могут быть использованы и должны быть получены вновь;

требуют уточнения в процессе полевых работ.

20.6. Редактирование должно осуществляться на всех этапах создания топопланов.

В процессе редакционного просмотра проверяется правильность изображения на планах элементов местности, использования материалов полевого дешифрирования и ведомственных материалов, определения характеристик объектов местности, полнота и правильность надписей географических названий, согласованность изображения однотипных элементов местности, надписей отметок высот, урезов вод, правильность условных знаков и т.д.

20.7. Каждый топоплан; должен быть сведен по тем сторонам рамки, к которым примыкают топопланы того же или более крупного масштаба, исполненные в той же системе координат и высот.

Если съемка в том же масштабе по смежеству выполнена в иной системе координат или высот, то осуществляется:

сводка в плане путем совмещения, выкопировки на кальке по контурам, расположенным на двух смежных планшетах;

сводка по высоте не проводится, но по сводной рамке прокладывается нивелирный ход, и отметки, полученные из этого хода, подписываются на кальке высот через 3 - 5 см и соединяются красной тушью, в качестве контрольных точек следует выбирать контуры, наиболее долго сохраняющиеся на местности.

Если по смежеству нет съемки в том же масштабе или имеющаяся съемка выполнена в масштабе более мелком (не менее 1:2), то рамка обеспечивается как свободная в плановом отношении путем прокладки полигонометрического или теодолитного хода, в результате которого координируется все наиболее выдающиеся контуры местности, и в высотном отношении путем проложения высотного хода, как отмечалось выше. Ходы, проложенные для обеспечения свободных рамок, наносятся на кальку высот. При этом подписываются отметки и координаты выдающихся контуров с точностью до десятых метра (координаты - последние четыре цифры).

При стереотопографической съемке в масштабах 1:2000 - 1:5000 каждый снимок по свободной рамке обеспечивается не менее чем одной плановой и двумя высотными точками.

При съемке масштаба 1:5000 плановые опознаки располагаются не реже, чем через четыре, а высотные - два базиса. При составлении кальки на стереотопографические оригиналы контрольные точки по свободной рамке оформляются, как указано выше.

20.8. По окончании съемки топограф копирует на восковку ситуацию в полосе 2 - 3 см и передает выкопировку начальнику партии, который осуществляет контроль.

Выкопировка не составляется, если работа на смежных трапециях проводится одним и тем же исполнителем.

20.9. Расхождения в контурах не должны превышать:

1,0 мм - для основных контуров, к которым относятся границы, железные, шоссейные и грунтовые улучшенные дороги, улицы, береговые линии и другие четко очерченные контуры;

1,5 мм - для других контуров.

Расхождения по высоте не должны превышать двойной величины допусков средних ошибок съемки рельефа относительно ближайших точек геодезического обоснования. Для съемок застроенной территории в масштабах 1:500, 1:1000 все допуски уменьшаются в 1,5 раза.

20.10. Расхождения в положении контуров и горизонталей устраняются путем:

а) в незастроенной части - перемещения на половину величины расхождения на каждом контуре;

б) в застроенной части - для нечетких контуров так же, как в п.«а», для четких контуров (зданий, трамвайных и железнодорожных путей, мостов, линий связи, электропередачи и т.д.) расхождения устраняются путем перемещения с учетом правильности ориентирования контура местности и сохранения его непосредственно обмеренных размеров.

При недопустимых расхождениях проводится полевая инструментальная проверка съемки по сводке и принимается решение о возможности использования работ.

20.11. При стереотопографической съемке осуществляется сводка результатов дешифрирования путем составления выкопировки на восковке, на которую наносятся все контуры в полосе шириной 3 - 4 см.

20.12. Сводка с существующими топопланами того же или более крупного масштаба, созданными в той же системе координат и высот, выполняется в следующем порядке:

если расхождения не превосходят пределов, указанных в п. 20.9, в масштабе нового плана, то исправления вносятся в новый оригинал;

если расхождения превышают допуск, то осуществляется инструментальный контроль по рамке смежного плана и подтверждается качественность новой работы, а также по возможности устанавливается причина несводки.

Результаты контроля направляются с материалами съемки в ОТК для решения вопроса о порядке приемки новой съемки.

Если принято считать новую съемку качественной, то на полях оригинала и в формуляре делается соответствующая подпись, а материалы контроля хранятся в делах трапеции.

Сводные рамки, по которым сводка произведена частично, и рамки, сведенные с существующими работами, должны быть подписаны руководством подразделений.

ПРИЛОЖЕНИЯ

Приложение 1
ПРИМЕРНЫЕ СХЕМЫ ПОСТРОЕНИЯ ТРИАНГУЛЯЦИОННЫХ СЕТЕЙ 1 И 2 РАЗРЯДОВ

1. Сплошная триангуляционная сеть

Рис. 3.

2. Цепочка треугольников и засечка

3. Вставки

Рис. 4.

Рис. 5.

Условные обозначения:

·                           - исходный геодезический пункт

_______         - исходная сторона триангуляции.

                     - определяемый пункт

====                - базис

_______         - стороны триангуляции с двухсторонними направлениями

___ _ _           - односторонние направления

Приложение 2
ПРИМЕРНЫЕ СХЕМЫ ПОСТРОЕНИЯ ПОЛИГОНОМЕТРИЧЕСКИХ СЕТЕЙ 4 КЛАССА, 1 И 2 РАЗРЯДОВ

1. Система полигонометрических ходов с несколькими узловыми точками

Рис. 6.

2. Система полигонометрических ходов с одной узловой точкой

3. Одиночный полигонометрический ход

Рис. 7.

Рис. 8.

Условные обозначения:

 - полигонометрия высших классов

 - исходный пункт триангуляции и исходное дирекционное направление

 - узловая точка

 - полигонометрический ход

Приложение 3
ТИПОВЫЕ СХЕМЫ ОПРЕДЕЛЕНИЯ КООРДИНАТ ТОЧЕК СЪЕМОЧНОЙ СЕТИ

Полярный способ

Рис. 9

Рис. 10

Рис. 11

Засечки

а) прямая

б) обратная

в) комбинированная

Рис. 12.

Рис. 13.

Рис. 14.

Определение координат съемочной сети триангуляционными построениями



Рис. 15.

Рис. 16.

Рис. 17.



Геодезический четырехугольник

Вставка в угол

Центральная система



Рис. 18.

Рис. 19.

Цепочка треугольников между двумя сторонами

Цепочка треугольников между стороной и пунктом

Рис. 20.

Рис. 21.

Цепочки треугольников между двумя пунктами

Условные обозначения

                    - условный пункт

                      - определяемая точка

                      - вспомогательная точка

=== - измеренные линии

_ _ ___           - односторонние направления

______           - исходная сторона триангуляции

Приложение 4
ТИПЫ НАРУЖНЫХ ГЕОДЕЗИЧЕСКИХ ЗНАКОВ

Рис. 22. Четырехгранная пирамида из уголковой стали(50 ´ 50 ´ 5 или 35 ´ 35 ´ 4).

Рис. 23. Пирамида-штатив из уголковой стали (50 ´ 50 ´ 5 или 35 ´ 35 ´ 4) со съемной малофазной визирной целью с высотой до инструментального столика от 1,2 до 4,0 м.

Примечание. Пирамида устанавливается на пунктах геодезических сетей 1, 2, 3 и 4 классов, где по условиям видимости наблюдения производятся с переносного штатива

Примечание. Конструкция пирамиды-штатива универсальна. На скальных грунтах бетонные монолиты заменяются якорем, состоящим из стальной плиты (200 ´ 200 ´ 4 мм), скрепленной болтами с ногой знака. Сверху насыпается курган из камней. При наблюдении визирная цель снимается. При необходимости визирная цель может быть поднята на высоту 3,5; 7,0; 10,5 м от столика так, как показано на рис. 27



Рис. 24. Металлическая переносная площадка для наблюдения с пирамид-штативов. Изготавливается из уголковой стали (50 ´ 50 ´ 5 и 35 ´35 ´ 4).



Рис. 25. Пирамида-штатив из уголковой стали (50 ´ 50 ´ 5 или 35 ´ 35 ´ 4) со съемной малофазной визирной целью, с высотой до инструментального столика 6,0 м.

Примечание. В случае необходимости болванка с малофазным цилиндром может быть поднята над инструментальным столиком на высоту 6,0; 12,0; 18,0 м, как показано на рис. 27.





Рис. 26. Тандер (талреп).

Рис. 27. Пирамида-штатив высотой от поверхности земли до столика 6,0 м и до верха визирной цели 19,0 м.

Примечание. Подъем визирной цели осуществляется автомашиной с помощью двух блоков, крепящихся на первом и пятом венцах, и тягового троса.

Рис. 29. Тур со съемной визирной целью.

Рис. 28 Фланец

Рис. 30. Пирамида-штатив со съемной визирной целью.

Рис. 31. Тур со съемной визирной целью и площадкой для наблюдения.





Рис. 32. Наружные знаки, устанавливаемые на пунктах триангуляции и полигонометрии 1 и 2 разрядов:

а - трехгранная пирамида из металлических труб или деревянных брусьев; б - четырехгранная пирамида из металлических труб, уголковой стали или деревянных брусьев; в - Г-образная деревянная или металлическая веха.

Приложение 5
ЦЕНТРЫ ПУНКТОВ ТРИАНГУЛЯЦИИ И ПОЛИГОНОМЕТРИИ 4 КЛАССА, 1 И 2 РАЗРЯДОВ

Рис. 33. Центр пункта триангуляции или полигонометрии 4 кл., 1 и 2 разрядов для районов подвижных песков.



Рис. 34. Центр пункта триангуляции или полигонометрии 4 кл., 1 и 2 разрядов для районов с сезонным промерзанием грунта.

Тип 5.

Рис. 35. Центр пункта триангуляции или полигонометрии 4 кл., 1 и 2 разрядов и съемочных сетей для скал и участков с твердым покрытием (бетон, камень, асфальт).

Рис. 36. Центр пункта триангуляции или полигонометрии 4 кл., 1 и 2 разрядов для районов с сезонным промерзанием грунта. Тип 6.



Рис. 37. Оформление мест расположения пунктов триангуляции и полигонометрии при отсутствии постоянных наружных знаков.

Приложение 6
ТИПЫ ЗНАКОВ ДОЛГОВРЕМЕННОГО ЗАКРЕПЛЕНИЯ СЪЕМОЧНЫХ СЕТЕЙ

Рис. 38

Рис. 39

Рис. 40



Рис. 42. Тип знака долговременного закрепления пунктов съемочных сетей и залесенных районах.

Типы знаков временного закрепления съемочных сетей (плановых и высотных)

Металлическая труба, кованый гвоздь со сторожком

Свайка

Рис. 43.

Деревянный столб

Рис. 44.

Рис. 45. Штырь, кованый гвоздь в пне.

Металлический костыль на дереве.

Приложение 7
ЦЕНТРАЛИЗОВАННОЕ ИЗГОТОВЛЕНИЕ ГЕОДЕЗИЧЕСКИХ ЦЕНТРОВ

Крупномасштабные съемки выполняются, как правило, на ограниченных площадях промышленно освоенных территорий.

При наличии на территории съемки или вблизи нее бетонного завода экономически выгодно разместить заказ на изготовление центров на этом производстве. В противном случае организуется централизованное изготовление центров на базе партии.

Организация. Площадку для изготовления бетонных блоков выбирают на ровном, защищенном от ветра, затененном месте вблизи водоема, колодца или лучше водопровода. Площадка выравнивается, очищается от травяного покрова и засыпается слоем песка. Планируются места размещения опалубки, бетономешалки или щита для приготовления смеси, предусматривается место для песка, гравия или щебня, дли складывания готовой продукции, хранения инвентаря, арматуры и т.д. Планировка площадки выполняется с учетом возможности свободного подъезда автотранспорта.

Рис. 46. Многоячейковая форма для отливки центров.

Одновременно с подготовкой площадки ведутся работы по изготовлению опалубки. Опалубка изготовляется из оструганных досок толщиной 2,5 - 3 см, реже из листового железа в сочетании с деревом. Конструкция опалубки должна обеспечивать возможность многократного использовании, легкость снятия готовых отливок после удаления замков.

Внутренние размеры формы должны соответствовать размеру монолита. Для отливки прямоугольных монолитов, и в ряде случаев для изготовления центров в виде усеченных пирамид, целесообразно изготавливать многоячейковые формы на общем поддоне (рис. 46).

На 3 - 5 сутки после заливки опалубка осторожно снимается и устанавливается на второй поддон. На первом щите в это время создаются условия, необходимые для начального твердения бетона: увлажнение, затенение, утепление.

При применении многосекционных форм желательно иметь по 3 - 4 поддона на каждую опалубку.

На видных местах деталей опалубки, проставляют номера, в соответствии с которыми производят каждую сборку.

Материалы для изготовления центров

Сырьем для изготовления раствора служат: цемент, песок, щебень или гравий и вода. От качества этих компонентов зависит качество бетона.

Для изготовления бетонных центров применяются портландцементы, обеспечивающие сравнительно быстрое твердение и высокую прочность.

Прочность или активность называется маркой цемента. Марка цемента определяется пределом нагрузки в кг/см2, которую выдерживает стандартный образец из цементно-песчаного раствора, составленного в отношении 1:3.

Для изготовления центров применяются марки цемента не ниже Ri = 300 кг/см2, где i - количество дней, в течение которых раствор достигает указанной прочности.

При закладке центров в агрессивной среде применяются глиноземный или сульфатостойкий портландцемент. Глиноземный цемент имеет i = 1 - 3 дням и достигает в нормальных условиях 80 – 90 % прочности уже через 1 сутки.

Пластифицированный портландцемент имеет повышенную морозостойкость как раствора, так и бетона.

Пуццолановые сорта цемента применяются при закладке центров во влажную среду при высоком уровне грунтовых вод и не применяются в условиях сухости и повышенной температуры. При закладке центров в обычных условиях применяются сорта силикатного портландцемента.

Лучшим для приготовления бетона является крупный или средний речной, а также морской песок. Песок с зернами до 5 мм называется крупным, до 2 мм - средним и до 1 мм - мелким. Песок не должен содержать органических, сернокислых и сернистых примесей. Наличие примесей в полевых условиях определяется отмучиванием песка в сосуде с водой. Содержание в песке более 5 % землистых и глинистых примесей препятствуют связи цемента с зернами песка. Грязный песок должен быть промыт, просушен и просеян.

Щебень и гравий, так же как и песок, очищаются от глинистых и органических примесей. Лучшим по прочности и химической стойкости является гранитный щебень. В агрессивных грунтах щебень из известняков, слабых песчаников применять недопустимо. Прочность щебня или гравия должна быть выше прочности бетона, а размеры зерен не должны превышать четверти сечения бетонного блока.

Для приготовления бетонной смеси применяется вода, не содержащая кислот, сернокислых и органических соединений. Морская вода не снижает качества бетона, но замедляет процесс твердения. Не применяется болотная, торфянистая, а для железобетонных центров - морская вода.

Объемный вес материалов, применяемых для изготовления центров, приведен в табл. 1.

Приготовление раствора и изготовление центров

Для изготовления геодезических центров применяется бетон марки не ниже Ri - 90 (марки бетона определяются по тому же принципу, что и марка цемента).

Свежие бетонные смеси разделяются на жесткие, пластичные и литые.

Жесткие бетоны получают из смеси с наименьшим количеством воды.

Признаком пластичного бетона является появление воды на его поверхности при трамбовании.

Литой бетон получают из смеси, способной течь.

От бетона для изготовления геодезических центров требуется не столько механическая прочность, сколько плотность и водонепроницаемость. Наиболее плотный бетон получают из жесткой смеси, которую следует применять при изготовлении центров в заводских условиях.

При централизованном изготовлении центров в полевых условиях применяется пластичный бетон.

Прочность, плотность и водонепроницаемость бетона зависят от качества и количества цемента, от водоцементного отношения, от качества заполнителей и их дозировки. Состав бетонной смеси по объему для изготовления железобетонных и бетонных блоков, подлежащих перевозке с базы к месту закладки, принят в соотношении 1:2:4 (цемент, песок, щебень или гравий).

Вода добавляется до получения пластичной смеси, но водоцементное соотношение не должно быть больше 0,6 - 0,7, а при закладке в агрессивную среду следует применять минимальное количество воды.

В начальной стадии твердения при положительных температурах бетон поливают водой 3 - 4 раза в день. Через 6 - 7 дней достаточно поливать 1 - 2 раза.

Таблица 1

№ п/п

Наименование материалов

Объемный вес

1

Цемент на складах:

1,2-1,3

уплотненный

1,4 - 1,7

рыхлый

0,9 - 1,1

2

Песок сухой.

1,4 - 1,6

3

Щебень или гравий сухой:



гранитный

1,6 - 1,8

из песчаника

1,4 - 1,6

из известняка

1,2 - 1,4

4

Щебень кирпичный сухой

1,0 - 1,2

5

Песок влажный

1,4 - 1,9

6

Щебень или гравий сырой

2,0

7

Бетон на гравии или щебне из естественных камней.

2,2

8

Бетон на кирпичном щебне

1,8

Влажная среда поддерживается покрытием монолитов слоем песка, опилок или мешковиной. Монолиты помещают в тени, в защищенных от ветра местах и сохраняют от сотрясений.

Большое значение на процесс нарастания прочности бетона оказывает температура. Нарастание прочности бетона в процентах к нормальной прочности через 28 дней в зависимости от температуры приведено в табл. 2.

Таблица 2

Температура, оС

Время твердения в сутках

Прочность в % к нормальной прочности

+1

28

55

5

28

73

10

28

88

15

27

100

20

22

100

30

18

100

35

14

100

При отсутствии бетономешалки замес готовят на плотно сбитом деревянном щите с бортами высотой 5 - 7 см. Сначала делают сухую смесь цемента с песком и перемешивают ее до однородного состояния. Затем насыпают крупный заполнитель и продолжают перемешивание с добавлением необходимого количества воды. Замес производится в таком объеме, чтобы израсходовать смесь до начала ее схватывания.

Для большинства марок цемента схватывание начинается через 45 мин после добавления воды. Перед укладкой бетона в опалубку внутренние поверхности форм очищаются и смачиваются водой. С помощью проволоки в круглых отверстиях опалубки (см. рис. 46) закрепляются марки. Укладывается слой бетона, если пилоны армированы, то укладывается арматура и продолжается укладка раствора при тщательной штыковке. Нормальное твердение бетона происходит при температурах +15о, +20°С; холодная температура замедляет, отрицательная - прекращает процесс твердения (за исключением бокситовых марок цемента). Замороженный бетон достигнет проектной прочности только в том случае, если до замораживания он приобрел прочность не менее 70 % от нормы. Для ускорения твердения бетона при низких температурах желательно применять быстродействующие цементы, подогревать воду до 90°, а заполнители - до +40°. Применяются также ускорители твердения CaCl, NaCl до 20 % веса воды или НСl с негашеной известью 2 - 3 % от веса воды. Применять ускорители при изготовлении железобетонных блоков не следует. Лучшим следует признать подогрев компонентов раствора и впоследствии поддержание нормальной температуры до приобретения монолитами 70 % прочности.

После снятия опалубки раковины и углубления на стенках пилона затирают цементным раствором 1:3 (цемент : песок). Железнение делает поверхность монолита гладкой, более водонепроницаемой и крепкой. Поверхность монолита смачивают водой до насыщения, затем наносят тонкий слой сухого цемента, который с силой втирают до тех пор, пока на поверхности не образуется гладкая, плотная корка с металлическим отливом. Железнение способствует защите бетонных монолитов от разрушения.

В агрессивной среде следует применять перхлорвиниловый лак. В крайних случаях, если нет более эффективных противокоррозийных материалов, применяется битум марки Ш, который наносится несколькими слоями как на бетонную часть центра, так и на металлическую.

После нанесения второго битумного слоя, не давая ему застыть, производят обвертку гидроизолом, бризолом, хлориновой тканью, затем наносят еще два слоя битума и обвертывают центр крафтбумагой. Верхнюю марку центра покрывают двумя слоями грунтовки и слоем битумной массы.

Перевозка центров к месту закладки допускается при достижении бетоном 80 % проектной прочности.

Сокращения технологического процесса можно достичь только за счет применения быстродействующих марок цемента R28 = 90 и поддержанием высоких температур в период твердения монолитов.

Закладка стенных и скальных знаков

Для закладки стенного или скального знака при помощи шлямбура, зубила или отбойного молотка пробивают отверстие такого размера, чтобы хвостовая часть знака входила в него свободно.

Для наружного диска репера выдалбливают гнездо с расчетом, чтобы плоскость диска была заподлицо со стеной здания или скалы.

Подготовленное гнездо очищается, обильно, до насыщения, смачивается водой и заполняется пластичным раствором бетона, составленного в пропорции 1:1 (цемент:песок). При закладке знаков в блочные или панельные сооружения для изготовления раствора берется минимальное количество воды.

Приложение 8

АКТ № _______

О СДАЧЕ ГЕОДЕЗИЧЕСКИХ ЗНАКОВ НА НАБЛЮДЕНИЕ ЗА СОХРАННОСТЬЮ

Я, нижеподписавшийся____________________________________________________



(фамилия, имя и отчество сдатчика)

________________________________________________________________________

(должность, название учреждения,

________________________________________________________________________

адрес)

нa основании Постановления Сонета Министров СССР от 4 декабря 1951 г.

за № 4943 сдал наблюдение за сохранностью и я, нижеподписавшийся,___________

________________________________________________________________________

(фамилия, имя и отчество принявшего)

________________________________________________________________________

(должность, учреждение)

принял на наблюдение за сохранностью геодезические знаки, расположенные

на территории___________________________________________________________



(указать название

________________________________________________________________________

административного или местного органа)

В случае порчи или уничтожения знаков принявший на сохранность

обязан немедленно сообщить в отдел Госгеонадзора___________________________

адресу:__________________________________________________________________

________________________________________________________________________

Список геодезических знаков смотри на обороте.

Акт составлен _______________________"________" 197_г. в количестве двух

экземпляров, из которых один хранится______________________________________

________________________________________________________________________

(учреждение, принявшее знаки на хранение, и его адрес)

Другой вручен____________________________________________________________

________________________________________________________________________

(фамилия, имя, отчество

________________________________________________________________________

сдавшего знаки на хранение)

Список геодезических знаков, принятых по акту №__________

№ п/п

Тип знака

Название или № знака

Высоте знака, м

Местоположение знака

1









2









3









4









5









6









7









8









9









10









11









12









13









14









15









Сдал_________________________________

Принял_________________________



(подпись)



(подпись)

М.П

Приложение 9
КРАТКИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ГЕОДЕЗИЧЕСКИХ ИНСТРУМЕНТОВ

Теодолиты (ГОСТ 10529-70)

Название группы

Обозначение инструмента по ГОСТ

Средняя квадратическая ошибка измерения угла одним приемом не более

Назначение инструмента

Равноточные инструменты, соответствующие группе

Теодолит высокоточный

T1

±1",5

Триангуляция и полигонометрия 2 класса

ОТ-02, ОТБ

Теодолиты точные

Т2

±3",0

Триангуляция и полигонометрия 3 и 4 классов

ОТС, ТБ-1, Theo-010, TE-B1

Т5

±7",0

Триангуляция и полигонометрия 1 и 2 разрядов

ОТШ, Theo-020, ТЕ-С1

Теодолиты технические

Т15

±15",0

Теодолитные и тахеометрические ходы, измерение углов в съемочных сетях

ТТ-4, ОМТ-30, ТТ-5, ТТП, ТН, ТГ-5

Т3О

±30",0

Теодолитные ходы, разбивочно-привязочные работы

Theo-120, TE-E4, ТТ-50, ТОМ, ТЕ-Е5

Примечание. Теодолиты Т2, Т5, TI5 приспособлены для работы по трехштативной системе и дальномерными насадками по ГОСТ 11356-65, теодолиты Т3О - только с дальномерными насадками.




Сводка характеристик основных конструкций электрооптических дальномеров

Типы дальномеров

Источник оптическ. излучен. (длина волны)

Частота модуляции, МГц

Минимальн. измер. расст. в м

Дальность действия, км

Средний квадратич. ошибка измерения расстоянии **

Потр. мощи., Вт

Источник питании

Вес приемопередатч., кг

Вес комплекта без упаковки и питания, кг

Температурные пределы работы, °С

днем

ночью

min

max

КДГ-3

СД

{

30

20



1,5

± (3 - 4) см

£

Акк. для сух. бат.

10

17

-20о

+50о

29,9

27

СТ-65

ЛН

35

100

2

5

± (2 - 5) см

30

Акк.

11

81

-5

+40

«Кристалл»

ЛН

30

100

2

5

± (2 - 6) см

55

»

6

100

-15

+31

МСД-1

СД



1

0,3

-

± (1,5) см

3,0

»

9,3

34

- 10

+40

ЭОК-2000 *

СД

{

30

0

2,0

2,5

± 1 см

8

»

12,5



-30

+45

30,3

33

ТД-2

ЛН

13,9-10,1

140

4

10

± (1 - 3) см

80

»

15



-20

+40

Примечание: ЛН - лампа накаливания, СД - светодиод; Акк - аккумулятор.

* Отсчет почти автоматизирован.

** Указаны ошибки измерения линии минимальной и максимальной длины.




Оптические дальномеры двойного изображения (ГОСТ 11358-65)

Обозначение приборов по ГОСТ

Область применения приборов

Основная характеристика приборов

ДНР-06

Проложение теодолитных ходов, привязка аэроснимков, тахеометрические съемки застроенных территорий

Редукционная насадка на объективы труб геодезических приборов. Обеспечивает измерение горизонтальных проложений линий со средней квадратической ошибкой ±6 см на 100 м

ДП-08

Проложение теодолитных ходов, привязка аэроснимков

Дальномерная насадка. Предназначена для измерений расстояний по горизонтальной рейке со средней квадратической ошибкой ±8 см на 100 м

ДН-10

Тахеометрические съемки, землеустроительные работы

Дальномерная насадка. Предназначена для измерения расстояний по вертикальной рейке со средней квадратической ошибкой ±10 см на 100 м

ДВ-20

Тахеометрические съемки, землеустроительные работы Съемка труднодоступных объектов

Дальномерная насадка. Предназначена для измерения расстояний, но со средней квадратической ошибкой ±20 см на 100 м, выполнена в виде самостоятельного прибора с базой при инструменте

Эксплуатационные параметры оптических дальномеров (ГОСТ 11356-65)

Параметры приборов

Типы дальномеров согласно стандарту



ДНР-06

ДН-08

ДН-10

ДВ-20

Коэффициент дальномера

100

Не нормируется

200

100; 200; 500

Пределы измеряемых расстояний, м

20 - 200

50 - 700

20 - 200

20 - 300, с применением дополнительного базиса 20 - 400

Рейка

Вертик.

Горизонт.

Вертик.

-

Длина рейки, м

2,5

1,2

1,7

Базис - 0,6 (при инструменте)

Предельные углы наклона

± 12°

± 30°

± 30°

± 40°

Диаметр посадочного кольца, мм

46

46

38

-

Наименования приборов, с которыми используется данный прибор

Теодолиты Т2, Т5 и Т15 (ГОСТ 10529-63); тахеометр ТА (ГОСТ 10812-64); кипрегель КА, КА-2 (ГОСТ 10813-64)



Теодолиты ТЗО (ГОСТ 10529-63)



Нивелиры

(ГОСТ 10528-69)

Обозначение инструмента по ГОСТ

Характеристика инструментов

Инструменты, соответствующие ГОСТ

H1

Нивелир высокоточный для нивелирования I класса, глухой, с элевационным винтом в плоско-параллельной пластинкой. Средняя квадратическая ошибка не более ±0,5 мм на 1 км хода

НБ-4, Ni-004, Ni-А3

Н2

Нивелир высокоточный, глухой, для нивелирования II класса, с элевационным винтом и плоскопараллельной пластинкой. Средняя квадратическая ошибка не более ±1мм на1 км хода

НЛ-1

НС2

Нивелир высокоточный с самоустанавливающейся линией визирования и плоскопараллельной пластинкой, для нивелирования11класса со средней квадратической ошибкой ±1 мм на 1 км хода

N1-A3, Ni-007

Н3

Нивелир точный, глухой, с уровнем и элевационным винтом, для нивелирования III класса со средней квадратической ошибкой не более ±4 мм на 1 км хода

НВ-1, НГ, Ni-030, Ni-B3

НС3

Нивелир точный с самоустанавливающейся линией визирования, для нивелирования III класса со средней квадратической ошибкой ±4 мм на 1 км хода

Ni-025, КЧ-ВЗ, Ni-В5

НС4

Нивелир точный с самоустанавливающейся линией визирования и горизонтальным кругом, для нивелирования IV класса со средней квадратической ошибкой ±8 мм на 1 км хода



НТ

Нивелир технический с самоустанавливающейся линией визирования и горизонтальным кругом, для технического нивелирования со средней квадратической ошибкой ±15 мм на 1 км хода

НТС, ТН-6

НЛС

Нивелир технический с самоустанавливающимся высотным штрихом, наклонным лучом визирования и горизонтальным кругом для технического нивелирования со средней квадратической ошибкой ±30 мм на 1 км хода

Высотомер-нивелир BH, НЛ-3

Нивелирные рейки

(ГОСТ 11158-66)

Тип реек

Назначение реек

Особенности конструкции реек

А. Согласно ГОСТ

РН-1

Нивелирование I класса

Цельная штриховая. Деления нанесены на инварную полосу, натянутую на деревянный брусок длиной 3,0 м. Расстояния между осями штрихов - 5 мм.

РН-2

Нивелирование II класса

РН-3

Нивелирование III и IV классов

Цельная двусторонняя шашечная. Деления нанесены непосредственно на деревянный брусок длиной 3,0 м. Величина шашек-10 мм.

РН-4

Нивелирование IV класса на поверхности и в горных выработках

Складная шашечная. Деления наносятся на деревянные бруски длиной 3,4 и 2,1м. Величина шашек - 10 мм.

РН-Т

Техническое нивелирование

Складная шашечная. Деления наносятся на деревянный брусок длиной 3,0 м (на одной стороне через 2 см и на другой через 5 см).

Б. Находящиеся в обращении

Прецизионная

Нивелирование I и II классов на поверхности

Инварная штриховая односторонняя. Расстояния между осями штрихов - 5 мм. Длина рейки - 3 м.

Высоцкого

Нивелирование III и IV классов на поверхности

Цельная двусторонняя с сантиметровыми делениями черного и красного цвета длиной 3 м.

НР-3

Нивелирование III и IV классов

Складная двусторонняя с сантиметровыми делениями черного и красного цвета, нанесенными на деревянные бруски.

НР-4

Техническое нивелирование

Складная односторонняя с сантиметровыми делениями на деревянных брусках. Длина рейки - 4 м.

Кипрегели (ГОСТ 10813-64)

Обозначение приборов по ГОСТ

Назначение приборов

Особенности конструкции приборов

КА

Топографические съемки во всех масштабах

Кипрегель авторедукционный. Обеспечивает автоматическое определение превышений и измерение горизонтальных расстояний при одном наведении зрительной трубы на вертикальную рейку. Кривые диаграмм распространены на все поле зрения зрительной трубы.

КА-2

То же

То же. Кривые диаграмм расположены посередине поля зрения зрительной трубы.

Тахеометры-автоматы (ГОСТ 10812-64)

1. Тахеометр авторедукционный (ТА) обеспечивает автоматическое определение превышений и измерение расстояний, редуцированных на горизонтальную плоскость. Прибор предназначается для тахеометрических съемок.

Тахеометр ТА обеспечивает измерение расстояний со средней квадратической ошибкой ±20 см на 100 м, превышений - ±5 см на 100 м при углах наклона до 10°, горизонтальных и вертикальных углов с ошибкой ±15" из одного приема.

2. Тахеометр (ТП) обеспечивает автоматическое измерение превышений и расстояний, редуцированных на горизонтальную плоскость при одном наведении трубы на горизонтальную двухметровую рейку. Предназначается для проложения полигонометрических ходов с относительной ошибкой 1:5000 и тахеометрических съемок.

Тахеометр ТП снабжен редукционным дальномером, измеряющим расстояния, редуцированные на плоскость, длиной от 2 до 180 м. Средняя квадратическая ошибка измерения горизонтальных углов ±7", вертикальных ±10".

3. Тахеометр внутрибазовый (ТВ) позволяет автоматически получать горизонтальные расстояния и превышения при наведении зрительной трубы на местный предмет или марку. Тахеометр ТВ предназначен для тахеометрических съемок в труднодоступной местности и измерений в горных выработках.

Измерение расстояний возможно до 60 м при визировании на местный предмет и до 180 м при визировании на специальную базисную рейку. Относительная ошибка измерения расстояний 1:800.

Приложение 10
ПРАВИЛА УХОДА ЗА ИНСТРУМЕНТАМИ

Инструменты должны быть выданы топографу на все время его работы в экспедиции и сохраняются за ним при переходе его из одной партии в другую. Топограф полностью отвечает за исправность выданных ему инструментов. В обращении с инструментами необходимо соблюдать следующие правила:

1. Не применять усилий, если инструмент вынимается из ящика или укладывается в него с трудом, а выявить и устранить причину этого.

Кипрегель брать за колонку, а теодолит за подставку (треножник).

2. При перевозках не допускать трения ящиков, не класть ящики набок или вверх дном.

3. Предохранять инструменты от грязи, пыли и сырости. Крышки ящиков должны быть всегда закрыты. По окончании работы удалять с инструментов пыль кисточкой или мягкой тряпочкой. Трущиеся и ржавеющие части инструментов периодически смазывать маслом, а лакированные и оксидированные поверхности протирать масляной тряпкой и затем вытирать насухо.

4. Укладывать инструмент в ящик должен сам топограф или хорошо обученный рабочий. На небольшие расстояния разрешается инструмент переносить привинченным к штативу, держа его на плече в положении, близком к вертикальному, вращающиеся части инструмента должны быть закреплены зажимными винтами.

5. Не применять усилий для поворота несвободно вращающихся частей инструмента, а выявить и устранить причину, препятствующую свободному вращению. Разбирать инструмент можно лишь в случае крайней необходимости и только в закрытом помещении. Разбирать узлы оптических систем (объективы, окуляры и т.д.) категорически запрещается.

6. Предохранять инструменты от нагревания солнцем и от дождя. Если дождь попадает на инструмент, то сначала необходимо его просушить на воздухе или в помещении, открыв крышку ящика, и лишь после этого протереть.

7. Мензулу периодически разбирать, чистить и негусто смазывать машинным маслом (растительное масло употреблять нельзя, так как оно, высыхая, становится липким).

8. Буссоль оберегать от сотрясения во избежание повреждения стекла и размагничивания стрелки. Стрелку опускать арретиром на шпиль тогда, когда буссоль положена на планшет. Буссоль снимать с планшета, когда стрелка поднята арретиром и прижата к стеклу.

9. Мерную ленту при свертывании после работы протирать насухо. Обнаруженную ржавчину удалить керосином и очищенное место насухо протереть и смазать. Хранить ленту смазанной. Ленту и шпильки для перевозки упаковывать в ящик.

10. Оберегать от повреждения раскрашенные плоскости реек. При перевозке рейки укладывать раскрашенными плоскостями внутрь, прокладывая между ними сложенные в несколько раз листы бумаги и прочно связывая их бечевками.

11. Зонт периодически осматривать, поврежденные места безотлагательно чинить. При перевозке зонт класть отдельно, чтобы не протерся брезент. При работе в поле открытый зонт не оставлять без присмотра (особенно у мензулы), так как порыв ветра может свалить и поломать не только зонт, но и инструмент. После дождя сушить зонт открытым, хранить зонт в сухом помещении.

12. Готовальню содержать в чистоте, чертежные инструменты протирать мягкой тряпочкой, а футляр внутри очищать от пыли щеткой. Появившуюся ржавчину удалить керосином и насухо протереть тряпочкой.

Прекратив даже на самое короткое время работу рейсфедером, безотлагательно удалить из него тушь и тщательно вытереть.

13. По окончании полевых работ все инструменты просмотреть, вычистить и смазать.

В ящик каждого инструмента вложить перечень его неисправностей и недостающих принадлежностей.

Приложение 11
ОСМОТР, ПОВЕРКИ И ЮСТИРОВКИ ТЕОДОЛИТОВ

Перед началом работ необходимо произвести внешний осмотр теодолита и выполнить его поверки. При осмотре проверяется плавность вращения подъемных и наводящих винтов, перемещение фокусирующей линзы, плавность и легкость вращения инструмента и зрительной трубы, чистота оптики, четкость изображений нитей сетки, отсутствие коррозии на металлических деталях и т.д. Поверки теодолита выполняют в следующем порядке.

1. Ход подъемных и наводящих винтов должен быть плавным, размеренным, без качки и заеданий. Для регулировки хода винта следует вращать регулировочную гайку с помощью шпильки в ту или другую сторону до тех пор, пока не будет достигнут равномерный ход.

2. При вращении алидады горизонтального круга должна быть обеспечена азимутальная устойчивость штатива и треножника.

Для поверки устойчивости штатива необходимо закрепить на нем теодолит, привести вертикальную ось в отвесное положение и навести зрительную трубу на какой-нибудь резко очерченный предмет. Затем, взявшись руками за головку штатива, слегка поворачивать штатив в одну и в другую стороны. Если после этого будет замечено смещение изображения выбранного предмета с перекрестия сетки трубы, следует потуже затянуть винты шарнира ножек штатива.

Добившись устойчивости штатива, проверить устойчивость треножника. Для этого слегка поворачивать корпус треножника и в случае отклонения изображения предмета с перекрестия сетки нитей подтянуть гайки регулировки хода подъемных винтов.

3. Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна к вертикальной оси вращения инструмента. Для поверки необходимо установить уровень параллельно двум подъемным винтам треножника и, вращая их в противоположных направлениях, привести пузырек уровня на середину. После этого повернуть алидаду горизонтального круга на 180° вокруг вертикальной оси. Если пузырек уровня отклонился от середины, то половину отклонения следует устранить юстировочными винтами уровня, а вторую половину - подъемными винтами треножника.

Поверку и исправление следует выполнять до тех пор, пока после поворота алидады на 180° пузырек уровня будет либо оставаться на середине, либо отклоняться не более чем на 0,5 деления уровня.

В теодолитах, имеющих при алидаде горизонтального круга два уровня, расположенных под углом 90о, поверка и исправление их производятся поочередно.

4. Ось круглого уровня должна быть параллельна вертикальной осп вращения теодолита.

Юстировка круглого уровня производится его исправительными винтами после точной установки вертикальной оси теодолита по выверенному цилиндрическому уровню.

5. Визирная ось трубы должна быть перпендикулярна к оси вращения трубы. Несоблюдение этого условия вызывает коллимационную ошибку С. Для поверки теодолитов с двустороннем отсчетном системой по лимбу, в частности теодолита Т2, необходимо привести ось вращения инструмента в отвесное положение, навести зрительную трубу на удаленную, отчетливо видимую цель и сделать отсчет по горизонтальному кругу. Затем перевести трубу через зенит, навести ее на ту же цель и вновь сделать отсчет по горизонтальному кругу. Разность отсчетов (КЛ - КП), полученных при двух положениях вертикального круга, должна быть равна 180°. Отклонение разности от 180о равно двойной коллимационной ошибке.

В теодолитах с односторонней системой отсчетов по лимбу Т5, Т15, Т30, ТТ-4, ОТШ, ТОМ разность отсчетов КЛ - КП будет искажена не только влиянием коллимационной ошибки С, но и влиянием эксцентриситета алидады, величина которого в отдельных образцах теодолитов может достигать ±1'.

Определение двойной коллимационной ошибки в указанных теодолитах рекомендуется выполнять следующим образом.

Проводят ось вращения теодолита в отвесное положение, визируют на одну и ту же точку при двух положениях вертикального круга и получают по горизонтальному кругу разность отсчетов КЛ1 - КП1.

Затем открепляют винт треножника, повертывают теодолит в треножнике на 180°, приводят вертикальную ось вращения инструмента в отвесное положение, вновь наводят на ту же точку и получают разность отсчетов КЛ2 - КП2. Величина двойной коллимационной ошибки равна

.

Для исправления следует в обоих случаях установить по горизонтальному кругу отсчет, равный КЛ - С или КП + С. Далее отвернуть колпачок и шпилькой при слегка отпущенных вертикальных исправительных винтах переместить оправу сетки при помощи боковых исправительных винтов до совмещения перекрестия сетки с изображением наблюдаемой точки. Точная установка перпендикулярности осей достигается в несколько приемов.

6. Вертикальная нить сетки должна лежать в коллимационной плоскости трубы. Для поверки теодолит закрепляют на штативе и тщательно приводят по уже выверенному уровню его вертикальную ось в отвесное положение. Затем выбирают какую-либо точку (например, на стене), удобную для наведения на нее горизонтальной нитью сетки и, вращая алидаду горизонтального круга наводящим винтом, смотрят, не сходит ли изображение точки с горизонтальной нити. Если сходит, то следует отвернуть колпачок, закрывающий исправительные винты, слегка отпустить винты, скрепляющие окулярную часть с корпусом трубы, и повернуть окулярную часть так, чтобы при вращении алидады горизонтального круга изображение выбранной точки не сходило с горизонтальной нити сетки. После установки закрепить винты и надеть колпачок.

7. Ось вращения трубы должна быть перпендикулярна к оси вращения теодолита.

Для поверки этого условия ось вращения теодолита приводят в отвесное положение и наводят трубу на точку (например, на стене), расположенную в 20 - 30 м от инструмента под углом 30 - 50° к горизонту; наклоняя трубу вниз, отмечают на стене проекцию данной точки. Затем следует перевести трубу через зенит и выполнить такие же действия при другом положении вертикального круга. Если изображения обеих проекций точки не выходят за пределы биссектора сетки, то неперпендикулярность осей допустима. Устранение неперпендикулярности осей вращения теодолита Т30 достигается вращением эксцентриковой втулки лагеры горизонтальной оси с помощью юстировочных винтов. У остальных теодолитов исправление может быть сделано только в мастерских.

8. Место нуля вертикального круга должно быть постоянным и близким к нулю. Для определения места нуля визируют на одну и ту же цель при двух положениях вертикального круга (КЛ и КП) и производят отсчеты вертикального круга. Перед отсчитыванием пузырек уровня при алидаде вертикального круга должен быть установлен на середину (в теодолитах Т3О, ОТШ и ТОМ приводится на середину пузырек уровня на алидаде горизонтального круга).

Место нуля вычисляется по формуле:

.

Для исправления МО у теодолитов Т2, Т5, Т10, Т15 и у теодолитов с металлическими лимбами нужно навести трубу на ту же точку и установить при помощи наводящего винта уровня отсчет на вертикальном круге, равный КП - МО или МО - КЛ ± 180°. Действуя исправительными винтами уровня, привести пузырек его на середину. Точная установка МО достигается в несколько приемов. МО вертикального круга теодолитов Т30, ОТШ, ТОМ исправляется перемещением сетки нитей в вертикальном направлении юстировочными винтами сетки.

Для исправления МО у этих теодолитов устанавливают на вертикальном круге отсчет, равный КЛ - МО или МО - КП, и исправительными винтами перемещают оправу сетки до совмещения горизонтальной нити с изображением выбранной цели.

После этого необходимо убедиться в том, что визирная ось трубы перпендикулярна к оси вращения трубы и горизонтальная нить сетки перпендикулярна к вертикальной оси вращения инструмента.

Исправление МО в теодолите Т5К (с компенсатором) производится только в условиях мастерских путем наклона призмы.

9. Видимая величина одного деления горизонтального или вертикального круга должна быть равна видимой длине шкалы отсчетного микроскопа (только для оптических теодолитов).

Поверку выполняют совмещением любого штриха горизонтального или вертикального круга с нулевым штрихом шкалы микроскопа. Отсчет снимают по следующему штриху круга. Разность между отсчитанным значением и номинальным называют реном. Величину рена определяют не менее чем по 12 совмещениям на разных участках кругов.

Для исправления рена микроскопа горизонтального круга необходимо снять боковую крышку подсветки, слегка ослабить винты нижнего блока. Перемещая винты, а вместе с ними и оправы с линзами, вдоль оси, изменить увеличение микроскопа, т.е. добиться совмещения штрихов круга со штрихами шкалы.

Исправление начинают с перемещения верхней линзы, при этом нарушается резкость изображения и появляется параллакс. Перемещением нижней линзы устанавливают резкость изображения штрихов без заметного на глаз параллакса.

По окончании установки следует закрепить винты и снова проверить рен.

Исправление рена вертикального круга производится аналогично предыдущему путем перемещения линз объектива, закрепленных винтами верхнего блока.

10. Компенсатор должен обеспечивать неизменный отсчет по вертикальному кругу при наклоне вертикальной оси в пределах, оговоренных паспортом инструмента (только для оптических теодолитов с компенсатором).

Поверку выполняют следующим образом. Выбирают какую-либо визирную цель и устанавливают теодолит на штативе так, чтобы один из подъемных винтов треножника был расположен в направлении визирной цели. Приводят пузырек уровня при алидаде горизонтального круга на середину и производят отсчет по вертикальному кругу. Затем наклоняют теодолит подъемным винтом треножника в направлении визирной цели на угол, ограничивающий диапазон действия компенсатора (определяя величину наклона количеством делений уровня), проверяют правильность установки теодолита по двум другим винтам, наводят трубу на ту же цель и производят отсчет по кругу. То же самое выполняют при наклоне инструмента на такой же угол в другую сторону, т. е. в сторону наблюдателя.

Отсчеты по вертикальному кругу, полученные при наклонах инструмента в двух противоположных направлениях и при установке пузырька уровня в середине, должны находиться в пределах точности отсчитывания по кругу. Кроме того, следует убедиться в том, что наклон инструмента в боковых направлениях не влияет на точность измерения вертикальных углов. Для этого наклоняют теодолит на такой же угол вправо и влево от наблюдателя, наводят трубу на ту же цель и производят отсчеты по вертикальному кругу. Полученные отсчеты также должны находиться в пределах точности отсчитывания по кругу.

11. Визирная ось оптического центрира должна совпадать с вертикальной осью вращения инструмента.

Поверку выполняют следующим образом.

Устанавливают теодолит на штативе, нивелируют инструмент и фиксируют положение треножника на головке штатива (например, карандашом). Под штатив кладут лист бумаги и отмечают на нем проекцию креста нитей центрира.

Затем перестанавливают теодолит вместе с треножником на головке штатива на 120°. При этом треножник должен расположиться точно внутри треугольника, отмеченного при первой установке треножника на головке штатива. Вновь приводят ось вращения теодолита в отвесное положение и проектируют крест нитей центрира на лист бумаги. Таким же способом получают третью проекцию креста нитей на бумаге. Намечают центр тяжести в полученном треугольнике погрешностей и с помощью юстировочных винтов центрира совмещают крест нитей центрира с изображением центра тяжести треугольника. Эту поверку выполняют в несколько приемов.

Приложение 12
ПОВЕРКИ И ЮСТИРОВКИ МЕНЗУЛ И КИПРЕГЕЛЕЙ

Мензула деревянная

1. Выступающие на головке штатива концы трех стержней должны полностью входить в три выступа на нижней доске подставки мензулы. Поверяется осмотром и опробованием.

2. Четыре винта у двух планок с прорезями легко и плотно должны ввинчиваться в металлические гнезда в планшете и надежно скреплять его с верхней доской подставки мензулы. Поверяется осмотром и опробованием.

3. Рукоятка станового винта должна легко и плотно навинчиваться на становой винт и надежно скреплять треногу с планшетом. Поверяется опробованием.

4. Подъемные и наводящий винты мензулы должны вращаться плавно, без качки. Поверяется опробованием.

5. Верхняя поверхность мензульной доски должна быть плоскостью. Выверенную линейку прикладывают ребром в различных направлениях к верхней поверхности мензульной доски и смотрят, нет ли просветов между линейкой и доской.

6. Верхняя поверхность мензульной доски должна быть перпендикулярна оси вращения мензулы. На планшет, приведенный в горизонтальное положение, ставится выверенный уровень. При вращении доски пузырек уровня не должен отклоняться от середины более чем на два деления. При большем отклонении исправление производит механик.

7. Мензула не должна содержать железных частей. Для проверки планшет, на котором укреплена основа с координатной сеткой, следует привести в горизонтальное положение и завинтить рукоятку станового винта. На разных частях планшета к координатной сетке следует прикладывать буссоль и отсчитывать показания стрелки. При этом, если в мензуле нет железных частей, показания стрелки будут неизменны.

8. Мензула должна быть устойчива.

Для проверки устойчивости необходимо установить мензулу, закрепить становой винт и навести крест нитей сетки трубы кипрегеля на дальний предмет. Смотря в трубу кипрегеля, слегка нажимают рукой на планшет в разных его частях сверху, снизу, слева, справа, смещая этим крест нитей сетки с наблюдаемого предмета.

Мензула считается устойчивой, если при этом она пружинит и после прекращения нажима на планшет крест сетки возвращается в исходное положение относительно наблюдаемого предмета.

Причины неустойчивости мензулы и их устранение: шатается головка штатива - завинтить гайки на стержнях, выступающих на головке штатива; шатаются стойки наводящего винта - завинтить шурупы, крепящие стойки; слабо завинчена рукоятка станового винта - завинтить рукоятку; качаются металлические наконечники на нижних концах ножек штатива - укрепить наконечники.

Мензула металлическая

1. Три винта в отверстиях на верхней части подставки мензулы должны свободно ввинчиваться в наглухо привинченные к нижней стороне планшета три круглые гайки и плотно соединять планшет с подставкой мензулы.

Проверяется осмотром и опробованием. Полезно на нижней стороне планшета отметить положение подставки мензулы, при котором все три винта наиболее свободно и плотно соединяют планшет с подставкой мензулы.

2. Мензула не должна содержать железных частей.

Проверка проводится так же, как и у деревянной мензулы.

3. Мензула должна быть устойчива.

Проверка производится так же, как и у деревянной мензулы.

Причины неустойчивости мензулы и их устранение: планшет неплотно соединен с подставкой мензулы - крепче завинтить три винта, скрепляющие планшет с подставкой; слабо работает пружина наводящего винта - сжать пружину наводящим винтом, ввинтив его до среднего положения; шатаются подъемные винты - зажать подъемные винты в гнездах, сжав прорези в подставке мензулы; коническая ось мензулы качается во втулке подставки - положение оси отрегулировать вращением гайки на нижнем конце оси; слабо сжата пружина станового винта - завинчиванием круглой гайки на становом винте сжать пружину, но настолько, чтобы не нарушалась правильность вращения подъемных винтов; планшет с подставкой мензулы и головкой штатива качается на ней - туже завинтить барашки в головке штатива; качаются металлические наконечники на нижних концах ножек штатива - укрепить наконечники.

Мензула шарового типа

1. Металлическая подставка мензулы, имеющая вид полусферы, должна по разным направлениям плавно и без качки вращаться в шарообразном углублении металлической головки треноги.

Проверяется опробованием.

2. При незавинченных зажимных винтах планшет под тяжестью кипрегеля не должен изменять свое положение.

Кипрегель поставить на край незакрепленного планшета. Если планшет наклоняется под тяжестью, то, отвинтив закрепительный винт планшета и барашек наклона, кронциркульным ключом потуже завинтить винт.

3. Мензула должна быть устойчива.

Проверка выполняется так же, как и у деревянной мензулы.

Причины неустойчивости мензулы и их устранение: планшет с подставкой мензулы и головкой штатива качается на ней - завинтить барашки винтов в головке штатива; качаются металлические наконечники на нижних концах ножек штатива - укрепить наконечники.

Мензульная вилка

Устанавливают мензулу, нивелируют планшет, намечают на планшете точку, к которой прикладывают острие вилки, и, после того как отвес успокоится, забивают на местности колышек точно под острием отвеса. После этого прикладывают острие вилки к той же точке с противоположной стороны планшета; если отвес совпадает с колышком, то условие выполнено, если нет, то место прикрепления шнура отвеса необходимо передвинуть на половину величины расхождения между острием отвеса и колышком.

Кипрегель с вертикальным кругом

1. Винт кремальеры, наводящий и установочные винты должны работать легко и плавно.

Проверяется опробованием.

2. Труба должна быть уравновешенной, т.е. при незавинченном зажимном винте она не должна изменять самопроизвольно своего положения. Вращаться труба должна легко и плавно, причем лимб не должен задевать за верньеры, но зазор между лимбом и верньерами должен быть наименьший.

Проверяется опробованием.

3. В поле зрения трубы не должно быть пыли, кусочков краски и т.п.

Проверяется осмотром.

4. Скошенный край линейки кипрегеля должен быть прямой линией.

Для проверки следует по всей длине скошенного края линейки прочертить острым карандашом линию; переставить кипрегель на 180°, приложив скошенный край линейки к концам прочерченной линии, и вновь прочертить линию. Если обе прочерченные линии совместятся, то, следовательно, скошенный край линейки прямолинеен.

5. Нижняя поверхность линейки кипрегеля должна быть плоскостью.

Для проверки следует совместить нижнюю плоскость линейки кипрегеля с выверенным ребром другого кипрегеля или какой-либо линейки, например линейки Дробышева.

6. Ось уровня на линейке кипрегеля должна быть параллельна нижней плоскости линейки.

Для проверки следует на планшете поставить кипрегель по направлению двух подъемных винтов, подставки мензулы и привести ими пузырек уровня на середину. Переставить кипрегель на 180°. Если пузырек уровня отклонится от середины, то исправительными винтами уровня следует передвинуть его на половину отклонения, а подъемными винтами снова привести на середину. Эти действия нужно повторять до тех пор, пока после перестановки кипрегеля пузырек не будет находиться на середине.

7. Визирная ось трубы должна быть перпендикулярна оси вращения трубы. Неперпендикулярность визирной оси трубы к оси вращения трубы вызывает коллимационную ошибку. Для определения ее величины нужно навести крест нитей сетки трубы кипрегеля на далекий предмет и прочертить линию по скошенному краю линейки; перевести трубу через зенит, приложить скошенный край линейки к прочерченной линии и посмотреть в трубу. Если крест нитей сетки не сместился с изображения наблюдаемого предмета, то коллимационной ошибки нет; если сместился - величина смещения характеризует двойную величину коллимационной ошибки. Ее можно уменьшить передвижением сетки нитей исправительными винтами на половину смещения.

8. Ось вращения трубы должна быть параллельна нижней плоскости линейки. Для поверки следует навести крест сетки кипрегеля на близкую (20 - 30 м) и высоко (5 - 10 м) расположенную точки (например, на стене здания), опустить трубу и отметить внизу точку, на которую проектируется крест нитей сетки; перевести трубу через зенит и повторить предыдущие действия. Величина несовмещения отмеченных внизу точек характеризует двойную величину ошибки. Для устранения ошибки нужно немного вывинтить винты, прикрепляющие колонку к линейке, под соответствующее место основания колонки подложить кусочек бумаги, завинтить винты и повторить поверку. Ошибку нужно особо тщательно устранить при работе в горных районах (у современных кипрегелей ошибка устраняется на заводе, и поэтому у колонки нет исправительных винтов).

9. Вертикальная нить сетки должна быть перпендикулярна нижней плоскости линейки.

Для проверки следует тщательно привести планшет в горизонтальное положение, крест нитей навести на отчетливую точку и опускать или поднимать трубу так, чтобы эта точка оказалась на краю поля зрения. Если вертикальная нить сетки сместится с наблюдаемой точки, то поворотом оправы сетки нитей необходимо совместить нить с точкой и повторить поверку.

Вертикальная нить практически всегда перпендикулярна горизонтальным нитям сетки, поэтому поверку можно делать и по горизонтальной нити, поворачивая кипрегель на планшете вправо или влево и совмещая с наблюдаемой точкой горизонтальную нить. Можно также, поворачивая оправу сетки нитей, совмещать вертикальную нить сетки с отвесной линией подвешенного невдалеке отвеса.

10. Коллимационная плоскость трубы должна совпадать со скошенным краем линейки кипрегеля или быть ему параллельной.

Для проверки следует навести крест нитей на четко видимый невооруженным глазом далекий предмет, по концам скошенного края линейки вколоть вертикально две тонкие иглы и через их основания посмотреть на предмет. Если предмет окажется не в створе с иглами, то наводящим, винтом мензулы нужно повернуть ее так, чтобы иглы и предмет оказались в створе; при этом крест сетки нитей сместится с предмета. Ослабив винты, прикрепляющие колонку к линейке, поворотом колонки следует навести крест сетки нитей на наблюдаемый предмет и завинтить винты (у современных кипрегелей данная ошибка устраняется на заводе, и поэтому у колонки нет исправительных винтов).

11. Место нуля должно быть неизменным и близким к нулю. Следует определить место нуля из многократных наблюдений различных четко видимых в трубу далеких предметов. Если изменения места нуля больше двойной точности отсчета, необходимо более плотным завинчиванием соответствующих винтов укрепить соединение вертикального круга с осью трубы, а также уровня с алидадой и повторить определение места нуля. Практически удобно, если место нуля не более 2'.

Чтобы привести значение места нуля к величине, близкой к нулю, нужно вычислить значение угла наклона по отсчету при «круге лево» или «круге право» и месту нуля и вращением микрометренного винта уровня установить верньеры на отсчет, соответствующий этому углу, и исправительными винтами уровня привести его пузырек на середину. При этом нужно, чтобы средняя горизонтальная нить сетки была наведена на наблюдаемый предмет.

12. Если на трубе кипрегеля имеется цилиндрический уровень, его ось должна быть параллельна визирной оси трубы. Поверка выполняется двойным нивелированием так же, как пятая поверка нивелира с перекладывающейся трубой и уровнем при трубе. Если величина х оказалась более 1 см, то при помощи микрометренного винта среднюю нить трубы нужно навести на отсчет по рейке а'2 - а2 - х и исправительными винтами уровня привести пузырек его на середину. Поверку и исправление установки уровня следует производить до тех пор, пока величина х не окажется менее 1 см.

Кипрегель-автомат (КА-2, КБ-1)

Наличие в кипрегеле кроме диаграммы также вертикального круга с градусными делениями и обычных дальномерных штрихов позволяет определять превышения и горизонтальные проложения по тахеометрическим формулам.

Превышение этим кипрегелем можно определять и горизонтальным лучом визирования. Действия по измерению превышений и горизонтальных проложений с помощью кривых остаются одинаковыми независимо от расстояний и углов наклона. Во всех случаях разность отсчетов по рейке умножается на соответствующий коэффициент. Обычные поверки кипрегеля КА-2 выполняются по правилам поверок кипрегеля с вертикальным кругом, изложенным выше.

Ниже излагаются особенности поверок кипрегеля КА-2, КБ-1.

1. Место нуля вертикального круга определяется визированием трубой на одну и ту же точку при двух положениях круга. При этом следует иметь в виду, что визирной линией трубы кипрегеля является линия, соединяющая центр объектива с точкой пересечения начальной окружности и правой вертикальной грани посеребренной полоски, видимой в поле зрения трубы.

Формулы вычислений места нуля и угла наклона:

где МО - место нуля вертикального круга,

α - угол наклона,

КП - отсчет по лимбу при «круге право» минус 180°,

КЛ - отсчет по лимбу при «круге лево».

Место нуля исправляется с помощью юстировочных винтов уровня при вертикальном круге. Оно должно находиться в пределах 90° ±0,5.

2. Влияние эксцентриситета вертикального круга на измерение вертикальных углов определяется путем измерения углов наклона отдельной линии в прямом и обратном направлениях.

3. Коэффициенты кривых превышений определяются путем сравнения превышений, измеренных нивелированием IV класса и кипрегелем, а вычисляются по формуле

,

где К0 - номинальное значение коэффициента (10, 20, 100),

h0 - превышение, измеренное нивелиром,

hcр - превышение, измеренное кипрегелем.

При определении коэффициента «10» превышение между реперами должно быть порядка 7 - 10 м, расстояние - около 100 м. Число измеренных кипрегелем превышений между двумя реперами должно быть не менее 20, из них 10 - при положительном и 10 - при отрицательном угле наклона. Отдельные превышения получают путем наведения начальной окружности на разные по высоте деления рейки. Значения превышений не должны различаться между собой более чем на 5 см. Из всех полученных значений превышений берется среднее арифметическое (hcp).

Для более уверенного определения коэффициента желательно иметь два разных по величине превышения между двумя парами реперов. Среднее превышение hcp между двумя реперами кипрегелями КА-2, КБ-1 может быть получено и способом нивелирования из середины.

Коэффициенты кривых превышений можно определять и по результатам проложения ходов между реперами геометрического нивелирования, когда превышения между реперами будут не менее 50 м, а число ходов - не менее трех.

Допускаются отклонения значений коэффициентов от номинальных: для K = 10 - 0,1, K = 20 - 0,2, K = 100 - 0,4.

При отличии коэффициентов кривых превышений К от их номинальных значений (10, 20 и 100) на величины, превышающие указанные допуски, сумма превышений по ходам должна быть умножена на поправочные коэффициенты, определяемые соотношениями

N10 = 0,1∙К;                N20 = 0,05∙К;              N100 = 0,01∙К.

Для исправления суммы превышений по ходам можно составить табличку. Например, К = 10,02, поправка на 5 м превышения равна +1 см, на 10 м равна +2 см и т.д.; К = 19,98, поправка на 10 м превышения равна -1 см, на 20 м -2 см и т.д.

Коэффициент кривой горизонтальных проложений определяется на базисе, непосредственно измеренном на горизонтальной площадке, так же как коэффициент нитяного дальномера.

Общая формула для определения превышения кипрегелем КА-2 представляется в следующем виде:

h=K(a - n)+ i - n,

где К - коэффициент кривой превышений (±10, ±20, ±100),

а - отсчет по рейке с помощью кривой превышений,

п - отсчет по рейке начальной окружности (высота визирования),

i - высота инструмента.

При отсчетах по рейке пузырек цилиндрического уровня при вертикальном круге должен быть приведен микрометренным винтом уровня на середину.

При наведении начальной окружности на высоту инструмента (при i = n) формула примет вид

h = K(a - n)

Если нуль рейки находится на высоте инструмента (т.е. при n = 0), превышения будут определяться формулой

h = Ка.

Высоты пикетов вычисляются по формуле

Hпик = Hст + h.

При проложении высотных ходов способом нивелирования из середины превышения на станции вычисляют по формуле

h - Кп(ап - п) - Кз(аз - п),

где Кп и Кз - коэффициенты кривых превышений, применяемых при отсчетах по передней и задней рейкам с соответствующими знаками (плюс или минус),

ап и аз - отсчеты с помощью кривых превышений по передней и задней рейкам,

п - отсчет по рейкам с помощью начальной окружности.

Превышение на станции определяется дважды при наведении начальной окружности на разные деления реек (п1 и п2). Из двух определений берется среднее значение превышения на станции.

Невязка высотного хода (при использовании К = ±10 и применении реек с сантиметровыми делениями) должна быть близка к ±10 см , где L - длина хода в километрах при условии, что длины визирного луча по ходу не будут превышать 100 м, и ±15 см  - при длинах визирного луча на станции до 200 м (иначе говоря, при расстояниях между точками хода 400 м).

Формула вычисления горизонтальных проложений имеет вид

d0 - C(b - п),

где С - коэффициент дальномера,

b - отсчет по рейке с помощью кривой горизонтальных проложений,

п - отсчет по рейке с помощью начальной окружности.

Рейки для кипрегелей КЛ-2, КБ-1 должны удовлетворять следующим основным условиям:

а) длина их может быть 3 или 4 м;

б) нуль рейки может быть внизу или на высоте инструмента;

в) разграфка рейки делается на правой ее стороне, а оцифровка - на левой;

г) деления рейки (шашки) на одной стороне должны быть сантиметровые, на другой - двухсантиметровые;

д) рейка должна снабжаться круглым уровнем.

Приложение 13
ПОВЕРКА И ЮСТИРОВКА ТАХЕОМЕТРА-ПОЛУАВТОМАТА ТП

1. Устойчивость штатива и треножника выполняется так же, как у теодолитов.

2. Поверка уровня на алидаде горизонтального круга выполняется так же, как у теодолитов.

3. Поверка круглого уровня подставки рейки. Ось уровня должна быть параллельна оси вертикальной штанги подставки.

С помощью нитяного отвеса устанавливают штангу в отвесное положение и, если пузырек уровня сошел с середины, котировочными винтами его выводят в центр окружности уровня.

4. Прорезь щелевой диафрагмы должна быть параллельна разделительному ребру бипризмы и должна обеспечивать полное срезание половин изображений.

Освещенность верхней и нижней частей поля зрения должна быть одинаковой.

Для юстировки необходимо ослабить четыре юстировочных винта, расположенных на наружной поверхности щелевой диафрагмы, и, слегка разворачивая или передвигая вниз или вверх диафрагму, установить прорезь параллельно разделительному ребру бипризмы и уравнять освещенность поля зрения выше и ниже ребра бипризмы. Закрепить диафрагму винтами так, чтобы не нарушалась параллельность прорези ребру бипризмы.

5. Отсчетный микроскоп не должен иметь рена и параллакса.

Видимая величина одного деления круга должна быть равна длине шкалы отсчетного микроскопа.

Поверку выполняют совмещением любого штриха круга с нулевым штрихом шкалы микроскопа и снимают отсчет по микрометру, соответствующий следующему штриху круга. Величиной рена является разность между отсчитанным значением интервала и его номинальным значением (1°):

Величину рена определяют не менее чем по 12 совмещениям на разных участках круга.

Для исправления рена микроскопа горизонтального круга необходимо снять боковую крышку с ближайшей к микроскопу колонки и ослабить винты, крепящие оправы линз микроскопа горизонтального круга. Передвигая винты и вместе с ними и оправы с линзами вдоль оси микроскопа, изменить увеличение микроскопа, устранить рен.

Исправление начинают с перемещения верхней линзы, при этом нарушается резкость изображения - появляется параллакс. Перемещением нижней линзы устанавливают резкость изображения штрихов круга, устраняют параллакс.

Рен устраняют приближениями в несколько приемов.

Рен и параллакс микроскопа вертикального круга устраняют аналогично изложенному, передвигая линзы микроскопа вертикального круга.

6. Визирная ось зрительной трубы должна быть перпендикулярна к оси вращения трубы.

Зрительную трубу установить примерно в горизонтальное положение и навести на удаленный предмет.

Снять отсчеты по горизонтальному кругу при положении «круг лево» (КЛ1) и «круг право» (KП1). Ослабить зажимной винт треножника, повернуть тахеометр на 180° и закрепить зажимным винтом. Повторно навести на тот же предмет и снять отсчеты при двух положениях КЛ2 и КП2.

Величина коллимационной ошибки вычисляется по формуле:

.

Коллимационная ошибка не должна быть более ±0,5'.

Для исправления коллимационной сшибки необходимо наводящим винтом алидады горизонтального круга изменить отсчет на величину С. Юстировочными винтами преломляющей призмы, расположенными в верхней части кожуха призмы, вывести изображение предмета на середину биссектора сетки, вывинчивая один и завинчивая второй винт, после чего повторить поверку.

7. Место нуля вертикального круга должно быть известно.

Значение места нуля определяют визированием при двух положениях вертикального круга на точку, расположенную на расстоянии не менее 2 км на ровной местности, и вычисляют по формуле:

.

Если условия местности не позволяют выбрать достаточно удаленную точку, можно использовать для определения МО и более близкую, но в этом случае вычислять МО следует по формуле:

,

где S - расстояние от тахеометра до точки, выраженное в метрах и известное с относительной ошибкой не более 1:50.

8. Коллимационные плоскости визира и коллиматора должны быть перпендикулярны плоскости шкалы дальномерной рейки.

На местности разбивают прямой угол, вершину которого закрепляют колышком, а направления - вехами, установленными на расстоянии 100 - 120 м от вершины угла.

Центрируют дальномерную рейку над вершиной прямого угла и ориентируют ее плоскостью шкалы на веху. Если визир установлен правильно, то изображение второй вехи будет расположено в пределах кружка сетки нитей.

Для исправления необходимо ослабить четыре винта, скрепляющие кронштейн с подставкой, сместить визир, наведя его на веху, и закрепить винты.

После исправления положения визира необходимо проверить коллиматор. Для этого визир наводят точно на объектив тахеометра и, если в поле зрения грубы тахеометра будет видна прямая светлая полоса, то коллиматор исправен. Если светлая полоса имеет форму дуги, то коллиматор необходимо отъюстировать. Юстировку коллиматора начинают с вывинчивания на 1/2 оборота гайки, закрепляющей объектив коллиматора, затем ключом поворачивают оправу объектива.

Поскольку по наружному посадочному диаметру оправа эксцентрична, визирная ось коллиматора изменит свое положение. Поверку повторяют вновь.

Юстировку коллиматора рекомендуется производить в мастерской.

Если во время работы будет обнаружено слишком легкое вращение или слишком тугое вращение визира, момент его вращения можно отрегулировать регулировочным винтом, расположенным на стойке кронштейна.

9. Поверка редуцирующего устройства.

Поверка редуцирующего устройства заключается в определении правильности редуцирования измеряемых наклонных линий на горизонтальную плоскость.

Поверку производят на крутом склоне, угол наклона которого не меньше наклона линий, которые впоследствии будут встречаться при производстве работ. Дальномерную рейку располагают на расстоянии 50 - 80 м от тахеометра. Расстояние от верхнего опорного торца треножника до красной точки на подставке рейки должно быть установлено равным 15,4 см, что соответствует высоте инструмента. Рейку устанавливают по уровню, а ее визир наводят на тахеометр.

Тахеометр устанавливают по уровню и наводят на рейку.

Устанавливают компенсатор тахеометра в положение «S» и измеряют длину линии не менее чем 8 - 10 приемами.

Меняют местами инструмент и рейку и измеряют расстояние в обратном направлении. Если измеренные в прямом и обратном направлении расстояния расходятся не более чем на 4 см, то редуцирующее устройство отъюстировано правильно. В противном случае вычисляют среднее из обоих измерений, которое будет свободным от ошибок редуцирования, и с помощью котировочного винта, расположенного под крышкой на торцевой части колонки, несущей компенсатор (со стороны окуляра оптического отвеса), устанавливают отсчет, соответствующий вычисленному среднему значению. Юстировочный винт застопорен стопорным винтом, расположенным под той же крышкой, поэтому перед его вращением необходимо стопорный винт слегка отпустить, а после юстировки закрепить снова. Снова повторить поверку.

После поверки редуцирующего устройства для положения «S» необходимо проверить его после переключения на положение «Н» и определить превышение точек в прямом и обратном направлениях по формуле

h = h' + (i - v)+ Δh.

В данном случае принимают i = v.

Если разность в превышениях, определенных в прямом и обратном направлениях, отличается более чем на 4 см, необходимо произнести юстировку аналогично юстировке положения «S». В этом случае снимают другую крышку, расположенную с противоположной стороны колонки, и действуют юстировочным винтом, расположенным под этой крышкой.

Следует иметь в виду, что все поверки, связанные с измерением расстояний или превышений, необходимо производить только в условиях спокойных изображений и хорошей видимости, желательно на открытой местности.

Определение постоянного слагаемого

Постоянное слагаемое при горизонтальном визировании должно быть равно нулю. На ровной местности разбивают базис длиной 20 м, на котором отмечают от начала отрезки 6,01; 10,01; 14 и 20 м, которые измеряют стальной компарированной рулеткой в прямом и обратном ходах. Разность результатов не должна превышать 2 мм. Указанные значения интервалов позволяют производить отсчеты по нониусу, несмотря на то, что ввиду малых расстояний в поле зрения трубы видна только его часть.

На концах интервалов устанавливают инструмент и рейку и тщательно центрируют их.

В отверстие объектива зрительной трубы вставляют диафрагму с прямоугольным вырезом, располагая вырез вертикально.

Эта диафрагма необходима для устранения параллакса, который неизбежен при измерении расстояний, меньших 20 м.

Каждый интервал базиса измеряют тахеометром 6 - 10 приемами и сравнивают с результатом измерений рулеткой. Разности ΔS = SP - ST (где Sp - длина интервала, измеренная рулеткой, SТ - длина интервала, определенная тахеометром) наносят на график, на котором по оси абсцисс в выбранном масштабе откладывают длины интервалов, а по оси ординат - разности ΔS. Точки графика соединяют прямыми. Полученную ломаную линию осредняют прямой. Точка пересечения этой прямой с осью ординат отсекает величину постоянного С. Если же величина С не равна нулю, ее нужно учитывать при измерении длин линий тахеометром по горизонтальной рейке, вводя ее в виде постоянной поправки в измеренное расстояние со своим знаком. Постоянное слагаемое определяют для каждой рейки, входящей в комплект для среднего и правого нониуса (с цифрой +9). При определении С по правому нониусу рейку сдвигают в сторону, располагая нулевой штрих правого нониуса посредине штанги.

Под свисающий конец рейки для ее устойчивости можно подставить второй штатив.

Поверка коэффициента дальномера

Коэффициент дальномера двойного изображения должен быть равен 100. Коэффициент определяют на базисе длиной 120 - 150 м, разбитом на ровной местности в направлении север - юг. Желательно, чтобы базис располагался вблизи участка работ.

базис разбивают на три - четыре интервала. Интервалы измеряют базисной проволокой, шкаловой лентой или стальной рулеткой в прямом и обратном направлениях. В измеренную длину базиса вводят поправки за наклон к горизонту. Расхождение в длине базиса из прямого и обратного ходов не должно превышать 1:20000.

После этого выводят среднее значение длины S0 каждого интервала, принимаемое впоследствии за истинное. Длину каждого интервала измеряют тахеометром 5 - 6 приемами. Одновременно измеряют и записывают температуру воздуха. Среднее значение измеренных величин с учетом постоянного слагаемого С сравнивают с истинными значениями. Если разница на 100 м расстояния не превышает 5 см, то коэффициент не исправляют, так как это может быть обусловлено личной ошибкой наблюдателя.

Коэффициент дальномера вычисляют по формуле:

,

где расстояния - S0 - истинные значения интервалов базиса;

Sп - измеренные значения интервалов базиса;

п - число интервалов.

Коэффициент дальномера определяют по обеим рейкам, после чего выводят среднее значение.

Расхождения коэффициентов дальномера, определенных по разным рейкам и по интервалам базиса, не должны превышать 1:8000. Среднее значение К не должно отличаться от 100 более чем на 1:8000.

При большей разнице инструмент можно отъюстировать перемещением бипризмы зрительной трубы, последовательно вывинчивая и завинчивая горизонтальные юстировочные винты, тем самым сместив бипризму с сеткой в горизонтальном направлении.

После этого юстировочными винтами устранить коллимационную ошибку.

Следует иметь в виду, что смещением сетки вводится нередуцируемый «добавок» к параллактическому углу и, если на измерение длин линий, наклоненных на угол до 20 - 30° к горизонту, это не оказывает существенного влияния, то при измерении превышений влияние это будет сказываться в большей степени. Поэтому измерять превышения необходимо: 1) обязательно в прямом и обратном ходе; 2) учитывать поправки, взятые из графика.

График поправок в превышении вычерчивают на основе определения ΔН - отклонения измеряемых в прямом и обратном ходе превышений от их истинных значений.

Для построения графика достаточно получить три-четыре результата измерения различных превышений в прямом и обратном направлениях и сравнить их с результатом, вычисленным по измеренному тахеометром расстоянию и углу наклона, принимаемым за истинный

Нист = Sсрtgαcр,

где Scр - среднее из измерений в прямом и обратном направлениях,

αср – среднее из измерений углов наклона в прямом и обратном направлениях.

ΔН = Нист - Низм,

где Низм - измеренное высотомером тахеометра превышение.

Измерение лучом производить, используя геодезический сигнал. Чем большая высота измеряется, тем большая точность графика поправок. Осредняющая прямая графика должна проходить через начало координат.

Рекомендуется юстировку коэффициента дальномера производить лишь в крайнем случае, тем более, что добиться точного приведения коэффициента К к 100 юстировкой тахеометра очень трудно. Поэтому при выполнении точных работ все расстояния, измеренные тахеометром, необходимо умножить на вычисленное значение К.

Учитывая, что все ошибки наблюдателя входят в результат определения К, каждый наблюдатель должен определить его для себя.

Коэффициент дальномера необходимо периодически (не реже одного - двух раз в месяц) проверять.

При переезде из равнины в горную местность коэффициент дальномера обязательно определяют вновь.

Поверка компенсатора отсчетной системы

Компенсатор должен обеспечивать неизменность отсчета по вертикальному кругу при наклоне вертикальной оси в пределах ±3'.

Для поверки необходимо навести трубу на какую-либо визирную цель (или рейку) и установить тахеометр на штативе так, чтобы один из подъемных винтов треножника был расположен в направлении визирной цели. Привести пузырек уровня в среднее положение и наклонить тахеометр подъемным винтом треножника в направлении визирной цели на 2 - 3 (на 4 ÷ 5 делений уровня). После этого проверить правильность установки тахеометра по двум другим подъемным винтам. Навести трубу на ту же точку визирной цели и снять отсчет по вертикальному кругу.

Затем наклонить тахеометр на 2 - 3' в обратном направлении, т.е. в сторону наблюдателя, снова навести трубу на цель и снять отсчет.

Разность между отсчетами не должна, превышать 0,2', в противном случае теодолит подлежит ремонту.

Поверка оптического отвеса

Визирная ось оптического отвеса должна совпадать с осью вращения тахеометра.

Поверку производят со штатива по точке на местности. При вращении алидады тахеометра изображение точки не должно смещаться с центра сетки. Юстировку производят смещением окулярной части отвеса. Для этого необходимо снять крышку и, опустив винты, передвинуть окулярную часть до совмещения визирной оси отвеса с осью вращения тахеометра. После юстировки все винты должны быть затянуты. Поверку повторяют снова.

Приложение 14
ПОВЕРКА И ЮСТИРОВКА РЕДУКЦИОННОГО ТАХЕОМЕТРА РЕДТА-002

Поверки и юстировки инструмента и дальномерных реек Редта выполняют в указанной ниже последовательности.

1. Ось круглого уровня на центрировочной штанге должна быть параллельна штанге.

Для поверки подвешивают центрировочную штангу под штативом. При этом пузырек круглого уровня должен находиться в середине концентрических кругов, нанесенных на оправе уровня.

Если при этом пузырек круглого уровня сходит с середины, то его положение исправляют при помощи юстировочных винтов уровня.

Эту поверку также можно выполнить в другой последовательности. Сначала центрируют инструмент над точкой при помощи нитяного отвеса, затем, подвесив центрировочную штангу, выдвигают ее нижнюю половину и совмещают острие конуса с точкой. Если пузырек круглого уровня сошел с середины, то его положение исправляют юстировочными винтами.

После исправления штангу медленно вращают вокруг ее оси. При этом пузырек уровня должен оставаться на месте.

2. Ось круглого уровня и ось цилиндрического уровня на алидаде горизонтального круга должны быть перпендикулярны к вертикальной оси вращения инструмента.

Инструмент приводят в горизонтальное положение и в обычном порядке, как у теодолитов, поверяют и юстируют цилиндрический уровень на алидаде горизонтального круга.

После окончания юстировки инструмент приводят в горизонтальное положение. Если при этом пузырек круглого уровня сошел с середины концентрических кругов оправы, то его устанавливают на середину при помощи исправительных винтов.

3. Визирная ось зрительной трубы должна быть перпендикулярна к горизонтальной оси вращения трубы (коллимационная ошибка).

Коллимационная ошибка устраняется при заводской юстировке. Возможная остаточная коллимационная ошибка определяется обычным путем. При значительной величине ее инструмент следует направить в мастерскую для ремонта.

4. Горизонтальная ось вращения зрительной трубы должна быть перпендикулярна к вертикальной оси инструмента (ошибка неравенства подставок).

Проверяется обычным порядком, как во всех теодолитах.

5. Место зенита вертикального круга должно быть близким к 90о.

Инструмент устанавливают на штативе и вывинчивают винтовую заслонку перед юстировочными винтами уровня вертикального круга.

Проверку производят обычным путем, измеряя зенитное расстояние Z на удаленный, четко видимый предмет при обоих положениях зрительной трубы. Разность отсчетов зенитных расстояний Z1 (при КЛ) и 360° - Z2 (при КП) указывает на наличие ошибки места зенита (MZ). При этом надо иметь в виду, что вследствие смещения визирной оси зрительной трубы на 2,2 см относительно оси вращения трубы (при КЛ выше, а при КП - ниже) для точного сравнения величин Z1 и 360° - Z2 измеренные значения Z1 и Z2 должны быть исправлены поправками, вычисленными по формуле

,

где S - расстояние до наблюдаемого пункта, выраженное в километрах.

Исправление места зенита заключается в следующем: при круге лево (КЛ) зрительную трубу средней нитью наводят на визирную цель и вращением микрометренного винта уровня вертикального круга на шкале зенитных расстоянии устанавливают истинное зенитное расстояние Z, равное среднему из величин Z1 и 360° - Z2; затем отклонение пузырька уровня вертикального круга устраняют с помощью юстировочных винтов уровня. После исправления уровня поверку повторяют.

После каждой юстировки уровня вертикального круга поверяют и юстируют редукционное устройство инструмента.

6. Ось круглого уровня на вертикальной штанге дальномерной рейки должна быть параллельна штанге.

При помощи нитяного отвеса устанавливают вертикальную штангу строго в вертикальное положение. При этом отвес держат в непосредственной близости от штанги.

В случае отклонения пузырька круглого уровня от середины его положение исправляют юстировочными винтами уровня.

7. Визирная плоскость коллиматора дальномерной рейки должна быть перпендикулярна к плоскости рейки.

Эта поверка разделяется на две части:

а) визирная плоскость коллиматора должна быть перпендикулярна к горизонтальной оси вращения визирной трубки коллиматора (коллимационная ошибка визирной трубки коллиматора);

б) горизонтальная ось вращения визирной трубки коллиматора должна быть параллельна дальномерной рейке (ошибка поворота оси вращения коллиматора). При этом возможен незначительный наклон оси вращения коллиматора в вертикальной плоскости (при отвесно установленной штанге), влияние которого, ввиду его малости, во внимание не принимается.

Поверки и исправления коллиматора выполняют в следующем порядке.

На местности при помощи теодолита или призменного эккера разбивают прямой угол, вершину которого закрепляют колышком, а направления - вехами, установленными в 50 - 100 м от вершины угла. Одну из сторон прямого угла продолжают в обратном направлении на такое же расстояние и закрепляют вехой.

Устанавливают горизонтальную дальномерную рейку на штативе или на большой вертикальной штанге, центрируют ее над вершиной прямого угла (в точке А), затем рейку приводят в горизонтальное положение и ориентируют по одной стороне угла (по линии АС), наблюдая по направлению плоскости рейки. Если коллиматор рейки отрегулирован правильно, то при визировании через диоптр коллиматора видно, что щель (или острый угол треугольника) диоптра покрывает веху В, а при повороте трубки коллиматора вокруг горизонтальной оси - также и веху D. Если юстировка коллиматора расстроена, производят исправления.

а. Сначала поверяют и исправляют коллимационную ошибку визирной трубки коллиматора. Для этого через диоптр коллиматора визируют на веху В, и если визирная линия диоптра не покрывает веху, то, открепив зажимной винт подвижной муфты небольшим поворотом рейки вместе с коллиматором, добиваются того, чтобы диоптр покрывал веху. После этого рейку закрепляют. Повернув визирную трубку коллиматора вокруг горизонтальной оси, замечают, проходит ли визирная линия диоптра через веху D или нет. Отклонение исправляют наполовину юстировочными винтами визирной трубки коллиматора и наполовину поворотом рейки. Для контроля эту поверку повторяют.

В инструментах последних моделей визирная ось коллиматора установлена в заводских условиях перпендикулярно к горизонтальной оси вращения трубки коллиматора и юстировочные винты для исправлений возможных отклонений визирной оси от нормального положения отсутствуют. Поэтому если при поверке таких инструментов обнаружится отклонение визирной оси трубки коллиматора от нормального положения, то его надо учитывать при ориентировании дальномерной рейки.

Для этого визуально определяют величину требуемого смещения визирной оси для типичных измеряемых расстояний в 50, 100 и 150 м и запоминают направление этого смещения: вправо или влево от местоположения тахеометра.

При значительной неисправности визирной оси коллиматора его надо отрегулировать в оптико-механической мастерской.

б. Поверка и исправление непараллельности горизонтальной оси вращения визирной трубки коллиматора горизонтальной дальномерной рейки (ошибки поворота оси вращения коллиматора) выполняется в следующем порядке: горизонтальную рейку ориентируют по направлению АС и закрепляют, после чего, визируя через диоптр коллиматора, замечают, проходит ли визирная линия через веху В или нет. В случае необходимости слегка ослабляют закрепительные винты у нижней стойки коллиматора и отклонение устраняют поворотом корпуса подшипника, в котором вращается горизонтальная ось визирной трубки коллиматора. После этого закрепительные винты подтягивают и снова проверяют закрытие вехи В визирной линией диоптра коллиматора. Если визирная трубка коллиматора не имеет юстировочных винтов для устранения коллимационной ошибки и эта ошибка незначительна, то при юстировке горизонтальной оси вращения трубки коллиматора учитывают необходимость небольшого смешения визирной линии коллиматора относительно тахеометра, как об этом указывалось выше.

Все поверки коллиматора горизонтальной рейки для контроля надо выполнять дважды.

8. Поверка редукционного устройства дальномера.

Поверка редукционного устройства заключается в определении правильности редуцирования измеряемых по дальномерной рейке наклонных линий на горизонтальную плоскость.

Для поверки тахеометр и горизонтальную дальномерную рейку точно устанавливают над закрепленными конечными пунктами линии длиной 30 - 50 м, расположенной на крутом склоне. Многократно (8 - 10 раз) измеряют дальномером двойного изображения расстояние между инструментом и рейкой.

Затем инструмент и рейку взаимно меняют местами и измерение расстояния выполняют в обратном направлении.

Если значения расстояний расходятся в пределах точности измерений, то редукционное устройство отрегулировано правильно. В противном случае вычисляют среднее из обоих измерений (вверх и вниз), которое будет свободным от ошибок редукционного устройства.

Например, при изменении линии вверх было получено 45,560 м, а вниз - 45,500 м; среднее значение (45,530) будет представлять действительное измеренное расстояние между пунктами установки инструмента и рейки, свободное от ошибок редукционного устройства.

Перед исправлением редукционного устройства надо с левой стойки подставки зрительной трубы снять боковую заслонку, для чего отвинчивают шесть винтов, закрепляющих эту заслонку. Тем самым будут открыты юстировочные винты авторедуктора инструмента.

Для юстировки редукционного устройства дистанционный барабан ставят на отсчет, выражающий сантиметры среднего значения измеряемого расстояния (в нашем примере 13,0 см), и после выведения на середину пузырька уровня вертикального круга юстировочными винтами редукционного устройства совмещают соответствующие штрихи верньера и рейки (в примере - седьмой штрих) так, чтобы сохранился требуемый отсчет (44 м + 1,40 м + 0,130м = 45,530 м).

После этого для контроля производят многократные совмещения штрихов верньера и рейки и отсчеты по дистанционному барабану, вращая барабан в первой половине совмещений штрихов вправо, а во второй - влево. Среднее из этих отсчетов должно быть одинаковым с заданным при юстировке числом (в примере 13,0 см).

Для надежности поверки снова меняют местами инструмент и рейку и еще раз повторяют многократное измерение расстояния. По окончании юстировки боковую заслонку подставки ставят на место и закрепляют винтами.

Так как добиться абсолютно строгой юстировки редуцирующего устройства практически невозможно, для исключения остаточных погрешностей при точных работах и на пересеченной местности дальномерные измерения расстояний выполняются обязательно в прямом и обратном направлениях.

9. Постоянное слагаемое дальномера двойного изображения при горизонтальном визировании должно быть равно нулю.

На ровной местности разбивают и точно измеряют стальной рулеткой вспомогательный базис длиной от 4 до 10 м. Измеренную длину базиса приводят на горизонтальную плоскость.

На концах базиса для измерения его длины дальномером двойного изображения устанавливают инструмент и горизонтальную дальномерную рейку. Особое внимание обращается на необходимость тщательной центрировки инструмента и дальномерной рейки и на симметричное расположение штрихов горизонтальной рейки, используемых при измерении, относительно вертикальной штанги.

Вспомогательный базис многократно (10 - 12 раз) измеряют дальномером двойного изображения, вращая дистанционный барабан в первой половине измерений (полуприемов) вправо, а во второй половине - влево, и выводят среднее значение его длины из всех измерений.

Если это значение расходится с результатом измерений базиса стальной рулеткой, значит имеется остаточная величина постоянного слагаемого, которую надо всегда учитывать при измерении линий дальномером по горизонтальной рейке, вводя ее в качестве постоянной поправки в измеренные расстояния. Если же эта величина более 10 - 15 мм, необходимо устранить ее посредством соответствующей юстировки.

Для устранения остаточной величины постоянного слагаемого легким вращением открепляют три винтика на верхнем круге дистанционного барабана так, чтобы кольцо с делениями вращалось по отношению к верхнему кругу барабана, восстанавливают совмещение штрихов рейки, соответствующее длине вспомогательного базиса, и, придерживая рукой верхний круг барабана, кольцо с делениями устанавливают на требуемый отсчет. В этом положении винтики опять закрепляют.

Для контроля вспомогательный базис, многократно измеряют дальномером и среднее значение его длины снова сравнивают с результатом измерения базиса стальной рулеткой. Незначительная остаточная величина постоянного слагаемого учитывается при точных измерениях.

10. Коэффициент дальномера двойного изображения должен быть равен 100.

Коэффициент определяют на специальном полевом компараторе длиной в 120 м, устройство которого должно отвечать следующим требованиям:

а) компаратор должен располагаться непосредственно на участке работ или вблизи него на ровной площадке;

б) направление компаратора должно предусматривать равномерное освещение реек во время дальномерных измерений. Лучшим направлением следует считать направление с юга на север;

в) компаратор должен закрепляться знаками, надежно сохраняющими свое положение в плане.

Рекомендуется следующая схема компаратора, состоящего из трех секций (рис. 47).

Рис. 47. Схема компаратора для определения коэффициента дальномера редукционного тахеометра Редта-002.

Секция I - II служит для определения величины постоянного слагаемого, а секции I - III и I - IV - для определения коэффициента дальномера.

Длину секций измеряют базисной проволокой, шкаловой лентой или стальной рулеткой в прямом и обратном направлениях, делая при измерении каждого пролета по 3 - 4 пары отсчетов. В измеренную длину компаратора вводят поправки за приведение на горизонтальную плоскость, эталонирование мерных приборов, температуру.

Расхождения в длине компаратора из прямого и обратного ходов не должны превышать 1:25000.

Наблюдения на компараторе для определения коэффициента дальномера выполняют в часы спокойных изображений при отсутствии колебаний изображений штрихов реек.

Устанавливают и точно центрируют инструмент над пунктом I, а горизонтальные дальномерные рейки - последовательно над пунктами III и IV, отмечающими концы вспомогательного базиса (при одновременном определении постоянного слагаемого - также над пунктом II), и подготавливают инструменты для измерения линии дальномером двойного изображения. При этом лицевая плоскость вертикальной штанги должна проходить через точки, отмечающие концы компаратор. Используемые при измерении расстояния штрихи дальномерной рейки должны располагаться симметрично относительно вертикальной штанги.

Длину базиса многократно (10 - 12 раз) измеряют дальномером двойного изображения, совмещая соответствующие штрихи верньера и рейки возможно точнее и вращая дистанционный барабан в первой половине измерения вправо, и затем влево. Одновременно измеряют и записывают температуру воздуха. Выведенное среднее значение измеренного расстояния (I - III или I - IV) сравнивают с длиной компаратора, полученной из точных измерений. При этом должна быть учтена остаточная величина постоянного слагаемого, если она не была устранена.

Разница до 5 см на 100 м не исправляется, так как она может быть обусловлена личной ошибкой наблюдателя. В этом случае коэффициент дальномера вычисляют по формуле:

если коэффициент определяют по измерениям одной секции (I - III или I - IV), или по формуле

,

если использовались обе секции компаратора (I - III и I - IV).

Определение коэффициента повторяют по другой рейке, после чего выводят его среднее значение.

При определении коэффициента дальномера следует руководствоваться следующими допусками:

1) максимальные расхождения в отсчетах по барабану не должны превышать 1:5000 длины измеряемого отрезка;

2) расхождения коэффициентов дальномера, определенных по разным секциям и рейкам, не должны превышать 1:10000.

При большом отличии полученной дальномером длины базиса от эталонного ее значения инструмент юстируют посредством коррекционного клина, поворачивая его с помощью прилагаемого к инструменту вилкообразного ключа, который вставляют в отверстие оправы клина.

Для этого дистанционный барабан устанавливают на отсчет, соответствующий длине секции компаратора, на которой выполняется юстировка (например, если длина секции была равна 98,865, то барабан устанавливают на отсчет 6,5 см). После установки уровня вертикального круга (совмещения концов пузырька), наблюдая в зрительную трубу на дальномерную рейку, коррекционный клин вращают до тех пор, пока требуемый штрих верньера совместится с соответствующим штрихом рейки так, чтобы образовался полный отсчет расстояния

98,00 + 0,80 + 0,065 = 98,865 м.

По окончании юстировки снова производят поверку, которая состоит во вторичном многократном измерении длины вспомогательного базиса дальномером двойного изображения, и вычисляют новое значение коэффициента дальномера по той же формуле

Этот коэффициент должен быть близок к 100, однако добиться строгого равенства практически не удается. Поэтому при точных работах все расстояния, измеренные дальномером двойного изображения, необходимо умножать на коэффициент К2.

Для определения коэффициента дальномера можно применить и другой метод. При первом и втором измерениях длины базиса дальномером двойного изображения замечают по индексу отсчеты на шкале оправы коррекционного клина. Если обозначить дугу поворота коррекционного клина при юстировке, выраженную в делениях его шкалы, через τ, то величину х дуги клина, на которую его следует повернуть, чтобы коэффициент дальномера получился равным 100, можно получить по следующим формулам:

1) при К1 > К2 > 100                        ;

2) при К1 < К2 < 100

3) при К1 < 100 < К2

4) при К1 > 100 > К2

где х1, х2 – дополнительная дуга поворота коррекционного клина, выраженная в делениях его шкалы, на которую клин надо повернуть, чтобы коэффициент дальномера стал равным 100;

х3, х4 - та дуга, на которую следовало повернуть коррекционный клин, чтобы коэффициент дальномера стал равным 100.

Так как клин уже был повернут на дугу τ, то теперь для того, чтобы привести коэффициент дальномера к значению 100, его надо повернуть обратно на дугу τ - х.

Приведение коэффициента дальномера к величине 100 производится только в начале сезона. В дальнейшем такое исправление выполнять не рекомендуется, так как слишком частые повороты юстировочного клина изнашивают инструмент и могут вывести его из строя.

Коэффициент дальномера следует определять не реже двух раз в месяц. Коэффициент дальномера обязательно определяют до и после измерений линий точной полигонометрии, а при большом объеме работ - через одну-две недели в промежутке между ними. При переезде с равнины в горную местность или наоборот коэффициент дальномера обязательно определяют вновь. В высокогорной местности следует определить несколько значений коэффициента дальномера для нескольких уровенных поверхностей со ступенями высот через 300 - 500 м.

Данные определения коэффициента дальномера и постоянного слагаемого каждого инструмента заносятся в специальную тетрадь.

С целью исключения изменения коэффициента дальномера, обусловленного изменением температуры для каждого инструмента, определяется температурный коэффициент дальномера.

Применяются два способа определения температурного коэффициента дальномера.

I. Этот способ состоит в определении температурного коэффициента дальномера на основании однодневных исследований инструмента.

Эти исследования заключаются в многократном измерении компаратора через некоторые промежутки времени в течение одного дня с одновременным фиксированием температуры воздуха. Работу следует вести в утренний период наблюдений, начиная измерения через полчаса после восхода солнца и заканчивая их при появлении колебаний изображений штрихов.

Отрицательной стороной этого способа является малый диапазон различия температур начала и конца исследований для уверенного введения поправок, так как экстраполяция здесь нежелательна.

II. Для более полного исследования температурного коэффициента целесообразно наряду с первым способом применять и другой - способ периодического определения коэффициента дальномера при разных, существенно отличных между собой устойчивых температурах (например, ранней весной, летом, осенью и пр.), сохраняя неизменной установку коррекционного клина. Этот способ исключает недостатки первого способа, но содержит свои недочеты, так как коэффициент дальномера, независимо от влияния температуры, может претерпевать изменения во времени.

11. Шкалы горизонтального и вертикального кругов микроскопа должны точно соответствовать изображениям делений кругов (ошибка рена шкалового микроскопа).

Точная заводская юстировка микроскопа исключает появление рена, однако он может возникнуть и после ремонта инструмента.

Для выявления рена микроскопа и определения его величины многократно на разных частях горизонтального круга определяют длину дуги одного градусного деления, выраженную в делениях шкалы микроскопа. Для этого нулевой штрих шкалы микроскопа последовательно совмещают с делениями горизонтального круга: 0, 30, 60 … 330, 360° и делают отсчет R по другому концу шкалы микроскопа. Берут разность 60,0 - R; среднее из всех этих разностей и выражает величину рена.

Поправки за рен будут пропорциональны отсчету по шкале микроскопа, считая, что полная величина рена относится ко всей шкале. Если средняя разность 60,0 - R положительна, то поправки надо прибавлять к отсчету, сделанному по шкале микроскопа, если отрицательна - то вычитать. Для удобства делают соответствующую табличку поправок.

12. Зажимные рычаги алидады горизонтального круга и зрительной трубы должны быть отрегулированы так, чтобы при нажиме на них обеспечивалось устойчивое закрепление круга и трубы.

Для поверки этого условия устанавливают инструмент на штативе и после приведения его в горизонтальное положение наводят пересечение сетки нитей зрительной трубы на четко видимый удаленный предмет. Зажимные рычаги алидады горизонтального круга и зрительной трубы закрепляют и делают точное наведение на предмет при помощи микрометренных винтов.

Далее осторожно пытаются повернуть сначала алидаду горизонтального круга вокруг оси вращения, а затем зрительную трубу в вертикальной плоскости. Степень смещения изображения предмета с креста сетки нитей покажет качество работы зажимных рычагов.

При неудовлетворительном действии зажимных рычагов надо отрегулировать установку закрепительных винтов, расположенных в торцах зажимных рычагов.

Для исправления зажимной рычаг опускают вниз и отверткой вывинчивают стягивающий винт рычага. Затем закрепительный винт отверткой завинчивают (левым вращением) до тех пор, пока будет достигнуто требуемое усилие зажима. В этом (нижнем) положении зажимного рычага завинчивают стягивающий винт рычага.

13. Ход подъемных винтов трегера должен быть плавным.

Ход подъемных винтов трегера регулируют зажимной гайкой. Подъемный винт вывинчивают до тех пор, пока появятся отверстия зажимной гайки. Затем в эти отверстия вставляют юстировочную шпильку и, поворачивая ею зажимную гайку, регулируют так, чтобы ход подъемного винта стал плавным.

Приложение 15
ИЗМЕРЕНИЕ ЛИНИИ ДЛИНОМЕРОМ АД-1

Длиномер АД-1 и его модификации могут быть использованы для измерения линий в полигонометрических ходах 1 и 2 разрядов, при продолжении теодолитных ходов на поверхности и в подземных горных выработках, а также для производства разбивочных работ при различных видах инженерных изысканий и переносе проектов в натуре преимущественно в местах, где отсутствует интенсивное движение транспорта.

Методика измерения линий

Измерение расстояний длиномером АД-1 заключается в определении длины линии по количеству оборотов мерного диска длиномера, прокатываемого по натянутой между концами линии некомпарированной стальной проволоке, положение которой относительно центров пунктов фиксируется с помощью закрепляемых на ней шкал.

При измерении линий в полигонометрических ходах работу выполняет бригада в составе шести человек (старший техник, два техника и трое рабочих). Измерение линий производится приемами, в каждый из которых входят два измерения - одно прямое и одно обратное. Прямым измерением условно считают то, которое выполняется по направлению возрастания отсчетов на счетчике длиномера, а обратным - по направлению убывания отсчетов. В полигонометрических ходах точности 1:5000 (2 разряда) линии измеряют одним приемом, а в полигонометрических ходах точности 1:10000 (1 разряда) - двумя приемами.

Подготовка к измерениям линий, в полигонометрических ходах 1 и 2 разрядов заключается в следующем:

а) над центрами пунктов измеряемой линии устанавливают лотаппараты;

б) разматывают проволоку и подвешивают груз, располагая при этом оборудование, как показано на рис. 48 (бобину целесообразно располагать впереди, по ходу измерений);

Рис. 48. Схема установки длиномера АД-1 на измеряемой линии.

в) поддерживая рукой груз, проволоку заводят через щели длиномера на направляющие ролики и мерный диск, после чего вновь натягивают проволоку;

г) на проволоке около целиков лотаппаратов закрепляют шкалы, расположив их нулевыми делениями внутрь измеряемой линии;

д) предварительно прокатывают длиномер для приведения проволоки в рабочее состояние (если при переходе на следующую линию проволока дополнительно не разматывалась, то делать эту прокатку не обязательно).

Измерение линии производят в следующем порядке:

а) фиксатор длиномера совмещают с нулем задней (передней) шкалы и, притормозив мерный диск, берут начальный отсчет по длиномеру;

б) освобождают мерный диск и прокатывают длиномер по проволоке от одного конца измеряемой линии;

в) совмещают фиксатор длиномера с нулем передней (задней) шкалы и, притормозив мерный диск, берут отсчет по длиномеру;

г) освобождают мерные диск и, слегка поддерживая длиномер, одновременно берут отсчет по задней и передней шкалам, фиксируя их положение относительно центров пунктов;

д) совмещают шкалы в пределах их деления и аналогичным образом измеряют длину линии в обратном направлении, заканчивая этим прием.

При измерении линии двумя приемами все указанные измерительные операции повторяются.

В тех случаях, когда свободный провес проволоки непосредственно не обеспечивается (на ровных участках местности проволока касается почвы при измерении линий с длинами, превышающими 200 м), то для избежания домера линию разбивают на секции путем подвески проволоки на промежуточные штативы (вешки), которые устанавливаются в створе линии через интервалы, обеспечивающие свободный провес проволоки в каждой секции. Методика измерений при этом остается без изменений, возникает лишь необходимость в определении поправок за провес для каждой секции в отдельности. Во время прокаток длиномера для определения длин секций у промежуточного штатива берут отсчет по прибору с точностью до 0,1 м.

Головка промежуточного штатива должна находиться на прямой, соединяющей целики лотаппаратов. Установка штатива производится на глаз, ошибка его установки в плане и по высоте не должна превышать 1:500 измеряемой линии (в нивелировке штатива нет необходимости).

Если стороны полигонометрии пересекают препятствия, как, например, овраги, крутые склоны, заболоченные участки местности, и т.п., мешающие проходу вдоль проволоки, прокатка мерного диска по проволоке на этих участках производится с помощью прикрепленного к скобе прибора шпура. Таким же образом измеряются и расстояния до центров пунктов, расположенных на зданиях и сооружениях.

Для определения поправок за наклон измеряют углы наклона линий или превышения между их концами. При наличии отметок пунктов измеряют высоты целиков лотаппаратов над пунктами.

Требования к измерению температуры воздуха при применении длиномеров остаются такими же, как и для других стальных мерных приборов.

Полевой контроль измерений

Оценка качества результатов измерений производится по разности предварительных значений наклонной длины линии, вычисляемых из полуприемов по следующей формуле:

Sпp = N2 - N1+ n1 + п2,

где N1 и N2 - отсчеты по длиномеру в начале и в конце прокатки прибора (N1 > N2),

a п1 и п2 - отсчеты по шкалам.

В полигонометрических ходах 1 и 2 разрядов разность прямого и обратного измерений в одном приеме не должна превышать 1:7000. Для ходов 1 разряда расхождение между средними значениями линий, вычисленных из приемов, не должна быть более 1:10000.

Основные правила эксплуатации прибора

1. В измерениях должна участвовать проволока, по которой компарировался длиномер. Небольшое изменение диаметра проволоки приводит к существенному изменению коэффициента компарирования, поэтому при замене проволоки другой партией выпуска необходимо производить повторное компарирование прибора.

2. Для навязки запасной проволоки на бобину бухта ее должна быть закреплена таким образом, чтобы при разматывании проволоки обеспечивалось вращение бухты.

Навивка проволоки путем сбрасывания ее витков с бухты недопустима, так как приводит к скручиванию проволоки.

3. При разрыве проволоки ее замена не обязательна - можно обойтись связыванием концов проволоки (наличие счалок на проволоке практически не сказывается на точности намерений).

Если на проволоке образовался «жучок», то в этом месте проволоку следует порвать и соединить ее концами между собой.

4. Необходимо предохранять проволоку от возможного загрязнения. Очистка проволоки производится при предварительной прокатке длиномеров.

5. Разматывание проволоки производится с включенным тормозным устройством барабана. Притормаживать барабан с помощью рукоятки не следует.

6. При прокатке длиномера проволока не должна касаться его фиксаторов, в противном случае длиномер перемещают с помощью вспомогательного шнура, прикрепленного к скобе прибора.

7. Следует тщательно закреплять шкалы на проволоке и обязательно контролировать их неподвижность.

8. Необходимо следить за тем, чтобы при прокатке длиномера показания счетчика прибора не переходили нулевой отсчет (0000). В этой связи целесообразно перед началом измерении иметь отсчет, близкий к 500 м.

9. Для взятия отсчета по длиномеру верхнюю грань фиксатора упирают в проволоку, а затем подводят к торцу шкалы (или иной фиксированной точке) и включают тормоз мерного диска.

При взятии отсчетов необходимо внимательно следить за правильностью считывания дециметров в тех случаях, когда риска дециметрового деления находится вблизи индекса счетчика.

10. Перед взятием отсчетов по шкалам следует включать тормоз мерного диска.

11. При работе на поверхности для связи между исполнителями целесообразно пользоваться сигнальными флажками.

12. Допускается проезд автотранспорта через опущенную на проезжую часть дороги проволоку. При этом проволока должна находиться в натянутом состоянии.

При измерении линии через водные объекты допускается погружение длиномера в воду.

Вычисление длины линии

За окончательную величину наклонной длины линии принимают ее среднее значение, полученное из полуприемов, с помощью следующих формул:

а) при применении двух шкал

б) при применении одной шкалы

в) при совмещении шкалы с точкой

В этих формулах р – число полуприемов, с - расстояние между фиксаторами прибора (величина, постоянная для данного прибора), Δr, Δt, Δf – поправки за компарирование мерного диска, его температуру и провес проволоки.

Таблица 1

Поправки за температуру мерного диска, мм

Длина S, м

Поправки при разности температур диска (ti - t0)

2е

10

0,12

0,24

0,36

0,48

0,60

0,72

0,84

20

0,24

0,48

0,72

0,96

1,20

1,44

1,68

30

0,36

0,72

1,08

1,44

1,80

2,16

2,52

40

0,48

0,96

1,44

1,92

2,40

2,88

3,36

50

0,60

1,20

1,80

2,40

3,00

3,60

4,20

60

0,72

1,44

2,10

2,88

3,60

4,32

5,04

70

0,84

1,68

2,52

3,36

4,20

5,04

5,83

80

0,96

1,92

2,88

3,84

4,80

5,70

0,72

90

1,08

2,16

3,24

4,32

5,40

6,18

7,56

100

1,20

2,40

3,60

4,80

6,00

7,20

8,40

110

1,32

2,64

3,96

5,28

6,60

7,92

9,24

120

1,44

2,88

4,32

5,76

7,20

8,64

10,08

130

1,56

3,12

4,68

6,24

7,80

9,36

10,92

140

1,68

3,36

5,01

6,72

8,40

10,08

11,76

150

1,80

3,60

5,40

7,20

9,00

10,80

12,00

160

1,92

3,84

5,76

7,68

9,60

11,52

13,44

170

2,04

4,08

6,12

8,16

10,20

12,24

14,28

180

2,16

4,22

6,48

8,64

10,80

12,96

15,12

190

2,28

4,56

6,84

9,12

11,40

13,68

15,96

200

2,40

4,80

7,20

9,60

12,00

14,40

16,80

210

2,52

5,01

7,56

10,08

12,60

15,12

17,64

220

2,01

5,28

7,92

10,56

13,20

15,84

18,48

230

2,76

5,52

8,28

11,04

13,80

16,50

19,32

210

2,88

5,76

8,64

11,52

14,10

17,28

20,16

50

3,00

6,00

9,00

12,00

15,00

18,00

21,00

260

3,12

6,24

9,36

12,48

15,60

18,72

21,84

270

3,21

6,48

9,72

12,96

16,20

19,44

22,68

280

3,36

6,72

10,08

13,44

16,80

20,16

23,52

290

3,48

6,96

10,44

13,92

17,40

20,88

24,30

300

3,60

7,20

10,80

14,40

18,00

21,60

25,20

310

3,72

7,44

11,16

14,88

18,60

22,32

26,04

320

3,84

7,68

11,52

15,36

19,20

23,04

26,88

330

3,96

7,92

11,88

15,84

19,80

23,76

27,72

340

4,08

8,16

12,24

16,32

20,40

24,48

28,56

350

4,20

8,10

12,60

16,80

21,00

25,20

29,40

Продолжение таблицы 1

Длина S, м

Поправки при разности температур диска (ti - t0)

10°

11°

12°

13°

14°

10

0,96

1,08

1,20

1,32

1,44

1,56

1,68

20

1,92

2,16

2,40

2,64

2,88

3,12

3,36

30

2,88

3,24

3,60

3,96

4,32

4,68

5,04

40

3,84

4,32

4,80

5,28

5,76

6,24

6,72

50

4,80

5,40

6,00

6,60

7,20

7,80

8,40

60

5,76

6,48

7,20

7,92

8,64

9,36

10,80

70

6,72

7,56

8,40

9,24

10,08

10,92

11,76

80

7,68

8,64

9,60

10,56

11,52

12,48

13,44

90

8,64

9,72

10,80

11,88

12,96

14,01

15,12

100

9,60

10,80

12,00

13,20

14,40

15,60

16,80

110

10,56

11,88

13,20

14,52

15,84

17,16

18,48

120

11,52

12,96

14,40

15,84

17,28

18,72

20,16

130

12,48

14,04

15,60

17,16

18,72

20,28

21,84

140

13,44

15,12

16,80

18,48

20,16

21,84

23,52

150

14,40

16,20

18,00

19,80

21,60

23,40

25,20

160

15,36

17,28

19,20

21,12

23,04

24,96

26,88

170

16,32

18,36

20,40

22,44

24,48

26,52

28,56

180

17,28

19,44

21,60

23,76

25,92

28,08

30,24

190

18,24

20,52

22,80

25,08

27,36

29,64

31,92

200

19,20

21,60

24,00

26,40

28,80

31,20

33,60

210

20,10

22,68

25,20

27,72

30,24

32,76

35,28

220

21,12

23,76

26,40

29,04

31,63

34,32

36,95

230

22,08

24,84

27,60

30,36

33,12

35,88

38,64

240

23,04

25,92

28,80

31,68

34,56

37,44

40,32

250

24,00

27,00

30,00

33,00

36,00

39,00

42,00

260

24,93

28,08

31,20

34,32

37,44

40,56

43,68

270

25,92

29,16

32,40

35,64

38,88

42,12

45,36

280

26,88

30,24

33,60

36,96

40,32

43,68

47,04

290

27,84

31,32

34,80

38,28

41,76

45,24

48,72

300

28,80

32,40

36,00

39,60

43,20

46,80

50,40

310

29,76

33,48

37,20

40,92

44,64

48,36

52,08

320

30,72

34,56

38,40

42,24

46,08

49,92

53,76

330

31,68

35,64

39,60

43,56

47,52

51,48

55,44

340

32,64

36,72

40,80

44,88

48,96

53,04

57,12

350

33,60

37,80

42,00

46,20

50,40

54,60

58,80

Продолжение таблицы 1

Длина линии S, м

Поправки при разности температур диска (ti - t0)

15°

16°

17°

18°

19°

20°

10

1,80

1,92

2,04

2,16

2,28

2,40

20

3,60

3,84

4,08

4,32

4,56

4,80

30

5,40

5,76

6,12

6,48

6,84

7,20

40

7,20

7,68

8,16

8,64

9,12

9,60

50

9,00

9,60

10,20

10,80

11,40

12,00

60

10,80

11,52

12,24

12,96

13,68

14,40

70

12,60

13,44

14,28

15,12

15,96

16,80

80

14,40

15,36

16,32

17,28

18,24

19,20

90

16,20

17,28

18,36

19,44

20,52

21,60

100

18,00

19,20

20,40

21,60

22,80

24,00

110

19,80

21,12

22,44

23,76

25,08

26,40

120

21,60

23,04

24,48

25,92

27,36

28,80

130

23,40

24,96

26,52

28,08

29,64

31,20

140

25,20

26,88

28,56

30,24

31,92

33,60

150

27,00

23,80

30,60

32,40

34,20

36,00

160

28,80

30,72

32,64

34,56

36,48

38,40

170

30,60

32,64

34,68

36,72

38,76

40,80

180

32,40

34,56

36,72

38,88

41,04

43,20

190

34,20

36,48

38,76

41,04

43,32

45,60

200

36,00

38,40

40,80

43,20

45,60

48,00

210

37,80

40,32

42,84

45,36

47,88

50,40

220

39,60

42,24

44,88

47,52

50,16

52,80

230

41,40

44,16

46,92

49,68

52,44

55,20

240

43,20

46,08

48,96

51,84

51,72

57,60

250

45,00

48,00

51,00

54,00

57,00

60,00

260

46,80

49,92

53,01

56,16

59,28

62,40

270

48,60

51,84

55,08

58,32

61,56

64,80

280

50,40

53,76

57,12

60,48

63,84

67,20

290

52,20

55,68

59,16

62,64

66,12

69,60

300

54,00

57,60

61,20

64,80

68,40

72,00

310

55,80

59,52

63,24

66,96

70,68

74,40

320

57,60

61,44

65,28

69,12

72,96

76,80

330

59,40

63,36

67,32

71,28

75,24

79,20

310

61,20

65,28

69,36

73,44

77,52

81,60

350

63,00

67,20

71,40

75,60

79,80

84,00

Остальные обозначения те же, что в формулах, приведенных в разделе «Методика измерений». Вычисление поправок Δr, Δt, и Δf производится по следующим формулам:

1. Поправка за компарирование мерного диска

Δr = S(K - l),

где К - коэффициент, определяемый при компарировании длиномера.

2. Поправка за температуру мерного диска

Δt = α∙S(ti - t0),

где α - коэффициент линейного расширения металла, из которого изготовлен мерный диск, для закаленной стали α = 0,000012 или (12∙10-6),

t0 - температура диска при компарировании и

ti - температура диска при измерении.

Таблица 2

Длина линии S, м

Поправка Δfr, мм

Длина линии S, м

Поправка Δfr, мм

Длина линии S, м

Поправка Δfr, мм

50

0,4

170

14,1

257

48,8

55

0,5

175

15,4

260

50,3

60

0,6

180

16,8

263

52,3

65

0,8

185

18,2

267

54,7

70

1,0

190

19,7

270

56,6

75

1,2

195

21,3

273

58,5

80

1,5

197

22,0

277

61,1

85

1,8

200

23,0

280

63,1

90

2,1

203

24,0

283

66,2

95

2,5

207

25,5

287

68,0

100

2,9

210

26,6

290

70,1

105

3,3

213

27,8

293

72,3

110

3,8

217

29,4

297

75,3

115

4,4

220

30,6

300

77,6

120

5,0

223

31,9

305

81,6

125

5,6

227

33,6

310

85,6

130

6,3

230

35,0

315

89,9

135

7,1

233

36,4

320

94,2

140

7,9

237

38,3

325

98,7

145

8,8

240

39,7

330

103,3

150

9,7

243

41,2

335

108,1

155

10,7

247

43,3

340

113,0

160

11,8

250

44,9

345

118,0

165

12,9

253

46,6

350

123,3

Примечание. Поправки выбирают с округлением до 1 мм и вводят в измеренную длину линий со знаком минус. Промежуточные значения находят линейным интерполированием.

Поправку за температуру мерного диска определяют по длине линии S и разнице температур по табл. 1.

3. Поправка за провес проволоки (с учетом несимметрии цепной линии)

Δf = Δfrcos2δ,

где Δfr - поправка за провис горизонтально натянутой проволоки (при установке на линии промежуточного штатива для поддержания проволоки эта поправка вычисляется для каждой секции) и

δ - угол наклона хорды.

Значения Δfr можно определять с помощью табл. 2 по аргументу S.

Поправки за провес проволоки диаметром 0,8 мм, натянутой с силой 15 кг на горизонтальной линии, приведены в табл. 2.

Значения Δfr также можно вычислить по одной из следующих формул:

;                    ;                       ,

где Δfr – поправка за провес горизонтально натянутой проволоки длиной S0,

q - вес погонного метра проволоки в кг (для стальной проволоки диаметром 0,8 мм q = 0,00394 кг/м),

р - вес груза, с помощью которого осуществляется натяжение проволоки, и

f - стрела провеса горизонтально натянутой проволоки, определяемая по формуле:

.

Вычислять Δf, т.е. учитывать несимметрию провеса, следует в зависимости от длины линии и величины угла ее наклона. В табл. 3 приведены минимальные длины линий и углы их наклонов, при увеличении которых необходимо вводить поправку Δf в измененную длину наклонной линии.

Таблица 3

Для линий больше, м

Угол наклона больше, °

Для линий больше, м

Угол наклоне больше °

280

5

180

10

250

6

165

11

225

7

155

12

205

8

145

13

190

9

140

15

135

15

Вычисление горизонтальных проложений измеренных линий производится по формуле:

D = S∙cosδ или D = S + Δh,

где Δh - поправка за наклон, вычисленная по формуле:

 или ,

где h - превышение между конечными точками хорды.

Компарирование

Компарирование длиномера производится путем многократного, не менее чем десятью приемами, измерения линии полевого компаратора длиной 80 - 120 м.

Для компарирования длиномера может быть также использована удобная для измерений сторона полигонометрии, длина которой определена со средней квадратической ошибкой не менее 1:100000.

Измерения выполняются по изложенной выше методике, рекомендуемой для полигонометрии.

Значение коэффициента К из однократного измерения линии длиною L при одинаковой высоте лотаппаратов определяется по формуле

                                                      (1)

Если определение коэффициента К выполнялось при разных температурах, то все измерения должны быть приведены к единой температуре, которая и будет являться температурой компарирования. В этом случае

                                               (2)

Обработка результатов измерений состоит в определении среднего значения коэффициента Кп для прямых измерений, среднего значения коэффициента Ко для обратных измерений и среднего значения коэффициента К для всех измерений. По найденным значениям Кп и К° определяют коэффициент инструментальной ошибки прибора τ = Кп - Ко, который оказывает влияние только на разность измерений. Если τ > 1:30000, то при полевом контроле следует учитывать эту ошибку путем исправления прямых (измерений на величину , а обратных измерений, соответственно на величину . Для контроля правильности определения коэффициента К необходимо, пользуясь полученным его значением, вычислить длину компаратора.

Пример. Пусть длина компаратора L = 143,977 м; с = 207 мм; Δf =9 мм. Результаты измерений приведены в табл. 4.

Таблица 4

№ п/п

Прямые измерения

Обратные измерения

to С

N2 - N1

n1 + n2

N2 - N1

n1 + n2

1

143,606

0,167

143,587

0,196

+15

2

582

196

635

143

»

3

632

144

670

109

»

4

666

107

633

151

»

5

630

146

615

170

»

6

611

166

651

134

»

7

648

138

631

153

»

8

555

223

539

238

»

9

574

209

549

234

»

10

546

235

570

212

»

Ср.

605

173

608

174

+15

Подставим полученные значения в формулу (2)

К+20 = 0,999993 + 0,000012 (20 - 15) = 1,000053,

τ = 0,999979 - 1,000007 = -0,000028 = -2,8×10-5

τ0 = -3 мм на 100 м.

Контроль

Δr = 144∙(1,000053 - 1) - 0,008,

Δt - 0,000012×144∙(15 - 20) = -0,009,

Δf = -0,009,

При большем объеме измерений рекомендуется через 30 - 40 км производить контрольные компарирования прибора. Разность коэффициентов, полученных при двух смежных компарированиях и приведенных к одной температуре, не должна, как правило, быть более 6 единиц пятого знака и в исключительных случаях 8 единиц пятого знака.

При допустимых расхождениях за окончательную величину коэффициента К принимается его среднее значение.

Компарирование должно производиться с помощью тщательно выверенных лотаппаратов, причем в процессе измерений необходимо периодически контролировать правильность их установки.

Повторное компарирование выполняется и в тех случаях, когда новая и заменяемая проволоки принадлежат разным партиям выпуска, так как незначительное отклонение диаметра проволоки искажает коэффициент компарирования.

ПОЛЕВАЯ ОБРАБОТКА. МАТЕРИАЛОВ ИЗМЕРЕНИЯ ЛИНИИ ДЛИНОМЕРОМ АД-1

Журнал измерений линий полигонометрии длиномером АД-1

(форма журнала П-6)

Дата 5 мая                                    Время 8-30                            Погода ясно, тихо

Прием

п/п

N1N2

п1п2

N1-N2+n1-n2

i

t,°С

Линия: от 13

до 14

Прием 1

1

598 384

62



420



250 618

84



1,41



347 766

146

347 912



7













2

250 596

100

ср. 904





598 329

63



1,39



347 733

163

347 892

















Прием 2

1

598 307

88







250 634

141







347 673

229

347 902















7

2

598 440

110

ср. 900





250 714

62







347 726

172

347 898





Ведомость вычисления длины линии 13-14

Линия

N2-N1+п1+п2

Среднее из р приемов

toС

Наклон линии δ или Δh

с, м

Δr. м

Δt. м

13 - 14

317,904

900

347,902

+7

7°12'

+ 0,207

+ 0,018

- 0,054

Продолжение

Δf

c+Δr+Δt+Δf, м

S, м

Δh, м

D

Примечания

- 0,030

+0,141

348,013

- 2,847

345,196



Δr = -318∙(1,000053 - 1) = 0,018;

Δt 12∙10-6 ´ 348∙(7 - 20) = -0,054;

Δf = - (0,016 + 0,014)∙cos2 7°12' = - 0,030*;

Δh = - 2 × 348,043 × sin2 3°42' = 2,847.

* Поправки за провес определялись для секций;

S13-х = 598,4 - 420,0 - 178,5;

Sх-14 = 420,0 - 250,624 - 169,4.

Уход за прибором

При измерении линий длиномером АД-1 необходимо предохранять мерный диск прибора от ударов и механических повреждений. Перед работой и по ее окончании цилиндрическая поверхность мерного диска обязательно должна быть очищена от пыли и грязи и смазана машинным маслом. Проволоку после работы следует очищать от грязи и воды, не допуская при этом образования на ней изломов и «жучков».

Длиномер и входящие в его комплект приспособления должны храниться в сухом помещении, чтобы предотвратить порчу деталей прибора от коррозии.

Приложение 16
ИЗМЕРЕНИЕ ЛИНИЙ ДАЛЬНОМЕРОМ РЕДТА-002

Измерение расстояний дальномером Редта производят в утренние и послеполуденные часы при устойчивых спокойных изображениях рейки. В облачные дни измерения можно вести весь день. Стороны теодолитных ходов можно измерять и днем при небольших колебаниях изображения штрихов рейки. При этом совмещают подходящие колеблющиеся штрихи рейки, что при некотором навыке дает удовлетворительные результаты. Колеблющиеся штрихи рейки совмещают обычным вращением дистанционного барабана в одном направлении.

Каждое измерение линии в одном направлении состоит из количества приемов (пар совмещения штрихов и отсчетов), указанного в табл. 1.

Таблица 1

Виды работ

Точность работ (предельные невязки полигонов)

Количество приемов (пар) измерений

при спокойных изображениях рейки

при колеблющихся изображениях рейки

Полигонометрия 2 разряда.

1:5000

2

-

Теодолитные ходы

1:2000 - 1:3000

.1

2

При измерении расстояний вводятся поправки на температуры, величины которых определяются на основе данных специальных исследований, выполняемых отдельно для каждого инструмента Редта. Поправки обязательно вводятся в измеренные линии полигонометрии 2 разряда, а в случаях значительного отклонения температуры при измерении линий от температуры при определении коэффициента дальномера - в измеренные линии теодолитных ходов.

Технические допуски при измерении линий приводятся в табл. 2.

Таблица 2

Наименование показателей

Полигонометрия 2 разряда

Теодолитные ходы

Наибольшие допустимые расхождения между отдельными отсчетами расстояний

1:3000

1:2000

Наибольшие допустимые расхождения длины линий между прямыми и обратными измерениями или двойных измерений в одном направлении

1:5000

1:3000

В зависимости от протяженности сторон полигонометрических и теодолитных ходов и требуемой точности работ применяется несколько способов измерения длин линий. При этом необходимо соблюдать одно общее правило: измерение должно быть двойным и по возможности выполняться с разными отсчетами по верньеру во избежание просчетов на одно или более целых деления рейки или верньера (т.е. на величину, кратную 2 м или 2 дм).

Расстояния до 150 - 170 м измеряются непосредственно с обоих концов линии: прямо и обратно. Линии большей протяженности делятся для измерения на части. При этом допустимая ошибка установки промежуточных точек в створе линии не должна превышать величины r, определяемой по формуле

,

где S - длина измеряемого отрезка линии,

М - знаменатель дроби, выражающей предельную допустимую невязку хода.

Значения допустимых величин r приводятся в табл. 3.

Таблица 3

Длина измеряемого линии отрезка

Предельное допустимое отклонение створных точек в ходах точности

1:5000

1:2000

50 м

0,4 м

0,7 м

100

0,8

1.4

150

1,7

2,7

Измерять линии по частям можно, измеряя каждый отрезок линии в прямом и обратном направлениях, или же способом двух створных точек, который описывается ниже.

Если длина измеряемой линии не превышает двойной величины возможного непосредственного измерения расстояния (до 320 - 340 м), то примерно посредине измеряемой линии выставляют две створные точки, удаленные одна от другой на 1 - 2 м, и закрепляют их кольями. Отрезок l между кольями для контроля измеряют рулеткой.

Рис. 49. Схема измерения линии редукционным тахеометром по частям.

Установив инструмент на пункте l (рис. 49), а дальномерную рейку последовательно на обеих створных точках, измеряют дальномером расстояния а и b.

Затем инструмент переносят и устанавливают на пункте II и, повернув рейку на второй створной точке к инструменту, измеряют расстояние с, а переставив рейку на первую створную точку, измеряют расстояние d.

Искомое расстояние получают из формулы:

.

Контроль:

l = b - a = d - с.

Измерение расстояния: можно выполнить и по-другому, устанавливая рейки на пунктах I и II, а инструмент поочередно на створных точках а, b, и измеряя расстояния а и d, а затем b и с. Искомое расстояние вычисляется по ранее приведенной формуле.

Установку инструмента в створе линий можно осуществить при помощи коллиматора дальномерней рейки, наведенного на второй пункт измеряемой линии.

Первый способ применяется при одновременном измерении углов и линий, второй - при измерении линий отдельно от углов.

Выбор способа измерения линий зависит от их длины, наличия боковых препятствий, профиля местности, крутизны скатов и др.

При больших углах наклона линии следует измерять в прямом и обратном направлениях, в результате чего исключаются ошибки редуцирующего устройства.

Измерение расстояний дальномером Редта выполняется в следующем порядке.

Инструмент Редта устанавливают на штативе над пунктом, центрируют и нивелируют, зрительную трубу включают на полное изображение.

На другом конце измеряемой линии над центром на штативе или вертикальной штанге устанавливают горизонтальную дальномерную рейку Редта, приводят в горизонтальное положение и при помощи коллиматора располагают ее перпендикулярно к измеряемой линии. При этом наблюдают, чтобы используемые штрихи рейки располагались симметрично относительно вертикальной штанги, и в случае необходимости, рейку перемещают в треугольной пластине в ту или другую сторону.

Нормальное положение рейки к визирной линии поверяют тем, что при наблюдении коллиматора в зрительную трубу Редта виден яркий вертикальный штрих. Этот штрих даже при незначительном повороте рейки искривляется, но если он все же виден, это означает, что рейка установлена достаточно хорошо.

Зрительную трубу наводят на рейку так, чтобы горизонтальная нить трубы делила рейку по горизонтали примерно пополам.

Поворотом кольца переключателя включают дальномер двойного изображения.

Микрометренным винтом зрительной трубы точно наводят разделительную линию (в поле зрения трубы) на середину рейки с тем, чтобы над и под разделительной линией были видны штрихи рейки одинаковой длины.

Посредством микрометренного винта горизонтального круга верньер, по которому будет производиться отсчет, подводят приблизительно на середину поля зрения.

Устанавливают уровень вертикального круга (точно совмещают концы пузырька уровня, видимые через призму).

Вращением дистанционного барабана точно совмещают наиболее близко расположенные штрихи верньера и рейки.

При совмещении штрихов рейки следует обращать внимание на симметричное положение штрихов верньера вправо и влево от совмещенного штриха.

Дистанционный барабан при совмещении штрихов вращают всегда в одну сторону: вправо или влево. Нельзя совмещать штрихи рейки поперечными движениями барабана в ту и другую сторону. Вращение барабана должно быть плавным.

После совмещения штрихов на рейке производят отсчет измеряемого расстояния.

Расстояния отсчитывают по верньерам горизонтальной дальномерной рейки и по шкале дистанционного барабана.

Одно большое (дециметровое) деление дальномерной рейки соответствует 10 м на местности, малое (двухсантиметровое) деление - 2 м. Одно деление верньера соответствует 20 см на местности. Доли расстояния менее 20 см отсчитываются по дистанционному барабану.

После совмещения штрихов рейки и верньера отсчитывают на рейке слева направо до нуля верньера количество десятков метров и четное количество метров. Затем по верньеру находят совмещенный штрих и отсчитывают его номер от нуля. Умножив его на два, получают четное число дециметров, которое суммируют с первым отсчетом.

Отсчеты сантиметров и миллиметров в пределах 20 см производят по индексу дистанционного барабана.

Одно деление барабана соответствует 1 см на местности, а миллиметры оцениваются на глаз.

Внутренний верньер используют при отсчете расстояний до 122 м. По внешнему верньеру отсчитывают расстояния от 50 до 172 м. При этом к отсчитанному по рейке расстоянию прибавляют 50 м.

Совмещение штрихов на рейке и отсчеты измеряемых расстояний делают дважды: первый раз, вращая дистанционный барабан вправо по ходу часовой стрелки, и второй раз - влево. Это составляет один прием измерений.

Для уменьшения вероятности просчетов рекомендуется чередовать измерение линий и углов, например:

1) измерение линии назад по ходу;

2) измерение углов;

3) измерение линии вперед по ходу.

В вытянутых ходах, где при обработке невозможно аналитическим путем отыскать линию с грубой ошибкой, целесообразно измерять линии через станцию одним приемом, контрольные параллактические углы - на специальные марки, имеющиеся на рейках. При незначительной затрате времени этот способ дает хороший контроль линейных измерений.

Оптическим дальномером Редта определяются горизонтальные расстояния от инструмента до рейки независимо от углов наклона измеряемых линий.

Редуцирование расстояний на горизонтальную плоскость осуществляется автоматически - посредством вращения оптических клиньев при наклоне зрительной трубы. Клинья при наклоне трубы на угол α поворачиваются в своей плоскости также на этот угол, причем вращение их происходит в противоположных направлениях. В результате величина угла отклонения клиньев по горизонтали и, следовательно, также величина параллактического угла дальномера изменяется пропорционально косинусу угла наклона трубы:

γ = γ0cosα

Наклонное расстояние

Горизонтальное расстояние

Для правильного редуцирования расстояний на горизонтальную плоскость уровень вертикального круга должен быть установлен на середину.

Редуцирующее устройство приспособлено для автоматического приведения на горизонтальную плоскость расстояния от вершины параллактического угла до рейки. Часть постоянного слагаемого - отрезок от вершины параллактического утла до горизонтальной оси вращения трубы (с) – не редуцируется.

Вследствие этого при больших углах наклона и измеренные расстояния надо вводить поправки Δс0, которые вычисляются по формуле

Эти поправки, вычисленные для разных углов наклона, нанесены белыми штрихами на кожухе вертикального круга инструмента. Оцифровка этих штрихов выражает величину поправок в сантиметрах. Поправки всегда отрицательны, т.е. вычитаются из отсчитанных расстояний.

Приложение 17
ИЗМЕРЕНИЕ ТАХЕОМЕТРОМ ТП

1. Отсчитывание по угломерным кругам

Изображения угломерных кругов проектируются на плоскость, на которой нанесены две шкалы: одна - для отсчета по вертикальному кругу, другая - для отсчета по горизонтальному кругу. Одно деление круга, равное 1°, делится шкалой на 60 частей, т.е. каждое деление шкалы соответствует одной угловой минуте. Оценку доли делений производят на глаз с точностью не ниже 0,1 интервала, т.е. 0,1'.

2. Измерение углов

Горизонтальные углы измеряют по способу круговых приемов или по способу повторений.

Способ круговых приемов применяют для измерения углов при тахеометрических съемках и в теодолитных ходах.

Перестановку горизонтального круга осуществляют при помощи защелки повторительного устройства. Перед каждым следующим приемом горизонтальный круг переставляют на величину  (п - число приемов), одновременно с этим рекомендуется изменять отсчет по шкале микроскопа на . Углы измеряют при двух положениях вертикального круга 4 - 6 приемами.

Во время измерений в горной местности необходимо тщательно нивелировать инструмент.

Способ повторений рекомендуется для измерения углов полигонометрии.

Измерение углов наклона производят при двух положениях вертикального круга и вычисляют по формуле

При этом к отсчетам, меньшим 90°, следует прибавить 360°.

3. Определение расстояний

Для подготовки к измерению расстояний необходимо установить тахеометр при «круге лево» (конусный выступ на боковой крышке должен расположиться справа от наблюдателя), а рейку установить по уровню и перпендикулярно к измеряемой линии. Положение рейки контролируют с помощью оптического визира, укрепленного на подставке.

Наблюдатель через зрительную трубу также может контролировать правильность установки рейки. Если в коллиматорной трубке, расположенной в одном корпусе с визиром, будет видна прямая светлая полоса - значит, рейка расположена перпендикулярно к измеряемой линии, а если эта полоса искривлена в виде дуги или совсем не видна - рейка повернулась, отклонилась от первоначального положения.

Рукояткой переводят компенсатор в положение дальномера - перед наблюдателем на рукоятке окажется буква S.

Устанавливают окуляр по глазу - ребро призмы должно быть тонким и четким.

Зрительную трубу наводят на рейку, используя для предварительного наведения оптический визир, после чего фокусируют до резкой видимости штрихов шкалы и нониусов. Наводящими винтами вводят изображение рейки в центр поля зрения так, чтобы ребро бипризмы разделило его пополам, а изображение нулевого штриха среднего нониуса расположилось у вертикального штриха сетки нитей. Если изображение нулевого штриха вышло из сопряжения со штрихами шкалы рейки (что бывает тогда, когда расстояние превышает 90 м), зрительную трубу поворачивают вправо, совмещая вертикальный штрих сетки с нулевым штрихом правого нониуса. После этого производят отсчет п1 по рейке.

Порядок отсчета следующий:

1. Вращением зрительной трубы по азимуту точно совмещают ближайшие штрихи нониуса и шкалы, при этом вертикальный штрих сетки не должен выходить за пределы нониуса.

2. Берут:

отсчет целого числа делений шкалы рейки, используя в качестве индекса нулевой штрих нониуса;

отсчет десятых долей деления рейки, равный числу делений нониуса от его начала до совмещенного штриха;

отсчет сотых деления рейки, равный числу интервалов нониуса от его нулевого штриха до вертикального штриха сетки нитей. Доли интервалов оценивают на глаз - они соответствуют тысячным долям делений рейки.

3. Перемещая зрительную трубу в противоположном направлении, вторично совмещают штрихи нониуса и шкалы, берут второй отсчет (п2). Сумма двух отсчетов составляет горизонтальное проложение измеряемой линии, измеренное одним приемом:

S = п1+ n2.

В измеренное расстояние вводят поправку за теоретическую погрешность изменения постоянной ΔS, которую берут со шкалы поправок S со знаком « + », если цифра черная, и знаком «-» - если она красная,

S = (n1 + n2) + ΔS.

Если измерение производилось по правому нониусу, к измеренному расстоянию прибавляют 90 м:

S = (nl + n2) + ΔS + 90 м.

В случае необходимости к измеренному расстоянию прибавляют постоянное слагаемое «с» со своим знаком, которое определяется по методике, изложенной ниже.

Линии в ходах измеряют в утренние и послеполуденные часы при устойчивых спокойных изображениях рейки. В пасмурную погоду, а также в осенне-зимний период, когда отсутствуют колебания изображений, измерения можно вести в течение всего дня. Наибольшие допустимые расхождения между отдельными отсчетами расстояний для полигонометрии 2 разряда - 1:3000, для тахеометрических или теодолитных ходов - 1:2000. Линии, особенно при больших углах наклона (более 10°), следует измерять в прямом и обратном направлениях, это позволяет повысить точность измерений. Каждое измерение линии в одном направлении производят 2 - 4 приемами в зависимости от точности выполняемой работы и от внешних условий.

При измерении линий полигонометрии вводят поправки за изменение температуры, величины которых определяют на основе исследований каждого тахеометра.

4. Измерение расстояний нитяным дальномером по вертикальной рейке

Расстояния измеряют при «круге лево», причем средний горизонтальный штрих сетки нитей наводят на высоту инструмента плюс 2 см. Рукоятку устанавливают в положение «S».

Горизонтальное расстояние вычисляют по формуле:

S = (100l - 0,3 м)∙cos2α,

где α - угол наклона измеряемой линии.

5. Определение превышения

С помощью тахеометра можно определить превышения несколькими способами:

1. По дальномерной рейке после перевода рукоятки компенсатора в положение «Н».

2. Нивелированием горизонтальным лучом.

3. Измерением расстояний и углов наклона.

Определение превышений по дальномерной рейке

Порядок измерения и отсчитывания не отличается от измерения расстояний, но рукоятка должна быть повернута до упора так, чтобы перед наблюдателем появилась буква «Н».

За основной нониус принят средний. Если отсчет снимают по левой половине шкалы, оцифрованной черными цифрами, значит превышение имеет положительный знак, т.е. рейка расположена выше тахеометра. Сумма двух отсчетов по рейке составляет измеренную величину А, к которой необходимо прибавить разность высот инструмента и рейки, а также поправку Δh со шкалы «H» тахеометра:

h = h' + (i - v) + Δh,

где i - высота инструмента, т. е. расстояние от точки на местности до горизонтальной оси вращения трубы (отмечена на правой боковой крышке красной точкой),

v - высота рейки, т.е. расстояние от точки на местности до красной точки на подставке рейки,

Δh - поправка, берут с плюсом по черной шкале поправок и с минусом - по красной шкале.

Если нулевой штрих нониуса находится в пределах правой половины шкалы, оцифрованной красными цифрами, значит величина h' имеет отрицательный знак. В этом случае из суммы двух отсчетов необходимо вычесть 200, т.е.

h' = (n1 + n2) - 200 м.

Если отсчет снимают по правому дополнительному нониусу (с цифрой «+ 9»), то

h' = (n1 + n2) + 90 м - 200 м = ((n1 + n2) - 110 м.

Если отсчет снимают по левому дополнительному нониусу (с цифрой «-29»), то

h' = (n1 + n2) - 290 м.

Примечание. Следует иметь в виду, что дополнительные нониусы используют лишь в тех случаях, когда основной (центральный) нониус вышел) из сопряжения со шкалой.

Превышения необходимо измерять в прямом и обратном направлениях. Каждое измерение превышения в одном направлении производят 2 - 4 приемами в зависимости от условий измерения.

Определение превышений нивелированием

Для нивелирования используется обычная (вертикальная) нивелирная рейка. Порядок измерения точно такой же, как при использовании нивелира с горизонтальным лучом визирования. Для установки визирной оси в горизонтальное положение необходимо установить по шкале микроскопа вертикального круга отсчет, равный месту нуля (МО).

После этого, визируя на заднюю рейку, взять отсчет по горизонтальному штриху перекрестия сетки, визируя на переднюю рейку, проверить установку отсчета МО и взять отсчет по рейке. Превышение вычисляют по обычным формулам нивелирования.

Приложение 18
ПОВЕРКИ И ИССЛЕДОВАНИЯ ФОТОТЕОДОЛИТНОГО КОМПЛЕКТА

Поверки и исследования комплекта начинают с осмотра инструментов с целью выяснения механической целости и исправности деталей и узлов, исправности оптических систем (отсчетных устройств и визирных труб), также плавности и легкости вращения подвижных частей. Обнаруженные неисправности устраняют в лабораторных условиях.

Поверки теодолита, входящего в комплект, выполняют обычными методами.

Поверки фототеодолита:

1. Оси цилиндрических уровней должны быть перпендикулярны оси вращения.

Выполняется так же, как у обычных теодолитов.

2. Плоскость прикладной рамки должна быть параллельна оси вращения фототеодолита.

Закрепляют зажимной винт микрометренно-зажимного устройства. Нивелируют инструмент. К прикладной рамке прикладывают рамный или угловой уровень. Условие считается выполненным, если пузырек уровня при этом отклоняется от среднего положения не более чем на 1'.

3. Ось вращения призмы ориентировочного устройства должна быть перпендикулярна визирной оси зрительной трубы и оси вращения инструмента.

Нивелируют инструмент. При горизонтальном положении визирной оси зрительной трубы визируют на нить отвеса, подвешенного в 6 - 8 м от инструмента. Изменяя наклон визирного луча (вращением барабанчика, поворачивающего вокруг горизонтальной оси призму) в пределах ±15°, следят за перемещением креста нитей относительно нити отвеса.

При правильном положении оси крест нитей не должен смещаться от нити.

1. При установке на лимбе ориентирного устройства нулевого отсчета визирная ось трубы и оптическая ось камеры должны лежать в одной плоскости.

Сняв с фотокамеры рамку с матовым стеклом, закрепляют на прикладной рамке юстировочное устройство. Перемещая рамку установочными винтами, добиваются, чтобы концевые штрихи стеклянной пластинки точно прошли через центры координатных меток прикладной рамки фотокамеры (штрихи и мерки рассматривают через лупу юстировочного устройства). Нивелируют инструмент и устанавливают по горизонтальному кругу отсчет, равный 0. Поворачивая фототеодолит, визируют зрительной трубой на четко видимый отдаленный предмет. Не изменяя положения фототеодолита, наблюдают тот же предмет через оптическую систему лупа - биссектор стеклянной пластинки - объектив камеры, пользуясь его как зрительной трубой. Если лимб установлен правильно, то наблюдаемый предмет находится в биссекторе.

При невыполнении этого условия поворачивают инструмент вокруг оси до тех пор, пока наблюдаемый предмет не войдет в биссектор стеклянной пластинки. Ослабляя закрепительные винты ориентирного устройства, поворачивают ориентирное устройство вращением установочных винтов до тех пор, пока вертикальная нить трубы не будет наведена на тот же предмет, после чего затягивают закрепительные винты.

5. Поверка кассет и фотокамеры на светопроницаемость.

Все кассеты комплекта заряжают пластинками и на некоторое время оставляют на ярком свете, затем пластинки проявляют и фиксируют. Отсутствие затемнения эмульсии на непроявленных пластинках указывает, что кассеты светонепроницаемы.

Чтобы проверить светонепроницаемость фотокамеры, в нее закладывают кассету с фотопластинкой, вытаскивают заслонку и при закрытом объективе на несколько минут выставляют на яркий свет, после чего пластинку проявляют. При исправной камере проявленная пластинка совершенно прозрачна.

К исследованию фототеодолита относится определение:

а) расстояний между координатными метками и контроль правильности их установки;

б) плотности прилегания фотопластинок к прикладной рамке камеры;

в) элементов внутреннего ориентирования камеры.

Определение правильности установки координатных меток и измерение расстояний между ними

Метки должны быть установлены так, чтобы соединяющие их прямые (т.е. координатные оси X и Z) были взаимно перпендикулярны. Кроме того, при установке фототеодолита по уровням ось X должна быть горизонтальной.

Для проверки горизонтальности оси X устанавливают фототеодолит и на расстоянии 50 - 60 м от него ставят вертикально две нивелирные рейки. Рейки должны быть расположены так, чтобы их изображения на снимке оказались вблизи горизонтальных координатных меток.

Вставляют в камеру фототеодолита заряженную кассету, вынимают из нее заслонку, отпускают прижимную рамку и нивелируют инструмент.

При помощи нивелира получают по рейкам отсчеты, соответствующие горизонту объектива камеры. Эти отсчеты фиксируют на рейках марками, которые представляют собой полоски черной бумаги шириной в 3 см. Затем фотографируют рейки. Полученный негатив устанавливают на стереокомпаратор, ориентируют по оси X и измеряют координаты z марок.

Если координаты обеих марок равны, т. е. z1 = z2 ось X горизонтальна. Так как при этом марки расположены на одном горизонте с объективом камеры, то координаты z1.2 марок равны координате z0 главной точки снимка, т. е.

z1 = z2 = z0

Если z1 - z2 ≤ 0,02 мм, то координатную метку, расположенную у марки с большим z следует передвинуть на величину разности z1 - z2 по направлению к марке.

Чтобы проверить взаимную перпендикулярность координатных осей, необходимо получить пластинку с плотным прилеганием к прикладной рамке. С этой целью исследуемую фотокамеру устанавливают объективом вниз и перед объективом помещают лист белой бумаги. На плоскость прикладной рамки в темноте укладывают фотопластинку эмульсией вниз. Пластинку прижимают толстым плоским (≈ 10 мм) стеклом или металлической пластинкой того же формата. Камеру сверху закрывают плотной светонепроницаемой тканью, снимают крышку объектива и некоторое время яркой лампой освещают бумагу; таким путем экспонируют две-три пластинки.

Проявленные и отфиксированные пластинки поочередно устанавливают на стереокомпаратор, ориентируют по меткам оси X и измеряют координаты всех четырех координатных меток. Определяют разность координат x на вертикальных метках. Если х3 - x4 ≤ 0,02 мм, условие перпендикулярности считается соблюденным; в противном случае перпендикулярность восстанавливают смещением одной из меток вдоль оси X на величину разности х3 - x4. После этого вычисляют расстояния , , , , L0, L01; за эталон принимают пластинку с наименьшими расстояниями.

, , ,  - полученные при исследованиях фототеодолитов величины соответствующих расстояний для случая плотного прижима фотопластинки к прикладной рамке фотокамеры,

L0, L01 - расстояния между горизонтальными и вертикальными метками, известные из исследования фототеодолита.

Исследование плотности прилегания фотопластинки к прикладной рамке

Неплотное прилегание («неприжим») фотопластинки к прикладной рамке вызывает дополнительные ошибки, поэтому оно должно быть по возможности устранено. Основные причины «неприжима»: неисправность кассеты, ослабление пружин прижимного устройства камеры, кривизна фотографических пластинок.

Неисправность кассеты чаще всего выражается в погнутностн (внутри кассеты) угольников и подвижных лапок, а также в ослаблении пружин. Для проверки пружин в кассету вкладывают фотопластинку и, утапливая и отпуская ее, устанавливают, достаточно ли плотно пластинка прилегает к угольникам и «лапкам». Затем при температуре, отличающейся не более чем на 5° от той, при которой получены эталонные снимки, делают серию из 24 снимков. На снимках измеряют расстояние L между координатными метками оси X и сравнивают их с эталонным значением L0. Если разность L - L0 не превышает 0,1 мм, то прижимное устройство действует удовлетворительно.

Определение элементов внутреннего ориентирования камеры

Значение фокусного расстояния камеры фототеодолита, определенное при его изготовлении, впечатывают в фотопластинки при их экспонировании. Координатные метки камеры при ее изготовлении устанавливают так, что координаты ха, z0 главной точки практически равны нулю. Однако со временем, в силу разного рода причин, элементы внутреннего ориентирования камеры могут изменяться, что требует их контрольного определения.

Способ определения заключается в следующем:

Рис. 50.

Фототеодолит устанавливают на штатив и выводят пузырьки уровней на середину. Наблюдая изображение местности на матовом стекле, ориентируют фототеодолит таким образом, чтобы в поле зрения было видно четко не менее трех местных предметов, (например, тригонометрические пункты, дымовые трубы, столбы и т.д.). Два из этих предметов и с, рис. 50) должны быть расположены вблизи краев снимка, а третий b - возможно ближе к середине. Расстояние до выбранных предметов должно быть порядка 2 - 4 км. Проверив правильность установки уровней, фотографируют выбранные предметы на три-четыре пластинки, замеряют высоту инструмента и отмечают на земле положение объектива. Над этой точкой устанавливают теодолит так, чтобы высота его была равна высоте установки фототеодолита (с ошибкой не более 3 см), и измеряют горизонтальные (φ, φ') и вертикальные (βa, βb, βc) углы на выбранные предметы. Углы должны быть измерены с точностью не менее ±5".

Полученные негативы исследуют на «неприжим». Негативы, для которых абсолютные; значения разностей Δl1 - Δl2 и Δl3 - Δl4 превышают 0,03 мм, должны быть забракованы. На отобранных для определения элементов ориентирования негативах измеряют координаты х и z точек а, b, с, после чего вычисляют fк, х0 и z0 по приведенным ниже формулам:

,                                                           (1)

где

.                                                (2)

В свою очередь, для вычислений по формулам (2) используют равенства

                                                         (3)

При ε < 3° отрезок Δ вычисляют по формуле:

Δ = εdctgφ - ε2d = εd'ctgφ' - ε2d'.

Фокусное расстояние камеры, полученное по снимкам с «неприжимом», следует уменьшить на величину поправки δf, вычисленной по формуле

,

где L0 - стандартное значение расстояния между центрами марок по оси X.

ΔL = L L0

где L - полученное расстояние между центрами марок по оси Х.

За окончательный результат принимают среднее арифметическое из всех значений элементов ориентирования, полученных по каждому снимку.

Для контроля сравнивают координату главной точки с ее значением, полученным ранее при поверке правильности установки координатных меток.

Средние квадратические ошибки элементов ориентирования определяют по уклонениям от арифметической середины

,

где v - отклонение одного определения от среднего арифметического;

п - число определении.

Для камер с fк =190 мм средние квадратические ошибки определения элементов внутреннего ориентирования должны удовлетворять следующим условиям:

mf ≤ 0,04 мм;  ≤ 0,07 мм;  ≤ 0,02 мм.

Пример вычисления элементов внутреннего ориентирования:

а) результаты измерений горизонтальных и вертикальных углов и координат точек снимка

Точки

Горизонтальные углы

Вертикальные углы

z, мм

х. мм

а (труба)

19°03'52" φ

0°59'50"

+ 3,87

-72,93

б (столб)

0 00 00

0°33'16"

+ 2,03

+ 0,03

с (шпиль)

20°16'48" φ

0°31'28"

+ 2,08

+ 78,11

б) вычисление fк, х0 и z0

№ п.п

Величина

Численное значение

№ п/п

Величина

Численное значение

1

d = хв - ха

72,96

14

εdctg φ

+0,258

2

d' = хс - хв

78,08

15

+ ε2d

-

3

d + d'

151,04

16

Δ

+0,258

4

ctg φ

2,89363

17

x0 = xв - Δ

-0,23

S

ctg φ'

2,70625

18

d' + Δ

78,34

0

d' ctg φ'

211,3040

19

φ + ε

20°21'00"

7

d ctg φ

211,1192

20

ctg∙(φ'+ε)

2,69612

8

d' ctg φ' - d ctg φ

+-0,1848

21

f1

211,214

9

tgε

-1-0,001224

22

d - Δ

72,70

10

ε

+0°,04'12"

23

φ - ε

18°59'40"

11

ε d' ctg φ

+0,258

24

ctg∙(φ - ε)

2,90513

12

-ε2d'

-

25

f2

211,203

13

Δ

+0,258

26

fк

211,21

Продолжение таблицы

№ п.п

Величина

Численное значение

№ п/п

Величина

Численное значение

27

tgβа

0,017407

36

z'a

+3,89

28

tgβв

0,009677

37

z'b

+2,04

29

tgβс

0,009153

30

fк tgβa

3,677

38

z'c

+2,06

31

fк tgβв

2,044

39

-0,02

32

fк tgβc

1,933

40

-0,01

33

соs(φ - ε)

0,945550

34

cos ε

0,999999

41

+0,02

35

cos(φ' + ε)

0,937586

42

z0

0,00

Поверка базисной рейки. Поверяют правильность установки круглого уровня на рейке и расстояние между марками.

Поверку круглого уровня выполняют обычным способом.

Расстояние между марками рейки можно измерить непосредственно. Оно не должно отличаться от номинальной длины (2 м) более чем на ±0,5 мм. При большой разности в измеренные при помощи базисной рейки расстояния В следует вносить поправки ΔВ

В0 = В + ΔВ;

ΔB = kB,

где В0 - исправленное значение расстояния;

В - измеренное значение расстояния, м;

b - длина базисной рейки;

Δb - разность между фактической и номинальной длинами базисной рейки.

Длина рейки может быть определена также косвенно, путем измерения контрольного базиса длиной =100 м, определенного с точностью порядка 1:5000.

Для поверки над одной из точек контрольного базиса устанавливают и центрируют теодолит, а над другой - базисную рейку, которую ориентируют перпендикулярно к створу измеряемой линии. Затем трижды измеряют теодолитом параллактический угол (шестью повторениями). Значение параллактического угла по одному измерению не должно отличаться от среднего из трех более чем на ±3сс (±1"). По среднему значению параллактического угла, пользуясь специальной таблицей, прилагаемой к базисной рейке, находят измеренное значение Вk и сравнивают его с фактической длиной компаратора В.

Если  не превышает 1:3000, то можно считать, что длина базисной рейки равна 2 м с необходимой степенью точности. Если же оно больше указанной величины, то в измеренные значения вводят поправки ΔВ, как указано выше.

Приложение 19
ПОРЯДОК РАБОТЫ НА ФОТОТЕОДОЛИТНОЙ СТАНЦИИ

На левой и правой точках базиса устанавливают штативы. На левом штативе устанавливают фототеодолит, а на правом - визирную марку. Производят центрирование фототеодолита и марки. Измеряют высоту инструмента. Результаты измерений записывают в полевой журнал. Открывают крышку матового стекла, снимают крышку с объектива и, направив инструмент на объект съемки, рассматривают его изображение на матовом стекле.

Если какая-либо (нижняя или верхняя) часть участка «срезается», то смещением объектива добиваются ее появления в поле зрения. Для съемки всего участка иногда используют два положения объектива (одно для съемки верхней части участка, другое - для нижней). Выбранные положения объектива записывают в журнал.

Фотографирование выполняют в следующем порядке:

1. Закрывают объектив крышкой, отводят прижимное устройство от прикладной рамки камеры и удаляют рамку с матовым стеклом.

2. Вставляют кассету в камеру и вынимают заслонку: поворотом барабанчиков подают рамку вперед, в результате чего под действием пружины пластинка прижимается к прикладной рамке камеры.

3. Определяют выдержку (при помощи экспонометра).

4. На ориентирном устройстве устанавливают отсчет, соответствующий намеченному виду съемки (нормальный, отклоненный влево или вправо).

5. На нумераторе устанавливают номер станции, а на регистраторе - вид съемки (A, AL, AR - соответственно нормальный, отклоненный влево и отклоненный вправо при съемке с левой точки базиса; В, BL, BR - то же, при съемке с правой точки).

6. Ослабив зажимной винт камеры, грубо визируют трубой ориентирного устройства на марку, установленную на правой точке, затем, зажав винт, при помощи микрометренного устройства точно совмещают биссектор зрительной трубы с центром марки.

7. Проверяют правильность установки отсчета и положение уровней; при необходимости положение уровней исправляют и вновь проверяют точность визирования.

8. Производят экспонирование, не нарушая ориентировку инструмента.

9. Отжимают держатель кассеты от камеры, вставляют заслонку кассеты и извлекают кассету из прижимного устройства.

Закончив фотографирование с левой точки, фототеодолит снимают с трегера и переносят на правую точку, а на левой устанавливают визирную марку. Затем в той же последовательности производят съемку с правой точки базиса.

Приложение 20
ОПРЕДЕЛЕНИЕ ЭЛЕМЕНТОВ ПРИВЕДЕНИЯ

При развитии съемочного обоснования и съемочных сетей возникают случаи измерения горизонтальных направлений при внецентренном положении инструмента; или при наличии редукций объектов визирования.

Элементы центрировок и редукций определяют графически на центрировочном листе (форма Т-12).

Определение выполняют с 3-х станций таким образом, чтобы проектирующие плоскости пересекались под углами, близкими к 120 или 60°.

Проектирование центра знака - Ц, оси инструмента - И и визирной цели - ВЦ производится при помощи выверенного теодолита при двух положениях вертикального круга с расстояний несколько больших или равных высоте знака.

Каждое из девяти направлений отмечают четырьмя точками на краях центрировочного листа (двумя точками отмечают направление, полученное при одном круге и двумя - при другом).

Между каждой парой точек намечают среднюю точку. Соединив одноименные средние точки прямыми линиями, получают пересечение проекций направлений из точек стояния теодолита на Ц, И и ВЦ. Если вместо точек в пересечениях получаются треугольники погрешностей, то искомые точки намечают внутри этих треугольников. Стороны треугольников погрешностей не должны быть больше 5 мм при проектировании оси инструмента и центра пункта и 10 мм - при проектировании визирного цилиндра.

Линейные элементы центрировки в метрах lc и редукции lr измеряют на центрировочном листе до миллиметров от точки Ц до И и от Ц до ВЦ.

Угловые элементы центрировки Θс и редукции Θr строят при проекции оси инструмента И и визирной цели ВЦ; измеряют их транспортиром до долей градуса по ходу часовой стрелки от направления на проекцию центра данного пункта до направлений, прочерченных на два других пункта. Угол между направлениями на пункты, полученный как разность графически измеренных направлений, не должен отличаться от угла, измеренного на пункте инструментом, более чем на при l ≤ 10 см, на 1° при 10 ≤ l ≤ 20 см и на 0,5° при l > 20 см.

Форма Т-12

1966 г.

Триангуляция 4 класса. Ряд/сеть Камский объект 7-100 № 37-40-Г. Лист № 42

Графическое определение элементов приведения

(центрировочный лист)

на пункте Белое, пир. 4 кл. б/№                                                «3» августа 1969 г.

на чертеже: 70°30'; 70°00'                                                          из наблюдений: 70°30'

Контрольный угол: Быково - Белое - Сосновка

Элементы центрировки                                                            Элементы редукции

е = 0,070 м                                                                                   е1 = 0,093 м

Θ = 150°00' на пункт Быково                                        Θ = 103°00' для пункта Быково

Θ = 220°30' на пункт Сосновка                                     Θ = l73°00' для пункта Сосновка

Начальное направление на пункт Быково

Направления на ориентирные пункты:

На чертеже:                                                                                 Из наблюдении:

пункт Быково 0"00'                                                                     0°00'

пункт Сосновка 70°30'                                                               70°30'

Ориент. п. № 1 260°00'                                                              260°00'

Ориент. п. № 2 320°00'                                                              320°30'

Рис. 51.

Определение производил Петров                                            Проверил Соколов

Приложение 21
РАЗГРАФКА ПЛАНОВ

Разграфка планов масштабов 1:5000 и 1:2000

М-38-112-(124)

Рис. 52

М-38-М2-(124-д)

1:2000

Рис. 53.

Прямоугольная разграфка с размерам и рамок для масштабов 1:5000 40 × 40 см, для масштабов 1:2000, 1:1000 и 1:500 50 × 50 см

Рис. 54

Приложение 22
Калька высот









Приложение 23

Улица_________________

Дата _____________                                           Исполнитель_________________

Нач. партии__________________

Приложение 24

Улица ________________

Дата___________________                                Исполнитель________________

Нач. партии_________________

Приложение 25

Улица ____________________

Дата____________                                              Исполнитель _______________

Нач. партии_________________

Приложение 26

Улица______________________

Дата._______________                                       Исполнитель__________________

Нач. партии___________________

Приложение 27

Предприятие ____________________

Наименование организации_______________________________

ФОРМУЛЯР ПЛАНШЕТА_____________________



(номенклатура или номер)

масштаб 1:____________

сечение рельефа____________

Полевые работы

1. Вид съемки__________________

2. Площадь съемки______________

3. Система координат____________

4. Система высот_______________

5. Главная геодезическая основа съемки________________________________

__________________________________________________________________

(название и класс пунктов и номера реперов)

6. Метод создания съемочного обоснования_____________________________

___________________________________________________________________

7. Число точек съемочного обоснования

из них: грунтовых и стенных__________

Закладных точек________________

столбов и труб_____________________________________________________

8. Съемку производил с ________________ по __________________197____ г

__________________________________________________________________

(подпись, фамилия, должность)

9. План составил____________________________________________________



(дата, подпись, фамилия)

10. Сводки по рамкам выполнены _____________________________________



(подпись, фамилия)

по северной___________________

проверил________________________

по южной_____________________

проверил________________________

по западной___________________

проверил________________________

по восточной__________________

проверил________________________

11. Корректуру произвел_____________________________________________



(дата. подпись, фамилия, должность)

12. Работу и материалы принял с оценкой ____________________начальник

экспедиции, (партии)_________________________________________________



(дата, подпись, фамилия)

13. Заключение ОТК _______________о приемке полевых работ___________

__________________________________________________________________

(дата, подпись, фамилия)

Камеральные работы

14. Вычерчивание плана выполнил____________________________________________



(дата, подпись, фамилия, должность)

15. Корректуру после вычерчивания произвел___________________________



(дата, подпись, фамилия, должность)

16. принял с оценкой качества черчения_________________________________



(дата, подпись, фамилия, должность)

17. Заключение ОТК __________________о качестве и выпуске плана_______

___________________________________________________________________

(дата, подпись, фамилия, должность)

18. Выпуск разрешаю________________________________________________



(начальник экспедиции)




Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
