Приказ Министерства информационных технологий и связи РФ от 22 августа 2006 г. N 107

Об утверждении правил применения абонентских радиостанций сетей подвижной радиосвязи стандарта TETRA

В соответствии со статьей 41 Федерального закона от 07.07.2003 г. N 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, N 28, ст. 2895) и пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13.04.2005 г. N 214 (Собрание законодательства Российской Федерации, 2005, N 16, ст. 1463) приказываю:

1. Утвердить прилагаемые правила применения абонентских радиостанций сетей подвижной радиосвязи стандарта TETRA.

2. Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

3. Контроль за исполнением настоящего приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Б.Д. Антонюка.



Министр                            Л.Д. Рейман



Зарегистрировано в Минюсте РФ 4 сентября 2006 г.

Регистрационный N 8195

Правила применения абонентских радиостанций сетей подвижной радиосвязи стандарта TETRA



I. Общие положения

II. Требования к применению абонентских радиостанций сетей стандарта TETRA

III. Требования к абонентским радиостанциям

Приложение 1 Пользовательская скорость передачи данных в канальном режиме

Приложение 2 Требования к параметрам радиоинтерфейсов Um и Ud сети стандарта TETRA

Приложение 3 Требования к параметрам мощности передатчика абонентской радиостанции сети стандарта TETRA

Приложение 4 Требования к параметрам побочных излучений абонентской радиостанции сети стандарта TETRA

Приложение 5 Требования к параметрам регулировки мощности абонентской радиостанции сети стандарта TETRA в режиме ТМО

Приложение 6 Требования к параметрам мощности, излучаемой в неактивном состоянии передатчика

Приложение 7 Требования к параметрам уровней излучения абонентской радиостанции сети стандарта TETRA в соседних каналах, обусловленным модуляцией

Приложение 8 Требования к параметрам уровней излучения абонентской радиостанции сети стандарта TETRA в соседних каналах, обусловленным переходными процессами в передатчике

Приложение 9 Требования к параметрам уровней излучения в соседних каналах во время передачи в канале линеаризации

Приложение 10 Требования к параметрам устойчивости абонентских радиостанций сетей стандарта TETRA к климатическим воздействиям

Приложение 11 Требования к параметрам устойчивости абонентских радиостанций сетей стандарта TETRA к механическим воздействиям

Приложение 12 Классы абонентских радиостанций сетей стандарта ТЕТRА по характеристикам приема

Список используемых сокращений

I. Общие положения

1. Правила применения абонентских радиостанций сетей подвижной радиосвязи стандарта TETRA (далее - Правила) разработаны в соответствии со статьей 41 Федерального закона от 07.07.2003 N 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, N 28, ст. 2895, N 51 ч. 1, ст. 5038; 2004, N 35, ст. 3607, N 45, ст. 4377; 2005, N 19, ст. 1752) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

2. Правила устанавливают обязательные требования к абонентским радиостанциям сетей подвижной радиосвязи стандарта TETRA (далее - абонентские радиостанции сетей стандарта TETRA), применяемым в сети связи общего пользования и технологических сетях связи в случае их присоединения к сети связи общего пользования.

3. Абонентские радиостанции, применяемые в сетях подвижной радиосвязи стандарта TETRA (далее - сеть стандарта TETRA), подлежат обязательному подтверждению соответствия в форме декларирования.

4. Абонентские станции применяются в полосах радиочастот, разрешенных для использования государственной комиссией по радиочастотам.

II. Требования к применению абонентских радиостанций сетей стандарта TETRA

5. Абонентские радиостанции сетей стандарта TETRA поддерживают основной режим транкинговой связи (ТМО) - радиоинтерфейс Um.

6. Абонентские радиостанции сетей стандарта TETRA, кроме режима связи ТМО, поддерживают следующие режимы связи:

1) режим прямой связи (DMO) - радиоинтерфейс Ud. В режиме DMO абонентские радиостанции (DM-MS) применяются при условии выделения полос радиочастот Государственной комиссией по радиочастотам и присвоении (назначении) радиочастот или радиочастотных каналов Федеральным агентством связи, отличных от присвоенных частот в режиме связи ТМО;

2) режим двойного наблюдения (DW-MS);

3) режим DMO-шлюза (DM-GATE);

4) режим DMO-ретранслятора (DM-REP). DMO-ретранслятор может быть трех типов: DMO-ретранслятор типа 1А (DM-REP1A); DMO-ретранслятор типа 1B (DM-REP1B); DMO-ретранслятор типа 2 (DM-REP2).

7. Абонентская радиостанция сети стандарта TETRA в режиме ТМО поддерживает дуплексный и двухчастотный симплексный режимы работы радиостанции.

8. Абонентская радиостанция сети стандарта TETRA в режиме DMO поддерживает симплексный и двухчастотный симплексный режимы работы радиостанции.

9. Разнос частот между соседними радиочастотными каналами приведен в Приложении 2.

10. Каждая несущая частота обеспечивает передачу и прием 4 каналов передачи речи, данных или служебных сигналов управления.

11. Абонентская радиостанция сети стандарта TETRA в режимах связи ТМО и DMO обеспечивает следующие типы вызовов: индивидуальный, групповой, экстренный, широковещательный.

12. Абонентская радиостанция сети стандарта TETRA в режиме связи ТМО обеспечивает, кроме перечисленных в пункте 11 типов вызовов, телефонный вызов.

13. Абонентская радиостанция сети стандарта TETRA обеспечивает индивидуальный и экстренный вызовы в дуплексном либо двухчастотном симплексном режимах работы.

14. Абонентская радиостанция сети стандарта TETRA обеспечивает групповой и широковещательный вызовы в двухчастотном симплексном режиме работы.

15. Абонентская радиостанция сети стандарта TETRA обеспечивает телефонный вызов в дуплексном режиме работы.

16. Абонентская радиостанция сети стандарта TETRA обеспечивает передачу данных следующих типов: статусные и короткие сообщения (SDS); текстовые сообщения. Статусные и короткие сообщения передаются в основном канале управления (МССН) сети стандарта TETRA. Текстовые сообщения передаются в канальном или пакетном режимах передачи.

17. В сети стандарта TETRA в режимах канальной и пакетной передачи применяется многослотовый режим, для передачи одного потока данных в кадре задействуются несколько (до 4) слотов*.

18. В канальном режиме передачи в сети стандарта TETRA (SwMI) в одном слоте передается:

речевой сигнал в виде цифрового потока со скоростью 7,2 кбит/с (TCH/S);

данные с пользовательскими скоростями 2,4 кбит/с (ТСН/2,4), 4,8 кбит/с (ТСН/4,8) или 7,2 кбит/с (ТСН/7,2).

19. Значения возможных пользовательских скоростей передачи данных в зависимости от количества используемых слотов в канальном режиме при многослотовом режиме передачи данных приведены в Приложении 1 к Правилам.

20. Требования к параметрам радиоинтерфейсов Um и Ud сети стандарта TETRA приведены в Приложении 2 к Правилам.

21. Абонентские радиостанции сети стандарта TETRA по разным критериям делятся на типы и классы. При этом тип или класс абонентской радиостанции по одному критерию не связан с типом или классом абонентской радиостанции по другому критерию.

22. По рабочему диапазону частот абонентские радиостанции сетей стандарта TETRA подразделяются на следующие типы:

однодиапазонные, работающие в одном диапазоне частот;

многодиапазонные, работающие в двух и более диапазонах частот.

23. По режиму работы абонентские радиостанции сетей стандарта TETRA подразделяются на следующие типы:

а) однорежимные, поддерживающие только режим связи ТМО;

б) многорежимные, поддерживающие, кроме режима связи ТМО, один и более из режимов связи, указанных в пункте 6;

в) комбинированные, работающие как в сетях стандарта TETRA, так и в сетях других стандартов.

Требования к параметрам для комбинированных абонентских радиостанций сетей стандарта TETRA, приводимые в Правилах, относятся только к работе абонентских радиостанций сетей стандарта TETRA.

24. Классы абонентских радиостанций сетей стандарта TETRA по мощности передатчика приведены в Приложении 3 к Правилам.

25. По поддержке пакетного режима передачи данных абонентские радиостанции сети стандарта TETRA подразделяются на два типа: поддерживающие пакетный режим передачи данных, не поддерживающие пакетный режим передачи данных.

26. Абонентские радиостанции сетей стандарта TETRA подразделяются на два типа: носимые, возимые.

27. По устойчивости к воздействиям климатических факторов внешней среды абонентские радиостанции классифицируются по группам, приведенным в таблице 1 Приложения 10 к Правилам.

27.1. Абонентские радиостанции сетей стандарта TETRA сохраняют работоспособность в нормальных условиях (НУ).

Нормальные условия - условия, определенные как: температура внешней среды от 15°С до 35°С; относительная влажность от 45% до 75%; атмосферное давление от 650 до 800 мм рт. ст.; напряжение электропитания - номинальное.

27.2. Абонентские радиостанции сетей стандарта TETRA сохраняют работоспособность при экстремальных условиях (ЭУ).

Экстремальные условия - условия одновременного воздействия рабочей повышенной (пониженной) температуры, приведенной в таблице 1, и повышенного (пониженного) напряжения электропитания.

28. По структуре радиоканала абонентские радиостанции сетей стандарта TETRA подразделяются на абонентские радиостанции, поддерживающие только однослотовый режим работы, и абонентские радиостанции, поддерживающие однослотовый и многослотовый режимы работы.

29. Классы абонентских радиостанций сетей стандарта TETRA по характеристикам приема приведены в Приложении 12 к Правилам.

30. Абонентская радиостанция сети стандарта TETRA подключается к оконечному оборудованию пользователей через интерфейс (интерфейсы) периферийного оборудования (PEI).

III. Требования к абонентским радиостанциям

31. Абонентская радиостанция сети стандарта TETRA имеет серийный номер.

32. Абонентские радиостанции сетей стандарта TETRA обеспечивают выполнение через сеть стандарта TETRA всех процедур посылки и приема вызова, установления, поддержания и окончания соединения с абонентскими радиостанциями других абонентов сети и с абонентами телефонной сети общего пользования.

33. Абонентские радиостанции сетей стандарта TETRA обеспечивают устойчивость установленного соединения без перерывов в передаче и приеме сообщений при перемещениях абонентской радиостанции в пределах зоны обслуживания сети.

34. Требования к уровню побочных излучений (дискретных составляющих и широкополосных шумов) абонентских радиостанций приведены в Приложении 4 к Правилам.

35. Требования к электрическим параметрам абонентских радиостанций сетей стандарта TETRA.

35.1. Требования к параметрам модуляции:

1) среднеквадратичное значение вектора ошибки составляет не более 0,1 в любом пакете;

2) пиковое значение вектора ошибки составляет не более 0,3 на любом символе;

3) амплитуда остаточной несущей С0 составляет не более 5% от амплитуды сигнала на выходе идеального модуляционного фильтра S(k) в любом пакете.

35.2. Значения параметра "Ошибка по частоте" (допустимое отклонение частоты) устанавливаются:

1) в пределах ± 100 Гц для абонентских радиостанций, поддерживающих режим связи ТМО;

2) в пределах ± 1000 Гц при нормальных и экстремальных условиях для абонентских радиостанций, поддерживающих режимы работы, указанные в пункте 6;

3) в пределах ± 100 Гц для абонентских радиостанций, поддерживающих режимы работы, указанные в пункте 6, и являющихся "ведомыми" (режим "slave"**), относительно частоты сигнала, принимаемого от "ведущей" (режим "master"***) абонентской радиостанции.

35.3. Требования к параметрам мощности передатчика абонентской радиостанции сети стандарта TETRA:

1) отклонению мощности передатчика на интервале полезной части 200 пакетов относительно номинального значения приведены в Приложении 3 к Правилам;

2) уровню регулировки мощности абонентских радиостанций и допустимые отклонения мощности от номинального значения абонентских радиостанций в режиме ТМО при нормальных и экстремальных условиях приведены в Приложении 5 к Правилам;

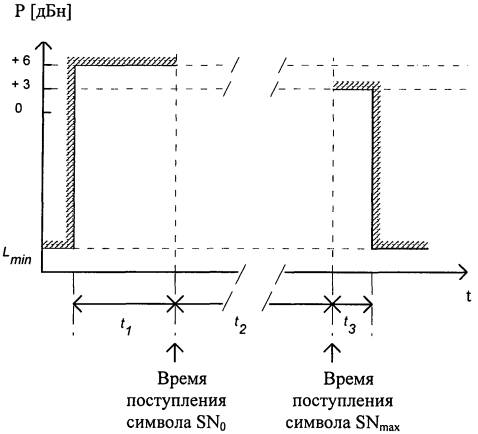

3) огибающей мощности передатчика абонентских радиостанций при нормальных и экстремальных условиях приведены в Приложении 6 к Правилам;

4) мощности, излучаемой в неактивном состоянии передатчика абонентских радиостанций, приведены в Приложении 6 к Правилам.

35.4. Требования к уровням излучений абонентских радиостанций сетей стандарта TETRA в соседних каналах, обусловленные модуляцией, при нормальных и экстремальных условиях приведены в Приложении 7 к Правилам.

35.5. Требования к уровням излучений в соседних каналах, обусловленные переходными процессами в передатчике, приведены в Приложении 8 к Правилам.

35.6. Требования к уровням излучений в соседних каналах во время передачи в канале линеаризации, при нормальных и экстремальных условиях приведены в Приложении 9 к Правилам.

35.7. Требования к ослаблению любой интермодуляционной компоненты сигнала абонентской радиостанции сети стандарта TETRA, работающей с номинальным уровнем мощности согласно ее классу мощности передатчика, измеренное в полосе 30 кГц, составляет не менее 60 дБ.

35.8. Требования к передатчику абонентской радиостанции сети стандарта TETRA, приводимые в пунктах 35.3 - 35.7, относятся к однослотовому и к многослотовому режимам работы при канальной и пакетной передачах.

36. Требования к параметрам устойчивости абонентских радиостанций сетей стандарта TETRA к климатическим воздействиям приведены в таблице 1 Приложения 10 к Правилам.

37. Требования к параметрам устойчивости абонентских радиостанций сетей стандарта TETRA к механическим воздействиям приведены в Приложении 11 к Правилам.

38. При воздействии на абонентские радиостанции сетей стандарта TETRA климатических и механических факторов контролируются следующие параметры:

1) отклонение мощности передатчика от номинального значения;

2) уровни излучения абонентских радиостанций в соседних каналах, обусловленные модуляцией;

3) огибающая мощности;

4) ошибка по частоте.

39. Требования пунктов 32, 33, 34, 35.1, 35.2, 35.3, 35.4 подтверждаются аккредитованной лабораторией (центром).

______________________________

* Под слотом понимается временной интервал внутри кадра, определенный стандартом TETRA.

** В международной практике используется обозначение данного режима работы абонентской радиостанции slave - ведомый.

*** В международной практике используется обозначение данного режима работы абонентской радиостанции master - ведущий.

Приложение 1

Пользовательская скорость передачи данных в канальном режиме

1. Пользовательские скорости передачи данных в канальном режиме в зависимости от количества используемых временных слотов (от 1 до 4) приведены в таблице 1.

Таблица 1

Пользовательская скорость передачи данных, кбит/с

1

2

3

4

7,2

14,4

21,6

28,8

4,8

9,6

14,4

19,2

2,4

4,8

7,2

9,6

Приложение 2

Требования к параметрам радиоинтерфейсов Um и Ud сети стандарта TETRA

В режиме связи ТМО сети стандарта TETRA используется радиоинтерфейс Um.

В режиме связи DMO сети стандарта TETRA используется радиоинтерфейс Ud.

Полосы частот: 380 - 400 МГц; 410 - 430 МГц; 450 - 470 МГц.

Дуплексный разнос частот: 10 МГц.

Разнос частот между соседними радиоканалами - 25 кГц.

Передача информации в радиоканале - цифровая.

Тип модуляции несущей - дифференциальная квадратурная фазовая манипуляция с приращением фазы на интервале модуляционного символа, кратным пи/4 (пи/4-DQPSK).

Скорость модуляции - 36 кбит/с.

Информационная скорость в одном канале - 7,2 кбит/с.

Информационная скорость кадра - 28,8 кбит/с.

Скорость передачи цифрового потока в одном радиоканале - 36 кбит/с.

Способ разделения каналов - частотно-временной.

Метод уплотнения каналов на одной несущей - многостанционный доступ с временным разделением каналов (TDMA).

Число временных каналов на одной несущей - 4.

Помехоустойчивое кодирование - реализовано в виде 4 процедур: блочное кодирование, сверточное кодирование, перемежение, скремблирование.

Приложение 3

Требования к параметрам мощности передатчика абонентской радиостанции сети стандарта TETRA

1. Классификация мощности передатчика абонентской радиостанции сети стандарта TETRA в режимах ТМО и DMO-шлюза (радиоинтерфейс Um) и номинальные значения мощности приведены в таблице 1.

Таблица 1

Класс мощности передатчика

Номинальное значение мощности, дБм (Вт)

1

45,0 (30,0)

1L

42,5 (17,5)

2

40,0 (10,0)

2L

37,5 (5,6)

3

35,0 (3,0)

3L

32,5 (1,8)

4

30,0 (1,0)

4L

27,5 (0,56)



2. Классификация мощности передатчика абонентской радиостанции сети стандарта TETRA в режиме DMO и номинальные значения мощности приведены в таблице 2.

Таблица 2

Класс мощности передатчика

Номинальное значение мощности, дБм (Вт)

2

40,0 (10,0)

2L

37,5 (5,6)

3

35,0 (3,0)

3L

32,5 (1,8)

4

30,0 (1,0)

4L

27,5 (0,56)

5

25,0 (0,3)

5L

22,5 (0,18)



3. Классификация мощности передатчика абонентской радиостанции сети стандарта TETRA в режимах DMO-ретранслятора и DMO-шлюза (радиоинтерфейс Ud) и номинальные значения мощности приведены в таблице 3.

Таблица 3

Класс мощности передатчика

Номинальное значение мощности, дБм (Вт)

1

45,0 (30,0)

2

40,0 (10,0)

3

35,0 (3,0)

4

30,0 (1,0)



4. Отклонение мощности передатчика на интервале полезной части 200 пакетов относительно номинального значения находится в пределах ± 2 дБ при нормальных условиях и от +3,0 до минус 4,0 дБ при экстремальных условиях, установленного для данного класса мощности передатчика.

Приложение 4

Требования к параметрам побочных излучений абонентской радиостанции сети стандарта TETRA

1. Уровень дискретных составляющих побочных излучений на антенном разъеме абонентской радиостанции на частотах, отстоящих от частоты несущей на 100 кГц и более, в активном режиме не превышает значений, указанных в таблице 1.

Таблица 1

Диапазон частот

Уровень дискретных составляющих побочных излучений, не более, дБм

От 9 кГц до 1 ГГц включительно

-36

Свыше 1 до 4 ГГц включительно

-30



2. Уровень широкополосных шумов на антенном разъеме или от корпуса абонентской радиостанции в режимах ТМО и DMO-шлюза (радиоинтерфейс Um) в активном режиме на частотах, отстоящих от частоты несущей на 100 кГц и более, не превышает максимально допустимых значений, указанных в таблице 2.

Таблица 2

Расстройка относительно частоты несущей, кГц

Максимально допустимый уровень широкополосных шумов относительно уровня несущей, дБн

Мощность до 1 Вт включительно (класс 4)

Мощность 1,8 или 3 Вт (класс 3L или 3)

Мощность более 5,6 Вт (класс 2L)

От 100 до 250 включительно

-75

-78

-80

Свыше 250 до 500 включительно

-80

-83

-85

Свыше 500 до frb включительно

-80

-85

-90

Свыше frb

-100

-100

-100

Примечания:

1. frb - расстройка относительно частоты несущей, соответствующая ближайшей границе диапазона частот приема, но не более 5 МГц.

2. Допускаются абсолютные значения широкополосных шумов ниже минус 55 дБм для частот расстройки до frb и минус 70 дБм - свыше frb.



3. Уровень широкополосных шумов на антенном разъеме или от корпуса абонентской радиостанции сети стандарта TETRA в режиме DMO в активном режиме на частотах, отстоящих от частоты несущей на 100 кГц и более, не превышает максимально допустимых значений, указанных в таблице 3.

Таблица 3

Расстройка относительно частоты несущей, кГц

Максимально допустимый уровень широкополосных шумов относительно уровня несущей, дБн

Мощность до 1 Вт включительно (класс 4)

Мощность 1,8 или 3 Вт (класс 3L или 3)

Мощность более 5,6 Вт (класс 2L)

От 100 до 250 включительно

-75

-78

-80

Свыше 250 до 500 включительно

-80

-83

-85

Свыше 500

-80

-85

-90

Примечания:

1. В случае, если абонентская радиостанция передает на частоте, предназначенной для DMO, находящейся внутри  диапазона передачи ТМО, предел минус 100 дБн для расстройки относительно частоты несущей свыше frb применяется симметрично по обе стороны диапазона передачи ТМО.

2. Для других случаев предел минус 100 дБн применяется за пределами диапазона fx, включающего частоты передачи, плюс защитный интервал 5 МГц по обе стороны полосы передачи.

3. frb - расстройка относительно частоты несущей, соответствующая ближайшей границе диапазона частот приема ТМО, но не более 5 МГц.

4. Допускаются абсолютные значения широкополосных шумов ниже минус 55 дБм для частот расстройки до frb и минус 70 дБм - свыше frb.



4. Уровень широкополосных шумов на антенном разъеме или от корпуса абонентской радиостанции в режимах DM-REP и DM-GATE (радиоинтерфейс Ud) в активном режиме на частотах, отстоящих от частоты несущей на 100 кГц и более, не превышает максимально допустимых значений, указанных в таблице 4.

Таблица 4

Расстройка относительно частоты несущей, кГц

Максимально допустимый уровень широкополосных шумов относительно уровня несущей, дБн

Мощность до 1 Вт (класс 4)

Мощность 3 Вт (класс 3)

Мощность 10 и 30 Вт (классы 2 и 1)

От 100 до 250 включительно

-75

-78

-80

Свыше 250 до 500

-80

-83

-85

Свыше 500

-80

-85

-90

Примечания:

1. В случае, если абонентская радиостанция передает на частоте, предназначенной для DMO, находящейся внутри  диапазона передачи ТМО, предел минус 100 дБн для расстройки относительно частоты несущей свыше frb применяется симметрично по обе стороны диапазона передачи ТМО.

2. Для других случаев предел минус 100 дБн применяется за пределами диапазона fx, включающего частоты передачи, плюс защитный интервал 5 МГц по обе стороны полосы передачи.

3. frb - расстройка относительно частоты несущей, соответствующая ближайшей границе диапазона частот приема ТМО, но не более 5 МГц.

4. Допускаются абсолютные значения широкополосных шумов ниже минус 55 дБм для частот расстройки до frb и минус 70 дБм - свыше frb.



5. Уровень дискретных составляющих побочных излучений от корпуса абонентской радиостанции сети стандарта TETRA в активном режиме на частотах, отстоящих от частоты несущей на 100 кГц и более, не превышает значений, указанных в таблице 5.

Таблица 5

Диапазон частот

Уровень дискретных составляющих побочных излучений, не более, дБм

От 30 МГц до 1 ГГц включительно

-36

Свыше 1 до 4 ГГц включительно

-30



6. Уровень дискретных составляющих побочных излучений на антенном разъеме абонентской радиостанции сети стандарта TETRA в режиме приема (при отсутствии передачи) не превышает значений, указанных в таблице 6.

Таблица 6

Диапазон частот

Уровень дискретных составляющих побочных излучений, не более, дБм

От 9 кГц до 1 ГГц включительно

-57

Свыше 1 до 4 ГГц включительно

-47



7. Уровень дискретных составляющих побочных излучений от корпуса абонентской радиостанции сети стандарта TETRA в режиме приема (при отсутствии передачи) не превышает значений, указанных в таблице 7.

Таблица 7

Диапазон частот

Уровень дискретных составляющих побочных излучений, не более, дБм

От 30 МГц до 1 ГГц включительно

-57

Свыше 1 до 4 ГГц включительно

-47

Приложение 5

Требования к параметрам регулировки мощности абонентской радиостанции сети стандарта TETRA в режиме ТМО

1. Параметры регулировки мощности абонентской радиостанции сети стандарта TETRA в режиме ТМО и соответствующие им номинальные уровни мощности приведены в таблице 1.

Таблица 1

Уровень регулировки мощности

Номинальный уровень мощности, дБм

1

45

2

40

3

35

4

30

5

25

6

20

7

15



2. Возможные уровни регулировки мощности абонентской радиостанции сети стандарта TETRA начинаются с уровня 7 с наименьшим уровнем мощности 15 дБм и заканчиваются уровнем регулировки мощности с номинальным уровнем мощности, соответствующим классу мощности передатчика абонентской радиостанции, указанным в Приложении 3 к Правилам.

3. Отклонение мощности передатчика абонентской радиостанции сети стандарта TETRA от номинального значения, соответствующего любому возможному уровню регулировки мощности ниже номинального значения для данного класса мощности передатчика, находится в пределах ± 2,5 дБ при нормальных условиях.

4. При нормальных условиях, разность между уровнями мощности, соответствующими соседним уровням регулировки, находится в пределах (5,0 ± 2,5) дБ и (2,5 ± 2,5) дБ для первого шага регулировки мощности абонентской радиостанции, имеющих номинальный уровень мощности с индексом L.

5. При экстремальных условиях, отклонение уровня мощности передатчика от номинального уровня, соответствующего минимальному уровню регулировки мощности, находится в пределах ± 4,0 дБ.

Приложение 6

Требования к параметрам мощности, излучаемой в неактивном состоянии передатчика

1. Мощность, излучаемая в неактивном состоянии передатчика.

1.1 Огибающая мощности передатчика абонентской радиостанции сети стандарта TETRA должна находиться в пределах временной маски, приведенной на рисунке 1.

Примечания:

1. Интервал t1 начинается с момента включения передатчика в начале первого пакета и заканчивается моментом поступления символа SN0.

2. Интервал t2 начинается с момента поступления символа SN0 и заканчивается моментом поступления символа SNmax.

3. Интервал t3 начинается с момента поступления символа SNmax последнего пакета и заканчивается моментом завершения переходных процессов при выключении передатчика.



Рис. 1. Временная маска огибающей мощности передатчика

1.2 Для абонентской радиостанции сети стандарта TETRA в режимах ТМО и DMO-шлюза (радиоинтерфейс Um):

уровень мощности, излучаемой в неактивном состоянии передатчика (Lmin) не превышает минус 70 дБн (или минус 36 дБм);

значения временных параметров t1, t2 и t3 приведены в таблице 1.

Таблица 1

Тип пакета

Количество интервалов длительности символа

t1

t2

t3

Control uplink

16

103

15

Normal uplink

16

231*

15



1.3 Для абонентской радиостанции сети стандарта TETRA в режимах DMO и DMO-ретранслятора (радиоинтерфейс Ud):

уровень мощности, излучаемой в неактивном состоянии передатчика (Lmin) не превышает минус 70 дБн (или минус 36 дБм);

значения временных параметров t1, t2 и t3 приведены в таблице 2.

1.4 Для абонентской радиостанции в режиме DMO-шлюза (радиоинтерфейс Ud):

уровень мощности, излучаемой в неактивном состоянии передатчика (Lmin) не должен превышать минус 40 дБн (или минус 36 дБм);

значения временных параметров t1, t2 и t3 приведены в таблице 2.

______________________________

* Для однослотового режима работы.

Таблица 2. Значения временных параметров t1, t2 и t3 для АС в режимах DMO, DMO-ретранслятора и DMO-шлюза

Тип пакета

Количество интервалов длительности символа

t1

t2

t3

Normal

16

235

15

Приложение 7

Требования к параметрам уровней излучения абонентской радиостанции сети стандарта TETRA в соседних каналах, обусловленным модуляцией

1. Уровни излучения абонентской радиостанции сети стандарта TETRA в соседних каналах, обусловленные модуляцией, не превышают максимальных значений, приведенных в таблицах 1 (для абонентских радиостанций классов мощности передатчика 4, 4L, 5 и 5L) и 2 (для абонентских радиостанций всех остальных классов мощности передатчика).

2. Уровни излучения абонентской радиостанции в соседних каналах, обусловленные модуляцией, характеризуются средним уровнем мощности, измеренным на интервале полезной части пакета на частотах ± 25; ± 50; ± 75 кГц относительно частоты несущей передатчика.

Таблица 1

Расстройка относительно частоты несущей, кГц

Максимально допустимый уровень излучения в соседних каналах, дБн

Нормальные условия

Экстремальные условия

±25

-55

-45

±50

-70

-60

±75

-70

-60

Таблица 2

Расстройка относительно частоты несущей, кГц

Максимально допустимый уровень излучения в соседних каналах, дБн

Нормальные условия

Экстремальные условия

±25

-60

-50

±50

-70

-60

±75

-70

-60



3. Абсолютные значения уровней излучения абонентской радиостанции сети стандарта TETRA в соседних каналах, обусловленные модуляцией, не превышают значения минус 36 дБм.

Приложение 8

Требования к параметрам уровней излучения абонентской радиостанции сети стандарта TETRA в соседних каналах, обусловленным переходными процессами в передатчике

1. Уровни излучения в соседних каналах, обусловленные переходными процессами в передатчике, не должны превышать минус 45 дБн для абонентских радиостанций сетей стандарта TETRA классов мощности 4, 4L, 5 и 5L и минус 50 дБн для абонентских радиостанций сетей стандарта TETRA всех остальных классов мощности.

2. Уровни излучения в соседних каналах, обусловленные переходными процессами в передатчике, характеризуются средним уровнем мощности, измеренным в пределах интервалов t1 и t3, согласно рисунку 1 Приложения 6 к Правилам, на частотах ± 25 кГц относительно частоты несущей.

3. Абсолютные значения уровней излучения абонентских радиостанций сетей стандарта TETRA в соседних каналах, обусловленные модуляцией, не должны превышать значения минус 36 дБм.

4. Данное требование не распространяется на передачу в каналах линеаризации, указанных в Приложении 9 к Правилам.

Приложение 9

Требования к параметрам уровней излучения в соседних каналах во время передачи в канале линеаризации

1. Сумма временных периодов на интервале передачи пакета линеаризации в канале CLCH (для абонентских радиостанций сетей стандарта TETRA в режимах ТМО и DMO-шлюза (радиоинтерфейс Um)) либо в канале LCH (для абонентских радиостанций сетей стандарта TETRA в режимах DMO, DMO-ретранслятора и DMO-шлюза (радиоинтерфейс Ud)), в пределах которых уровень излучения абонентской радиостанции сети стандарта TETRA в соседних каналах на частотах ± 25 кГц относительно частоты несущей передатчика превышает минус 45 дБн, не превышает 1 мс при нормальных и экстремальных условиях.

2. Максимальный уровень излучения в соседних каналах не превышает минус 30 дБн при нормальных и экстремальных условиях.

Приложение 10

Требования к параметрам устойчивости абонентских радиостанций сетей стандарта TETRA к климатическим воздействиям

1. Абонентские радиостанции сети стандарта TETRA сохраняют работоспособность при климатических воздействиях (пониженных и повышенных рабочих температур), приведенных в таблице 1.

Таблица 1

Группа абонентских радиостанций

Рабочая температура, °С

Пониженная

Повышенная

Первая степень жесткости

Вторая степень жесткости

Группа В3

-10

-10

+55

Группы В4, В5

-25

-40

+55

Группа Н6

+5

-10

+40

Группа Н7

-10

-25

+50

Примечание: Обозначения групп абонентских радиостанций:

1. В3 - возимая, устанавливаемая во внутренних помещениях речных судов;

2. В4 - возимая, устанавливаемая в автомобилях, на мотоциклах, в сельскохозяйственной, дорожной и строительной технике;

3. В5 - возимая, устанавливаемая в подвижных железнодорожных объектах;

4. Н6 - носимая, размещаемая при эксплуатации в одежде или под одеждой абонента, или в отапливаемых наземных и подземных сооружениях;

5. Н7 - носимая, эксплуатируемая на открытом воздухе или в неотапливаемых наземных и подземных сооружениях

Приложение 11

Требования к параметрам устойчивости абонентских радиостанций сетей стандарта TETRA к механическим воздействиям

1. Абонентские радиостанции сети стандарта TETRA работоспособны после транспортирования в упакованном виде при механических воздействиях в виде ударов, длительностью ударного импульса 6 мс при пиковом ударном ускорении 250 м/с2 (25g) и числе ударов в каждом направлении - 4000.

2. Абонентские радиостанции сети стандарта TETRA носимые групп Н6 и Н7 работоспособны после удара вследствие свободного падения с высоты:

1 м для абонентских радиостанций массой до 2 кг;

0,5 м для абонентских радиостанций массой до 5 кг.

3. Абонентские радиостанции сети стандарта TETRA сохраняют работоспособность при воздействии синусоидальной вибрации с характеристиками воздействующего фактора, приведенными в таблице 1.

Таблица 1

Характеристика

Значение воздействующего фактора для абонентских радиостанций группы

В3

В4

В5

Н6

Н7

Диапазон частот, Гц

10 - 70

10 - 100

10 - 70

Амплитуда ускорения, м/с2 (g)

19,6

39,2

19,6



(2)

(4)

(2)

Длительность воздействия, мин

90

Приложение 12

Классы абонентских радиостанций сетей стандарта ТЕТRА по характеристикам приема

1. Абонентские радиостанции сети стандарта TETRA подразделяются на классы по характеристикам приема:

1) абонентская радиостанция класса А обеспечивает заданные значения характеристик приема в статических условиях распространения (STAT) для моделей радиоканала НТ200 и TU50;

2) абонентская радиостанция класса В обеспечивает заданные значения характеристик приема в статических условиях распространения для модели радиоканала TU50;

3) абонентская радиостанция класса Е содержит эквалайзер и обеспечивает заданные значения характеристик приема в статических условиях распространения для моделей радиоканала TU50, НТ200 и EQ200.

Справочно

Список используемых сокращений

1.

CLCH

- Common Linearization Channel - общий канал линеаризации

2.

DMO

- Direct Mode Operation - режим прямой связи

3.

DM-MS

- Direct Mode Mobile Station – абонентская радиостанция, поддерживающая режим DMO

4.

DW-MS

- Dual Watch Mobile Station - абонентская радиостанция в режиме двойного наблюдения

5.

DM-GATE

- Direct Mode GATEway - абонентская радиостанция в режиме DMO-шлюза

6.

DM-REP

- Direct Mode REPeater - абонентская радиостанция в режиме DMO-ретранслятора

7.

DM-REP1A

- Type 1A Direct Mode REPeater – абонентская радиостанция в режиме DMO-ретранслятора типа 1А

8.

DM-REP1B

- Type 1B Direct Mode REPeater – абонентская радиостанция в режиме DMO-ретранслятора типа 1В

9.

DM-REP2

- Туре 2 Direct Mode REPeater – абонентская радиостанция в режиме DMO-ретранслятора типа 2

10.

EQ200

- Equalizer test - модель радиоканала для тестирования эквалайзера

11.

НТ200

- Hilly Terrain - модель радиоканала, имитирующая холмистую местность и скорость перемещения абонентской радиостанции 200 км/ч

12.

LCH

- Linearization Channel - канал линеаризации

13.

МССН

- Main Control Channel - основной канал управления

14.

PEI

- Peripheral Equipment Imterface – интерфейс периферийного оборудования

15.

SDS

- Short Data Service - служба передачи статусных и коротких сообщений

16.

SwMI

- Switching and Management Infrastructure - оборудование подсистемы управления и коммутации

17.

STAT

- STATic - статическая модель радиоканала

18.

TETRA

- Terrestrial Trunked Radio - наземная система транкинговой радиосвязи

19.

ТМО

- Trunked Mode Operation - транкинговый режим работы

20.

TCH/S

- Traffic Channel/Speech - трафик-канал передачи речи

21.

ТСН/2,4

- Traffic Channel/2,4 kbps - трафик-канал передачи данных/2,4 кбит/с

22.

ТСН/4,8

- Traffic Channel/4,8 kbps - трафик-канал передачи данных/4,8 кбит/с

23.

ТСН/7,2

- Traffic Channel/7,2 kbps - трафик-канал передачи данных/7,2 кбит/с

24.

TDMA

- Time Division  Multiple Access – многостанционный доступ с временным разделением каналов

25.

TU50

- Typical Urban area - модель радиоканала, имитирующая городскую застройку и скорость перемещения абонентской радиостанции 50 км/ч

26.

Um

- Радиоинтерфейс, используемый в режиме транкинговой связи

27.

Ud

- Радиоинтерфейс, используемый в режиме прямой связи

28.

пи/4-DQPSK

- пи/4-shifted Differential Quaternary Phase Shift Keying - дифференциальная квадратурная фазовая манипуляция с приращением фазы на интервале модуляционного символа, кратным пи/4




Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
