КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-6.7-77

Разработана трестом Ленинградоргстрой Главленинградстроя *)

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

МОНТАЖ АРМОЦЕМЕНТНЫХ ОБОЛОЧЕК ПОКРЫТИЯ СПОРТЗАЛА

Входит в комплект карт ККТ-4.1-8

Монтаж конструкций каркасно-панельного здания школы серии 2С-02-10

Взамен КТ-4.1-6.7-72

*) 190121, Ленинград, Ф-121, Набережная Мойки, 122.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при монтаже армоцементных оболочек двоякой положительной кривизны размером 3´12 м (марка БК-50).

1.2. Показатели производительности труда

По карте               По ЕНиР

Выработка на 1 чел.-день, оболочек                                     8,6                       -

Затраты труда на одну оболочку, чел.-ч                               0,93                     -

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: закончить монтаж всех конструкций двухэтажной части корпуса «А»; проверить отметки колонн, установленных в зальном помещении корпуса «А»; проверить исправность монтажной оснастки и приспособлений; расположить приспособления и инвентарь согласно схеме организации рабочего места; проверить соответствие оболочек требованиям проекта и ГОСТа.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV разряда (М2) - 1

монтажник конструкций III разряда (М3) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Траверса грузоподъемностью 5,5 т для подъема оболочки

Чертеж МП-166 треста Ленинградоргстрой

1

Отвес

О-600, ГОСТ 7948-71

1

Молоток

ГОСТ 11042-72

2

Щетка стальная

Каталог-справочник ЦНИИТЭстроймаша*), стр. 83

2

Метр стальной складной

ГОСТ 7253-54

2

Рулетка стальная

РС-20, ГОСТ 7502-69

1

Ящик для инструментов

-

1

Лестница приставная высотой 2 м

-

1

*) 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по монтажу армоцементной оболочки выполняют в следующем порядке: выносят отметки поперечной оси здания на ригель рамы; размечают и подготовляют место укладки оболочки; подают и укладывают оболочку в проектное положение; закрепляют оболочку электросваркой и расстроповывают ее.

4.2. Оболочки покрытия спортзала монтируют при помощи башенного крана непосредственно с автотранспорта.

4.3. Первую (маячную) оболочку укладывают на ригель рамы и две базовые колонны, установленные строго по теодолиту. Монтаж маячной оболочки ведут с перекрытия над вторым этажом главного корпуса, а последующих - с ранее уложенных.

Оболочки, установленные в проектное положение, привариваются к колоннам по контуру оголовков и крепятся между собой электросваркой накладных деталей. Электросварочные работы выполняют два электросварщика из другого звена, входящего в состав бригады монтажников.

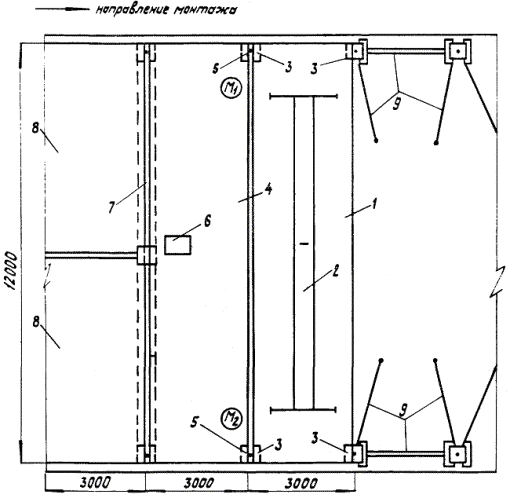

4.4. Организация рабочего места

 - рабочие места монтажников

1 - монтируемая оболочка; 2 - траверса; 3 - колонны; 4 - смонтированная маячная оболочка; 5 - фиксирующие штыри; 6 - ящик с инструментами; 7 - ригель рамы; 8 - плиты перекрытия над вторым этажом; 9 - связи и подкосы временного крепления колонн

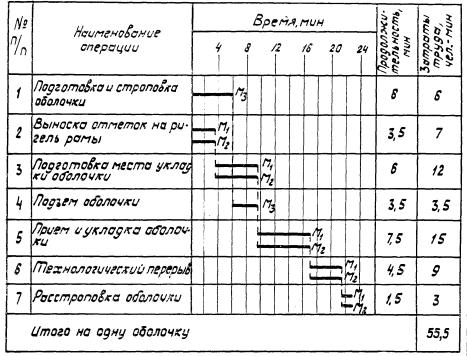

4.5. График трудового процесса

Примечания. 1. В затраты труда включено время на подготовительно-заключительные работы и отдых.

2. Остальное время монтажник М3 занят выполнением работ на приобъектном складе.

4.6. Описание операций

по графику

Наименование операций, их продолжительность*), исполнители и орудия труда; характеристика приемов труда

1

ПОДГОТОВКА И СТРОПОВКА ОБОЛОЧКИ; 6 мин; М3; траверса

Монтажник М3 осматривает оболочку, обращая особое внимание на наличие трещин или околов и надежность заделки монтажных петель. Затем, поочередно отжимая защелки крюков стропа, он заводит крюки в монтажные петли оболочки

2

ВЫНОСКА ОТМЕТОК НА РИГЕЛЬ РАМЫ; 3,5 мин; М1, М2; отвес

Монтажник М1, находясь на перекрытии над вторым этажом, опускает отвес вдоль стойки рамы и передвигает нить отвеса по указанию монтажника М2, следящего за совпадением конуса отвеса с риской поперечной оси на цокольной части здания. Затем монтажник М1 по отвесу выносит риску на ригель рамы второго этажа. Аналогично монтажники М1 и М2 переносят риску на другом конце ригеля рамы

3

ПОДГОТОВКА МЕСТА УКЛАДКИ ОБОЛОЧКИ; 6 мин; М1, М2; метр, щетка, молотки

Монтажники М1 и М2 щетками очищают закладные пластины ригеля рамы (или оголовки колонн), а наплывы бетона сбивают молотками. Для удобства укладки оболочки в проектное положение монтажники, находясь на перекрытии, отмеряют от риски поперечной оси здания на ригеле рамы по 1 см (половину проектной ширины шва) и отмечают границы мест укладки оболочек

4

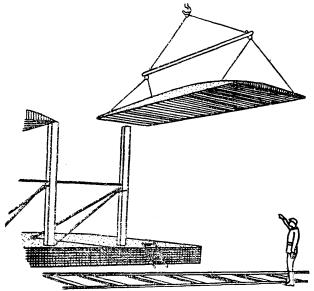

ПОДЪЕМ ОБОЛОЧКИ; 3,5 мин; М3; траверса

По сигналу монтажника М3 машинист крана натягивает строп. Убедившись в надежности строповки и отойдя на безопасное расстояние, монтажник подает команду машинисту крана переместить оболочку к месту монтажа

5

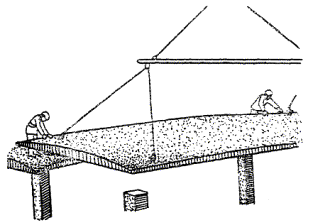

ПРИЕМ И УКЛАДКА ОБОЛОЧКИ; 7,5 мин; М1, М2; траверса

Монтажники М1 и М2 находясь на перекрытии (или на уложенной ранее оболочке), принимают оболочку на высоте 20 - 30 см от опорной поверхности и направляют ее на место укладки. Затем по команде монтажника М1 машинист крана плавно опускает оболочку на ригель рамы и две колонны (при установке маячной оболочки) или на четыре колонны (при установке рядовой оболочки) вплотную к фиксаторам колонн, а монтажники следят за совмещением оболочки с рисками

7

РАССТРОПОВКА ОБОЛОЧКИ; 1,5 мин; М1, М2; траверса

После электросварки закладных деталей машинист крана по команде монтажника М1 ослабляет натяжение стропов траверсы, а монтажники М1 и М2, находясь на оболочке, отжимают замки крюков и расстроповывают оболочку

*) На одну оболочку.

СОДЕРЖАНИЕ

1. Область и эффективность применения карты.. 1

2. Условия и подготовка выполнения процесса. 1

3. Исполнители, предметы и орудия труда. 1

4. Технология процесса и организация труда. 1
