КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-0.3-77

Разработана трестом Ленинградоргстрой Главленинградстроя *

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УСТАНОВКА ЖЕЛЕЗОБЕТОННЫХ РАМ МАССОЙ 4,27 т

Входит в комплект карт ККТ-4.1-8

Монтаж конструкций каркасно-панельного здания школы серии 2С-02-10

Взамен КТ-4.1-0.3-71

* 190121, Ленинград, Ф-121, Набережная Мойки, 122.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при установке рядовых двухпролетных железобетонных рам длиной 6 + 6 м, массой 4,27 т.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, рам

7

-

Затраты труда на одну раму, чел.-ч

1,13

-

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: установить все конструкции нижележащего этажа и закрепить их электросваркой; вынести на перекрытие основные базовые и промежуточные оси; выверить монтажный горизонт с помощью геодезического инструмента; установить базовые рамы в проектное положение и временно закрепить их подкосами за монтажные петли плит перекрытия; разместить в пределах рабочей зоны приспособления, инвентарь и инструменты.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV разряда (М2) - 1

монтажники конструкций III разряда (М3, М4) - 2

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Связь горизонтальная со струбцинами для фиксации верха рамы и временного крепления ее

Чертеж ВН-21-3-65 треста Ленинградоргстрой

2

Строп четырехветвевой самобалансирующийся для подъема рамы

Чертеж ВН-36-2-65 того же треста

1

Отвес-рейка

РЧ-602-76 ЦНИИОМТП*

1

Площадка монтажная

Чертеж 2577.000.000 треста Мосоргстрой**

1

Лом монтажный

ГОСТ 1405-72

3

Молоток

ГОСТ 11042-72

2

Метла

-

1

Ящик для инструментов

-

1

* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

** 113095, Москва, Ж-95, Б. Полянка, 51а.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по монтажу рамы выполняют в следующем порядке: устанавливают поданную на перекрытие раму на нижестоящую; фиксируют положение низа рамы тремя штырями, заделанными в ригелях нижней рамы и вставляемыми в конические отверстия стоек монтируемой рамы; с помощью горизонтальных связей и струбцин устанавливают в проектное положение верх рамы; проверяют вертикальность установленной рамы с помощью отвеса-рейки; сваривают закладные детали рамы.

4.2. Рамы монтируют башенным краном грузоподъемностью 5 т непосредственно с рамовоза.

4.3. Монтаж рядовых рам начинают от наиболее удаленных от крана базовых рам.

Горизонтальные связи снимают после укладки плит перекрытия и сварки вентиляционных блоков, создающих продольную жесткость здания.

4.4. Организация рабочего места

 - рабочие места монтажников

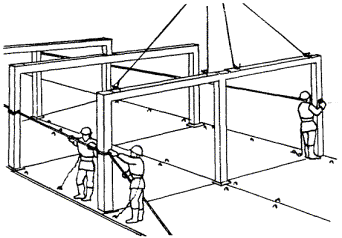

1 - базовая рама; 2 - подкосы; 3 - отвес-рейка; 4 - горизонтальные связи; 5 - струбцины; 6 - установленные рядовые рамы; 7 - монтируемая рядовая рама; 8 - монтажная площадка; 9 - метла; 10 - ломы; 11 - ящик с инструментами

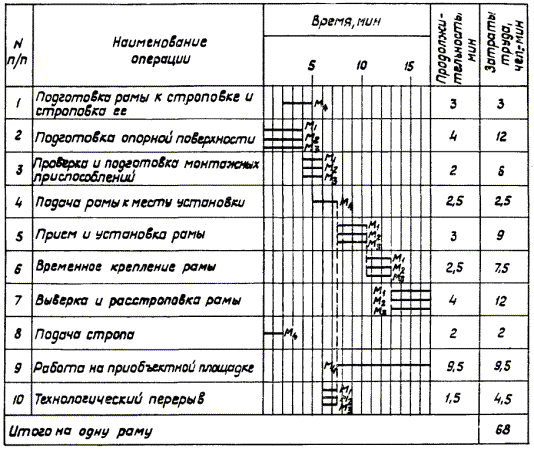

4.5. График трудового процесса

Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.

4.6. Описание операций

по графику

Наименование операций, их продолжительность, * исполнители и орудия труда; характеристика приемов труда

1

2

1

ПОДГОТОВКА РАМЫ К СТРОПОВКЕ И СТРОПОВКА ЕЕ; 3 мин; М4; строп

Монтажник М4 освобождает боковой трос крепления рамы на рамовозе и убирает его ручной лебедкой. Затем, поднявшись на мостик рамовоза, он отжимает защелку крюка и заводит крюк стропа в петлю рамы. Аналогично он заводит крюки во все монтажные петли рамы

2

ПОДГОТОВКА ОПОРНОЙ ПОВЕРХНОСТИ; 4 мин; М1, М2, М3; молотки, метла

Монтажники считают от наплывов бетона и строительного мусора места опирания стоек и проверяют вертикальность фиксирующих штырей, при необходимости отгибая их молотками

4

ПОДАЧА РАМЫ К МЕСТУ УСТАНОВКИ; 2,5 мин; М4; строп

Монтажник М4 подает команду машинисту крана натянуть строп, проверяет надежность строповки и отходит на безопасное расстояние. По его сигналу машинист крана поднимает раму и подает ее к месту установки

5

ПРИЕМ И УСТАНОВКА РАМЫ; 3 мин; М1, М2, М3; ломы

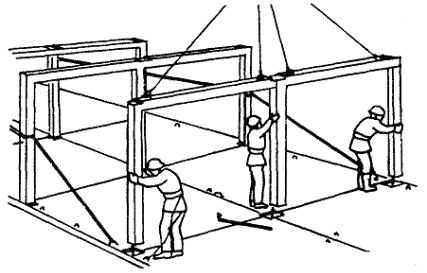

Машинист крана по команде монтажника М1 приостанавливает спуск рамы на расстоянии 20 - 30 см от опорной поверхности, а монтажники М2 и М3, находясь на перекрытии, принимают стойки рамы и наводят отверстия в стойках на фиксирующие штыри нижней рамы. Затем по команде монтажника М1 машинист крана плавно опускает раму

6

ВРЕМЕННОЕ КРЕПЛЕНИЕ РАМЫ; 2,5 мин; М1, М2, М3; горизонтальные связи, струбцины

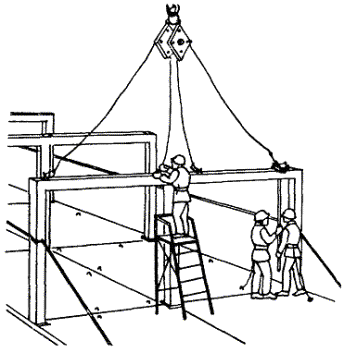

Монтажники М1 и М2 устанавливают струбцины на крайние стойки рамы на высоте 1,7 м от перекрытия и закрепляют их прижимными винтами. Монтажник М3 соединяет свободные концы горизонтальных связей, закрепленных на ранее установленной раме, со струбцинами на монтируемой. Затем монтажники М1 и М2, вращая стяжки горизонтальных связей, устанавливают раму в вертикальное положение и прикрепляют к ее струбцинам горизонтальные связи для крепления следующей рамы

7

ВЫВЕРКА И РАССТРОПОВКА РАМЫ; 4 мин; М1, М2, М3; строп, площадка монтажная, отвес-рейка

Машинист крана ослабляет натяжение стропа, а монтажник М3, находясь на монтажной площадке, расстроповывает раму. В это время монтажник М1 навешивает отвес-рейку на ригель рамы так, чтобы длинная планка плотно прилегала бобышками к стойке, а монтажник М2 проверяет совпадение нити отвеса с контрольной линией на рейке. В случае необходимости монтажники рихтуют раму в вертикальное положение вращением стяжек горизонтальных связей

* На одну раму.
