КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-0.10-77

Разработана трестом Ленинградоргстрой*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

МОНТАЖ БЛОКОВ ШАХТ ЛИФТОВ Л-317

Входит в комплект карт ККТ-4.1-26

Монтаж элементов жилых домов серии 1ЛГ-600А

Взамен КТ

* 190121, Ленинград, Ф-121, Набережная Мойки, 122.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при монтаже башенным краном железобетонных блоков шахт лифтов Л-317.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, блоков

4,5

-

Затраты труда на один блок, чел.

1,8

-

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: закончить монтаж плит перекрытия предыдущего этажа; установить ограждения лестничных маршей и монтажного проема; вынести на перекрытие проектные отметки для установки блока шахты; доставить блок шахты в зону действия башенного крана; установить в блоке шахты рабочий настил для монтажа оборудования лифта; доставить на рабочее место инструменты и приспособления.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник V разряда (М1) - 1

монтажник IV разряда (М2) - 1

такелажник III разряда (Т) - 1

машинист крана V разряда (К) - 1

электросварщик V разряда (Э) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Строп четырехветвевой грузоподъемностью 5 т

ГОСТ 19144-73

1

Рейка- отвес

Чертеж 615.00.00.00 треста Мосоргстрой*

1

Столик-подмости

Чертеж 2577.00.00.00 того же треста

2

Ящик-контейнер стальной объемом 0,3 м3 для раствора

Чертеж 3182.00.00.00 того же треста

1

Лом монтажный

ГОСТ 1405-72

2

Лопата для раствора

ГОСТ 3620-63

2

Ведро для воды

-

2

Кельма

ГОСТ 9533-71

2

Сварочный аппарат

СТЭ-300

1

Комплект инструментов электросварщика

-

1

* 113095, Москва, Ж-95, Б. Полянка, 51а.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по монтажу блоков шахт лифтов выполняют в следующем порядке: подготовляют блок шахты к строповке; снимают крышку проема шахты лифта; подают крюк для строповки блока; стропят блок; устраивают растворную постель; принимают, устанавливают и выверяют блок; расстроповывают блок; устанавливают крышку проема шахты лифта; устанавливают ограждение дверного проема.

4.2. Допустимые отклонения:

а) верха боковых граней блока шахты от вертикали - более 5 мм;

б) верха граней шахты на всю ее высоту - не более 30 мм.

4.3. Организация рабочего места

 - рабочие места монтажников

1 - блок шахты лифта; 2 - столик-стремянка; 3 - рабочий настил; 4 - ящик с инструментами; 5 - ящик с раствором; 6 - лопата; 7 - ведро; 8 - рейка-отвес; 9 - лом; 10 - ограждение дверного проема; 11 - защитная крышка проема шахты лифта

4.4. График трудового процесса

Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.

4.5. Описание операций

по графику

Наименование операций, их продолжительность, * исполнители и орудия труда; характеристика приемов труда

1

2

1

ПОДГОТОВКА БЛОКА К СТРОПОВКЕ; 2 мин; Т; лом, лопата

Такелажник Т осматривает блок шахты лифта, проверяет прочность монтажных петель и наличие закладных деталей, при необходимости очищая их от грязи и наплывов раствора

2, 4

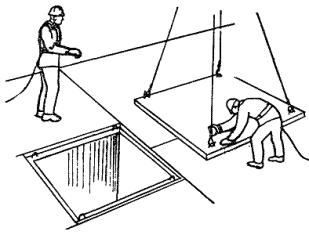

СНЯТИЕ КРЫШКИ С ПРОЕМА ШАХТЫ ЛИФТА; ПОДАЧА КРЮКА ДЛЯ СТРОПОВКИ БЛОКА; М1, М2 - 1 мин; К - 2 мин; строп

Монтажники М1 и М2 стропят крышку монтажного проема. Машинист крана К по команде монтажника М1 поднимает, переносит и опускает крышку монтажного проема на перекрытие. Монтажники М1 и М2 расстроповывают крышку. Затем монтажник М1 дает машинисту крана сигнал подать строп к блоку

3

УСТРОЙСТВО РАСТВОРНОЙ ПОСТЕЛИ; 5 мин; М1, М2; лопаты, кельмы, ящик с раствором, ведро с водой

Монтажники М1 и М2 при необходимости очищают и смачивают водой место опирания блока, затем подают лопатами раствор из ящика (держа при этом лопаты наклонно), раскладывают его по верхним граням блока и разравнивают раствор кельмами. Затем они втапливают в раствор клинья для последующей выверки блока

5

СТРОПОВКА БЛОКА; 1 мин; Т, К; столик-стремянка, строп, лом

Такелажник Т, находясь на столике-стремянке, цепляет крюки стропа сначала за две монтажные петли блока, затем он переставляет столик-стремянку и цепляет крюки стропа за две другие петли блока. Потом он убирает столик-стремянку и отходит от блока на 4 - 5 м

6

ПОДЪЕМ И ПОДАЧА БЛОКА К МЕСТУ УСТАНОВКИ; 3 мин; Т, К; строп

По сигналу такелажника Т машинист крана К приподнимает блок на 20 - 30 см. Убедившись в надежности строповки, такелажник Т подает команду переместить блок к месту установки. Машинист крана К плавно поднимает блок и перемещает его к месту установки

7

ПРИЕМ, УСТАНОВКА И ВЫВЕРКА БЛОКА; 13 мин; М1, М2, К; лом, рейка-отвес, строп

Монтажники М1 и М2 принимают блок на высоте 20 - 30 см над опорной поверхностью и разворачивают его в нужном направлении. По сигналу монтажника М1, машинист крана медленно опускает блок, а монтажники М1 и М2 направляют его на ранее установленный и с помощью ломов совмещают наружные грани блоков. Монтажник М1 проверяет вертикальность установки блока рейкой-отвесом, плотно прижимая ее упорами к выверяемым плоскостям двух смежных стенок. Незначительные отклонения по вертикали монтажник М2 устраняет, осаживая завышенную сторону путем постепенного вытаскивания клиньев, для чего машинист крана К по его сигналу приподнимает, а затем опускает блок

8

РАССТРОПОВКА БЛОКА; 0,5 мин; М1, К; столик-стремянка, строп

Машинист крана К по сигналу монтажника М1 ослабляет натяжение ветвей стропа. Монтажник М1 приставляет столик-стремянку к установленному блоку, поднимается на него и расстроповывает блок, поочередно вынимая крюки из монтажных петель. Убрав столик-стремянку, монтажник М1 подает машинисту крана сигнал поднять строп

9

УСТАНОВКА КРЫШКИ НА ПРОЕМ ШАХТЫ ЛИФТА; 2 мин; М1, М2, К; столик-стремянка, строп

Машинист крана К по команде монтажника М1 направляет строп к крышке проема шахты лифта. Монтажник М2 стропит крышку и дает сигнал машинисту крана К подать крышку к установленному блоку. Монтажник М2, стоя на столике-стремянке, принимает и устанавливает защитную крышку, а затем расстроповывает ее

10

УСТАНОВКА ОГРАЖДЕНИЯ ДВЕРНОГО ПРОЕМА; 0,5 мин; М2

Монтажник М2 устанавливает инвентарное стальное ограждение дверного проема блока. При этом сначала он устанавливает вертикально две боковые вилки, заводит ограждение в проем, а затем, повернув вилки горизонтально, закрепляет ограждение на блоке

12

КРЕПЛЕНИЕ ПРЕДЫДУЩЕГО БЛОКА ЭЛЕКТРОСВАРКОЙ; 21,5 мин; Э; комплект инструментов электросварщика, сварочный аппарат

Электросварщик Э, находясь на лестничной площадке, приваривает петли ранее смонтированного блока к закладным деталям вновь установленного. Причем предварительно электросварщик подгибает молотком петли, чтобы они оказались вплотную к закладным деталям, и зачищает места сварки стальной щеткой. Сварной шов он накладывает по наружному и внутреннему контурам петли, следя за тем, чтобы высота катета была не менее 6 мм

* На один блок шахты лифта.

СОДЕРЖАНИЕ

1. Область и эффективность применения карты.. 1

2. Условия и подготовка выполнения процесса. 1

3. Исполнители, предметы и орудия труда. 1

4. Технология процесса и организация труда. 1
