КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-7.23-77



Разработана трестом Мосоргстрой* и ЦНИБ-Мосстрой Главмосстроя

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

МОНТАЖ ПЛИТ ПЕРЕКРЫТИЙ ЛОДЖИЙ ПЛОЩАДЬЮ до 5 м2



Входит в комплект карт ККТ-4.1-2

Возведение крупноблочных жилых домов серии 1-151/9

Взамен КТ-4.1-7.23-75



* 113095, Москва, Ж-95, ул. Б. Полянка, 51а.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при монтаже башенным краном плит перекрытий лоджий площадью до 5 м2

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, плит

15,4

10,4

Затраты труда на одну плиту, чел.-ч

0,48

0,77

Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет сокращения численного состава звена по сравнению с нормами ЕНиР на одного человека.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо уложить плиты перекрытия монтируемого этажа и установить средние стенки лоджий.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций IV разряда (М1) - 1

монтажник конструкций III "               (М2) - 1

такелажник III разряда                          (Т) - 1

машинист крана V "                              (М) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Строп четырехветвевой грузоподъемностью 7 т

Чертеж 1079 треста Мосоргстрой

1

Лом монтажный

ГОСТ 1405-72

2

Лопата

ГОСТ 3620-63

2

Кельма

ГОСТ 9533-71

2

Ящик-контейнер для раствора

Чертеж 3182 треста Мосоргстрой

1

Ящик для инструментов

-

1

Ведро

-

1

Метла

-

1

Щетка стальная

Каталог-справочник ЦНИИТЭстроймаша*, стр. 83

1

* 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по монтажу плит перекрытия лоджий выполняют в следующем порядке: подготовляют плиту к строповке; стропят и подают ее к месту укладки; устраивают растворную постель; укладывают плиту на растворную постель и расстроповывают ее; подготовляют место укладки следующей плиты.

4.2. Организация рабочего места

- рабочие места монтажников

1 - ломы; 2 - лопаты; 3 - ящик-контейнер с раствором; 4 - ящик с инструментами; 5 - ведро с водой; 6 - метла

4.3. График трудового процесса

4.4. Описание операций

по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1

2

1

ПОДГОТОВКА ПЛИТЫ К СТРОПОВКЕ; 5 мин; Т; стальная щетка

Такелажник проверяет маркировку плиты, состояние ее поверхности, наличие монтажных петель и закладных деталей. При необходимости он очищает их при помощи стальной щетки

2

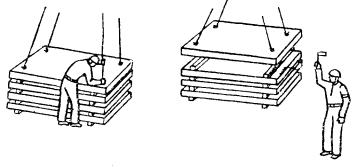

СТРОПОВКА И ПОДАЧА ПЛИТЫ К МЕСТУ УКЛАДКИ; Т - 1,5 мин; М - 2,5 мин; строп

Такелажник стропит плиту крюками четырехветвевого стропа и, отойдя на 4 - 5 м, подает команду машинисту крана приподнять ее на 20 - 30 см. Убедившись в надежности строповки, он подает сигнал машинисту крана поднять и переместить плиту к месту укладки

3

УСТРОЙСТВО РАСТВОРНОЙ ПОСТЕЛИ; 2 мин; М1, М2; лопаты, кельмы, ящик с раствором

Монтажники М1 и М2 лопатами раскладывают раствор на опорных поверхностях, а затем кельмами разравнивают его, каждый на своем участке

4

УКЛАДКА ПЛИТЫ НА РАСТВОРНУЮ ПОСТЕЛЬ; 0,5 мин; М1, М2, М; строп

Монтажник М1 подает сигнал машинисту крана подвести плиту к месту укладки, после чего вместе с монтажником М2 принимает плиту на расстоянии 70 - 80 см от растворной постели и разворачивает ее в нужном направлении. Затем по сигналу монтажника М1 машинист крана медленно опускает плиту на подготовленную постель

5

РИХТОВКА ПЛИТЫ В ПРОЕКТНОЕ ПОЛОЖЕНИЕ И ВЫВЕРКА ЕЕ; 1 мин; М1, М2, М; ломы, строп

При небольшом смещении плиты в плане монтажники М1 и М2 рихтуют ее ломами. По сигналу монтажника М1 машинист крана ослабляет натяжение ветвей стропа

6

РАССТРОПОВКА ПЛИТЫ; 0,5 мин; М1, М2, М; строп

Монтажники М1 и М2, открывая предохранительные устройства, высвобождают крюки стропа из монтажных петель плиты

8

ПОДГОТОВКА МЕСТА УКЛАДКИ СЛЕДУЮЩЕЙ ПЛИТЫ; 2,5 мин; М1, М2; ведро, метла

Монтажники М1 и М2 размещают инвентарь, приспособления и инструменты по схеме организации рабочего места. При необходимости они очищают от мусора место укладки следующей плиты и смачивают его водой при помощи метлы

* На одну плиту площадью до 5 м2.

СОДЕРЖАНИЕ

1. Область и эффективность применения карты.. 1

2. Условия и подготовка выполнения процесса. 1

3. Исполнители, предметы и орудия труда. 1

4. Технология процесса и организация труда. 1
