КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-9.3-77

Разработана трестом Мосоргстрой* и ЦНИБ-Мосстрой Главмосстроя

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

МОНТАЖ ЛЕСТНИЧНЫХ МАРШЕЙ

Входит в комплект карт ККТ-4.1-3

Возведение крупноблочных жилых домов серии 11-18-01/12

Взамен КТ-4.1-9.3-70

* 113095, Москва, Ж-95, Б. Полянка, 51а.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при монтаже башенным краном лестничных маршей массой до 2 т.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, лестничных маршей

12,0

6,6

Затраты труда на один лестничный марш (без заливки швов), чел.-ч

0,66

1,20

Примечание. В затраты труда включено время на подготовительно-заключительные работы и отдых.

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет использования стропа, обеспечивающего при укладке марша уклон его, строго соответствующий проектному положению марша в лестничной клетке.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо уложить лестничные площадки, а также проверить исправность монтажных приспособлений.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV разряда (М2) - 1

такелажник II разряда (Т) - 1

машинист крана V разряда (М) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, № чертежа

Количество, шт.

1

2

3

Ящик стальной объемом 0,3 м3 для раствора

Чертеж 543.30.00.00 СКВ Мосстрой*

1

Строп четырехветвевой

Чертеж 409.19.00.00 того же СКБ

1

Скарпель

Каталог-справочник ЦНИИТЭстроймаша**, стр. 158

1

Щетка стальная

То же, стр. 83

2

Метла

-

2

Кувалда кузнечная

ГОСТ 11402-65

1

Лопата

ГОСТ 3620-63

2

Кельма

ГОСТ 9533-71

2

Лом строительный

ГОСТ 1405-72

2

Уровень строительный

ГОСТ 9416-67

1

* Москва, Нижне-Сусальный туп., 5.

** 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по укладке лестничных маршей выполняют в следующем порядке: подготовляют опорные поверхности; подготовляют марш к строповке, стропят его и подают к месту укладки; устраивают из раствора постель, принимают и укладывают лестничный марш; выверяют и расстроповывают его.

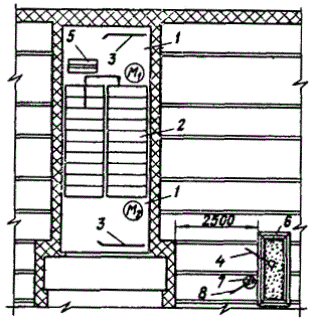

4.2. Организация рабочего места

 - рабочие места монтажников

1 - лестничные площадки; 2 - лестничный марш; 3 - ломы; 4 - лопата; 5 - ящик с инструментами; 6 - ящик с раствором; 7 - ведро; 8 - метла

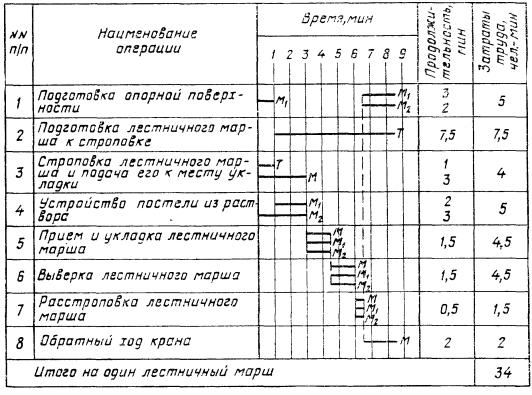

4.3. График трудового процесса

4.4. Описание операции

по графику

Наименование операций, их продолжительность*, исполнители и орудия труда; характеристика приемов труда

1

2

1

ПОДГОТОВКА ОПОРНОЙ ПОВЕРХНОСТИ; М1 - 3 мин; М2 - 2 мин; скарпель, кувалда, щетка, метла

Монтажники М1 и М2 переносят и раскладывают в удобных для работы местах инструменты. Затем они очищают от наплывов раствора и от мусора и смачивают водой опорные поверхности площадок при помощи кувалды, скарпеля, стальной щетки и метлы

2

ПОДГОТОВКА ЛЕСТНИЧНОГО МАРША К СТРОПОВКЕ; 7,5 мин; Т; щетка, скарпель, кувалда

Такелажник производит наружный осмотр лестничного марша и проверяет прочность монтажных петель. При необходимости он очищает их от грязи, ржавчины и наплывов бетона при помощи стальной щетки, скарпеля и кувалды

3

СТРОПОВКА ЛЕСТНИЧНОГО МАРША И ПОДАЧА ЕГО К МЕСТУ УКЛАДКИ; Т - 1 мин; М - 3 мин; строп

Такелажник стропит лестничный марш, отходит от него на 4 - 5 м и подает команду машинисту крана приподнять марш на 20 - 30 см. Убедившись в надежности строповки, он сигнализирует машинисту на подачу марша к месту укладки

4

УСТРОЙСТВО ПОСТЕЛИ ИЗ РАСТВОРА; М1 - 2 мин; М2 - 3 мин; лопаты, кельмы

Монтажники М1 и М2 устраивают постель из раствора, набрасывая его лопатами на места укладки марша и разравнивая его кельмами

5

ПРИЕМ И УКЛАДКА ЛЕСТНИЧНОГО МАРША; 1,5 мин; М, М1, М2; строп

Машинист крана по команде монтажника М1 подает лестничный марш к месту укладки. Монтажники М1 и М2 принимают его на высоте 20 - 30 см от опорных поверхностей, разворачивают и опускают на подготовленную постель из раствора сначала нижнюю часть марша, а затем - верхнюю

6

ВЫВЕРКА ЛЕСТНИЧНОГО МАРША; 1,5 мин; М., М1, М2; строп, лом, уровень

Монтажники М1 и М2 при натянутом стропе производят ломами выверку марша в плане, добиваясь плотного примыкания его к стеновому блоку лестничной клетки. Горизонтальность ступеней они проверяют по уровню

7

РАССТРОПОВКА ЛЕСТНИЧНОГО МАРША; 0,5 мин; М, М1, М2; строп

По команде монтажника М1 машинист крана ослабляет натяжение стропа, а монтажники М1 и М2 расстроповывают лестничный марш

* На один лестничный марш.
