КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-4.13-77



Разработана конструкторско-технологическим институтом Минпромстроя СССР*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УСТАНОВКА ЭТАЖНЫХ КОЛОНН С ПОМОЩЬЮ ГРУППОВОГО КОНДУКТОРА



Входит в комплект карт ККТ-4.1-1

Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04

Взамен КТ-4.1-4.13-73



1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при установке этажных колонн массой до 1,5 т с помощью группового кондуктора.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, колонн

7,3

2,2

Затраты труда на одну колонну, чел.-ч

1,1

3,7

Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет применения усовершенствованного группового кондуктора, а также сокращения численного состава звена монтажников по сравнению с нормами ЕНиР на два человека.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: смонтировать панели перекрытия нижележащего этажа; вынести на монтажный горизонт разбивочные оси; подать на перекрытие групповой кондуктор; доставить к месту работ монтажные приспособления, инвентарь и расположить их на рабочем месте в порядке, исключающем лишние движения рабочих.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV "             (М2) - 1

монтажник конструкций II "               (М3) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Кондуктор групповой

Чертеж Р 3104-10/4-00-00

треста Оргтехстрой Главприокскстроя*

1

Захват полуавтоматический

Чертеж 5627 Т-2 ПИ Промстальконструкция**

1

Молоток-зубило

ГОСТ 11042-72

2

Строп четырехветвевой грузоподъемностью 4 т, длина ветвей 4 м

РЧ-508-72 ЦНИИОМТП***

1

Лом монтажный

ГОСТ 1405-72

1

Кувалда (5,5 кг)

ГОСТ 11402-65

1

Метр стальной складной

ГОСТ 7253-54

1

Щетка стальная

Каталог-справочник ЦНИИТЭстроймаша****, стр. 83

3

* 300600, г. Тула, ул. Свободы, 38.

** 125080, Москва, А-80, Волоколамское шоссе, 1.

*** Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

**** 121019, Москва, Г-19, ул. Маркса и Энгельса, 7/10.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по установке колонны выполняют в следующем порядке: устанавливают кондуктор в рабочее положение; подготовляют колонну к установке и очищают от ржавчины оголовок колонны нижележащего этажа; стропят и подают колонну к месту установки; устанавливают, рихтуют и выверяют колонну.

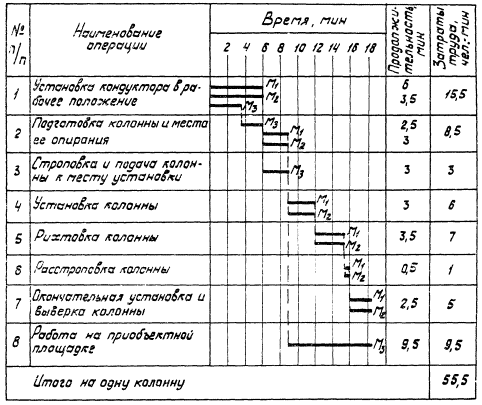

4.2. График трудового процесса

Примечание. При использовании обычного двухветвевого стропа вместо полуавтоматического захвата затраты труда на установку одной колонны увеличиваются на 2 чел.-мин за счет продолжительности расстроповки колонны.

4.3. Организация рабочего места

- рабочие места монтажников

1 - башенный кран; 2 - групповой кондуктор; 3 - колонны, подлежащие монтажу; 4 - оголовки нижестоящих колонн; 5 - лом; 6 - теодолит

4.4. Описание операций

по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1

2

1

УСТАНОВКА КОНДУКТОРА В РАБОЧЕЕ ПОЛОЖЕНИЕ; М1, М2 - 6 мин; М3 - 3,5 мин; строп, групповой кондуктор

Монтажник М3 цепляет крюком крана четырехветвевой строп и указывает направление его подачи. Монтажники М1 и М2, находясь на площадке кондуктора, принимают строп и цепляют его крюки за подъемные петли кондуктора. Затем, спустившись с площадки кондуктора, они отходят на безопасное расстояние, а машинист крана подает кондуктор к месту установки и опускает его. Монтажники, проверив правильность установки, расстроповывают кондуктор

2

ПОДГОТОВКА КОЛОННЫ И МЕСТА ЕЕ ОПИРАНИЯ; М1, М2 - 3 мин; М3 - 2,5 мин; молоток-зубило, метр, стальные щетки

Монтажник М3 осматривает колонну, молотком-зубилом сбивает наплывы бетона и стальной щеткой очищает закладные детали и оголовок колонны от ржавчины. Затем, последовательно прикладывая метр к граням колонны, графитным стержнем наносит осевые риски. Монтажники М1 и М2 щетками очищают оголовок нижестоящей колонны от ржавчины

3

СТРОПОВКА И ПОДАЧА КОЛОННЫ К МЕСТУ УСТАНОВКИ; 3 мин; М3; полуавтоматический захват

Монтажник М3 снимает с крюка крана четырехветвевой строп, цепляет на крюк полуавтоматический захват, наводит его на колонну и продевает стальной штырь через отверстия в оголовке колонны и щеках захвата. Убедившись в надежности строповки, монтажник отходит на безопасное расстояние и подает команду машинисту крана поднять и переместить колонну к месту установки

4

УСТАНОВКА КОЛОННЫ; 3 мин; М1, М2; полуавтоматический захват, групповой кондуктор

Монтажник М2 поднимается на площадку кондуктора, принимает колонну и заводит ее в хомут кондуктора. Монтажник М1, находясь на перекрытии монтируемого этажа, наводит колонну на оголовок нижестоящей

5

РИХТОВКА КОЛОННЫ; 3,5 мин; М1, М2; полуавтоматический захват, групповой кондуктор, лом

Монтажник М2 подает команду машинисту крана опустить колонну, закрывает скобу кондуктора и закрепляет ее фиксатором. Монтажник М1 ломом рихтует низ колонны в проектное положение, после чего монтажник М2 вращением рихтовочных винтов кондуктора устанавливает колонну в вертикальное положение

6

РАССТРОПОВКА КОЛОННЫ; 0,5 мин; М1, М2; полуавтоматический захват, групповой кондуктор

Монтажник М2 подает команду машинисту крана ослабить натяжение каната, а затем освобождает захват, при помощи шнура выдергивая из него штырь

7

ОКОНЧАТЕЛЬНАЯ УСТАНОВКА И ВЫВЕРКА КОЛОННЫ; 2,5 мин; М1, М2; групповой кондуктор, лом

По сигналу геодезиста, который производит выверку колонны с помощью двух теодолитов, установленных на вынесенных на этаж взаимно перпендикулярных осях, монтажник М2, стоя на площадке кондуктора, вращением рихтовочных винтов устанавливает оголовок колонны в проектное положение. Нижнюю часть колонны монтажник М1 рихтует ломом, добиваясь совпадения рисок

* На одну панель.
