КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-9.8-77



Разработана конструкторско-технологическим институтом Минпромстроя СССР*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УСТАНОВКА ЛЕСТНИЧНЫХ МАРШЕЙ С ПОЛУПЛОЩАДКАМИ



Входит в комплект карт ККТ-4.1-1

Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04

Взамен КТ-4.1-9.8-73



* 300600, г. Тула, проспект Ленина, 108.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при установке лестничных маршей с полуплощадками массой до 2,5 т.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, маршей

7,3

3,5

Затраты труда на один марш, чел.-ч

1,10

2,28

Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет применения усовершенствованной монтажной оснастки, а также четкой организации труда в звене.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: закончить монтаж всех конструкций, расположенных ниже последнего смонтированного перекрытия; выполнить антикоррозионную защиту сварных соединений; разложить лестничные марши, накладные детали и монтажную оснастку в зоне действия крана.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV "             (М2) - 1

монтажник конструкций II "               (М3) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Строп с коромысловыми захватами

РЧ-506-72 ЦНИИОМТП*

1

Шаблон для разметки мест установки лестничного марша

-

1

Ящик для раствора объемом 0,35 м3

РЧ-72-209-001 ГОСИНТИ**

2

Лопата

ГОСТ 3620-63

2

Кельма

ГОСТ 9533-71

2

Лом монтажный

ГОСТ 1405-72

2

Уровень строительный

УС2-700, ГОСТ 9416-67

1

Молоток-зубило

ГОСТ 11042-72

3

Метла

-

2

* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

** Москва-Центр, пр. Серова, 5.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по установке лестничного марша выполняют в следующем порядке: подготовляют лестничный марш к установке; размечают место установки марша и устраивают растворную постель; стропят и подают марш к месту установки; устанавливают, выверяют и расстроповывают лестничный марш.

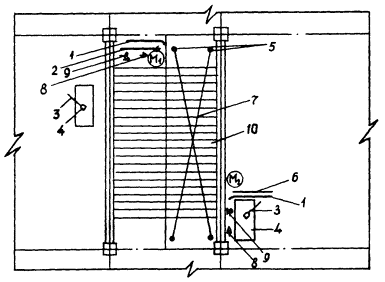

4.2. Организация рабочего места

- рабочие места монтажников

1 - ломы; 2 - метла; 3 - лопаты; 4 - ящики с раствором; 5 - винтовые захваты; 6 - шаблон; 7 - самобалансирующийся строп; 8 - кельмы; 9 - молотки-зубила; 10 - монтируемый марш

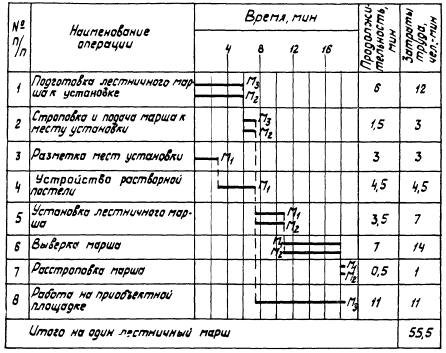

4.3. График трудового процесса

4.4. Описание операций

по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1

2

1, 3

ПОДГОТОВКА ЛЕСТНИЧНОГО МАРША К УСТАНОВКЕ; РАЗМЕТКА МЕСТ УСТАНОВКИ; М2, М3 - 6 мин; М1 - 3 мин; захваты, молоток-зубило, шаблон

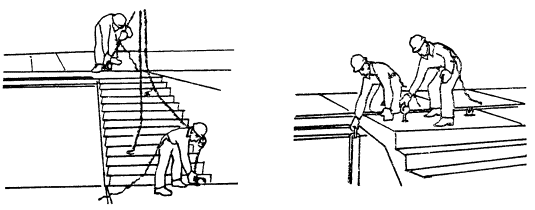

Монтажник М3 осматривает лестничный марш и счищает монтажные отверстия. Монтажник М2 вставляет стержни коромысловых захватов в монтажные отверстия одной полуплощадки лестничного марша и поворачивает коромысла параллельно маршу. Аналогично монтажники устанавливают два захвата на другой полуплощадке марша. Монтажник М1 при помощи шаблона размечает места установки лестничного марша

2

СТРОПОВКА И ПОДАЧА МАРША К МЕСТУ УСТАНОВКИ; 1,5 мин; М2, М3; строп

Монтажник М3 принимает строп, поданный машинистом крана, и, зацепив крюки стропа за кольца захватов, подает команду машинисту крана натянуть ветви стропа. Убедившись в надежности строповки, монтажник отходит на безопасное расстояние, а машинист крана по его сигналу поднимает и перемещает марш к месту установки. Монтажник М2 в это время направляется туда же

4

УСТРОЙСТВО РАСТВОРНОЙ ПОСТЕЛИ; 4,5 мин; М1; ящики с раствором, лопата, кельма

Монтажник М1 лопатой подает раствор из ящика на опорные поверхности и разравнивает его кельмой

5

УСТАНОВКА ЛЕСТНИЧНОГО МАРША; 3,5 мин; М , М ; строп с захватами

Монтажники М1 и М2 принимают марш на высоте 20 см от опорных поверхностей и ориентируют его над местом установки. Монтажник М1 находится при этом на промежуточной площадке, а монтажник М2 - на перекрытии монтируемого этажа. По сигналу монтажника М1 машинист крана плавно опускает марш на опорные поверхности. Ветви стропа остаются натянутыми

6

ВЫВЕРКА МАРША; 7 мин; М1, М2; строп с захватами, ломы, уровень

Монтажник М2 вставляет лом в зазор между верхней полуплощадкой и панелью перекрытия, а монтажник М1 - в зазор между нижней полуплощадкой и полуплощадкой ранее уложенного марша, после чего они рихтуют марш ломами. При помощи уровня монтажники проверяют горизонтальность полуплощадок марша, регулируя их высоту путем изменения толщины растворной постели

7

РАССТРОПОВКА МАРША; 0,5 мин; М1, М2; строп с захватами

Монтажник М1 подает команду машинисту крана ослабить натяжение ветвей стропа и вместе с монтажником М2 расстроповывает марш, отцепляя крюки стропа от серег захватов. Монтажники М1 и М2 вынимают стержни захватов из монтажных отверстий лестничного марша. После этого оба монтажника навешивают захваты на крюки стропа, а машинист крана перемещает оснастку к месту строповки следующего марша

* На один лестничный марш.

СОДЕРЖАНИЕ

1. Область и эффективность применения карты.. 1

2. Условия и подготовка выполнения процесса. 1

3. Исполнители, предметы и орудия труда. 1

4. Технология процесса и организация труда. 2
