КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-8.22-77



Разработана конструкторско-технологическим институтом Минпромстроя СССР*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УСТАНОВКА ПАНЕЛЕЙ ПЕРЕГОРОДОК



Входит в комплект карт ККТ-4.1-1

Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04

Взамен КТ-4.1-8.22-73



* 300600, г. Тула, проспект Ленина, 108.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при установке гипсоцементнобетонных панелей перегородок площадью до 15 м2.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, панелей

11,4

7,4

Затраты труда на одну панель, чел.-ч

0,70

1,08

Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет четкой организации труда, применения новых приспособлений и сокращения численного состава звена монтажников по сравнению с нормами ЕНиР на одного человека.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: закончить монтаж конструкций нижележащих этажей, включая окончательную сварку стыков и покрытие их антикоррозионным составом; уложить и окончательно закрепить все ригели монтируемого этажа; приварить к ригелям стальные пластины для крепления перегородок, отогнув под прямым углом один из усов каждой пластины; вырубить в панелях дверные проемы и борозды (на стенде); подготовить инструменты и приспособления.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV "             (М2) - 1

монтажник конструкций II "               (М3) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Траверса универсальная для подъема перегородок

Чертеж 066-000 ЦНИИОМТП*

1

Площадка монтажная

Чертеж 2577.000.000 треста Мосоргстрой**

2

Скоба-захват для временного крепления перегородки

Чертеж 1165 треста Укрстальконструкция***

2

Ящик для деревянных клиньев

-

1

Ящик для инструментов

-

1

Метр стальной складной

ГОСТ 7253-54

3

Лом монтажный

ГОСТ 1405-72

2

Молоток-зубило

ГОСТ 11042-72

3

Отвес-рейка

РЧ-602-76 цнииомтп****

1

* 127434, Москва, И-434, Дмитровское шоссе, 9.

** 113095, Москва, Ж-95, ул. Б. Полянка, 51а.

*** 920030, г. Днгепропетровск-30, Центральная пл., 2/4.

**** Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по установке панелей перегородок выполняют в следующем порядке: подготовляют панель; размечают место установки панели и подают ее; устанавливают, временно крепят и расстроповывают панель; заводят панель под ригель и подбивают клинья; окончательно выверяют панель перегородки.

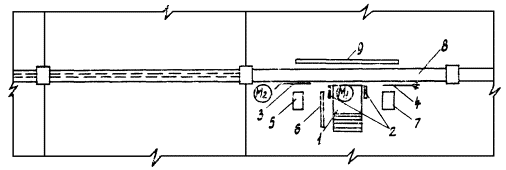

4.2. Организация рабочего места

- рабочие места монтажников

1 - монтажная площадка; 2 - скобы-захваты; 3 - лом; 4 - метла; 5 - ящик с инструментами; 6 - отвес-рейка; 7 - ящик с деревянными клиньями; 8 - ригель; 9 - траверса

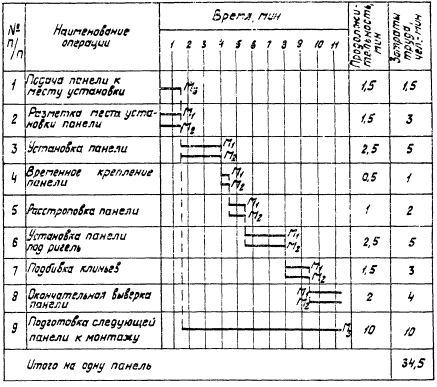

4.3. График трудового процесса

4.4. Описание операций

по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1

2

1

ПОДАЧА ПАНЕЛИ К МЕСТУ УСТАНОВКИ- 1,5 мин; М3; траверса

Стоя на мостике кассеты, монтажник М3 принимает поданную машинистом крана траверсу и, поочередно зацепив ее крюки за монтажные петли панели перегородки, подает команду машинисту крана натянуть стропы траверсы. Убедившись в надежности строповки, монтажник спускается на землю и отходит на безопасное расстояние. По его сигналу машинист крана поднимает и перемещает панель к месту установки

2

РАЗМЕТКА МЕСТА УСТАНОВКИ ПАНЕЛИ; 1,5 мин; М1, М2; метры

Монтажники М1 и М2 с помощью стальных метров и грифелей размечают место установки панели перегородки, нанося риски на колонны и перекрытие

3

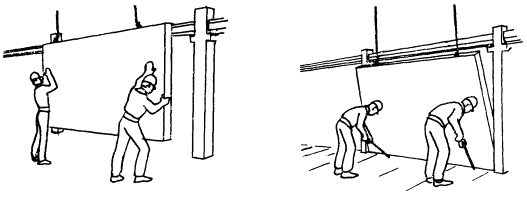

УСТАНОВКА ПАНЕЛИ; 2,5 мин; М1, М2; траверса, ломы

Монтажники М1 и М2 принимают панель на расстоянии 30 см от перекрытия с той стороны, где стальные пластины, приваренные к ригелю, отогнуты. По сигналу монтажника М1 машинист крана опускает панель, а монтажники ломами направляют ее подошву под ригель, ориентируя панель по рискам на плите перекрытия. Стропы траверсы остаются натянутыми



ВРЕМЕННОЕ КРЕПЛЕНИЕ ПАНЕЛИ; 0,5 мин; М1, М2; скобы-захваты, монтажные площадки, траверса

Монтажник М2 удерживает панель от смещения, а монтажник М1 устанавливает монтажные площадки, с которых он поочередно крепит скобы-захваты на ригеле так, чтобы их опорные части находились со стороны наклона монтируемой перегородки. Затем он подает команду машинисту крана ослабить натяжение стропов траверсы

5

РАССТРОПОВКА ПАНЕЛИ; 1 мин; М1, М2; траверса, молотки-зубила, монтажные площадки

Монтажник М2 поднимается на монтажную площадку и, убедившись в надежности крепления панели скобами-захватами, вместе с монтажником М1 расстроповывает панель. Затем оба монтажника легкими ударами молотков-зубил загибают монтажные петли панели

6

УСТАНОВКА ПАНЕЛИ ПОД РИГЕЛЬ; 2,5 мин; М1, М2; монтажные площадки, молотки- зубила

Монтажники М1 и М2, стоя на монтажных площадках и нажимая руками на верхнюю часть панели перегородки, заводят ее под ригель до упора в вертикальные пластины, приваренные к ригелю. Затем при помощи молотков-зубил монтажники загибают пластины

7

ПОДБИВКА КЛИНЬЕВ, 1,5 мин; М1, М2; ящик с клиньями, молоток-зубило, лом

Для обеспечения необходимого зазора между перегородкой и ригелем (2 см) монтажник М1, действуя ломом как рычагом, приподнимает с одной стороны перегородку, а монтажник М2 подбивает деревянный клин, располагая его вдоль перегородки на расстоянии 50 см от торца. Аналогично они подбивают клин с другой стороны перегородки и в ее средней части через каждый метр

8

ОКОНЧАТЕЛЬНАЯ ВЫВЕРКА ПАНЕЛИ; 2 мин; М1, М2; отвес-рейка, монтажные площадки, лом, молотки-зубила, скобы-захваты

Монтажник М1 с помощью отвеса-рейки выверяет установленную панель перегородки по вертикали, в случае необходимости рихтуя ее ломом. Затем оба монтажника с монтажных площадок уточняют положение верха панели и молотками-зубилами окончательно загибают пластины-держатели заподлицо с поверхностью перегородки. Убедившись в надежности крепления перегородки, монтажники снимают скобы-захваты

9

ПОДГОТОВКА СЛЕДУЮЩЕЙ ПАНЕЛИ К МОНТАЖУ; 10 мин; М3; молоток-зубило, метр

Монтажник М3 поднимается на мостик кассеты и проверяет состояние монтажных петель панели перегородки. С помощью метра и грифеля он размечает, а затем молотком-зубилом вырубает борозды в перегородке на глубину равную толщине пластин-держателей. После этого монтажник подает команду машинисту крана переместить траверсу к месту строповки панели

* На одну панель.

СОДЕРЖАНИЕ

1. Область и эффективность применения карты.. 1

2. Условия и подготовка выполнения процесса. 1

3. Исполнители, предметы и орудия труда. 1

4. Технология процесса и организация труда. 2
