КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-6.8-77



Разработана конструкторско-технологическим институтом Минпромстроя СССР*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УКЛАДКА РИГЕЛЕЙ С ПОМОЩЬЮ ГРУППОВОГО КОНДУКТОРА



Входит в комплект карт ККТ-4.1-1

Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04

Взамен КТ-4.1-6.8-73



* 300600, г. Тула, проспект Ленина, 108.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при укладке ригелей массой до 3 т с помощью группового кондуктора.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, ригелей

10,4

5,0

Затраты труда на один ригель, чел.-ч

0,77

2,10

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет применения группового кондуктора, а также сокращения численного состава звена монтажников по сравнению с нормами ЕНиР на два человека.

Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: выверить колонны; замонолитить стыки колонн с фундаментами (прочность бетона в стыках должна быть не менее 70 % проектной); закончить все работы по монтажу конструкций, расположенных ниже уровня монтируемого перекрытия; доставить в зону монтажа ригели и уложить их на подкладки; подготовить ригели к монтажу (очистить от грязи, снега и наледи, проверить их размеры и соответствие закладных деталей проекту); установить групповой кондуктор; доставить на рабочее место инструменты и приспособления.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А, 11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV     "        (М2) - 1

монтажник конструкций II       "        (М3) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

Строп двухветвевой грузоподъемностью 4 т, длина ветвей 4 м

РЧ-508-72, ЦНИИОМТП*

1

Кондуктор групповой

Чертеж Р3104-10/1-00-00 треста Оргтехстрой Главприокскстроя**

1

Кондуктор для временного крепления и выверки ригеля

Чертеж ТС-054 треста Оргтехстрой Главзапстроя***

2

Рулетка

РС-20, ГОСТ 7502-69

1

Метр стальной складной

ГОСТ 7253-54

2

Молоток-зубило

ГОСТ 11042-72

3

Лом монтажный

ГОСТ 1405-72

2

Ящик с инструментами

-

3

* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

** 300600, г. Тула, ул. Свободы, 38.

*** Ленинград-Центр, ул. Герцена, 31.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по укладке ригеля выполняют в следующем порядке: подготовляют, стропят и подают ригель к месту установки; подготовляют место укладки ригеля и укладывают его; крепят ригель при помощи кондуктора; расстроповывают ригель и рихтуют его в проектное положение.

4.2. Временное крепление ригеля снимают после закрепления его электросваркой, которую выполняет звено электросварщиков, входящее в состав бригады монтажников.

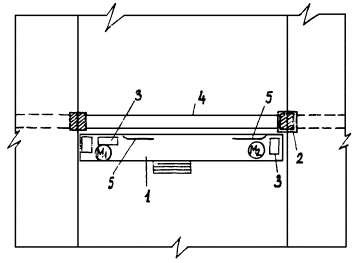

4.3. Организация рабочего места

- рабочие места монтажников

1 - групповой кондуктор; 2 - кондуктор для временного крепления ригеля; 3 - ящики с инструментами; 4 - место укладки ригеля; 5 - ломы

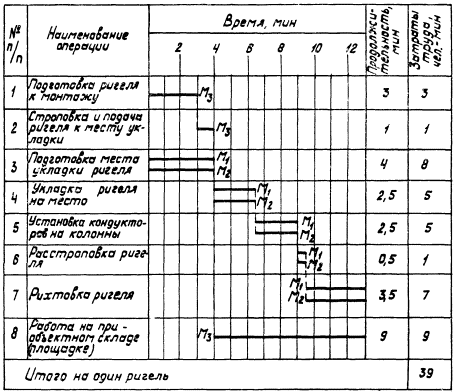

4.4. График трудового процесса

4.5. Описание операций

по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1

2

1, 2

ПОДГОТОВКА РИГЕЛЯ К МОНТАЖУ; СТРОПОВКА И ПОДАЧА РИГЕЛЯ К МЕСТУ УКЛАДКИ; 4 мин; М3; молоток-зубило, лом, метр, строп

Монтажник М3 осматривает ригель, ломом проверяет прочность монтажных петель, молотком-зубилом сбивает наплывы бетона с закладных деталей и с помощью метра наносит осевые риски на оба конца ригеля. Монтажник М3 принимает поданный машинистом крана строп, цепляет его крюки за монтажные петли ригеля и подает команду машинисту крана поднять и переместить ригель к месту укладки

3, 4

ПОДГОТОВКА МЕСТА УКЛАДКИ РИГЕЛЯ; УКЛАДКА РИГЕЛЯ; 6,5 мин; М1, М2; групповой кондуктор, строп, молотки-зубила, метр

Монтажники М1 и М2, стоя на площадке группового кондуктора, молотками-зубилами очищают опорную часть консолей колонн от наплывов бетона. Затем при помощи метра и грифеля они наносят осевые риски на боковые грани колонн. После чего они принимают ригель на расстоянии 30 см от опорных консолей колонн и ориентируют его над местом укладки. По сигналу монтажника М1 машинист крана медленно опускает ригель, а монтажники направляют его так, чтобы риски на торцах ригеля и колонн совместились

5

УСТАНОВКА КОНДУКТОРОВ НА КОЛОННЫ; 2,5 мин; М1, М2; строп, групповой кондуктор, кондукторы для временного крепления ригеля

Монтажники М1 и М2, находясь на площадке группового кондуктора, устанавливают на обе колонны по кондуктору для временного крепления ригеля, после чего при натянутом стропе крепят ригель стяжными винтами кондукторов

6

РАССТРОПОВКА РИГЕЛЯ; 0,5 мин; М1, М2; строп, групповой кондуктор, кондукторы для временного крепления ригеля

Убедившись в надежности временного крепления ригеля кондукторами, монтажник М1 подает команду машинисту крана ослабить натяжение стропа, после чего вместе с монтажником М2 расстроповывает ригель

7

РИХТОВКА РИГЕЛЯ; 3,5 мин; М1, М2; групповой кондуктор, кондукторы для временного крепления ригеля, ломы

Монтажники М1 и М2, оперируя двумя упорными винтами кондукторов, рихтуют ригель в проектное положение по осевым рискам на колоннах и ригеле

* На один ригель.

СОДЕРЖАНИЕ

1. Область и эффективность применения карты.. 1

2. Условия и подготовка выполнения процесса. 1

3. Исполнители, предметы и орудия труда. 1

4. Технология процесса и организация труда. 2
