ГОСТ 16483.22-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА
МЕТОД ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ РАСКАЛЫВАНИЮ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

Содержание

1. ОТБОР ОБРАЗЦОВ

2. АППАРАТУРА

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

ПРИЛОЖЕНИЕ Рекомендуемое ПРОТОКОЛ испытаний древесины на раскалывание

ИНФОРМАЦИОННЫЕ ДАННЫЕ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА
Метод определения сопротивления раскалыванию

Wood.
Method of cleavage strength determination

ГОСТ
16483.22-81

Дата введения 01.01.83

Настоящий стандарт распространяется на древесину и устанавливает метод определения сопротивления раскалыванию по плоскостям радиального и тангентального разрезов, сущность которого состоит в определении максимальной нагрузки, разрушающей образец при раскалывании, и вычислении сопротивления раскалыванию при этой нагрузке.

Стандарт полностью соответствует СТ СЭВ 2365-80.

1. ОТБОР ОБРАЗЦОВ

1.1. Изготовление, влажность, количество и метод отбора образцов по ГОСТ 16483.0.

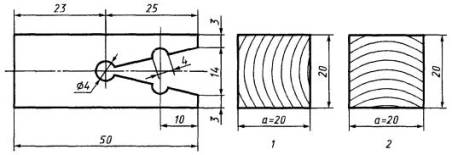

1.2. Форма и размеры образцов должны соответствовать чертежу.

1 - при раскалывании по плоскости радиального разреза;

2 - при раскалывании по плоскости тангентального разреза

2. АППАРАТУРА

Испытательная машина по ГОСТ 28840 , с наибольшей предельной нагрузкой 50 кН (5 тс).

Приспособление для нагружения образца с подвижными захватами в форме стремян.

Штангенциркуль по ГОСТ 166 , с погрешностью измерения не более 0,1 мм.

Аппаратура для определения влажности древесины по ГОСТ 16493.7.

Разд. 2 . (Измененная редакция, Изм. № 1).

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. Испытание на раскалывание проводят по плоскостям радиального и тангентального разрезов.

3.2. Ширину образца а (см. чертеж) измеряют с погрешностью не более 0,1 мм.

3.3. Образец помещают в захваты так, чтобы стремена плотно прилегали к древесине по всей длине бороздок. Образец нагружают равномерно с постоянной скоростью нагружения или перемещения нагружающей головки машины. Скорость должна быть такой, чтобы образец разрушился не менее чем через 1 мин и не более чем через 2 мин.

Допускается проводить испытания с равномерной скоростью нагружения (600±100) Н/мин при условии доведения образца до разрушения в указанный интервал времени. При этом условии допускается проводить испытания при скорости перемещения одной из нагружаемых головок испытательной машины 10 мм/мин.

Максимальную нагрузку Fmax измеряют с погрешностью не более 1 %.

(Измененная редакция, Изм. № 1).

3.4. После испытания определяют влажность образцов по ГОСТ 16483.7. В качестве пробы на влажность берут обе части разрушенного образца.

Минимальное количество испытываемых на влажность образцов должно соответствовать ГОСТ 16483.0.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Сопротивление раскалыванию (RW) при влажности (W) в момент испытания вычисляют в Н/мм по формуле

                                                                                                                 (1)

где Fmax - максимальная нагрузка, Н;

а - ширина образца, мм.

Результаты вычисляют с точностью до 0,1 Н/мм, допускается вычислять сопротивление раскалыванию в Н/мм2 по формуле

                                                                                                                 (2)

где S = а´l - номинальная площадь раскалывания, мм2;

l - длина раскола, мм.

Результаты вычисляют с точностью до 0,1 Н/мм2.

4.2. При необходимости сопротивление раскалыванию приводят к влажности 12 % с точностью до 0,1 Н/мм по формуле, справедливой для влажности (12±3) %.

R12= RW[1+ a (W-12)],                                                       (3)

где a - поправочный коэффициент на влажность, равный 0,02 для всех пород древесины;

W - влажность древесины в момент испытания, %.

При влажности образца, равной или больше предела гигроскопичности,

R12=RW ×K30,                                                                                   (4)

где K30 - пересчетный коэффициент, равный 1,660 для всех пород древесины.

4.3. Статистические величины сопротивления раскалыванию испытанных образцов вычисляют с точностью до 0,1 Н/мм или 0,1 Н/мм2.

4.4. Результаты испытаний и расчетов заносят в протокол согласно приложению.

ПРИЛОЖЕНИЕ
Рекомендуемое

ПРОТОКОЛ
испытаний древесины на раскалывание

Порода древесины ___________________________

Температура воздуха t, °С _________

Направление раскалывания ___________________

Степень насыщенности воздуха



j, % ___________________________



Маркировка образца

Ширина образца, мм, а

Длина раскола, мм, l

Разрушающая нагрузка, Fmax

Влажность, %, W

Сопротивление раскалыванию

RW, Н/мм

R’2W, Н/мм

R12, Н/мм

















«____» __________ 19____ г.                                                       Подпись ___________

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Минлесбумпромом СССР

РАЗРАБОТЧИКИ

А.М. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 21.01.81 № 136

3. ВЗАМЕН ГОСТ 16483.22-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела, пункта

ГОСТ 166-89

Разд. 2

ГОСТ 16483.0-89

1.1, 3.4

ГОСТ 16483.7-71

Разд. 2, 3.4

ГОСТ 28840-90

Разд. 2

5. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

6. ПЕРЕИЗДАНИЕ (июнь 1999 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 9-87)
