Изменение № 1 ГОСТ 7360-82 Переводники для бурильных колонн. Технические условия

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 26.06.87 № 2643

Дата введения 01.01.88

Пункт 1.3 дополнить чертежом - :

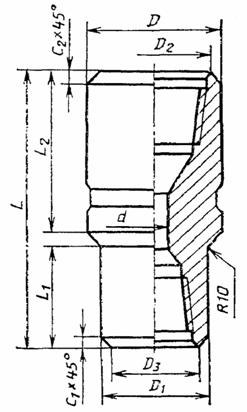

Черт. 7а

заменить ссылку: «черт. 4 и 5» на «черт. 4, 5 и »;

таблицу 1 дополнить типоразмерами переводников типа П и примечанием (см. с. 168)

«Примечание. В случае использования бурильных труб с приваренными замками ЗП-162 допускается изготовлять переводники П-121/133, 11-133/121, П-133/122, П-133/147, П-133/161 и П-147/133 - с наружным диаметром D = 162 мм».

Таблицу 2 изложить в новой редакции (см. с. 169).

Пункт 1.3. Примеры условных обозначений изложить в новой редакции:

«Пример условного обозначения переводника типа П с правой резьбой муфтового конца З-122 и ниппельного конца З-147:

Переводник П-122/147 ГОСТ 7360-82

То же, двухниппельного переводника с левой резьбой ниппельных концов З-147 и З-171:

Переводник Н-147/171 Л ГОСТ 7360-82

То же типа П с правой резьбой муфтового конца З-133 и ниппельного конца З-122 для бурильных труб с замками ЗП-162:

Переводник П-133/122 D = 162 ГОСТ 7360-82

То же для бурильных труб с замками ЗУК-155:

Переводник П-133/122 ГОСТ 7360-82».


Обозначение переводника

Обозначение замковой резьбы

Номер чертежа

Общая длина L

Длина ступени

Размер фаски

Наружный диаметр переводника D (пред. откл. ±0,5)

Наружный диаметр ступени D1 (пред. откл. ±0,5)

Диаметр упорного торца и упорного уступа

Внутренний диаметр d (пред. откл. ±0,6)

Диаметр фаски ниппеля d*1

Расчетная масса, кг

Муфтовый конец

Ниппельный конец

номин.

пред. откл.

L*1

L2 (пред. откл.

+5

-0)

с1 (пред. откл. ±0,25)

с2 (пред. откл. ±0,25)

с3 (пред. откл. ±0,30

D*2

D*3

П-76/76

З-76

З-76

1

369

+30

-10

280

-

2,00

2,00

-

95

-

91,0

91,0

32

-

13,6

П-88/76

З-88

З-76

1

389

+35

-5

300

-

11,00

2,25

-

113

-

108,5

91,0

32

-

20,3

П-101/76

З-101

З-76

3

482

203

178

2,00

2,00

-

118

95

91,0

114,0

32

-

22,2

П-117/117

З-117

З-117

1

463

+30

-10

355

-

2,75

2,75

-

140

-

134,5

134,5

58

-

36,0

П-121/88

З-121

З-88

3

493

+35

-5

203

178

2,75

2,25

-

146

113

108,5

140,5

38

-

32,6

П-121/117

З-121

З-117

1

463

+30

-10

355

-

5,75

2,75

-

146

-

140,5

134,5

58

-

38,4

П-147/117

З-147

З-117

3

525

+35

-5

220

178

3,75

2,75

-

178

140

134,5

170,5

58

-

47,7

П-152/152

З-152

З-152

1

517

+30

-10

390

-

5,50

5,50

-

197

-

186,0

186,0

89

-

73,5

П-171/121

З-171

З-121

3

529

+35

-5

220

178

3,50

2,75

-

203

146

140,5

196,0

80

-

49,4

П-171/133

З-171

З-133

3

536

220

178

3,50

2,25

-

203

155

150,5

196,0

95

-

48,9

П-171/152

З-171

З-152

1

517

+30

-10

390

-

8,50

3,50

-

203

-

196,0

186,0

89

-

74,3

Таблица 2

Размеры, мм

Обозначение переводника

Обозначение замковой резьбы

Номер чертежа

Общая длина L

Длина ступени

Размер фаски

Наружный диаметр переводника D (пред. откл. ±0,5)

Наружный диаметр ступени D1 (пред. откл. ±0,5)

Диаметр упорного торца и упорного уступа

Внутренней диаметр d* (пред. откл. ±0,6)

Диаметр фаски ниппеля d*1

Расчетная масса, кг

Верхний конец

Нижний конец

номин.

пред. откл.

L*1

L2 (пред. откл.

±0,25)

с1 (пред. откл. ±0,25)

с2 (пред. откл. ±0,25)

с3 (пред. откл. ±0,25

D*2

D*3

М-73/66

М-73/76

З-73

З-73

З-66

З-76

4

4

300

325

+30

-10

-

-

-

-

4,75

1,65

1,75

6,25

-

-

86

95

-

-

82,5

82,5

76,5

91,7

36

44

-

-

8,5

11,3

М-86/76

З-86

З-76

363

+35

-5

178

178

2,00

2,25

-

108

95

103,5

91,0

45

-

14,4

М-86/88

М-88/88

М-101/88

З-86

З-88

З-101

З-88

З-88

З-88

4

4

4

325

325

325

+30

-10

-

-

-

-

4,3

4,3

6,8

4,75

2,25

2,00

-

-

-

113

113

118

-

-

-

103,5

108,5

114,0

104,4

104,4

104,4

54

58

58

-

-

-

15,7

15,4

16,4

М-108/88

З-108

З-88

366

+35

-5

178

178

4,3

2,75

-

133

113

127,5

104,4

58

-

20,0

М-117/117

З-117

З-117

4

355

+30

-10

-

-

2,25

2,75

-

140

-

134,5

135,5

78

-

23,3

М-121/88

З-121

З-88

398

+35

-5

178

203

4,3

2,75

-

146

113

140,5

104,4

58

-

26,0

М-121/117

М-121/121

М-133/117

З-121

З-121

З-133

З-117

З-121

З-117

4

4

4

355

355

385

+30

-10

-

-

-

-

-

-

5,25

2,35

9,75

2,75

2,75

2,25

-

-

-

146

146

155

-

-

-

140,5

140,5

150,5

135,5

141,3

135,5

78

80

78

-

-

-

24,8

24,9

32,0

М-147/117

М-147/121

З-147

З-147

З-117

З-121

400

397

+35

-5

178

178

203

203

2,25

2,75

3,75

2,35

-

-

178

178

140

146

170,5

170,5

135,5

141,3

78

80

-

33,5

39,7

М-147/147

З-147

З-147

4

400

+30

-10

-

-

3,75

3,75

-

178

-

170,5

170,5

101

-

37,9

М-147/152

З-147

З-152

5

391

+35

-5

203

178

5,50

3,75

-

197

178

170,5

186,0

101

-

44,0

М-147/171

З-147

З-171

5

436

220

203

3,50

3,75

-

203

178

170,5

196,0

101

-

50,0

М-161/152

З-161

З-152

4

400

+30

-10

-

-

8,05

3,50

-

203

-

196,0

186,9

122

-

53,1

М-161/177

З-161

З-177

4

400

-

-

5,00

14,50

-

225

-

196,0

215,0

102

-

71,7

М-171/152

З-161

З-152

4

400

-

-

21,05

5,50

-

229

-

218,0

186,9

122

-

77,8

М-171/171

З-171

З-171

4

415

-

-

3,50

3,50

-

203

-

196,0

196,0

127

-

47,1

М-171/177

З-171

З-177

4

415

-

-

7,00

5,50

-

229

-

218,0

215,0

101

-

76,9

М-201/152

З-201

З-152

469

+35

-5

220

220

5,05

5,75

-

254

197

242,5

186,9

122

-

81,6

М-201/177

З-201

З-177

4

420

+30

-10

-

-

19,50

5,75

-

254

-

242,5

215,0

101

-

98,9

М-147/171

З-147

З-171

6

707

+30

-5

220

220

3,50

3,75

13,00

203

178

170,5

196,0

101

127

92,3

Н-121/121

З-121

З-121

7

525

+30

-10

321

-

2,75

2,75

-

146

-

140,5

140,5

80

-

36,0

Н-147/147

З-147

З-147

7

550

296

-

3,75

3,75

-

178

-

170,5

170,5

101

-

51,0

Н-147/152

З-147

З-152

7

550

296

-

5,50

13,25

6,00

197

-

170,5

186,0

89

101

70,0

H-171/177

З-171

З-177

7

550

290

-

5,00

14,50

13,00

225

-

196,0

215,0

101

127

93,9

Н-171/201

З-171

З-201

6

671

+35

-5

203

178

5,75

3,50

3,50

254

203

196,0

242,5

120

127

113,7


Раздел 1 дополнить пунктом - 1.4: «1.4. Применяемость переводников приведена в приложении 1.

Взаимозаменяемость резьб, предусмотренных настоящим стандартом, и резьб по стандарту API 7 приведена в справочном приложении 2».

Пункт 2.13. Заменить значение: 500 на 750.

Пункт 4.1. Заменить ссылку: ГОСТ 1497-73 на ГОСТ 1497-84.

Пункт 5.5. Заменить ссылку: ГОСТ 2997-76 на ГОСТ 2991-85.

Пункт 5.10. Заменить ссылку: ГОСТ 10354-73 на ГОСТ 10354-82.

Стандарт дополнить приложением - 2:

ПРИЛОЖЕНИЕ 2

Справочное

Взаимозаменяемость замковой резьбы, указанной в настоящем стандарте, с замковыми резьбами по стандарту API 7

Для компоновок бурильных колонн импортных труб или их комбинаций с трубами отечественного производства, выбор замковых соединений бурильных переводников осуществляется с учетом их взаимозаменяемости по приведенной таблице.

Обозначение замковой резьбы

Применение

По ГОСТ 5286-75, по ГОСТ 20692-75

По стандарту

API 7

Новое

Старое

З-117

4 1/2 Reg

-

Верхние соединения ведущих труб

З-121

4 1/2 FH

-

Бурильные замки

З-177

7 5/8 Reg

-

Утяжеленные бурильные трубы

З-147

5 1/2 FH

-

Нижние соединения ведущих труб, бурильные трубы

З-152

6 5/8 Reg

-

Нижние соединения ведущих труб

З-171

6 5/8 FH

-

Нижние соединения ведущих труб

З-73

NC-26

2 3/8 IF

Нижние соединения ведущих труб, соединения УБТ и замки

З-86

NC-31

2 7/8 IF

Соединения ведущих труб и УБТ, замки бурильных труб

З-102

NC-38

3 1/2 IF

То же

З-108

NC-40

4 FH

Замки бурильных труб

З-122

NC-46

4 FH

Соединения ведущих труб и УБТ, замки бурильных труб

З-133

NC-50

4 1/2 IF

То же

(ИУС № 10 1987 г.)
