ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ПОКРЫТИЙ ТРАМВАЙНЫХ ПУТЕЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 19231.1-83

ГосударственнЫЙ комитет СССР по делам строительства

Москва - 1983

РАЗРАБОТАНЫ

Министерством жилищно-коммунального хозяйства РСФСР

Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР

ИСПОЛНИТЕЛИ

В А Семина, канд. техн. наук (руководитель темы); А. Н. Стульчиков, канд. техн. наук; Г. Т. Осипович; Л. А. Когель; Н. А. Гаврилова; Н. Н. Перетрухин

ВНЕСЕНЫ Министерством жилищно-коммунального хозяйства РСФСР

Зам. министра С. М. Ионов

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 26 января 1983 г. № 18

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПОКРЫТИЙ ТРАМВАЙНЫХ ПУТЕЙ

Конструкция и размеры

Reinforced concrete slabs for tramway track pavements. Structure and dimensions

ГОСТ
19231.1-83

Постановлением Государственного комитета СССР по делам строительства от 26 января 1983 г. № 18 срок введения установлен

с 01.01.84

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на железобетонные плиты типов 1П, 2П и 3П, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий трамвайных путей, и устанавливает конструкцию плит и арматурных изделий к ним.

2. Плиты должны удовлетворять всем требованиям ГОСТ 19231.0-83 и настоящего стандарта.

3. Технические показатели плит приведены в табл. 1.

Таблица 1

Марка плиты

Нормативная подвижная автомобильная нагрузка

Класс бетона по прочности на сжатие

Расход материалов на плиту

Бетон, м3

Сталь, кг

1П14.15.12

Н-30

В30

0,25

19,73

1П14.15.10

Н-10

0,21

18,19

1П14.17.12

Н-30

0,29

21,89

1П14.17.10

Н-10

0,24

20,22

1П14.19.12

Н-30

0,31

22,20

1П14.19.10

Н-10

0,26

20,98

1П14.21.12

Н-30

0,35

24,81

1П14.21.10

Н-10

0,29

23,46

1П7.14.12

Н-30

0,11

10,42

1П7.14.10

Н-10

0,09

8,58

2П14.15.12

Н-30

В30

0,22

16,98

2П14.15.10

Н-10

0,20

16,06

2П14.17.12

Н-30

0,26

19,07

2П14.17.10

Н-10

0,23

18,01

2П14.19.12

Н-30

0,28

19,46

2П14.19.10

Н-10

0,24

18,32

2П14.21.12

Н-30

0,31

21,45

2П14.21.10

Н-10

0,27

20,19

2П7.14.12

Н-30

0,09

7,15

2П7.14.10

Н-10

0,08

6,06

3П7.7.8

Н-30

0,04

6,06

4. Армирование плит должно соответствовать приведенному на черт. 1-4.

5. Спецификация арматурных изделий и выборка стали на одну плиту приведены в табл. 2 и 3.

6. Форма и размеры арматурных изделий должны соответствовать приведенным на черт. 5-10 и в табл. 2.

7. Соединение стержней следует производить контактной точечной сваркой по ГОСТ 14098-68 и СН 393-78.

Армирование плит типа 1П

(черт.1 а, б по ГОСТ 19231.0-83)

H L, В - по ГОСТ 19231.0-83; 1 - верхняя сетка (С1, С3, С5, С7, С21); 2 - нижняя сетка (С2, С4, С6, С8, С9, С10, С11, С12, С22, С23); 3 - фиксатор (Ф1, Ф2, Ф3, Ф4); 4 - подъемная технологическая петля T1-1; Т1-2)

Черт. 1

Армирование плит типа 2П

(черт. 2 а, б по ГОСТ 19231.0-83)

Н, L, В - по ГОСТ 19231.0-83; 1 - верхняя сетка (С1, С3, С5, С7, С21); 2 - нижняя сетка (С13, С14, С15, С16, С17, С18, С19, С20, С24, С25); 3 - фиксатор (Ф1, Ф2, Ф3, Ф4); 4 - подъемная технологическая петля (Т2-1, Т2-2)

Черт. 2

Армирование плит типа 3П

(черт. 3 по ГОСТ 19231.0-83)

2 - нижняя сетка (С26); 4 - подъемная технологическая плита Т1-3

Черт. 3

Черт. 4

Таблица 2

Марка арматурного изделия

Номер позиции

Диаметр, мм, класс

Длина, мм

Количество

Общая длина, м

Масса отдельных стержней, кг

Общая масса, кг

1

2

3

4

5

6

7

8

C1

1

6AIII

1450

7

10,15

2,25

3,79

2

5ВрI

1340

8

10,72

1,54

C2

3

10АIII

1450

8

11,60

7,16

13,51

4

8AIII

1340

12

16,08

6,35

С3

5

6AIII

1670

7

11,69

2,60

4,34

2

5BpI

1340

9

12,06

1,74

C4

6

10AIII

1670

8

13,36

8,24

15,12

4

8AIII

1340

13

17,42

6,88

С5

7

6AIII

1800

7

12,60

2,80

4,54

2

5BpI

1340

9

12,06

1,74

C6

8

10AIII

1800

8

14,40

8,88

15,23

4

8AIII

1340

12

16,08

6,35

C7

9

6AIII

2010

7

14,07

3,12

5,05

2

5BpI

1340

10

13,40

1,93

С8

10

10AIII

2010

8

16,08

9,92

17,33

4

8AIII

1340

14

18,76

7,41

C9

3

10AIII

1450

7

10,15

6,26

12,08

4

8AIII

1340

11

14,74

5,82

C10

6

10AIII

1670

7

11,69

7,21

13,56

4

8AIII

1340

12

16,08

6,35

С11

8

10AIII

1800

7

12,60

7,77

14,12

4

8AIII

1340

12

16,08

6,35

С12

10

10AIII

2010

7

14,07

8,68

16,09

4

8AIII

1340

14

18,76

7,41

С13

11

10AIII

1250

8

10,00

6,17

11,12

12

8AIII

1140

11

12,54

4,95

С14

13

10AIII

1470

8

11,76

7,26

12,66

12

8AIII

1140

12

13,68

5,40

С15

14

10AIII

1600

8

12,80

7,90

12,85

12

8AIII

1140

11

12,54

4,95

С16

15

10AIII

1810

8

14,48

8,93

14,33

12

8AIII

1140

12

13,68

5,40

С17

11

10AIII

1250

7

8,75

5,40

10,35

12

8AIII

1140

11

12,54

4,95

С18

13

10AIII

1470

7

10,29

6,35

11,75

12

8AIII

1140

12

13,68

5,40

С19

14

10AIII

1600

7

11,20

6,91

11,86

12

8AIII

1140

11

12,54

4,95

С20

15

10AIII

1810

7

12,67

7,82

13,22

12

8AIII

1140

12

13,68

5,40

С21

16

6AIII

1330

4

5,32

1,18

1,82

17

5BpI

630

7

4,41

0,64

С22

18

10AIII

1330

6

7,98

4,92

7,37

19

8AIII

620

10

6,2

2,45

С23

20

8AIII

1330

6

7,98

3,15

5,60

19

8АШ

620

10

6,2

2,45

С24

21

10AIII

1130

4

4,52

2,79

4,28

22

8AIII

420

9

3,78

1,49

С25

23

8AIII

1130

4

4,52

1,79

3,28

22

8AIII

420

9

3,78

1,49

С26

24

10AIII

680

6

4,08

2,52

5,20

25

10AIII

620

7

4,34

2,68

Ф1

1

4BpI

80

7

0,56

0,05

0,17

2

4BpI

650

2

1,30

0,12

Ф2

3

4BpI

60

7

0,42

0,04

0,16

2

4BpI

650

2

1,30

0,12

Ф3

1

4BpI

80

4

0,32

0,03

0,09

4

4BpI

350

2

0,7

0,06

Ф4

3

4BpI

60

4

0,24

0,02

0,08

4

4BpI

350

2

0,7

0,06

Т1-1

1

10AII

785

1

0,785

0,48

0,48

Т1-2

2

10AII

745

1

0,745

0,46

0,46

Т1-3

3

10AII

705

1

0,705

0,43

0,43

Т2-1

1

10AII

630

1

0,630

0,39

0,39

Т2-2

2

10AII

590

1

0,590

0,36

0,36

Примечание. Арматура класса A-III диаметром 10 мм может быть заменена арматурой класса Ат-III диаметром 10 мм по ГОСТ 10884-81.


Таблица 3

Марка плиты

Сетка

Фиксатор

Подъемная технологическая петля

Выборка арматурной стали, кг

верхняя

нижняя

Марка

Количество

Марка

Количество

Класс А-II по ГОСТ 5781-82. Диаметр 10 мм

Итого

Класс А-III по ГОСТ 5781-82.

Диаметр, мм

Итого

Класс Bp-I по ГОСТ 6727-80. Диаметр, мм

Итого

Всего

Марка

Количество

Марка

Количество

6

8

10*

4

5

1П14.15.12

C1

1

C2

1

Ф1

3

Т1-1

4

0,48

1,92

2,25

6,35

7,16

15,76

0,17

1,54

2,05

19,73

1П14.15.10

C9

Ф2

Т1-2

0,46

1,84

2,25

5,82

6,26

14,33

0,16

1,54

2,02

18,19

1П14.17.12

С3

C4

Ф1

Т1-1

0,48

1,92

2,60

6,88

8,24

17,72

0,17

1,74

2,25

21,89

1П14.17.10

C10

Ф2

T1-2

0,46

1,84

2,60

6,35

7,21

16,16

0,16

1,74

2,22

20,22

1П14.19.12

C5

C6

Ф1

T1-1

0,48

1,92

2,80

6,35

8,88

18,03

0,17

1,74

2,25

22,20

1П14.19.10

C11

Ф2

Т1-2

0,46

1,84

2,80

6,35

7,77

16,92

0,16

1,74

2,22

20,98

1П14.21.12

C7

C8

Ф1

T1-1

0,48

1,92

3,12

7,41

9,92

20,45

0,17

1,93

2,44

24,81

1П14.21.10

C12

Ф2

T1-2

0,46

1,84

3,12

7,41

8,68

19,21

0,16

1,93

2,41

23,46

1П7.14.12

C21

C22

Ф3

T1-1

2

0,48

0,96

1,18

2,45

4,92

8,55

0,09

0,64

0,91

10,42

1П7.14.10

C23

Ф4

T1-2

0,46

0,92

1,18

5,60

-

6,78

0,08

0,64

0,88

8,58

2П14.15.12

C1

C13

Ф1

T2-1

4

0,39

1,56

2,25

4,95

6,17

13,37

0,17

1,54

2,05

16,98

2П14.15.10

C17

Ф2

T2-2

0,36

1,44

2,25

4,95

5,40

12,60

0,16

1,54

2,02

16,06

2П14.17.12

С3

C14

Ф1

T2-1

0,39

1,56

2,60

5,40

7,26

15,26

0,17

1,74

2,25

19,07

2П14.17.10

С18

Ф2

T2-2

0,36

1,44

2,60

5,40

6,35

14,35

0,16

1,74

2,22

18,01

2П14.19.12

C5

С15

Ф1

Т2-1

0,39

1,56

2,80

4,95

7,90

15,65

0,17

1,74

2,25

19,46

2П14.19.10

С19

Ф2

Т2-2

0,36

1,44

2,80

4,95

6,91

14,66

0,16

1,74

2,22

18,32

2П14.21.12

C7

С16

Ф1

Т2-1

0,39

1,56

3,12

5,40

8,93

17,45

0,17

1,93

2,44

21,45

2П14.21.10

С20

Ф2

Т2-2

0,36

1,44

3,12

5,40

7,82

16,34

0,16

1,93

2,41

20,19

2П7.14.12

C21

С24

ФЗ

Т2-1

2

0,39

0,78

1,18

1,49

2,79

5,46

0,09

0,64

0,91

7,15

2П7.14.10

С25

Ф4

Т2-2

0,36

0,72

1,18

3,28

-

4,46

0,08

0,64

0,88

6,06

3П7.7.8

-

-

С26

-

-

Т1-3

0,43

0,86

-

-

5,20

5,20

-

-

-

6,06

* Арматура класса А-III может быть заменена арматурой класса Ат-III по ГОСТ 10884-81.

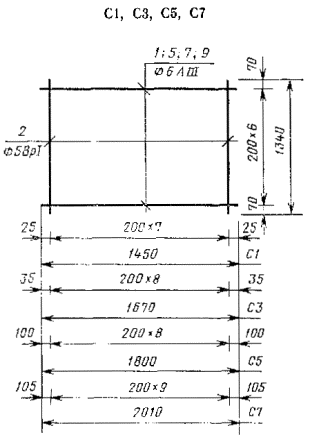

Черт. 5

Черт. 6

С13, С14

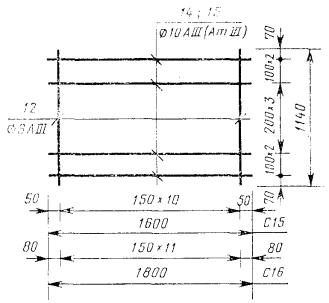

С15, С16

Черт. 7

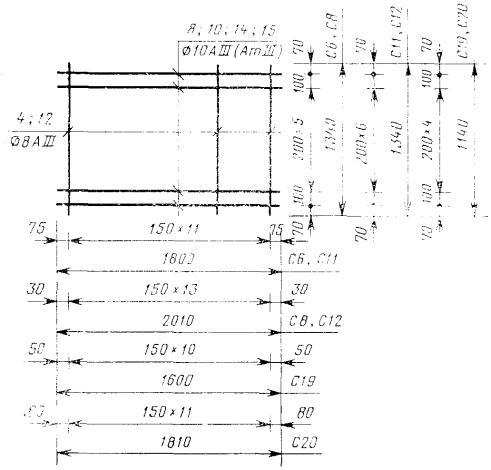

С6, С8, С11, С12, С19, С20

Черт. 8

С21

С22, С23, С24, С25

С26

Черт. 9

Ф1, Ф2, Ф3, Ф4

Т1

Т2

Черт. 10
