ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПОДОКОННЫЕ
ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ПРОИЗВОДСТВЕННЫХ
ЗДАНИЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 8484-82

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

ИСПОЛНИТЕЛИ

Ц.Б. Абрамович (руководитель темы); Г.М. Смилянский, канд. техн. наук; В.А. Хвостов

ВНЕСЕН Центральным научно-исследовательским и проектно экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

Директор Ю.Н. Хромец

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 июля 1982 г. № 197

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПОДОКОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

Конструкция и размеры

Reinforced concreate window boards for production
buildings. Design and dimensions

ГОСТ
8484-82

Взамен
ГОСТ 8484-71
кроме типов и основных
размеров плит

Постановлением Государственного комитета СССР по делам строительства от 30 июля 1982 г. № 197 срок введения установлен

с 01.07.83

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на подоконные железобетонные плиты (далее - плиты), предназначаемые для применения в оконных проемах стен производственных зданий, и устанавливает конструкцию и размеры плит.

2. Плиты должны удовлетворять требованиям ГОСТ 6785-80 и настоящего стандарта.

3. Конструкция и размеры плит должны приниматься в соответствии с рабочей документацией, приведенной в обязательном приложении 1.

4. Изготовление арматурных сеток следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-68, ГОСТ 10922-75 и СН 393-78. Дуговая сварка крестообразных соединений не допускается.

5. Толщина защитного слоя бетона для арматурных сеток обеспечивается фиксаторами из бетона, пластмассы или других неметаллических материалов.

6. Примеры расположения подоконных плит в оконных проемах стен из железобетонных панелей, блоков, кирпича и трехслойных металлических панелей с утеплителем из пенополиуретана приведены в справочном приложении 2.

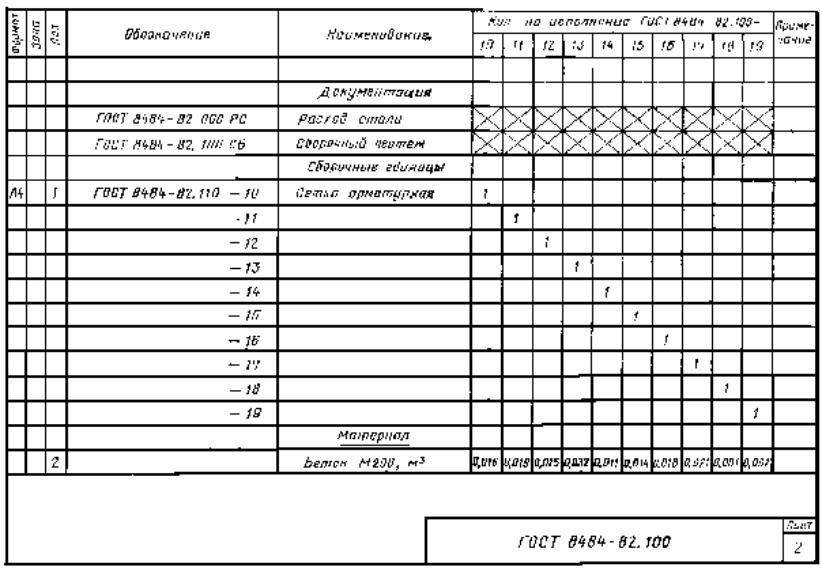

ПРИЛОЖЕНИЕ 1

Обязательное






ПРИЛОЖЕНИЕ 2

Справочное

СХЕМА УСТАНОВКИ ПОДОКОННЫХ ПЛИТ В ПЛАНЕ

а) Стены из железобетонных панелей, блоков и кирпича при ширине оконного проема:

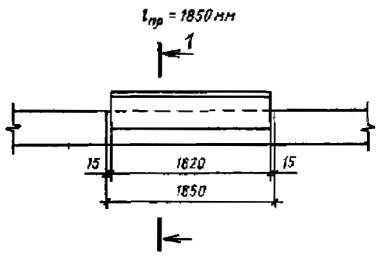

Черт. 1

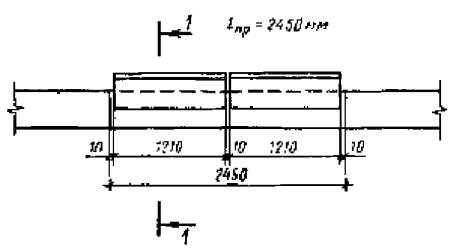

Черт. 2

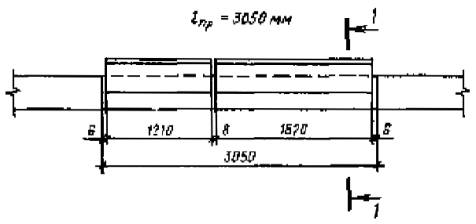

Черт. 3

1. Заполнение проемов условно не показано.

2. Сечение 1-1 см. на черт. 9.

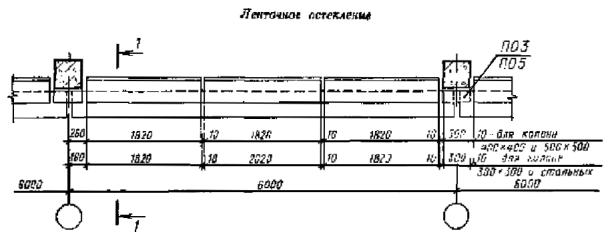

Черт. 4

Черт. 5

1. Заполнение проемов условно не показано.  2. Сечение 1-1 см. на черт 9

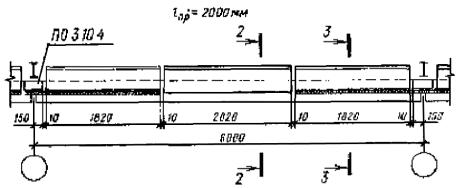

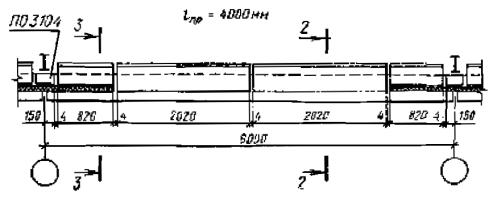

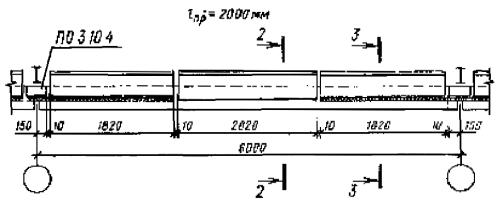

б) Стены из трехслойных металлических панелей с утеплителем из пенополиуретана с опиранием их на цокольные железобетонные панели при ширине оконного проема:

Черт. 6

Черт. 7

Черт. 8

Сечения 2-2 и 3-3 см. на черт. 10 и 11.

1-1

Рис. 1 Окна с переплетами из одинарных стальных труб

Рис. 2 Окна с переплетами из одинарных стальных труб

Рис. 3 Окна с переплетами из спаренных стальных труб

Рис. 4 Окна с деревянными переплетами

Черт. 9

1. Значения буквенных размеров см в табл. 1.

2. Размер в скобках на рис. 4 для ширины брусков коробки 124 мм.

К сечению 1-1

Таблица 1

Размеры в мм

Рис.

Вид остекления

а

b

с

d

Примечание

1

Одинарное

200

250

110

140

-

250

300

110

190

2

Двойное

250

150

60

70*

-

300

200

80

120

380

300

100

200

400

300

80

220

500

400

80

320

510

400

70

330

640

500

40

460

3

Одинарное или двойное

200

200

70

130

-

250

250

70

180

300

300

70

230

380

400

90

310

400

400

70

330

500

500

70

430

510

500

60

440

4

Одинарное или двойное

250

200

95

105

Для окон с шириной брусков коробки 94 мм

300

250

95

155

380

300

65

235

400

300

45

265

500

500

145

355

510

500

135

365

260

150

75

75*

Для окон с шириной брусков коробки 124 мм

300

200

75

125

380

300

95

205

400

300

75

225

500

400

65

335

510

400

65

335

640

500

35

465

* В местах стыков подоконных плит предусматриваются кронштейны по чертежам узлов окон.

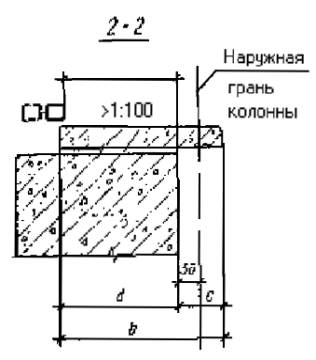

Черт. 10

Черт. 11

К сечению 2-2

Таблица 2

мм

Толщина панелей

а

b

с

d

46,6

128,6

200

60

140

250

110

61,6

143,6

250

80

170

81,6

163,6

250

70

180

91,6

173,6

250

60

190

50

132

250

90

160

80

162

250

70

180

100

182

300

95

205

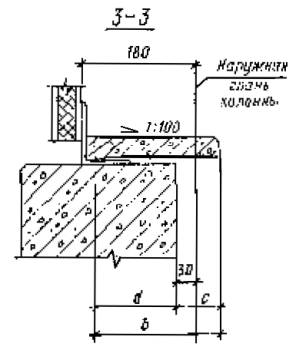

К сечению 3-3

Таблица 3

мм

Толщина панелей

b

с

d

46,6

200

60

140

250

110

61,6

200

80

120

91,6

200

60

140

81,6

200

70

130

50

200

90

110

80

200

70

130

100

200

95

105



СОДЕРЖАНИЕ



ПРИЛОЖЕНИЕ 1. 2

ПРИЛОЖЕНИЕ 2. 9

СХЕМА УСТАНОВКИ ПОДОКОННЫХ ПЛИТ В ПЛАНЕ. 9
