ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГИЛЬЗЫ ОТВЕТВИТЕЛЬНЫЕ МЕДНЫЕ
ДЛЯ КАБЕЛЕЙ ДО 1 кВ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 23469.4-83

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

В. К. Добрынин, Н. А. Румянцев, В. Д. Костоусов, В. А. Книгель, Л. Б. Чичерина

ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

Член Коллегии В. М. Орлов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. № 6088

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГИЛЬЗЫ ОТВЕТВИТЕЛЬНЫЕ МЕДНЫЕ ДЛЯ КАБЕЛЕЙ до 1 кВ

Конструкция и размеры

Copper branch sleeves for cables up to 1 kV.
Construction and dimensions

ГОСТ
23469.4-83

Взамен
ГОСТ 6107-77

Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. № 6088 срок действия установлен

с 01.01.85

до 01.01.90

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на кабельные медные открытые гильзы, предназначенные для соединения пайкой встык под прямым углом токопроводящих жил сечением от 16 до 240 мм2 основного и ответвляемого кабелей с предварительно зачищенной изоляцией в месте соединения.

(Измененная редакция, изм. №1).

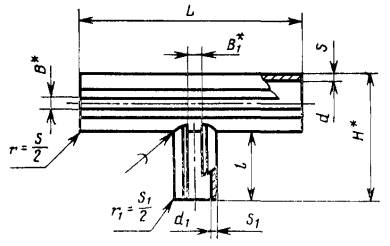

2. Конструкция и размеры гильз должны соответствовать указанному на чертеже и в таблице.

*Размер для справок


Размеры, мм

Условное обозначение

Код ОКП

Сечение, мм2 и класс жилы кабеля по ГОСТ 22483-77

d

d1

B

B1

L

l

S

S1

H

Расчетная масса 1000 шт., кг, не более

магистрального

ответвляемого

Номин.

Пред. откл.

Номин.

Пред. откл.

25-7,1-7,1-В1

34 4986 1011

16 1,2

25 1,2

25*

35 1,2

16 1,2

25 1,2

7,1

±0,6

7,1

±0,6

4

4

50

26

1,2

1,2

34,5

14,09

35-8,0-7,1-В1

34 4986 1021

8,0

1,4

35,8

18,03

35-8,0-8,0-B1

34 4986 1031

25*

35 1,2

8,0

1,4

22,00

50-10,0-7,1-B1

34 4986 1041

35*

50 1,2

16 1,2

25 1,2

10,0

7,1

1,6

1,2

38,2

25,42

50-10,0-8,0-B1

34 4986 1051

25*

35 1,2

8,0

26,01

50-10,0-10,0-B1

34 4986 1061

35*

50 1,2

10,0

1,6

27,53

70-12,0-7,1-B1

34 4986 1071

50*

70 1,2

16 1,2

25 1,2

12,0

±0,7

7,1

5

60

30

1,8

1,2

45,6

44,62

70-12,0-8,0-B1

34 4986 1081

25*

35 1,2

8,0

1,4

46,73

70-12,0-10,0-B1

34 4986 1091

35*

50 1,2

10,0

1,6

49,77

70-12,0-12,0-B1

34 4986 1101

50*

70 1,2

12,0

±0,7

5

1,8

60,03

95-14,0-7,1-В1

34 4986 1111

70**

95 1,2

16 1,2

25 1,2

14,0

7,1

±0,6

4

2,0

1,2

48,0

56,92

95-14,0-8,0-В1

34 4986 1121

25*

36 1,2

8,0

1,4

59,03

95-14,0-10,0-В1

34 4986 1131

35*

50 1,2

10,0

1,6

62,07

95-14,0-12,0-В1

34 4986 1141

50*

70 1,2

12,0

±0,7

1,8

72,32

95-14,0-14,0-В1

34 4986 1151

70**

95 1,2

14,0

5

2,0

78,46

100-16,0-7,1-В1

34 4986 1161

95**

120 1,2

16 1,2

25 1,2

16,0

7,1

±0,6

4

71

36

1,2

55,0

85,99

120-16,0-10,0-В1

34 4986 1171

26*

36*

36 1,2

50 1,2

10,0

1,6

91,14

120-16,0-12,0-В1

34 4986 1181

50*

70 1,2

12,0

±0,7

5

1,8

101,38

120-16,0-14,0-В1

34 4986 1191

70**

95 1,2

14,0

2,0

113,69

120-16,0-116,0-B1

34 4986 1201

95**

120 1,2

16,0

122,07

150-18,0-7,1-В1

34 4936 1211

120**

150 1,2

16 1,2

25 1,2

18,0

7,1

±0,6

6

4

2,5

1,6

58,0

122,90

150-18,0-10,0-В1

34 4986 1221

26*

35 1,2

35*

50 1,2

10,0

128,03

160-18,0-12,0-В1

34 4986 1231

50*

70 1,2

12,0

±0,7

5

1,8

138,29

150-18,0-14,0-B1

34 4986 1241

 70**

95 1,2

14,0

2,0

144,43

150-18,0-16,0-B1

34 4986 1251

95**

120 1,2

16,0

158,93

150-18,0-18,0-В1

34 4986 1261

120**

160 1,2

18,0

6

2,5

177,42

185-20,0-7,1-В1

34 4986 1271

16 1,2

25 1,2

25*

36 1,2

20,0

±0,8

7,1

±0,6

4

80

40

1,6

65,0

131,76

185-20,0-10,0-В1

34 4986 1281

150**

185 1,2

35*

50 1,2

10,0

137,18

185-20,0-12,0-В1

34 4986 1291

50*

70 1,2

12,0

±0,7

5

1,8

147,16

185-20,0-14,0-В1

34 4986 1301

70*

95 1,2

14,0

2,0

153,30

185-20,0-16,0-В1

34 4986 1311

95**

120 1,2

160 1,2

16,0

2,5

167,80

185-20,0-20,0-B1

34 4986 1321

120**

160**

185 1,2

20,0

±0,8

6

190,72

240-22,0-7,1-В1

34 4986 1331

16 1,2

25 1,2

22,0

7,1

±0,6

7

4

90

45

3,0

1,6

73,0

170,26

240-22,0-10,0-B1

34 4986 1341

185**

240 1,2

25*

35 1,2

36*

50 1,2

10,0

175,42

240-22,0-12,0-B1

34 4986 1351

50*

70 1,2

12,0

±0,7

5

1,8

185,66

240-22,0-14,0-В1

34 4986 1361

70**

95 1,2

14,0

5

2,0

191,81

240-22,0-16,0-B1

34 4986 1371

95**

120 1,2

16,0

2,5

205,53

240-22,0-20,0-В1

34 4986 1381

120**

150 1,2

150**

186 1,2

20,0

±0,8

6

229,17

240-22,0-22,0-В1

34 4986 1391

 185**

240 1,2

22,0

7

3,0

248,49

240-26,0-7,1-В1

34 4986 1401

240**

16 1,2

25 1,2

26,0

7,1

±0,6

4

1,6

77,0

499,87

240-26,0-10,0-В1

34 4986 1411

25*

35 1,2

35*

50 1,2

10,0

509,63

240-26,0-12,0-B1

34 4986 1421

50*

70 1,2

12,0

±0,7

5

1,8

519,89

240-26,0-14,0-В1

34 4986 1431

70**

95 1,2

14,0

2,0

526,00

214-26,0-16,0-В1

34 4986 1441

95**

120 1,2

16,0

2,5

540,54

240-26,0-20,0-B1

34 4986 1451

120**

150 1,2

150**

185 1,2

20,0

±0,8

6

563,40

240-26,0-22,0-В1

34 4986 1461

185**

240 1,2

22,0

7

3,0

582,55

240-26,0-26,0-B1

34 4986 1471

240**

26,0

748,00

* Секторная однопроволочная жила,

** Секторная многопроволочная жила.


3. Гильзы должны выполняться пайкой с использованием припоев МФ-1 и МФ-2 по ГОСТ 4515-81. При пайке не допускаются натеки припоя. Ответвительная часть гильзы должна быть припаяна по всему сечению.

4. Гильзы должны быть изготовлены из меди марок M1 и М2 по ГОСТ 859-78.

5. Гильзы должны иметь покрытие оловом или оловянно-свинцовым припоем толщиной 9 мкм по ГОСТ 9.306-85.

6. Примеры условных обозначений

Гильза, предназначенная для соединения жил сечением 25 мм2, с внутренним диаметром 7,1 мм для основного кабеля и ответвляемого кабеля, климатического исполнения В1:

Гильза 25-7, 1-7, 1-В 1 ГОСТ 23469.4-83

Гильза, предназначенная для соединения жилы основного кабеля сечением 50 мм2 и ответвляемого кабеля сечением 35 мм2, с внутренними диаметрами 10 и 8 мм, климатического исполнения В1:

Гильза 50-10-8-В1 ГОСТ 23469.4-83.

(Измененная редакция, изм. №1).
