ПРАВИТЕЛЬСТВО МОСКВЫ

СИСТЕМА НОРМАТИВНЫХ ДОКУМЕНТОВ В СТРОИТЕЛЬСТВЕ

МОСКОВСКИЕ ГОРОДСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ДОМА-ИНТЕРНАТЫ

ДЛЯ ИНВАЛИДОВ

И ПРЕСТАРЕЛЫХ

МГСН 4.03-94

ТСН 31-303-95 г. Москва 1994

ПРАВИТЕЛЬСТВО

МОСКВЫ

МОСКОВСКИЕ ГОРОДСКИЕ

СТРОИТЕЛЬНЫЕ НОРМЫ

МГСН 4.03-94



ДОМА-ИНТЕРНАТЫ

ДЛЯ ИНВАЛИДОВ

И ПРЕСТАРЕЛЫХ

Внесены

Москомархитектурой,

МНИИП объектов культуры,

отдыха, спорта и здравоохранения

Утверждены

Правительством Москвы

 распоряжением

от 09.12.94 № 2388-РЗП

Срок

Введения в действие

с 1 января 1995 г.

СОДЕРЖАНИЕ

Предисловие. 1

1. ОБЛАСТЬ ПРИМЕНЕНИЯ.. 1

2. НОРМАТИВНЫЕ ССЫЛКИ.. 2

3. ОСНОВНЫЕ ПОЛОЖЕНИЯ.. 2

4. ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ, УЧАСТКУ И ТЕРРИТОРИИ.. 22

5. ТРЕБОВАНИЯ К ОБЪЕМНО-ПЛАНИРОВОЧНЫМ РЕШЕНИЯМ... 40

ПРИЛОЖЕНИЕ 1 (справочное) 189

ПРИЛОЖЕНИЕ 2(справочное) 219

ПРИЛОЖЕНИЕ 3 (справочное) 259

ПРИЛОЖЕНИЕ 4(справочное) 295

ПРИЛОЖЕНИЕ 5 (справочное) 326

ПРИЛОЖЕНИЕ 6 (рекомендуемое) 354

Предисловие

1. РАЗРАБОТАНЫ МНИИП объектов культуры, отдыха, спорта и здравоохранения Москомархитектуры (канд. арх. Тхор Э.А., инженеры Герасина Л.А., Тихомирова И.Б.)

2. ВНЕСЕНЫ: Москомархитектурой, МНИИП объектов культуры, отдыха, спорта и здравоохранения

3. ПОДГОТОВЛЕНЫ к утверждению и изданию Архитектурно-техническим управлением Москомархитектуры (архитектор Шалов Л.А.)

4. СОГЛАСОВАНЫ: с УГПС ГУВД г. Москвы. МГЦ Госсанэпиднадзора, Комитетом социальной защиты населения Москвы

5. ПРИНЯТЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ распоряжением первого заместителя премьера правительства Москвы от 09.12.94 № 2388-РЗП

МОСКОВСКИЕ ГОРОДСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ДОМА-ИНТЕРНАТЫ ДЛЯ ИНВАЛИДОВ И ПРЕСТАРЕЛЫХ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Настоящие нормы разработаны в соответствии с требованиями СНиП 10-01-94 (см. раздел 2) для г. Москвы и Лесопаркового защитного пояса (ЛПЗП), как дополнение и уточнение к федеративным нормативным документам в строительстве, в том числе по проектированию общественных зданий и среды жизнедеятельности инвалидов, и распространяются на проектирование новых и реконструкцию существующих домов-интернатов для инвалидов и престарелых.

1.2. Настоящие нормы устанавливают основные положения и требования к размещению, участку, территории, архитектурно-планировочным решениям и инженерному оборудованию домов-интернатов для инвалидов и престарелых.

1.3. Настоящие нормы содержат обязательные, рекомендательные и справочные положения.

Пункты настоящих норм, отмеченные знаком »* », являются обязательными.

2. НОРМАТИВНЫЕ ССЫЛКИ

2.1. СНиП 10-01-94 "Система нормативных документов в строительстве. Основные положения".

2.2 СНиП 2.08.02-89 "Общественные здания и сооружения".

2.3. СНиП 2.01.02-85 "Противопожарные нормы".

2.4. СНиП 2.07.01-89 "Планировка и застройка городских и сельских поселений"

2.5. ВСН 62-91 "Проектирование среды жизнедеятельности с учетом потребностей инвалидов и маломобильных групп населения"

3. ОСНОВНЫЕ ПОЛОЖЕНИЯ

3.1. Рекомендуемая номенклатура типов домов-интернатов, контингент и возраст инвалидов и престарелых, число этажей, требуемая площадь участка приводятся с таблице 3.1.

*3.2 Дома-интернаты для инвалидов и престарелых должны обеспечивать своим проживающим следующие виды обслуживания:

- проживание;

- питание;

- санитарно-гигиеническое обслуживание;

- обучение, культурно-массовое обслуживание, профессиональную подготовку (в зависимости от индивидуальных возможностей);

- медицинское обслуживание (включая физическую реабилитацию);

административно-бытовое обслуживание.

*3.3. В домах-интернатах высотою в 2 этажа для инвалидов-психохроников с тяжелыми поражениями умственного аппарата и для больных с поражением опорно-двигатсльпого аппарата, а в остальных типах домов-интернатов высотою свыше двух этажей следует предусматривать лифты по расчету. Не менее 30 % лифтов должны иметь кабину размером не менее 1,1 ´ 1,5 м, рассчитанную на инвалида-колясочника. В домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата один из лифтов должен быть больничным с размером кабины не менее 1,2 ´ 2,0 м.

Примечание. В двухэтажных зданиях домов-интернатов общего типа, а также домов-интернатов для психохроников (молодежи и взрослых) необходимость лифтов определяется в каждом конкретном случае заданием на проектирование.

3.4. Вместо части лестниц допускается предусматривать пандусы с уклоном не более 1:10. В специализированных домах-интернатах для инвалидов с нарушениями функций опорно-двигательного аппарата следует предусматривать лифты и пандусы.

Ширина лестничных маршей и пандусов в домах-интернатах должна быть не менее 1,8 м.

3.5. Вместимость домов-интернатов, состав и площади их помещений должны в каждом конкретном случае определяться заданием на проектирование.

При общей вместимости более 200 мест учреждение следует проектировать из отдельных блоков (отделений), включающих, кроме помещений проживания, помещения питания, а также первичного медицинского обслуживания.

3.6. Необходимость мероприятий гражданской обороны определяется в каждом конкретном случае заданием на проектирование.

*3.7. Во всех помещениях необходимо предусмотреть устройства и приспособления для облегчения физических усилий больных с ограниченными двигательными функциями, в том числе передвигающихся на колясках.

*3.8. Высоту помещений, требования к инженерному оборудованию и другие общие требования, в том числе и противопожарные, следует принимать в соответствии с нормами проектирования "Общественные здания и сооружения", "Противопожарные нормы", "Проектирование среды жизнедеятельности с учетом потребности инвалидов и маломобильных групп населения", а также другими нормативными документами, действующими на территории г. Москвы и ЛПЗП.

Таблица  3.1.

Рекомендуемые номенклатура типов домов-интернатов, контингент и возраст инвалидов и престарелых, число этажей, площадь участка

№№

Наименование

учреждения

Виды

заболеваний

Возраст инвалидов, лет

Число этажей

Площадь участка на 1 место, кв. м

1.

Дома-интернаты для инвалидов с поражением опорно-двигательного аппарата:











- для молодежи

последствия полиомиелита, детского церебрального паралича, последствия травм и т.п.

19 - 35

3

100 - 120



- для взрослых

то же

36 и выше

3

80 - 100

2.

Дома-интернаты общего типа для престарелых

пенсионеры

55 - 60 и выше

5

80 - 100

3.

Дома-интернаты для психохроников:



19 - 35

3

100 - 120



- для молодежи

легкая и средняя имбецильность









- для взрослых инвалидов

то же

36 и выше

3

80 - 100



- для инвалидов с тяжелыми поражениями умственного аппарата

идиотия, тяжелая имбецильность, старческое слабоумие, психозы, депрессии

19 и выше

2

50 - 60

Примечания

1. На затесненных территориях, при условии устройства противодымной защиты, автоматического пожаротушения, а также лоджий-отстойников число этажей может быть увеличено: в домах-интернатах для психохроников (или молодежи до 35 лет и для взрослых свыше 35 лет) до четырех, в домах-интернатах общего типа - до девяти.

2. На затесненных территориях площадь участка может быть сокращена на 15-20 %.

4. ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ, УЧАСТКУ И ТЕРРИТОРИИ

4.1. Площадь участка следует определять заданием на проектирование, с учетом рекомендуемых показателей, приведенных в таблице 4.1.

*4.2. В составе территории должны быть предусмотрены следующие функциональные зоны:

а) зона проживания с расположенными в ней площадками для отдыха, теневыми навесами, спортивными площадками;

б) зона обслуживания, в которой размещаются площадка при кухне с мусоросборником и пожарным постом;

в) зона приема с карантинным отделением и изолятором;

г) хозяйственная зона, в которой в зависимости от конкретных условий располагаются гараж, котельная, прачечная, складские помещения, ремонтные мастерские, овощехранилище и т.д.;

д) зона проживания обслуживающего персонала.

Примечания:

1. Зона проживания обслуживающего персонала предусматривается только при загородном размещении домов-интернатов.

2. На затесненных территориях для размещения хозяйственных, инженерных и подсобных помещений рекомендуется использовать подземное пространство, в том числе под зданиями домов-интернатов, при условии выполнения требований действующих нормативных документов.

3. Состав спортивных площадок определяется заданием на проектирование. В домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата спортивные площадки не предусматриваются.

4.3. Озеленение участка включает групповые и рядовые посадки деревьев и кустарников, декоративные растения, цветники и газоны. Площадь зеленых насаждений следует принимать из расчета не менее 60% площади участка.

*4.4. Территория домов-интернатов должна быть огорожена, на участок должно быть предусмотрено не  менее двух въездов с устройством дорог с твердым покрытием из расчета нагрузки от пожарных машин - 20 тонн на ось. Один из въездов должен быть хозяйственным. К зданию должны быть предусмотрены подъезды с двух противоположных сторон. При въезде на территорию следует предусматривать проходную.

Таблица  4.1.

Вместимость учреждения, мест

Площадь зон на 1 место, кв. м

хозяйственная зона

зона проживания персонала

100 - 150

12 - 15

10 - 15

151 - 300

9 - 12

9 - 12

свыше 300

9 и менее

9 и менее

4.5. В случае загородного размещения домов-интернатов площадь зоны проживания персонала следует принимать дополнительно к площади участка.

4.6. Зону проживания персонала допускается размещать вблизи учреждения на обособленном участке с изолированным въездом.

4.7. В зоне проживания персонала следует предусматривать площадки для отдыха, сушки белья, для мусоросборников, а также спортивные площадки универсального назначения (для игры в волейбол, баскетбол, бадминтон) и столы для игры в настольный теннис из расчета - одна спортивная площадка и 2 стола на каждые 150 - 200 проживающих.

Примечание

При организации поселка персонала нормативы его проектирования принимаются в соответствии с требованиями главы СНиП "Планировка и застройка городских и сельских поселений".

4.8. Вопросы размещения домов-интернатов для инвалидов в системе застройки населенных пунктов, удаления от промышленных объектов, транспортных магистралей и т. п., а также вопросы природоохранных мероприятий следует решать в соответствии с градостроительными требованиями нормативных документов, действующих на территории г. Москвы и ЛПЗП.

*4.9. Норма расхода воды при наружном пожаротушении, должна приниматься не менее 100 л/с при одновременном расходе воды на хозяйственно-питьевые нужды населения. Радиус обслуживания пожарных гидрантов не должен превышать 150 м. На стенах зданий и сооружений следует предусматривать установку светоуказателей пожарных гидрантов.

5. ТРЕБОВАНИЯ К ОБЪЕМНО-ПЛАНИРОВОЧНЫМ РЕШЕНИЯМ

*5.1. В состав домов-интернатов входят следующие основные группы помещений:

- помещения проживания инвалидов и престарелых;

- помещения обслуживания (включающие помещения культурно-массового, медицинского, административно-бытового обслуживания, помещения профессиональной подготовки и социальной адаптации, помещения, обеспечивающие питание больных и персонала);

- помещения приема (включающие карантинное отделение и изолятор);

- хозяйственные помещения;

- помещения проживания персонала (при загородном размещении дома-интерната).

Примечание

В зависимости от местных условий на основании задания на проектирование в составе домов-интернатов могут быть предусмотрены отделения дневного пребывания, а также платные отделения круглосуточного временного пребывания, число которых при расчетах включается в общее число проживающих.

*5.2. Помещения проживания следует проектировать в виде обособленных групп жилых помещений двух основных типов:

- по типу коридорной системы, когда спальни с другими помещениями жилой ячейки связаны через коридор (систему коридоров);

- по квартирному типу, когда жилые помещения проектируются для группы 5-6 человек с общей гостиной, кухней, столовой, прихожей, санитарным узлом.

Примечание:

В домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата помещения проживания следует проектировать только по типу коридорной системы.

*5.3. Помещения проживания инвалидов и престарелых и помещения обслуживания следует размещать в отдельных корпусах или блоках, либо непосредственно примыкающих друг к другу, при условии отделения их противопожарными стенами 1 типа, либо соединенных отапливаемыми переходами.

Помещения проживания квартирного типа допускается размещать в отдельно стоящих коттеджах, рассчитанных на несколько квартир. Хозяйственные сооружения (котельная, гараж, прачечная и др.), а также помещения проживания персонала должны располагаться в отдельных корпусах, размещаемых в обособленных зонах с отдельным въездом.

Независимо от вместимости учреждения, помещения обслуживания, приема, хозяйственные сооружения предусматриваются общими для всего учреждения.

*5.4. Вместимость спальных комнат следует принимать:

- в домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата 4 - 8 мест;

- в остальных типах домов-интернатов 1 -3 места. Соотношение в учреждениях спальных комнат различной вместимости следует определять заданием на проектирование.

5.5. Лежачих инвалидов и престарелых, как правило, следует располагать не выше 1-го этажа; допускается располагать лежачих пациентов на втором этаже, но не в тупиковых коридорах. Лежачих пациентов запрещено располагать выше второго этажа.

*5.6. Планировка и оборудование всех помещений, посещаемых инвалидами и престарелыми, должны предусматривать возможность пользования инвалидами-колясочниками. Спальные комнаты следует проектировать в расчете на проживание одного из больных инвалида-колясочника.

5.7. Площадь спальных комнат следует принимать:

- в домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата 6-8 кв. м на 1 место;

- в остальных типах домов-интернатов: одноместных – 14 - 15 кв. м, двухместных – 16 - 18 кв. м, трехместных – 19 - 20 кв. м.

5.8. Санитарные узлы в жилых группах при коридорной системе следует предусматривать при каждой спальной комнате.

В жилых помещениях, проектируемых по квартирному типу, санитарные узлы предусматриваются общими на квартиру. Состав санитарного оборудования и площадь санитарных узлов в различных типах жилых помещений следует предусматривать в соответствии с таблицей 5.1.

5.9. Спальные помещения объединяются в отделения на 20 - 40 мест в зависимости от тяжести заболевания. В составе отделении следует предусматривать: кабинеты врача - 15 кв. м (может быть один на 2-3 отделения), медицинской сестры - 15 кв. м, процедурную - 18 кв. м.

5.10. Во всех спальных отделениях домов-интернатов, проектируемых по типу коридорной системы, следует предусматривать гостиные из расчета 1,2 кв. м на одно место при одновременном пребывании:

- в домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата - 20% больных;

- в домах-интернатах для молодежи - 80% больных;

- в остальных типах домов-интернатов - 50% больных.

Гостиные допускается располагать в световых разрывах.

5.11. В спальных отделениях домов-интернатов для молодежи необходимо предусматривать комнату учебно-игровых занятий; в домах-интернатах для молодежи, проектируемых по коридорной системе, - комнату воспитателя 14 - 16 кв. м.

5.12. Допускается принимать различные варианты организации питания: доставка пищи в бачках и термосах из кухни в жилые помещения или организация питания в общей столовой. При квартирном способе проживания возможна комбинированная организация питания, когда завтрак и ужин предусматриваются в столовой при спальных помещениях, а обед - в общей столовой при кухонном блоке.

Таблица 5.1.

Рекомендуемые типы санитарных узлов, площади помещений и состав оборудования

№№

Тип помещений проживания

Тип санитарного узла

Площадь санитарного узла, кв.м

Состав санитарного оборудования

Примечания

1

2

3

4

5

б

1.

Жилая группа помещений по типу коридорной системы

1. Совмещенный санитарный узел при спальной комнате (во всех типах учреждений кроме домов-интернатов для психохроников с тяжелыми поражениями умственного аппарата)

5 - 6

Душ, унитаз, умывальник

Все оборудование должно размещаться

в общем помещении без кабин и экранов

2. Туалетная (в домах-интернатах для психохроников с поражением умственного аппарата)

18 - 20

Унитаз, бидэ, слив, ванна, два умывальника, стеллаж для суден, ванна для дез-обработки, клеенок, сушилка для клеенок

то же

3. Санитарный узел персонала с умывальником в шлюзе

3

Унитаз, умывальник

то же

2.

Жилая группа помещений по типу квартиры

1. Уборная с умывальником

3

Унитаз, умывальник

то же



2. Туалетная

6 - 8

Унитаз, умывальник, душ или ванна

то же

Примечания:

1. Все помещения санитарных узлов должны иметь в полу трапы для слива воды.

2. В умывальных, туалетных, в совмещенных санитарных узлах следует предусмотреть полотенце-сушители.

3. Вход в санитарный узел при спальной комнате следует предусматривать через тамбур, в котором необходимо располагать встроенный шкаф для верхней одежды.

Выбор варианта уточняется заданием на проектирование. Для психохроников с тяжелыми поражениями умственного аппарата питание организуется, как правило, непосредственно в спальных комнатах.

5.13. В случае, если питание больных предусматривается в жилых помещениях, необходимо в их составе учитывать:

- при квартирном проживании - столовую-гостиную 18 - 20 кв. м, а также кухню 10 - 12 кв. м;

- при коридорной системе проживания - столовую из расчета 2,0 - 2,4 кв. м на одно место, а также буфетную 16 - 18 кв. м. Количество мест, в столовой, определяется заданием на проектирование.

5.14. Общий состав и площадь помещений проживания рекомендуется принимать согласно таблице 5.2.

5.15. Во всех типах учреждений за исключением домов-интернатов для психохроников с тяжелыми поражениями умственного аппарата рекомендуется предусматривать:

- кабинет социально-бытовой адаптации, служащий также для приема гостей, площадью 60-70 кв. м с кладовой 16 кв.м;

- класс обучения машинописи 32 - 36 кв. м с кладовой 12 кв. м;

- компьютерный класс 50 - 60 кв. м с кладовой 18 кв. м;

- комнату музыкальных занятий 36 - 54 кв. м с кладовой инструментов 18 кв. м;

- класс рисования 50 - 54 кв. м с кладовой 18 кв. м;

- библиотеку с книгохранилищем и читальным залом из расчета: 0,6 - 0,8 кв. м на 1 место в учреждениях для инвалидов и престарелых с нормальным интеллектом и 0,3 - 0,4 кв. м на 1 место в учреждениях для инвалидов с недостатком умственного развития;

- кабинет заведующего учебно-воспитательной частью 16 - 18 кв. м;

- комнату преподавателей 26-28 кв. м, которую можно совмещать с комнатой мастеров. Число кабинетов уточняется заданием на проектирование.

Таблица 5.2.

Рекомендуемая площадь помещений проживания

№№



Наименование помещений

Площадь помещений, кв. м

Примечания

по коридорному типу

по квартирному типу

на 1 место

Всего на секцию

на 1 место

Всего на квартиру

1

2

3

4

5

6

7

1.

Спальные комнаты:*













- на 1 место

-

14 - 15

-

14 - 15





- на 2 места

-

16 - 18

-

16 - 18





- на 3 места

-

19 - 20

-

19 - 20



2.

Спальные комнаты** на 4-8 мест

6 -  8

-

-

-



3.

Учебная комната*, иг- ровая

2,2

-

4,2

-

Только в домах-интернатах для молодежи

4.

Комната воспитателей или персонала

-

12

-

-



5.

Гостиная*

1,2

-

-

-

Расчетное число мест в соответствии с п. 5.10

6.

Столовая, гостиная

-

-

-

18 - 20



7.

Столовая *

2,0 - 2,4

-

-

-



8.

Кухня или буфетная

-

16 - 18

-

10 - 12



9.

Санитарные узлы









В соответствии с рекомендациями, приведенными в табл. 5.1.

10.

Комната хранения уборочного инвентаря

-

4

-

4

Оборудуется сливом, умывальником

11.

Раздевальная с сушильным шкафом*

-

14 - 16

-

8 - 10



12,

Инвентарная

-

6 - 8

-

6 - 8



13.

Бытовая комната*

-

6 - 8

-

4



14.

Кладовая чистого белья

-

6 - 8

-

3 - 4



15.

Помещение хранения средств малой механизации

-

6 - 10

-

-



Примечания:

* Во всех типах, кроме домов-интернатов для психохроников с тяжелыми поражениями умственного аппарата.

** Только в домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата.

5.16. В домах-интернатах, за исключением предназначенных для психохроников с тяжелыми поражениями умственного аппарата, рекомендуется предусматривать учебно-производственные мастерские площадью из расчета на 1 место:

- в швейной, электромонтажной, обувной, мастерской ручных ремесел, механической сборки, ремонта аппаратуры и бытовой техники - 4 - 4,5 кв. м;

- картонажно-переплетной, столярной, ткацкой, токарно-фрезерной, гончарной - 5 - 6 кв. м.

При учебно-производственных помещениях следует предусматривать кладовые для хранения материалов и готовых изделий.

Число мест в помещениях учебно-производственных мастерских следует принимать 6 - 8; специализацию мастерских и их количество следует определять заданием на проектирование в зависимости от конкретных условий - вместимости учреждения, местных традиций, наличия специалистов, возможности трудоустройства и т.п.

Примечание.

Учебно-производственные мастерские запрещается располагать в одном блоке с помещениями проживания.

5.17. В составе учреждений, предназначенных для молодежи, рекомендуется предусматривать бассейны и физкультурно-спортивные залы:

- спортивный зал 12 ´ 24 м;

- бассейн с ванной 5 ´ 10 м или 6 ´ 12,5 м.

В домах-интернатах других типов, за исключением предназначенных для психохроников с тяжелыми поражениями умственного аппарата, рекомендуется предусматривать зал лечебной физкультуры площадью 60-70 кв. м с кладовой инвентаря 12 - 14 кв. м.

5.18. В домах-интернатах, за исключением предназначенных для психохроников с тяжелыми поражениями умственного аппарата, следует проектировать:

- зрительные залы из расчета не менее 1,8 кв. м на одно место в домах-интернатах для инвалидов с поражением опорно-двигательного аппарата и 1,2 кв. м - для остальных типов учреждений.

Расчетное число мест в зале следует принимать в процентах от вместимости учреждений:

- в домах-интернатах для молодежи 70 - 80%;

- в остальных типах учреждений 40 - 50%.

В зале должны быть предусмотрены места для инвалидов-колясочников из расчета 10 - 15% в домах-интернатах для инвалидов с недостатками физического развития и 5 - 10% - для инвалидов с поражением умственного аппарата.

5.19. В состав комплекса помещений зрительного зала должны входить: эстрада площадью не менее 54 кв. м, кинопроекционная с перемоточной и радиоузлом (по заданию), фойе (используемое как выставочный зал, зал для танцев и игр) из расчета не менее 1,2 кв. м на 1 место, помещения для артистов с санитарным узлом (30 - 35 кв. м), помещение пожарного поста (15 - 16 кв. м), фильмовидеотека (16 - 18 кв. м), кладовая мебели и реквизита (10 - 20 кв. м).

5.20. В учреждениях для молодежи с недостатками физического развития рекомендуется предусматривать блок бани сухого жара (сауну) с подсобными помещениями. При проектировании помещений данного типа необходимо руководствоваться требованиями СНиП "Общественные здания и сооружения".

5.21. Состав медицинских помещений следует определять в каждом конкретном случае заданием на проектирование с учетом п.п. 5.22, 5.23, 5.24.

5.22. Ориентировочное число мест в процедурных кабинетах рекомендуется принимать согласно данным таблицы 5.3.

*5.23. Площадь кабинетов следует принимать из расчета на одно процедурное место: в ингаляториях и кабинетах оксигенотерапии - 4 - 5 кв. м, в кабинетах подводного массажа - 18-20 кв. м, индивидуального массажа - 16-18 кв. м; в кабинетах остальных типов – 7 - 8 кв. м на одну ванну или кушетку.

*5.24. В состав медицинских помещений домов-интернатов всех типов должны входить кабинеты: врача  - 15 - 16 кв. м, консультационного приема с темной комнатой (для возможности работы офтальмолога)   20  +  8 кв. м, логопеда – 18 - 20 кв. м, стоматолога - 16 - 18 кв. м, гинеколога – 22 - 24 кв. м на одно кресло, старшей медицинской сестры – 14 - 16 кв. м, психоневропатолога – 14 - 16 кв. м, помещения стерилизационной автоклавной 30 - 32 кв. м, аптечная комната с кладовой 12  +  6 кв. м, кабинет гидропатии - 28 - 30 кв. м с раздевальной   14 - 16 кв. м.

Таблица  5.3.

Ориентировочное расчетное число инвалидов и престарелых в процедурных кабинетах различных типов

Вид процедуры

Расчетное число инвалидов и престарелых (чел.) на 1

процедурное место

для психохроников

для инвалидов с поражением

опорнодвигетельного аппарата

в домах-интернатах общего типа

для взрослых

для молодежи

с тяжелыми поражениями умственного аппарата

для молодежи

для взрослых

1. Электролечение

-

-

-

25 - 30

50 - 60

50 - 60

2. Светолечение

76 - 75

60 - 75

-

60 - 75

80 - 100

80 - 100

3. Водолечение

50 - 70

30-40

75 - 100

30 - 40

60 - 70

60 - 70

4. Подводный массаж

-

-

-

75 - 100

100 - 150

100 - 150

5. Ингаляторий

75 - 80

20 - 30

75 - 80

20-30

40-50

40 - 50

6. Теплолечение

-

-

-

50-60

50-60

70 - 80

7. Массаж:

- в отдельном кабинете

80 - 100

80 - 100

100 - 150

20 - 25

60 - 70

60 - 70

- в общем зале



60 - 75



10 - 15





8. Электросон

75 - 100

75 - 100

-

75 - 100

75 - 100

75 - 100

В составе домов-интернатов для инвалидов с поражением опорно-двигательного аппарата и домов-интернатов общего типа для  престарелых следует предусматривать кабинеты механотерапии 28-54 кв. м и психологической разгрузки – 18 - 24 кв. м.

*5.25. Производственные помещения кухни во всех типах домов-интернатов следует рассчитывать на работу на сырье; кроме питания инвалидов и престарелых, помещения кухни должны обеспечивать питание персонала. Для всех типов учреждений питание инвалидов и престарелых организуется в одну смену.

5.26. В случае, если питание инвалидов и престарелых предусматривается в общей столовой при помещениях кухни, площадь обеденного зала принимается из расчета не менее 2,3 кв. м на одно место (10 - 15 % мест для инвалидов-колясочников). При зале предусматривается умывальная из расчета 3 кв. м (1 умывальник) на каждые 18 - 20 мест, раздаточная 18 - 24 кв. м, хлеборезка 6 - 8 кв. м, а также моечная столовой посуды 16 - 18 кв. м при ручной мойке и не менее 30 кв. м в расчете на механизированную мойку.

5.27. Для питания персонала необходимо предусматривать отдельный обеденный зал самообслуживания из расчета не менее 1,8 кв. м на 1 место, располагаемый вблизи от входа в помещения кухни или администрации, либо имеющий отдельный вход с участка. Вместимость обеденного зала персонала следует рассчитывать исходя из конкретных условий (общего числа персонала, числа питающихся, продолжительности обеденного времени, пропускной способности места).

5.28. Для обслуживания карантинного отделения, изолятора, а также столовых, располагаемых непосредственно в жилых помещениях, при помещениях кухни следует предусматривать специальную раздаточную площадь 16-20 кв. м. Раздаточная должна иметь удобный доступ к внутренним коммуникационным связям (коридорам, лестницам, пандусам, лифтам), а также выход на участок.

*5.29. Приемное отделение, включающее карантинное отделение и изолятор, следует проектировать вместимостью из расчета 4 - 5% от числа мест в доме-интернате. Оно должно включать мельцеровские боксы, которые служат одновременно приемно-смотровыми боксами и палатами карантинного отделения, представляющие собой одно-двух местные палаты с полным санитарным узлом (унитаз, умывальник, ванна) и выходом на участок через тамбур.

*5.30. Мельцеровские боксы должны соединяться с помещениями изолятора через переходные тамбуры-шлюзы. Между боксами и коридором следует предусматривать глухое (не открывающееся) окно, которое служит для наблюдения персонала за больными.

5.31. В состав приемно-карантинного отделения следует включать комнату персонала, процедурную, буфетную, кабинет врача, помещение хранения аппаратуры (для физиотерапевтических процедур).

5.32. Площадь мельцеровского бокса включает тамбур-шлюз и санитарный узел (табл. 5.4).

*5.33. При наружных входах в мельцеровские боксы следует предусматривать пандусы с уклоном не более 1:8.

*5.34. Площадь помещений приемно-карантинного отделения следует принимать не менее показателей, приведенных в таблице 5.4.

5.35. Вход в здание дома-интерната следует предусматривать через общий вестибюль  из расчета 0,5 - 0,7 кв. м на 1 место в учреждении, но не менее 100 кв. м. При вестибюле должны быть предусмотрены гардероб, рассчитанный на больных, персонал и посетителей из расчета 0,1 кв. м на 1 место на 80 - 90% вместимости учреждения; помещение 8 - 10 кв. м, используемое как почта или сберкасса (попеременно); ларек по продаже газет, мелкой галантереи и т.п., парикмахерская 24  -28 кв. м, а также киоск по продаже изделий инвалидов и престарелых площадью 18 - 24 кв. м с подсобным помещением 10 - 12 кв. м и помещения для хранения колясок (каталок) 12 - 16 кв. м.

Таблица 5.4.

Состав и площадь помещений приемно-карантинного отделения.

№№

Наименование помещений

Площадь помещений, кв. м

Примечания

1.

Мельцеровский бокс на 1 место

24

Число боксов определяется заданием на проектирование

2.

Мельцеровский бокс на 2 места

30

то же

3.

Санитарная комната

6



4.

Процедурная

18



5.

Кабинет врача, медицинской сестры

14



6.

Комната персонала с раздевальной и душем

12



7.

Буфетная

8



8.

Комната хранения переносной аппаратуры

12



9.

Инвентарная

8



10.

Уборная с умывальником в шлюзе

3



5.36. Помещения административно-бытового обслуживания должны иметь удобную связь с вестибюлем.

*5.37. Ориентацию окон помещения следует принимать согласно таблице 5.5.

*5.38. Освещение вторым светом допускается в помещениях комнат персонала, ванной, санитарной комнате, буфетной приемно-карантинного отделения, моечной кухонной посуды. Допускается не предусматривать естественного освещения санитарных узлов и туалетных при спальных комнатах и в составе квартир, в буфетных, кладовых площадью до 50 кв. м, инвентарных, уборных и душевых персонала, уборных и душевых при бассейне и спортзале, комнате хранения уборочного инвентаря, дезкамере, комнате хранения переносной аппаратуры.

Таблица  5.5.

Наименование помещений

Ориентация

оптимальная

допустимая

Спальни

Ю, ЮВ

В

Мельцеровские боксы

Ю, ЮВ

В

Кухня

С, СВ

любая, кроме западной

*5.39. Здания домов-интернатов должны быть не ниже II степени огнестойкости.

Отдельные блоки проживания, непосредственно примыкающие друг к другу, следует отделять противопожарными стенами 1 типа.

Примечание:

При отступлении от требований, действующих строительных норм и правил при проектировании домов-интернатов необходимо руководствоваться утвержденными и действующими на территории России Н 03-93/ГПН "Порядок согласования органами государственного пожарного надзора проектно-сметной документации на строительство".

*5.40. Ширину дверей следует принимать не менее 1 м. Ширину коридоров в жилых, медицинских, приемных помещениях в домах-интернатах для психохроников с тяжелыми поражениями умственного аппарата следует принимать не менее 2,4 м, в других типах учреждений - не менее 1,8 м. В остальных случаях - не менее 1,3 м.

*5.41. На путях эвакуации из здания должно быть предусмотрено аварийное освещение.

*5. 42. В домах-интернатах при высоте здания 2 и более этажей следует проектировать открытые лоджии глубиной не менее 2 м и шириной не менее б м, рассматривая их как противопожарные отсеки для отстоя людей при пожаре. Такие лоджии следует выделять одной или несколькими противопожарными стенами без окон. В двух- и трехэтажных зданиях в ограждениях лоджий, в дополнение к основным эвакуационным выходам, рекомендуется предусматривать откидные тобогганы.

*5.43. В зданиях домов-интериатов должна быть предусмотрена адресная автоматическая система пожарной сигнализации. Перечень помещений, в которых необходимо предусматривать автоматическую пожарную сигнализацию следует определять в соответствии с "Противопожарными требованиями к проектированию и оборудованию домов-интернатов для инвалидов".

*5.44. В зданиях домов-интернатов высотой 2 этажа и более, предназначенных для инвалидов-психохроников с тяжелыми нарушениями умственного аппарата, а также в остальных типах домов-интернатов высотой 4 и более этажей необходимо использовать автоматическое пожаротушение, выполняющее одновременно и функции пожарной сигнализации.

5.45. Перечень помещений, в которых следует предусматривать автоматическое пожаротушение, следует принимать в соответствии с "Противопожарными требованиями к проектированию и оборудованию домов-интернатов для инвалидов".

5.46. При загородном размещении домов-интернатов необходимо предусматривать отапливаемое помещение площадью 8 - 10 кв. м для хранения мотопомпы и тобогганов.

5.47. В составе домов-интернатов допускается предусматривать помещения для проведения религиозных обрядов, которые следует проектировать по специальному заданию.

5.48. Хозяйственные сооружения - котельная, дезкамера, прачечная (или постирочная), ремонтные мастерские, склады, гараж, холодильники, тепличные хозяйства и прочее - предусматриваются в зависимости от местных условий в соответствии с заданием на проектирование. Их мощность, состав и площадь помещений определяются расчетами и техническими условиями на инженерное обеспечение объекта.

5.49. При разработке программ и заданий на проектирование домов-интернатов для определения состава и площади помещений рекомендуется пользоваться справочными приложениями 1 - 5.

5.50. При проектировании помещений домов-интернатов рекомендуется пользоваться габаритными схемами, приведенными в приложении 6.

ПРИЛОЖЕНИЕ 1 (справочное)

ОРИЕНТИРОВОЧНЫЕ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ УЧЕБНО-ПРОФЕССИОНАЛЬНОЙ ПОДГОТОВКИ

Наименование помещений

Площадь помещений, кв. м

Примечания

1

2

3

4

1.

Класс машинописи с подсобным помещением

54  +   18



2.

Класс рисования изостудия с кладовой

54  +   18



3.

Компьютерный класс с подсобным помещением

54  +   18



4.

Комната музыкальных занятий с кладовой инструментов

54  +   18



5.

Кино фотолаборатория с помещением для обработки пленки

21  +   10



6.

Кабинет социально-бытовой адаптации, помещении или приема гостей

72  +   10



7.

Библиотека с книгохранилищем и читальным залом:







- для инвалидов с недостатками умственного развития

0,3 - 0,4 на 1 место





- для инвалидов и престарелых с нормальным интеллектом

0,6 - 0,8 на 1 место



8.

Методический кабинет

36



9.

Кабинет заведующего учебно-производственной частью

18



10.

Комната педагогов и мастеров

24 - 54

В зависимости от числа помещений учебно-профессиональной подготовки

11.

Кладовая мебели, инвентаря

24



12.

Санитарные узлы для мужчин и женщин

по расчету

Распределить поэтажно

13.

Учебно-производственные мастерские  с инвентарными и подсобными помещениями:



С учетом данных, приведенных в п. 5.16



- швейная

36  +  12  +  10





- картонажно-переплетная

72  +  18  +  10





- столярная

54  +  18  +  10





- ткацкая

54 + 18 + 10





- механической сборки

36  +  18





- электромонтажная

36  +  18





- токарно-фрезерная

72  +  18





- гончарная

54 + 18 + 10





- обувная

36 + 12 + 10





- ручных ремесел (вязания, лозоплетения и пр.)

36 + 12 + 10





- ремонта аппаратуры и бытовой техники

36 + 18 + 10



ПРИЛОЖЕНИЕ 2(справочное)

ОРИЕНТИРОВОЧНЫЕ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ КУЛЬТУРНО-МАССОВОГО ОБСЛУЖИВАНИЯ

№№

Наименование помещений

Площадь, кв.м

Примечания

на 1 место

общая

1

2

3

4

5



Зрительный зал:

- для инвалидов с поражением опорно-двигательного аппарата

- для остальных инвалидов и престарелых

1,8

1,2

-

-

Расчетное число мест принимать в соответствии с п. 5.18.

2

Эстрада при зале

-

54



3.

Кинопроекционная с перемоточной и радиоузлом

-

27



4.

Фойе

1.2 на 1 место в зрительном зале



Используется как выставочный зал, зал для танцев и игр

5.

Помещения для артистов

-

15 ´ 2



6.

Санитарный узел с умывальником

-

3



7.

Радиоузел

-

12



8.

Фильмовидеотека

-

18



9.

Помещение пожарного поста

-

16



10.

Студия кабельного телевидении

-

18



11.

Кладовая мебели и реквезита

-

24



12.

Кладовая аппаратуры

-

8



13

Музей

-

54



14.

Комната художника

-

12



15.

Кружковые помещения:*

- кружок кукольного театра с подсобным помещением

-

54  +  18





- танцевальный класс с помещением для переодевания и санитарным узлом

-

72  + 18 +   3





- кружок лепки с кладовыми инвентаря и готовых изделий

-

36  +  8  +  10



16.

Инвентарные

-

36



17.

Санитарные узлы с умывальником в шлюзе

-

18´2



18.

Уборные персонала

-

3 ´ 2



19.

Кабины личной гигиены

-

4 ´ 2

Разместить при женских уборных

20.

Спортивный зал 12х24*

-

288

Используется также для занятий ЛФК

21.

Хранение спортивного инвентаря*

-

16



22.

Раздевальные для мужчин и женщин с душевыми и санитарными узлами:*

- для инвалидов-психохроников

-

36 ´ 2

По два душевых рожка и одному унитазу на каждую раздевальную



- для инвалидов с нарушением опорно-двнгательного аппарата

-

42 ´ 2



23.

Комната инструктора-методиста*

-

12



24.

Лечебно-оздоровительный бассейн с ванной 5´10 м



160

На единовременную вместимость 10- 12 человек из расчета 4 - 5 кв.  м на место

25

Комната методиста с санитарным узлом*



10  +  4

В состав санитарного узла входят унитаз, душ, умывальник

26.

Раздевальная с душевой и санитарным узлом*

-

36



27.

Помещение уборочного инвентаря *

-

6



28. 29.

Узел управления *

Лаборатория анализа воды*

-

-

6

8

Должны располагаться смежно и иметь выход на обходную дорожку

30.

Комната медсестры*

-

10



31

Кладовая спортивного инвентаря*

-

8



32

Блок бани сухого жара:

- камера сухого жара

- предбанник с душем

- уборная с умывальником в шлюзе

- раздевальная

 - комната отдыха

- кладовая инвентаря

-

-

-

-

-

-

10

10

3

10

12

4

Предусматривается только в учреждениях для инвалидов с недостатками физического развития, может располагаться в составе помещений медицинского обслуживания

* Только в домах-интернатах для молодежи

ПРИЛОЖЕНИЕ 3 (справочное)

ОРИЕНТИРОВОЧНЫЕ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ МЕДИЦИНСКОГО ОБСЛУЖИВАНИЯ

№№

Наименование помещений

Площадь помещений, кв.м

Примечания

для психохроников

для больных с нарушениями опорно-двигательного аппарата и в учреждениях общего типа

вместимость до 200 мест

вместимость свыше 200 мест

вместимость до 200 мест

вместимость свыше 200 мест

1

2

3

4

5

6

7

1.

Кабинет заместителя директора по медицинской работе

18

18

18

18



2.

Кабинет врача

15

15

15

15



3.

Кабинет консультативного приема с темной комнатой

20 + 8

20 + 8

20 + 8

20 + 8



4.

Кабинет старшей медицинской сестры

12

12

12

12



5.

Процедурная

18

18

18

18



6.

Аптечная комната

8 + 4

10 + 6

8 + 4

10 + 6



7.

Стерилизационно

- автоклавная;

- стерилизационная;

- моечная;

- помещение выдачи материалов

12

10

8

12

10

8

12

10

8

12

10

8



8.

Стоматологический кабинет

16

16

16

16

На одно кресло

9.

Кабинет гинеколога, уролога

22

22

22

22

то же

10.

Кабинет логопеда

18

18

18

18



11.

Зал ЛФК с кладовой инвентаря

60 + 12

60 + 12

60 + 12

60 + 12

За исключением учреждений для молодежи

12.

Кабинет индивидуального массажа и занятий ЛФК

18

18´2

18´3

18´6



13.

Ингаляторий со стерилизационной

16

24

16

24



14.

Кабинет гидропатии

28

28

28

28



15.

Раздевальная

14

14

14

14



16.

Водолечение:

- ванный зал

- раздевальная

- кабинет подводного массажа

28

14

-

54

18

-

28

14

18 ´ 2

54

18

18 ´ 3

По 7 - 8 кв. м на 1 ванну. Одна ванна должна быть приспособлена для обслуживания инвалидов-опорников

17.

Кабинет светолечения

12

16

12

16



18.

Кабинет электролечения

-

-

28

54



19.

Подсобная комната

-

-

10

12

При кабинетах электро-и  светолечения

20.

Аминозиновый кабинет с подсобным помещением

-

-

18 + 6

18 + 6



21.

Кабинет озокеритопарафинолечения, горячих укутываний с помещением подогрева

-

-

16 + 8

22 + 8



22.

Кабинет механотерапии

-

-

28

54



23.

Кабинет электросна

18

28

18

28



24.

Кабинет оксигенонотерапии

14

20

14

20



25.

Кабинет психологической разгрузки

-

-

18

24



27.

Инвентарная

24

36

24

36



28.

Комната персонала

12

12 ´ 2

12

12 ´ 2



29.

Санитарные узлы для мужчин и женщин с умывальниками в шлюзе

16 ´ 2

18 ´ 2

16 ´ 2

18 ´ 2



30.

Комната гигиены женщин

4

4

4

4

При одном из женских санитарных узлов

31.

Комната хранения предметов уборки

4

4 ´ 2

4

4 ´ 2



32.

Санузлы персонала с умывальниками в шлюзе

3

3 ´ 2

3

3 ´ 2





ПРИЛОЖЕНИЕ 4(справочное)

ОРИЕНТИРОВОЧНЫЙ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ СТОЛОВОЙ И ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ КУХНИ

№№ пп

Наименование помещений

Площадь помещений

Примечания

в учреждениях до 200 мест

в учреждениях свыше 200 мест

1

2

3

4

5

1.

Обеденный зал

2,4 кв. м на  1 место

За исключением домов-интернатов для психохроников с тяжелыми поражениями умственного аппарата

2.

Умывальные

3 кв. м (1 умывальник) на каждые  18 - 20 мест

то же

3.

Раздаточная

18

24

то же

4.

Сервизная

6

8

то же

5.

Моечная столовой посуды

16 - 18

30 - 36

то же

6.

Горячий цех

54

70



7.

Хлеборезка, хранение хлеба

6

8



8.

Моечная кухонной посуды

8

10



9.

Холодный цех

10

14



10

Цех мучных изделий

10

14



11.

Мясорыбный цех

18

24



12.

Овощной цех

15

18



13.

Комната заведующего производством

8

8



14.

Кладовая суточного запаса продуктов

8

10



15.

Кладовая сухих продуктов

10

14



16.

Охлаждаемые камеры:

- продуктов

 - отходов

20

4

32

4

Не менее двух камер с выходом наружу

17.

Помещение первичной обработки продуктов (овощей, птицы)

8 + 6

10 + 8



18.

Загрузочная, кладовая тары

14

18



19.

Кладовая белья:

- чистого

- грязного

6

4

8

6



20.

Кладовая и моечная тары

12

16



21.

Комната персонала с душевой и санитарным узлом

18

24



22.

Комната кладовщика

-

6



23.

Кладовая овощей, солений

12 + 6

16 + 8



24.

Комната хранения предметов уборки

4

4



25.

Раздаточная

16

20



26.

Столовая персонала с подсобным помещением

16 + 6

18 + 8

С выходом на участок



ПРИЛОЖЕНИЕ 5 (справочное)

ОРИЕНТИРОВОЧНЫЕ СОСТАВ И ПЛОЩАДИ ПОМЕЩЕНИЙ АДМИНИСТРАТИВНО-БЫТОВОГО ОБСЛУЖИВАНИЯ

№№ пп

Наименование помещений

Площадь помещений, кв. м

Примечания

в домах интернатах до 200 мест

в домах интернатах свыше 200 мест

1

2

3

4

5

1.

Вестибюль с гардеробом для посетителей

100

0,7 на 1 место



2.

Почта, сберкасса

8

10



3.

Магазин-салон с подсобными помещениями

18 + 10

24 + 12



4.

Парикмахерская с подсобным помещением

16 + 8

18 + 10



5.

Санитарные узлы мужские и женские с умывальником в шлюзе

5´2

5´2



6

Помещение дежурного

10

10



7.

Кабинет директора

18

24



8.

Канцелярия-приемная

12

14



9.

Кабинет директора по хозяйственной части

12

14



10.

Кабинет инженера

12

14



11.

Помещение дежурного персонала технического обслуживания

10

14



12.

Бухгалтерия с кассой

12 + 4

18 + 4



13.

Комната отдыха персонала

24

36



14.

Комната сестры-хозяйки с кладовой

10 + 6

12 + 8



15.

Кладовая чистого белья с починочной

14

20



16.

Кладовая грязного белья

14

20



17.

Помещение архива

8

12

Может располагаться в подвале

18.

АТС

18

24

то же

19.

Гардероб персонала с душевой и санитарным узлом

24

36

то же

20.

Кладовые, инвентарные

30

40

то же

21.

Помещение ремонта электроаппаратуры с подсобным помещением

12 + 4

14 + 6

то же

22.

Помещение дезкамеры

-

20-30



23

Комната хранения предметов уборки

4 ´ 2

4 ´ 2



24

Постирочная

8 + 18 + 6

8 + 22 + 8

В случае, если в составе помещений хозяйственного обслуживания прачечная не предусмотрена

ПРИЛОЖЕНИЕ 6 (рекомендуемое)

ГАБАРИТНЫЕ СХЕМЫ ПОМЕЩЕНИЙ

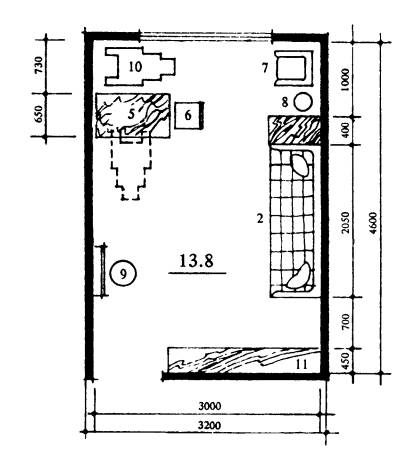

Рис. 1. Планировочная схема одноместной спальной комнаты. (Вариант при шаге 3,6 м). Экспликация оборудования: 1 - кровать 190 ´ 70, 2 - диван 200 ´ 75, 3 - тумбочка 40 ´ 80, 4 - тумбочка 40 ´ 40, 5 - стол 60 ´ 100, 6 - стул 40 ´ 40, 7 - кресло 50´50, 8 - торшер, 9 - банкетка, 10 - инвалидная коляска, 11 - комбинированный шкаф

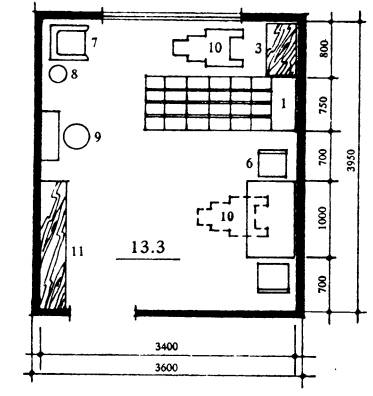

Рис. 2. Планировочная схема одноместной спальной комнаты. (Вариант при шаге 3,2 м). Экспликация оборудования см. рис. 1

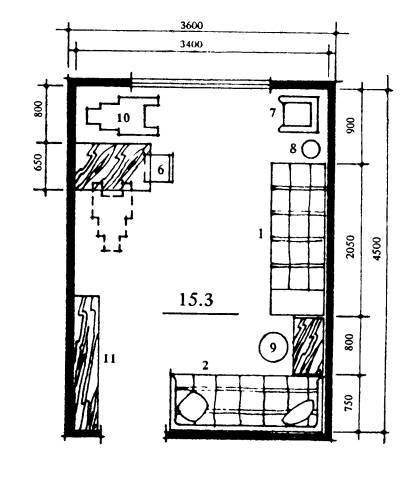

Рис. 3. Планировочная схема спальной комнаты на 2 места (вариант при шаге 3,2 м). Экспликацию оборудования см. рис. 1

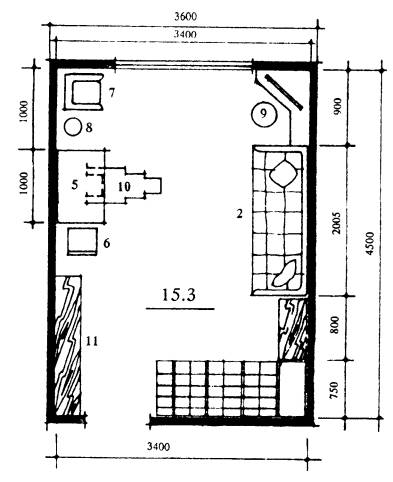

Рис. 4. Планировочная схема спальной комнаты на 2 места (вариант при шаге 3,2 м). Экспликацию оборудования см. рис. 1

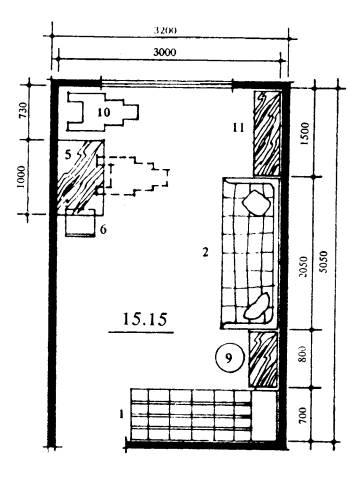

Рис 5 Планировочная схема спальной комнаты на 2 места. (Вариант при шаге 3,6 м). Экспликацию оборудования см. рис. 1.

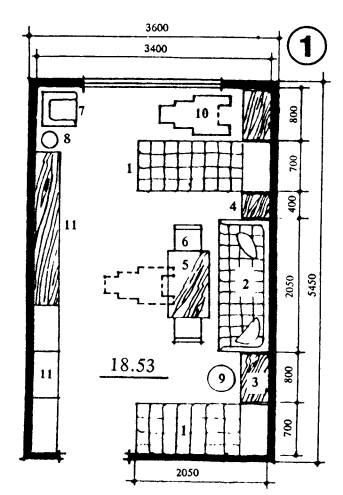

Рис. 6. Планировочная схема спальной комнаты на 3 места (вариант 1). Экспликацию оборудования см. рис. 1.



Рис. 7. Планировочная схема спальной комнаты на 3 места (вариант 2). Экспликацию оборудования см. рис. 1

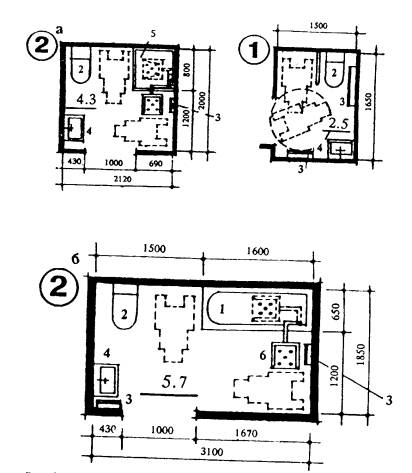

Рис. 8. Планировочные схемы санитарных узлов. Вариант 1 - Уборная с умывальником. Вариант 2 - Санитарный узел при спальной комнате (а - вариант с душем, б - вариант с ванной). Экспликация оборудования: 1. ванна 65 ´ 160, 2. унитаз 40 ´ 60, 3. вешалка для полотенец, 4. умывальник 60х40, 5. душевой поддон 80 ´ 80, 6. поворотное кресло.

2,25 м2/ 1 место

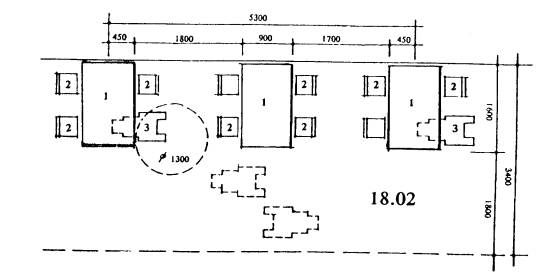

Рис. 9 Схема расстановки оборудования в общей столовой. Экспликация оборудования: 1 - стол, 2 - стул, 3 - инвалидная коляска

1,8 м2/ 1 место

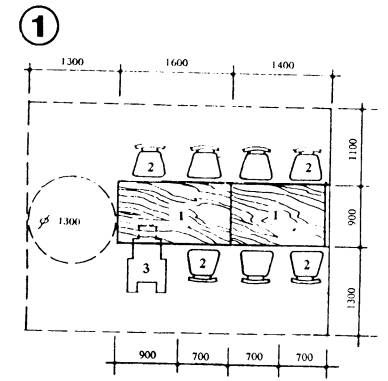

Рис. 10. Схема организации обеденного места в общей комнате при семенном проживании: вариант 1 - на 8 чел. Экспликацию оборудования см. рис. 9

1,8 м2/ 1 место

Рис. 11. Схема организации обеденного места в общей комнате при семейном проживании: Вариант 2 - на 6 чел. Экспликацию оборудования см. рис. 9


Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
